Clp Entrada De Célula De Carga 2 Reles Programáveis 24vdc

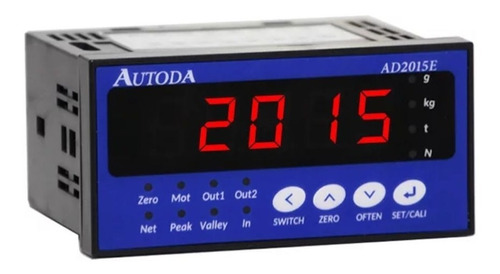

INDICADOR DE PESAGEM COM RELÊ PROGRAMÁVEL

O controlador é fornecido para atender aos requisitos de aplicações de controle industriais envolvendo controle de pesagem através de célula de carga em máquinas dosadoras ou dosagem de produtos automatizados em geral para sistemas internos e onde não seja requerido pesagem em vendas diretas ao publico, ou seja, para processos internos nas industrias.

O instrumento fornece isolado de energia auxiliar (regularmente 5 V/80mA) que permite 1-4 loadcells conexão diretamente. Até 6 saídas de controle estão disponíveis para o grupo ingredientes de pesagem ou rápido/lento de pesagem; Dados/função de retenção de valor de pico para a escolha.

Características:

Precisão da tela: 1/10000
Janela de exibição: tela led de 5 dígitos de fileira única
Conversão a/d: 24 dígitos de alto desempenho
Tensão da fonte de alimentação: dc12v ~ 30v
Taxa de saída: 10/40/640/1280 vezes/s
Saída: 2015e: relé duplo

1- No estado de medição, o peso bruto, peso líquido, valor máximo, valor inferior, valor de pico para baixo podem ser alternados para exibir e no estado de configuração, o símbolo e o valor do parâmetro podem ser exibidos
2- Indicador da unidade
G, kg, t, n são luzes indicadoras para a unidade de peso. Quando a unidade de peso é personalizada, todos os indicadores de peso estão desligados
3- Indicador de status Zero Quando aceso, o peso é zero
Mot –
Quando está ligado, o peso está mudando Out1
Indicação de status das portas de entrada e saída Out2

Rede
O indicador de status do valor da exibição atual, no estado de medição, pressione a tecla para alternar o display:
Exibir valor total: rede, pico, valy, três luz…

Conexão do sensor:
Este medidor precisa ser equipado com um sensor de ponte de tensão de resistência. O método de fiação é: conexão de quatro fios. O método de fiação específico é mostrado na parte “sensor” do diagrama do terminal na seção anterior
Porto
Excitação Excitação-
Sinal
Sinal-
Fiação
Exc +
Exc-
Arandelas Saida-
Nota: ao usar um sensor de seis fios, o ex e sn do sensor devem ser conectados e, em seguida, conectados à porta exc do transmissor; ex-e sn-deve ser conectado à porta exc do sensor.
1. como o sinal de saída do sensor é um sinal analógico que é mais sensível ao ruído eletrônico, os cabos blindados devem ser usados para fiação do sensor e colocados separadamente de outros cabos, especialmente longe da energia ca;
2. para a aplicação de vários sensores em paralelo, é necessário garantir que a sensibilidade (mv/v) de cada sensor seja a mesma.

Lista de pacotes:
1 * controlador de pesagem
2 * Suporte
1 * manual do usuário (português)
