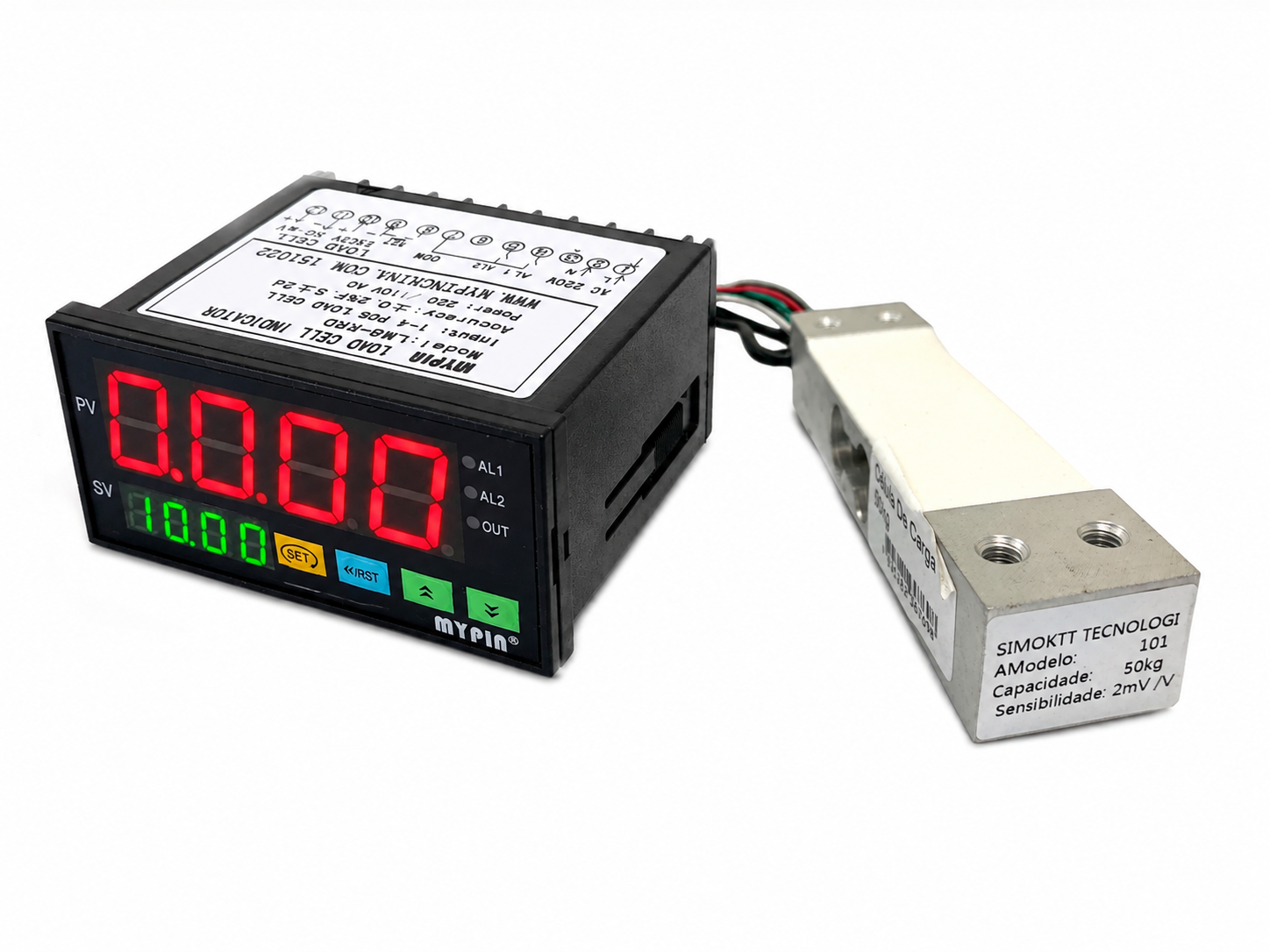

Kit desenvolvido para medição, controle e automação de processos de pesagem, composto por Indicador de Pesagem LM8-IRRD com 2 saídas a relé, saída analógica 4-20mA e Célula de Carga de 50 kg.

Indicado para máquinas dosadoras, sistemas de enchimento automático, pequenas plataformas, reservatórios e projetos de automação industrial.

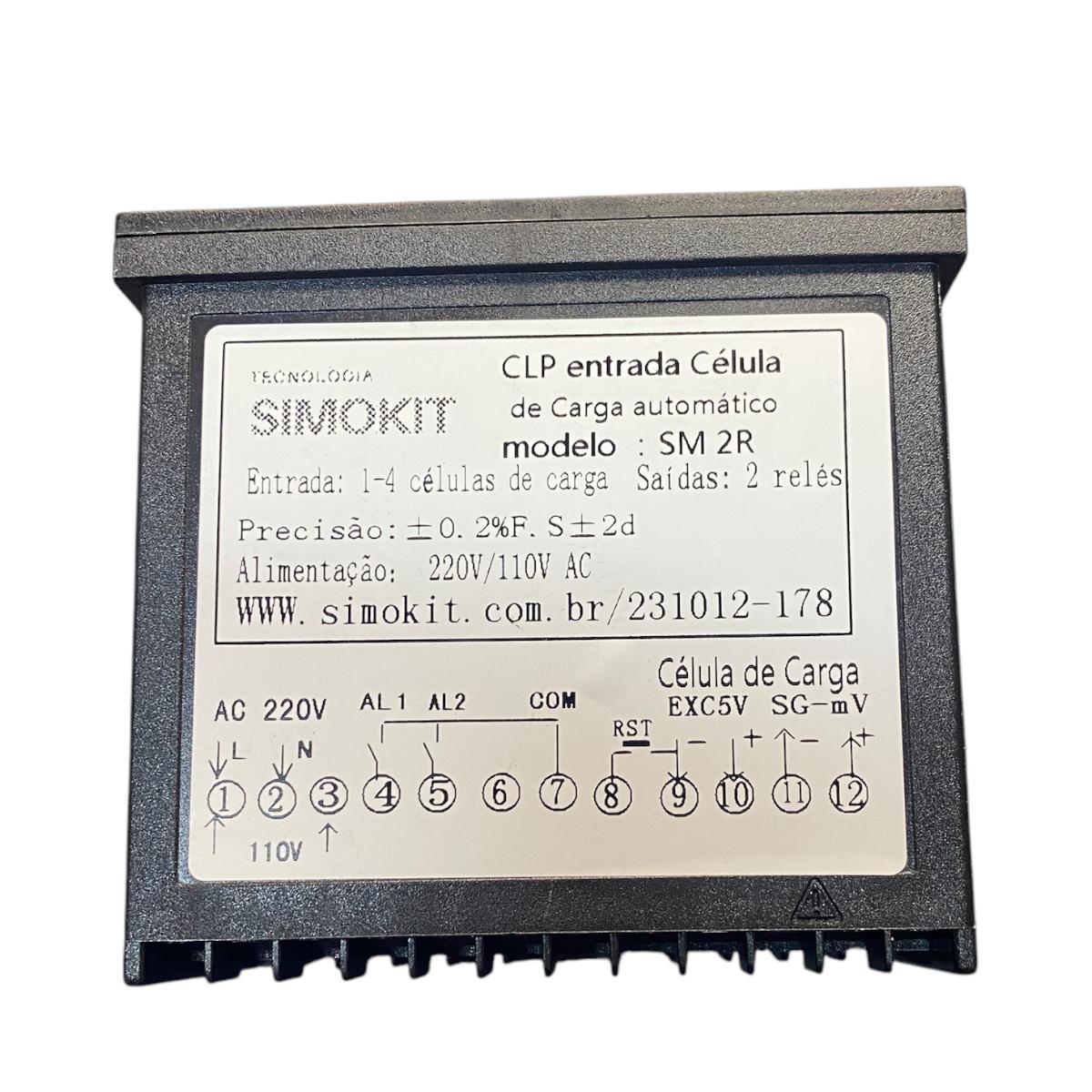

INDICADOR DE PESAGEM LM8-IRRD

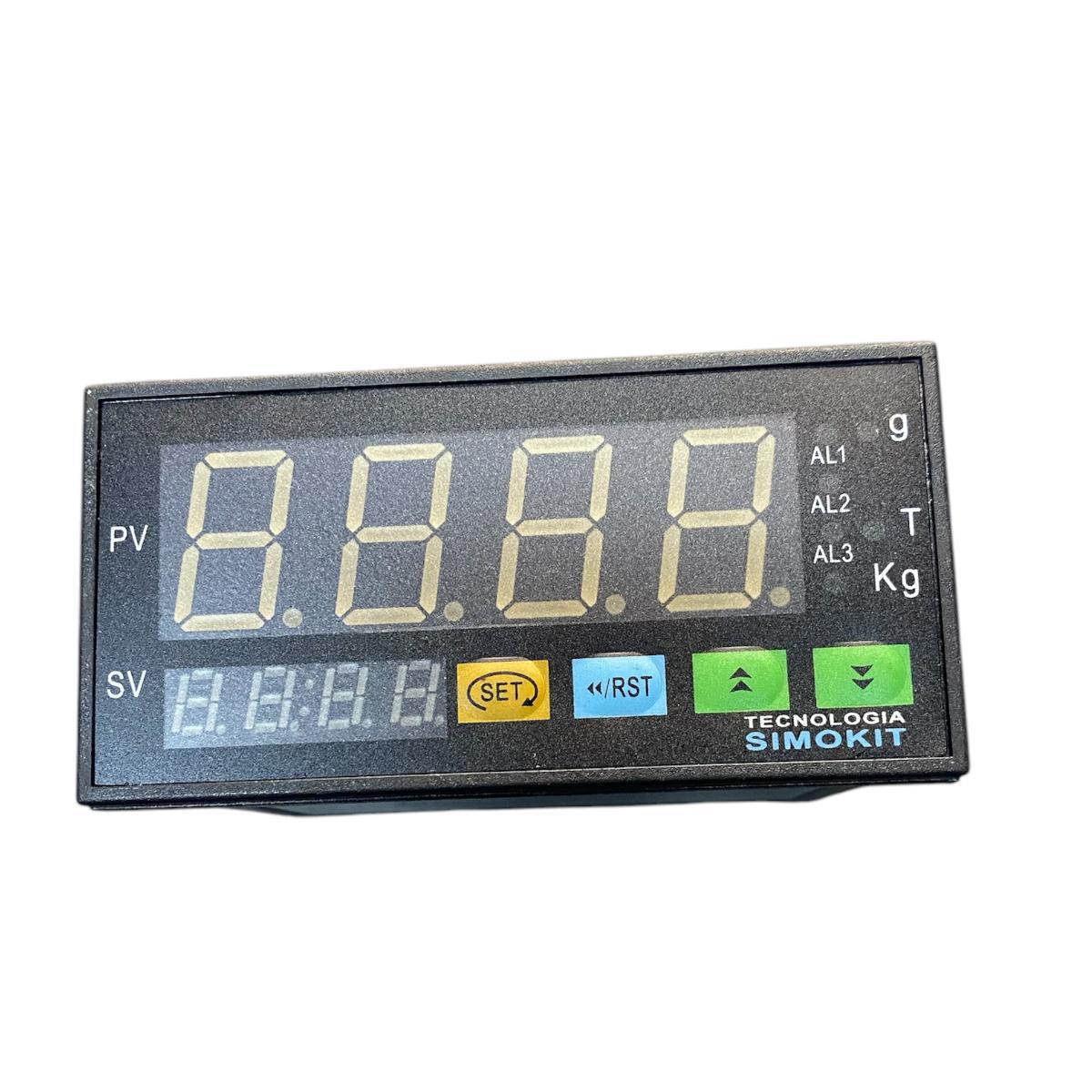

O indicador recebe diretamente o sinal da célula de carga e apresenta o valor da pesagem através do display LED duplo.

Possui alimentação auxiliar de 5 VDC / 20 mA, permitindo a conexão de 1 a 4 células de carga compatíveis.

Além da indicação de peso, disponibiliza 2 saídas a relé para controle de processos e saída analógica 4-20mA, facilitando sua integração com sistemas de automação.

Características

• Display LED duplo de fácil visualização;
• Entrada direta para célula de carga em mV;
• Compatível com 1 a 4 células de carga;
• 2 saídas a relé;
• Saída analógica 4-20mA;
• Alimentação 110/220 VAC;
• Boa precisão e estabilidade;
• Operação simples;
• Indicado para equipamentos automáticos de pesagem e enchimento;
• Pode trabalhar com sensores de peso e pressão compatíveis.

Especificações técnicas

Modelo: LM8-IRRD
Material: ABS
Display: LED duplo
Alimentação: 110/220 VAC
Alimentação auxiliar: 5 VDC / 20 mA
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 16 vezes/segundo
Entrada: mV – célula de carga
Quantidade de células: 1 a 4 unidades compatíveis
Saída analógica: 4-20mA
Saídas de controle: 2 relés
Contato dos relés: 3 A / 250 VAC ou 3 A / 30 VDC, cosφ = 1
Dimensões aproximadas: 95 × 86 × 48 mm
Peso aproximado: 277 g

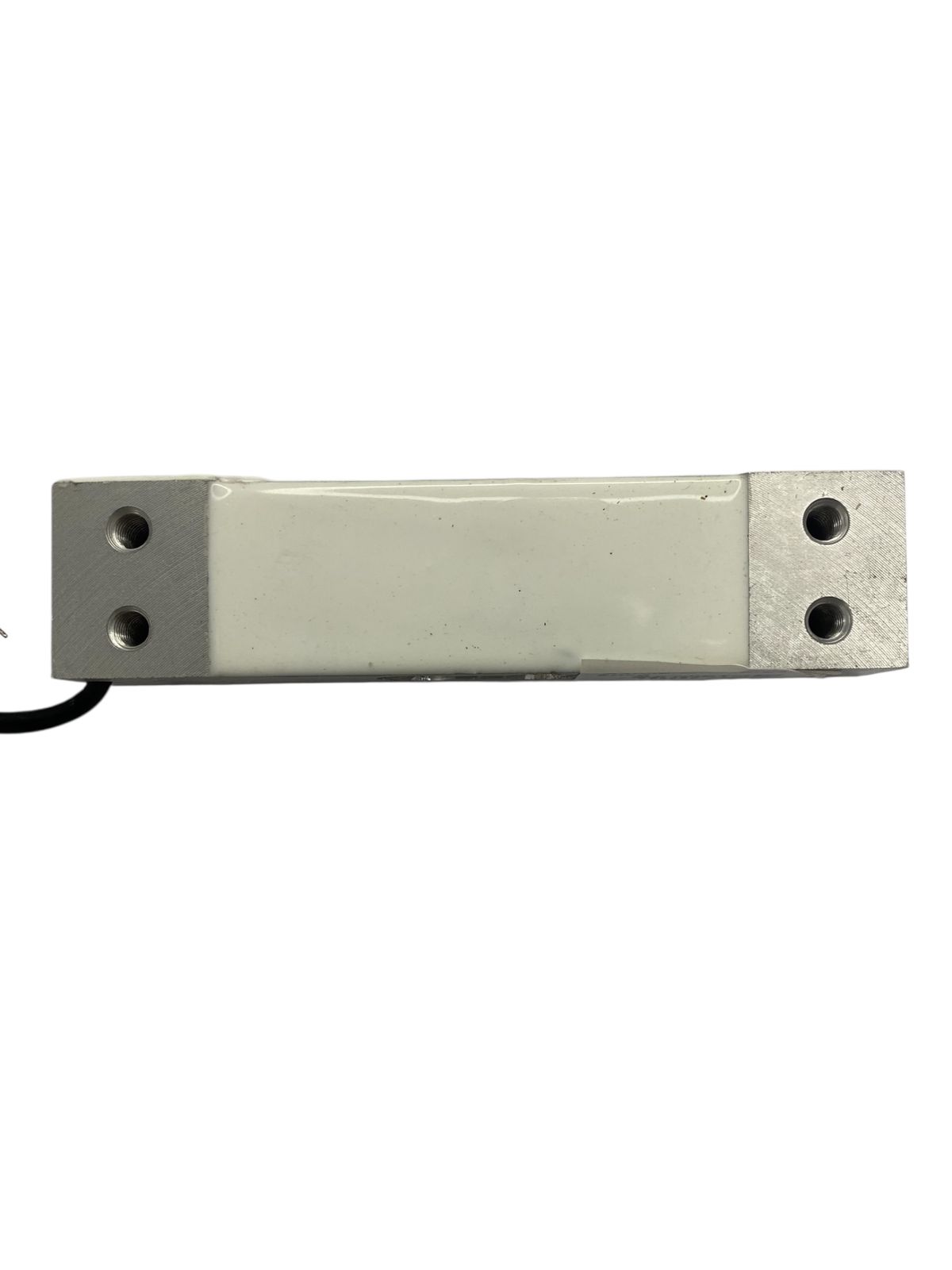

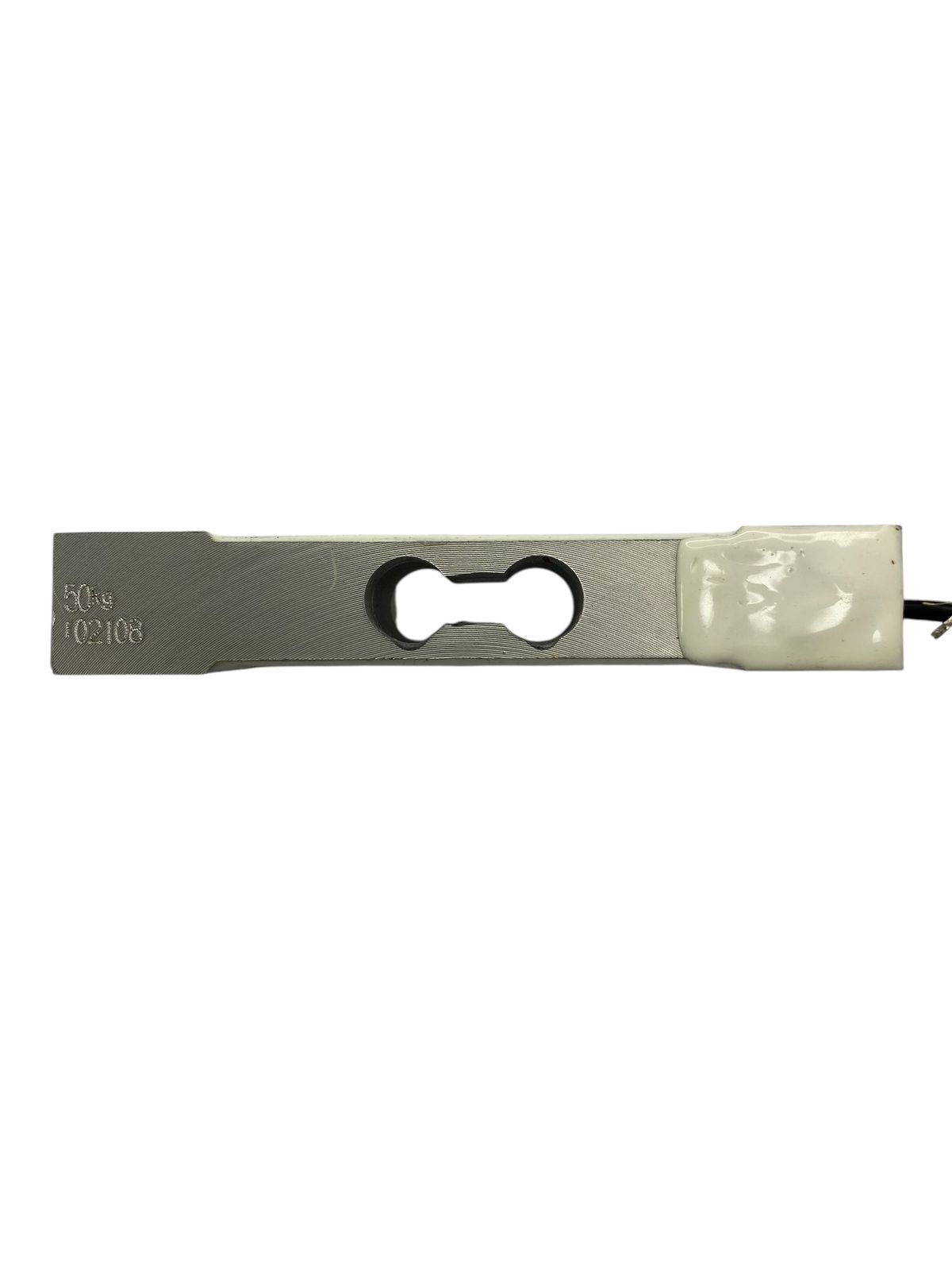

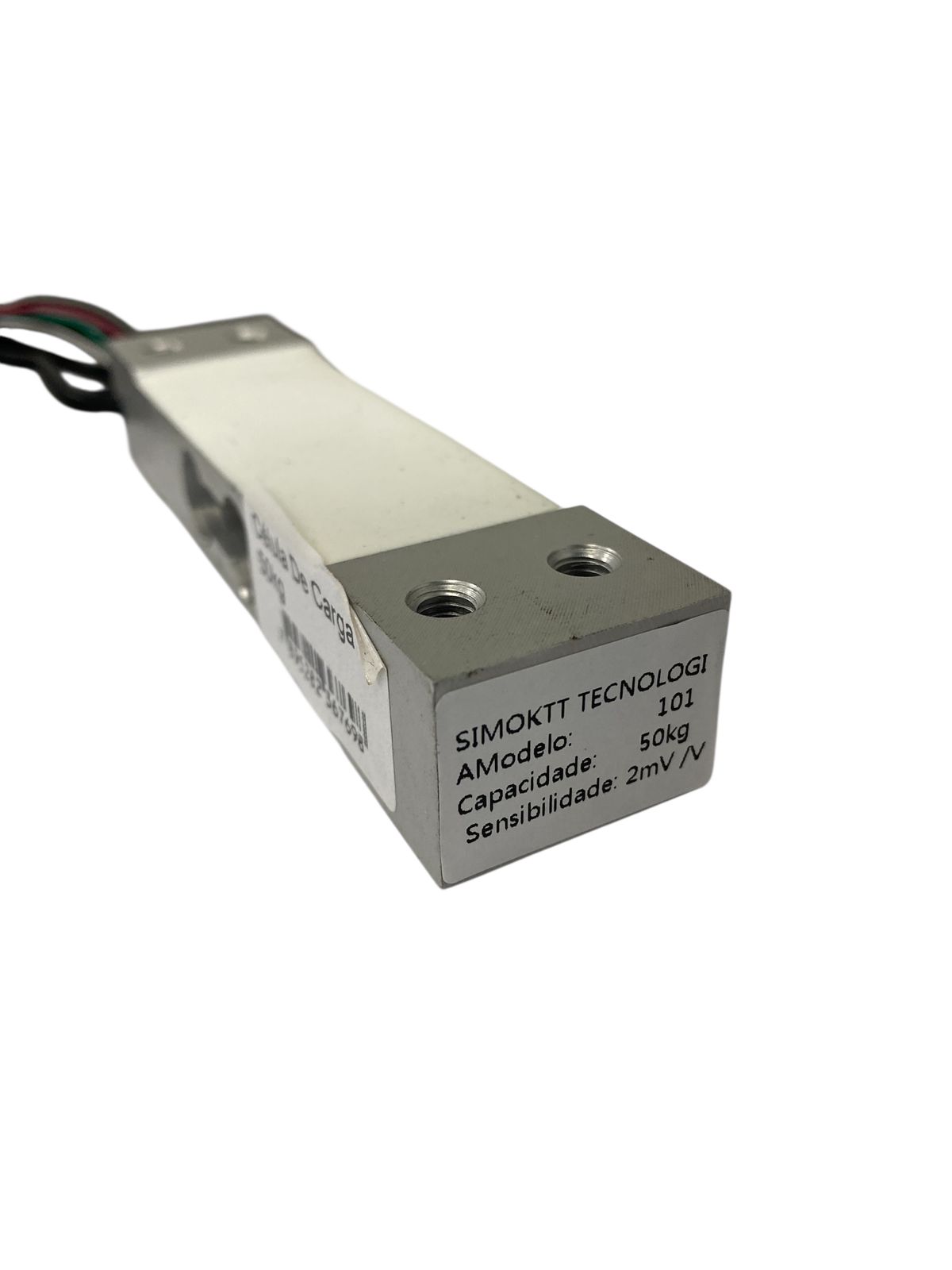

CÉLULA DE CARGA 50 KG

O kit acompanha 01 Célula de Carga com capacidade nominal de 50 kg, indicada para aplicações de pesagem e controle de carga.

Pode ser utilizada em conjunto com o indicador para desenvolvimento de balanças, dosadores, sistemas de enchimento e máquinas automatizadas.

Capacidade: 50 kg

SAÍDA 4-20mA

A saída analógica 4-20mA permite transmitir um sinal proporcional à medição para equipamentos de automação compatíveis, possibilitando integração com:

• CLPs;
• IHMs;
• Controladores industriais;
• Sistemas supervisórios;
• Sistemas de aquisição de dados.

SAÍDAS A RELÉ

O indicador possui 2 saídas a relé, que podem ser utilizadas para realizar acionamentos conforme a configuração do processo.

Isso possibilita integrar o controlador a sistemas de dosagem, enchimento, alarmes e controle de peso, utilizando os relés em circuitos elétricos adequadamente dimensionados.

ITENS INCLUSOS

• 01 Indicador de Pesagem 2 reles 4-20mA;
• 01 Célula de Carga 50 kg;
