Kit CLP indicador de peso 2 reles 4-20mA + Celula de carga 100kg

CLP INDICADOR DE PESO 2 RELÉS + SAÍDA 4-20mA + CÉLULA DE CARGA 100 KG

Kit desenvolvido para controle e monitoramento de pesagem em processos industriais, indicado para máquinas dosadoras, sistemas de enchimento, controle de peso, automação de válvulas, motores e equipamentos de dosagem em geral.

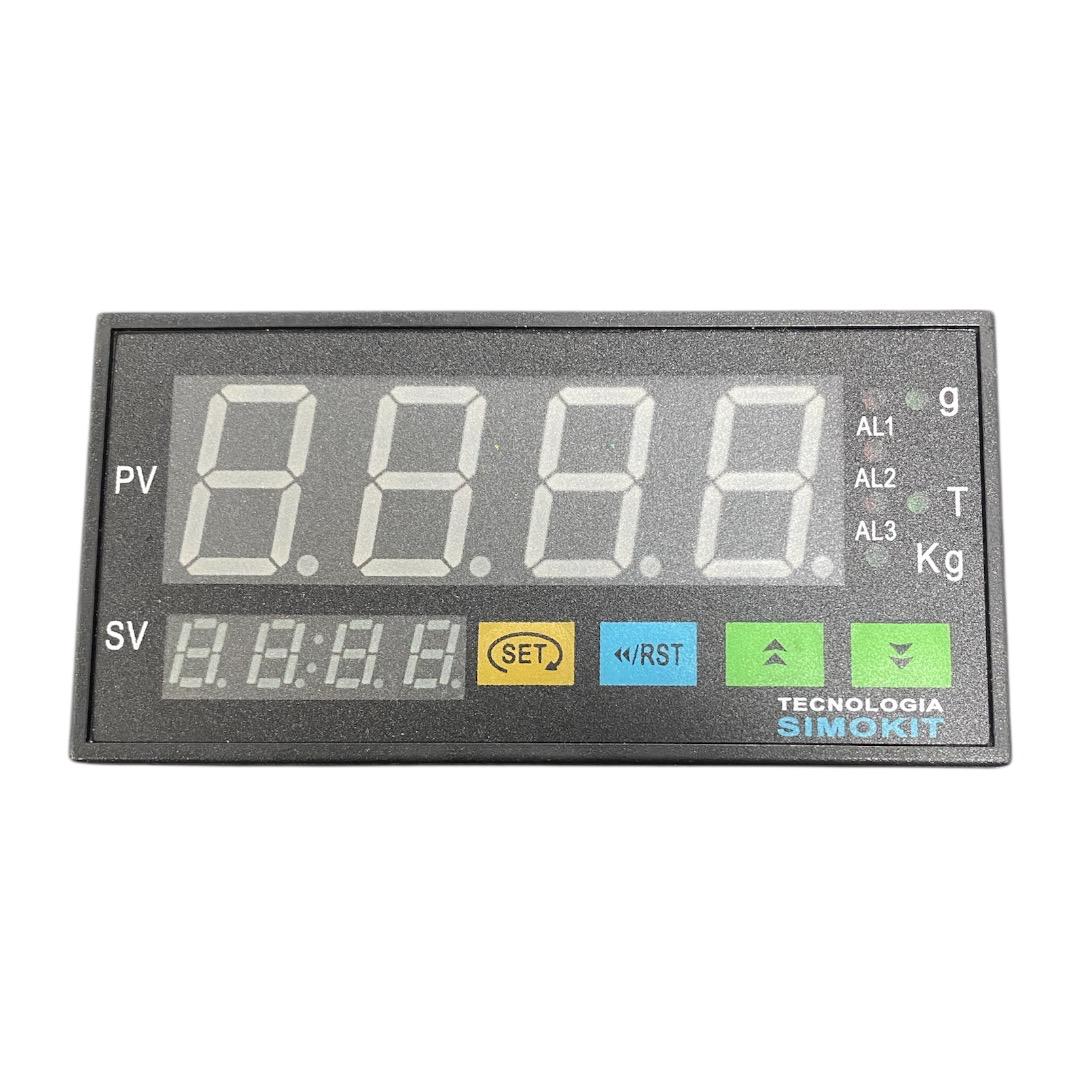

O controlador recebe diretamente o sinal da célula de carga, realiza a leitura do peso através do display digital LED e permite configurar 2 saídas a relé, que podem ser utilizadas para comandar diferentes etapas do processo.

Possui também saída analógica 4-20mA, permitindo enviar o sinal proporcional do peso para CLP, inversor, sistema supervisório ou outro equipamento compatível.

Importante: equipamento destinado ao controle de processos internos industriais. Não indicado para operações de pesagem destinadas à venda direta ao público.

PRINCIPAIS FUNÇÕES

• Leitura e indicação de peso através de célula de carga;

• Display LED duplo de fácil visualização;

• Alimentação para conexão direta da célula de carga;

• Compatível com ligação de 1 a 4 células de carga;

• 2 saídas a relé configuráveis;

• Saída analógica 4-20mA;

• Ajuste e compensação de zero;

• Ajuste de PV;

• Controle de etapas de dosagem;

• Aplicável em processos de enchimento e pesagem automática;

• Possibilidade de acionamento de motores, válvulas, contatores ou outros dispositivos através dos relés.

CONTROLE POR 2 RELÉS

Os dois relés permitem configurar pontos de atuação conforme o peso programado.

Dessa forma, podem ser utilizados, por exemplo, para realizar uma dosagem em dois estágios, trabalhando com alimentação rápida e lenta para melhorar o controle do peso final.

Também podem ser utilizados para acionamento de válvulas, motores, alarmes ou outros componentes da automação.

ESPECIFICAÇÕES DO INDICADOR

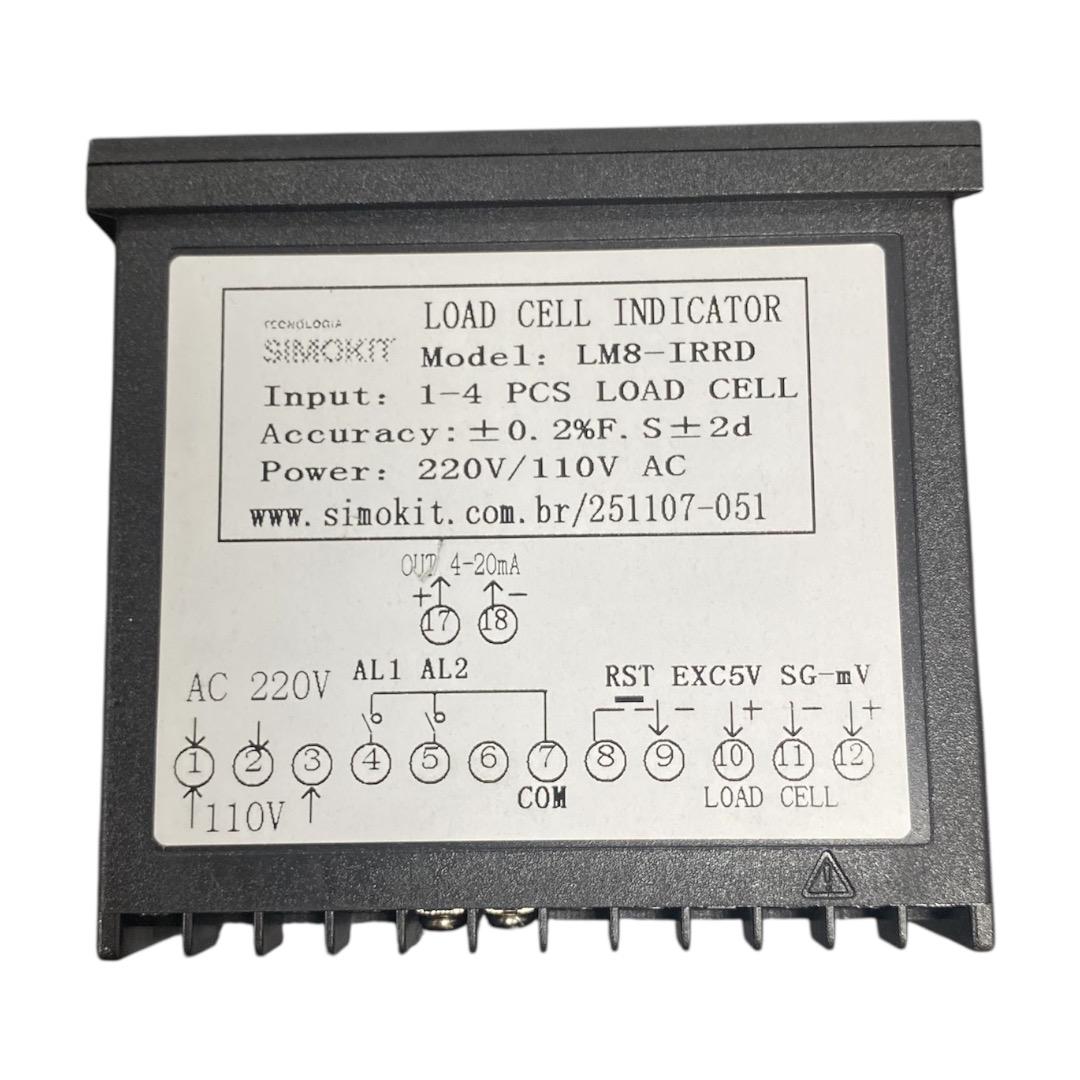

Modelo: LM8-IRRD
Display: LED
Alimentação: 110/220 V AC
Entrada: mV para célula de carga
Quantidade de células: 1 a 4 células de carga
Alimentação auxiliar: 5 V DC
Precisão: 0,2% F.S ± 2 dgt
Consumo: ≤ 5 VA
Taxa de amostragem: até 16 vezes/segundo
Saída analógica: 4-20mA
Saídas digitais: 2 relés
Contato dos relés: até 3 A / 250 V AC ou 30 V DC
Material: ABS

Dimensões aproximadas:
95 × 86 × 48 mm

CÉLULA DE CARGA 100 KG

Célula de carga indicada para sistemas de pesagem, dosagem, plataformas, reservatórios, máquinas e equipamentos de automação industrial.

Especificações

Carga nominal: 100 kg
Saída nominal: 2,0 ± 0,1 mV/V
Erro combinado: 0,03% FS
Precisão informada: 0,02
Tensão de excitação: 9 a 12 VDC
Resistência de isolamento: ≥ 5000 MΩ

Faixa de temperatura compensada: -10 a +40 °C
Faixa de operação: -35 a +65 °C

Sobrecarga segura: 120% FS
Sobrecarga máxima: 150% FS
Grau de proteção: IP65

Ligação da célula

• Vermelho: + Entrada / Excitação

• Preto: – Entrada / Excitação

• Verde: + Saída / Sinal

• Branco: – Saída / Sinal

CONTEÚDO DO KIT

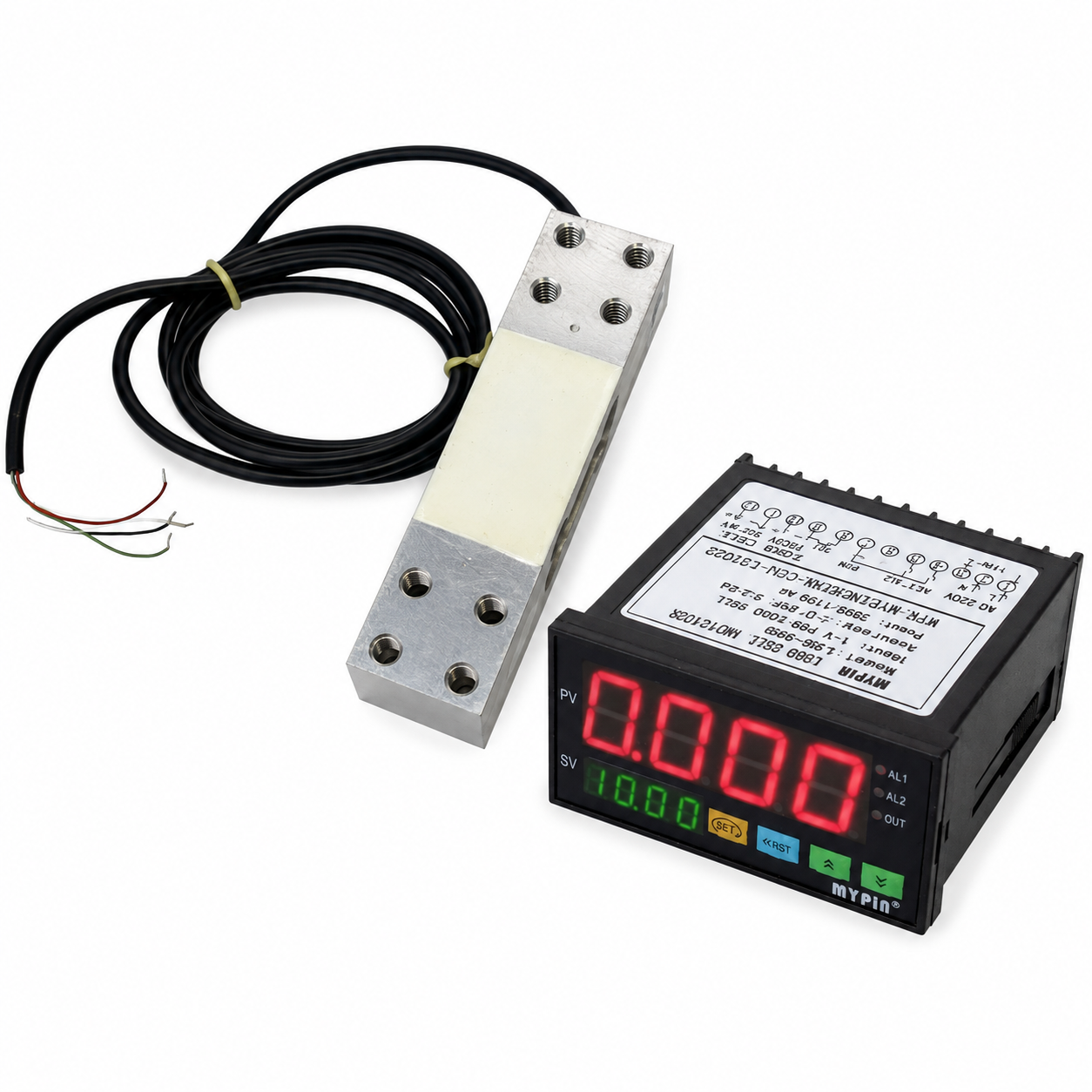

• 1 × CLP / Indicador Controlador de Peso 2R 4-20mA

• 1 × Célula de Carga 100 kg
