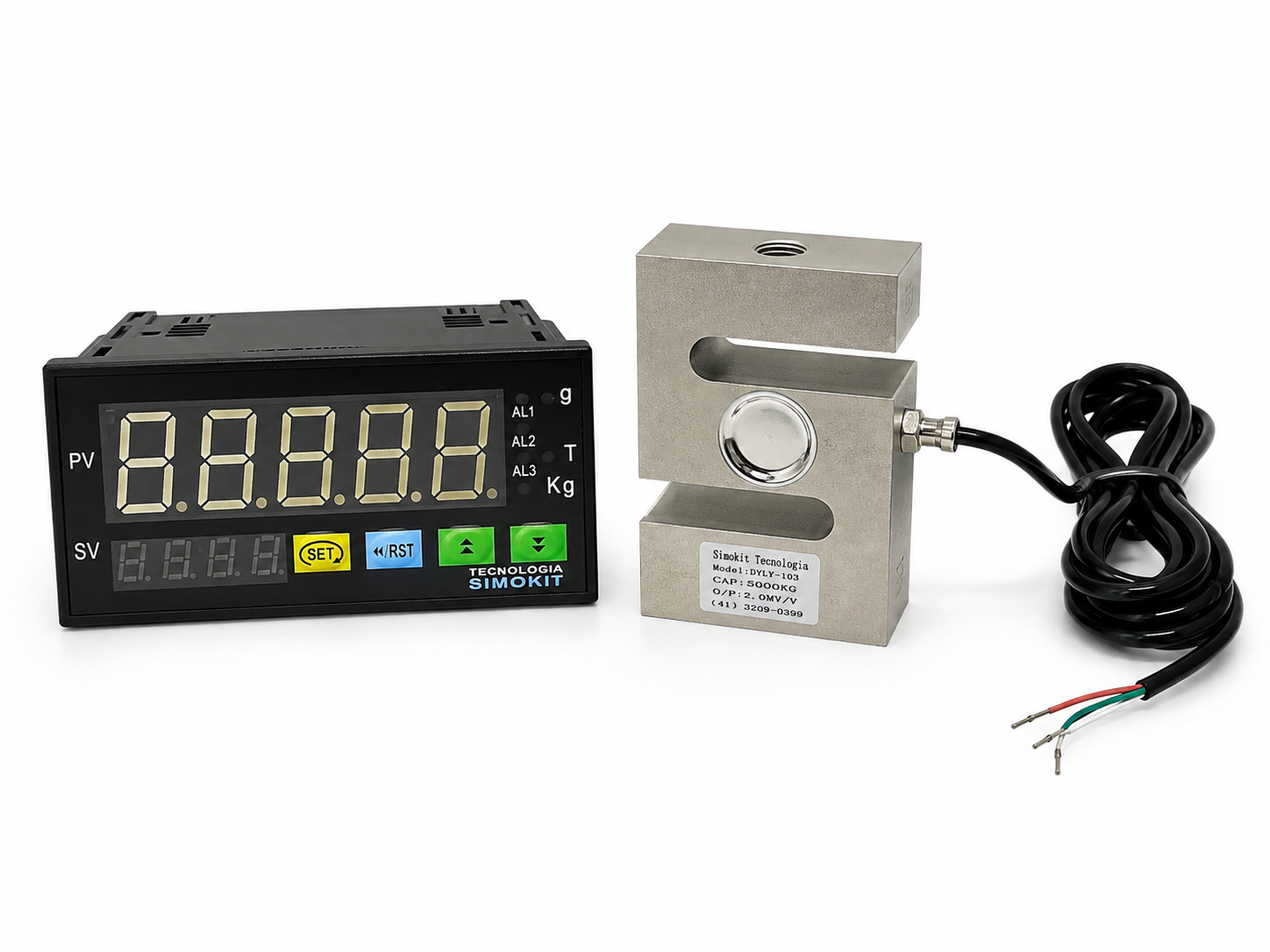

Kit CLP indicador de peso 2 reles + Célula de carga Tipo S 5T

Kit desenvolvido para medição, controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem com 2 relés programáveis + Célula de Carga Tipo S com capacidade de 5.000 kg (5 toneladas).

Indicado para silos, tanques, reservatórios, máquinas dosadoras, sistemas de pesagem, controle de carga e equipamentos industriais.

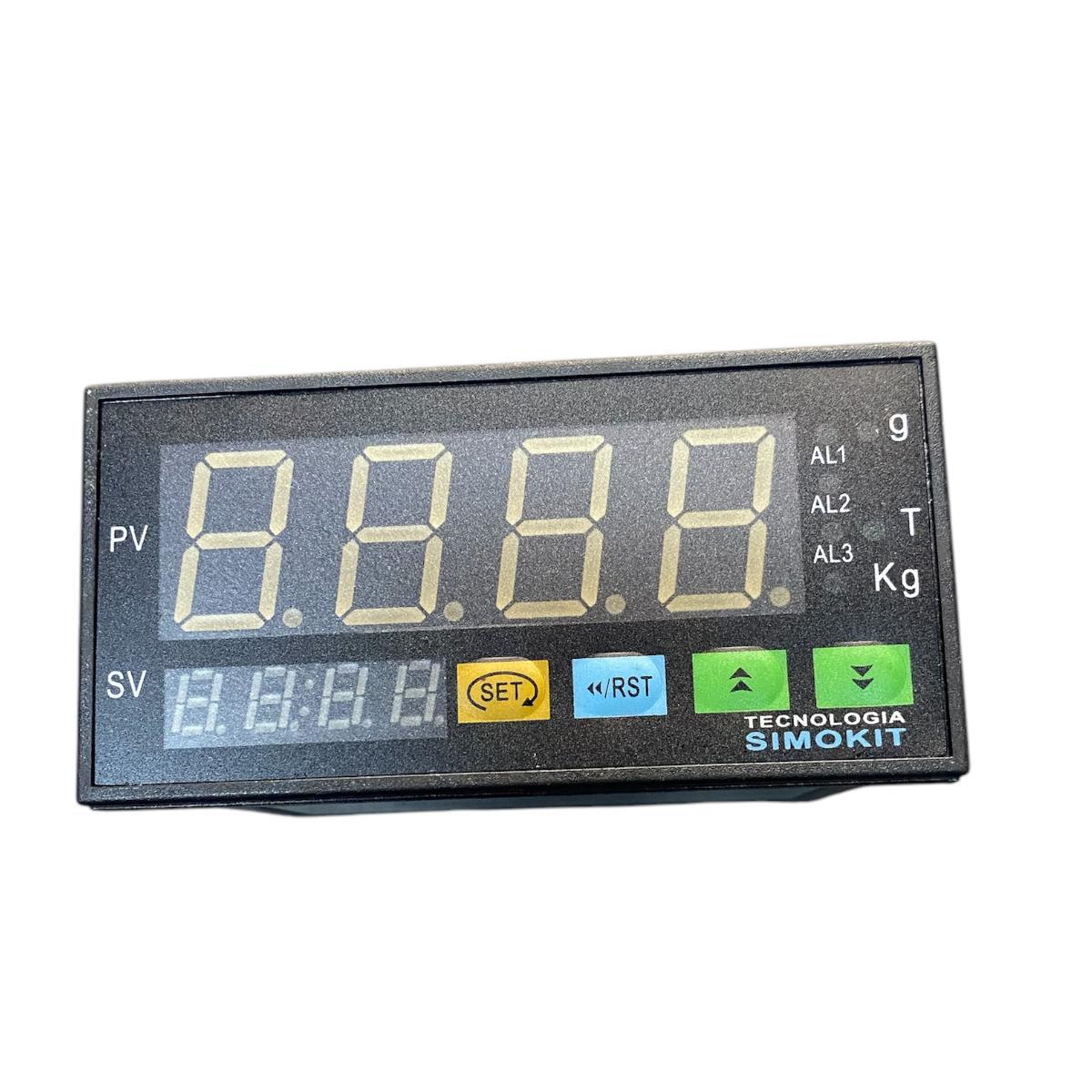

INDICADOR / CONTROLADOR DE PESAGEM

O controlador é indicado para aplicações industriais envolvendo controle de pesagem através de células de carga, podendo ser utilizado em máquinas dosadoras, sistemas automatizados de dosagem e outros processos internos de pesagem industrial.

Possui 2 saídas a relé programáveis, permitindo realizar acionamentos de acordo com os valores de peso configurados.

Os relés podem ser utilizados para controlar estágios de motores, válvulas, contatores, alarmes ou outros dispositivos através de circuito elétrico adequado.

Características:

• Alta precisão e desempenho estável;
• Display LED de 6 dígitos;
• Entrada para sinal de célula de carga em mV/V;
• Compatível com 1 a 4 células de carga;
• 2 saídas a relé programáveis;
• Função de compensação de zero;
• Ajuste de PV;
• Função de retenção de valor de pico;
• Indicado para controle de peso e processos de dosagem;
• Fácil configuração e operação.

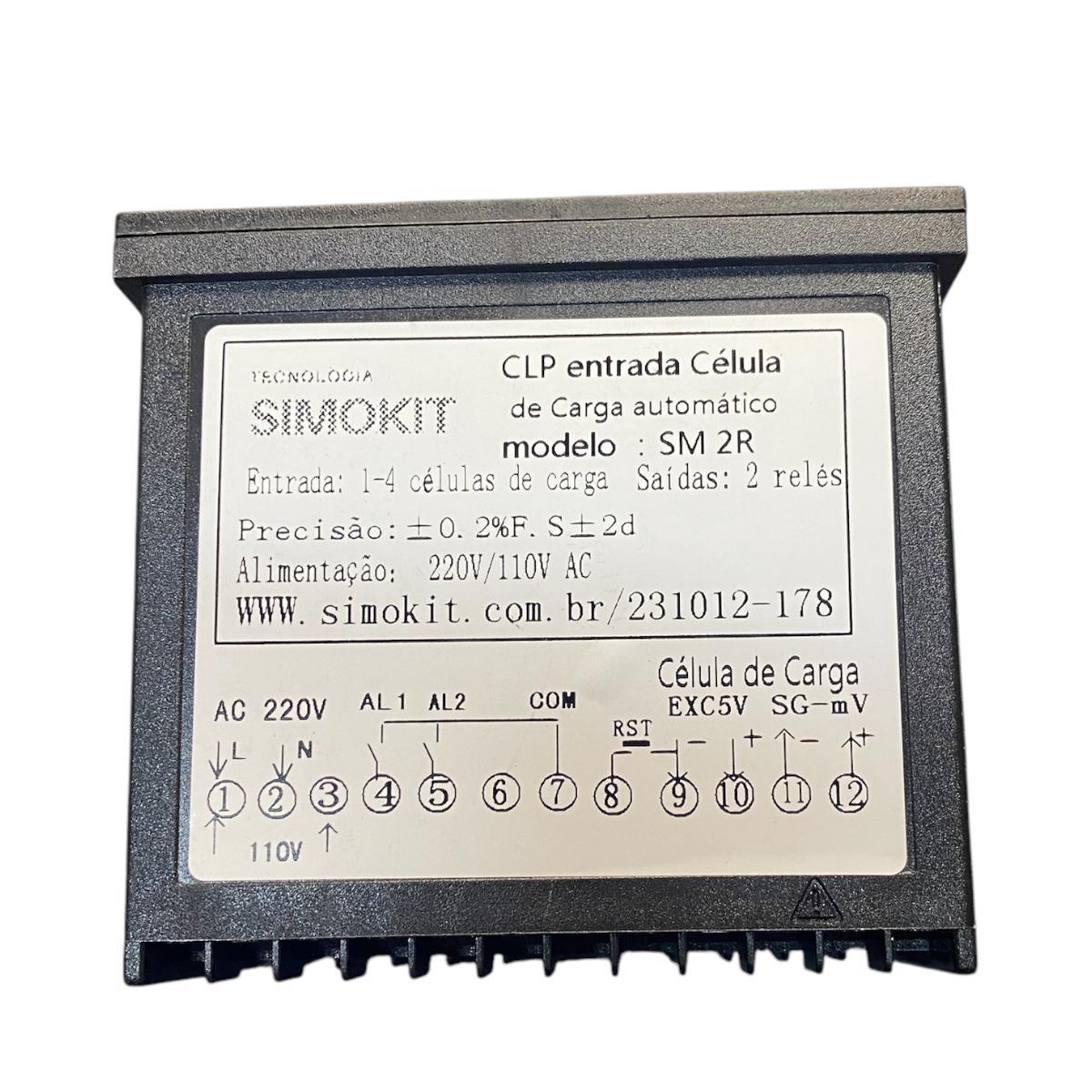

Especificações técnicas:

Modelo: 220 – 6 dígitos
Display: LED
Alimentação: 110/220 VAC
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 28 vezes/segundo
Entrada: mV – célula de carga
Saídas: 2 relés programáveis
Contato dos relés: 250 VAC / 1 A ou 30 VDC / 1 A
Alimentação auxiliar: 5 VDC / 80 mA

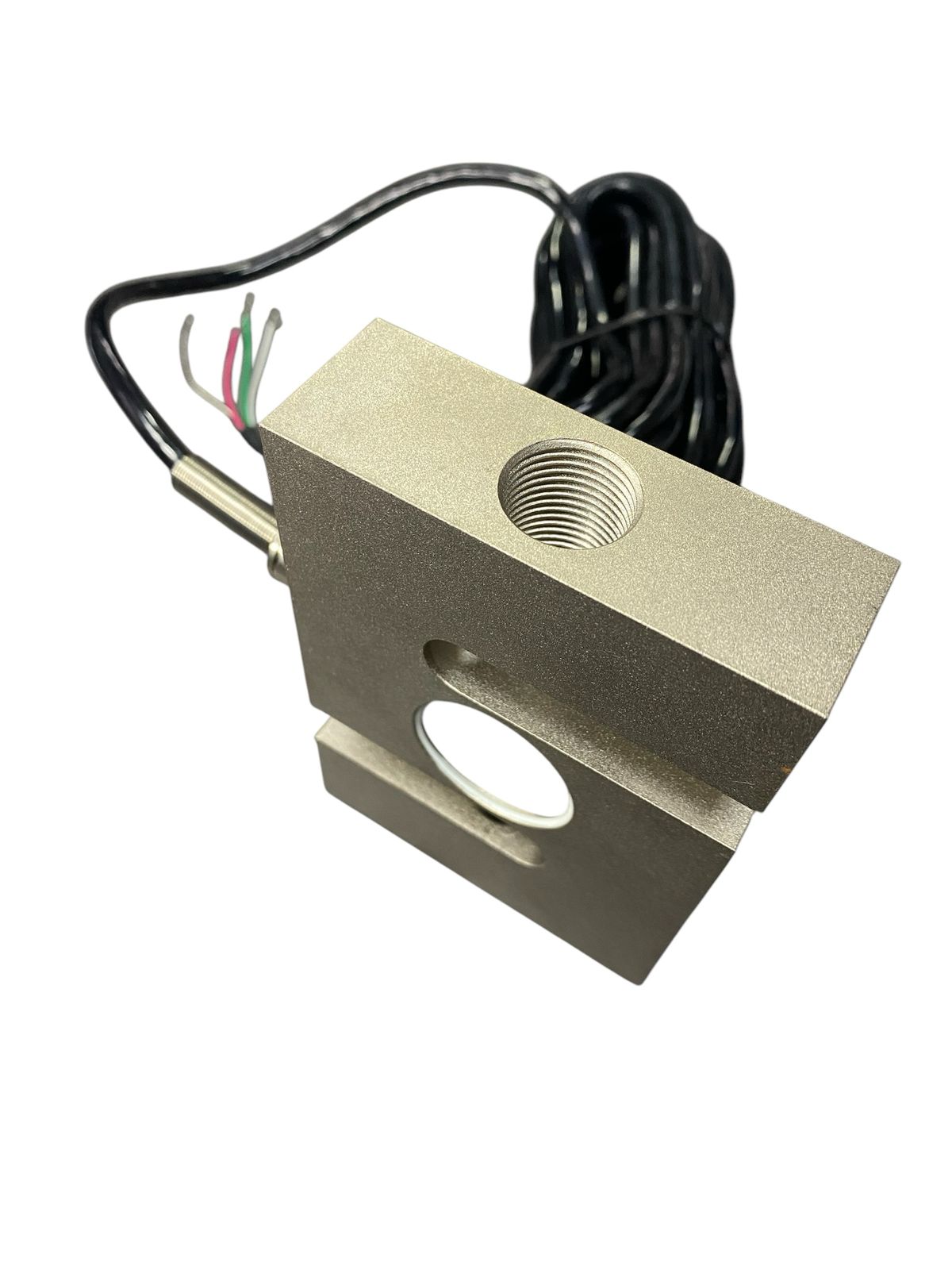

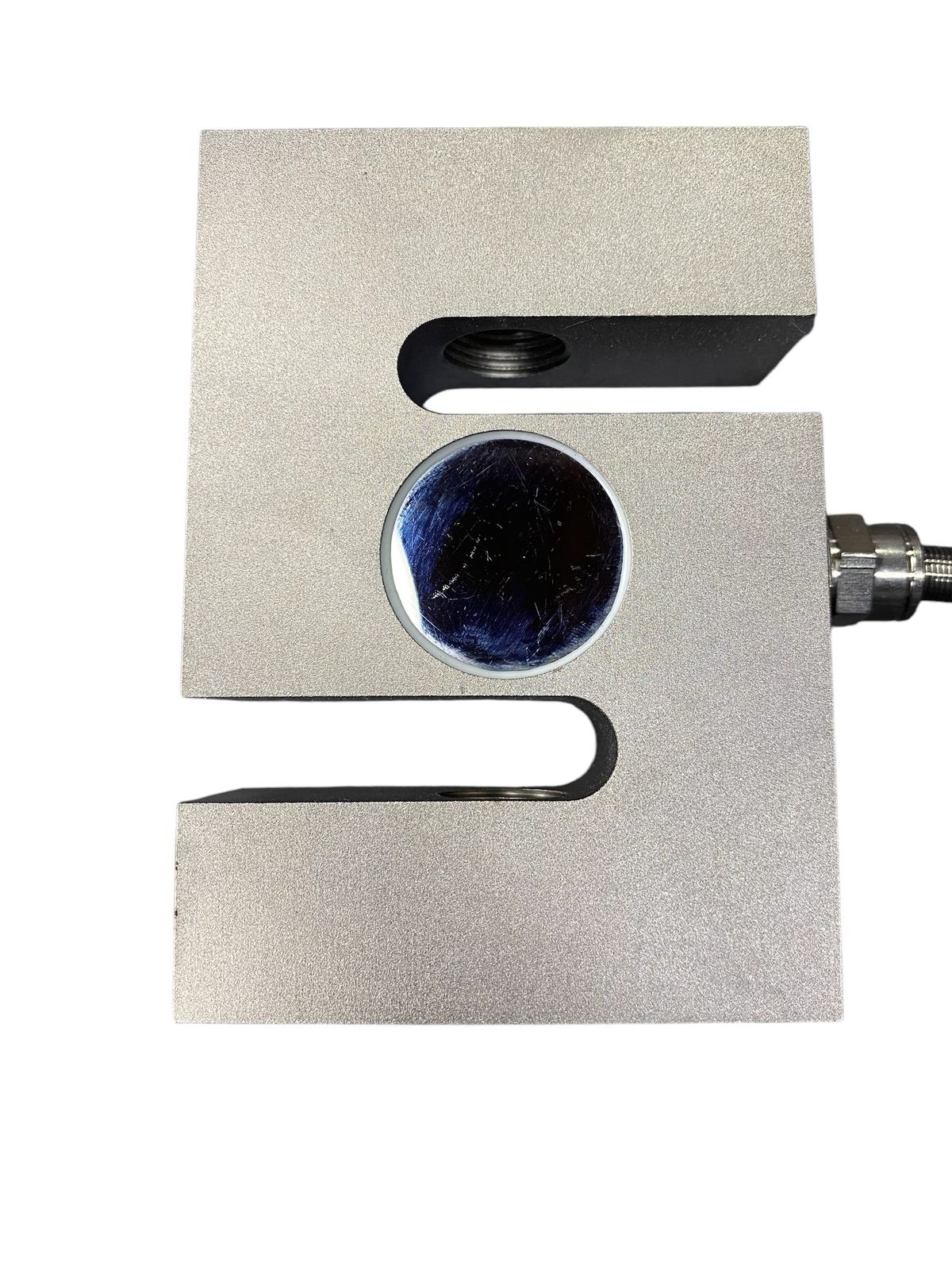

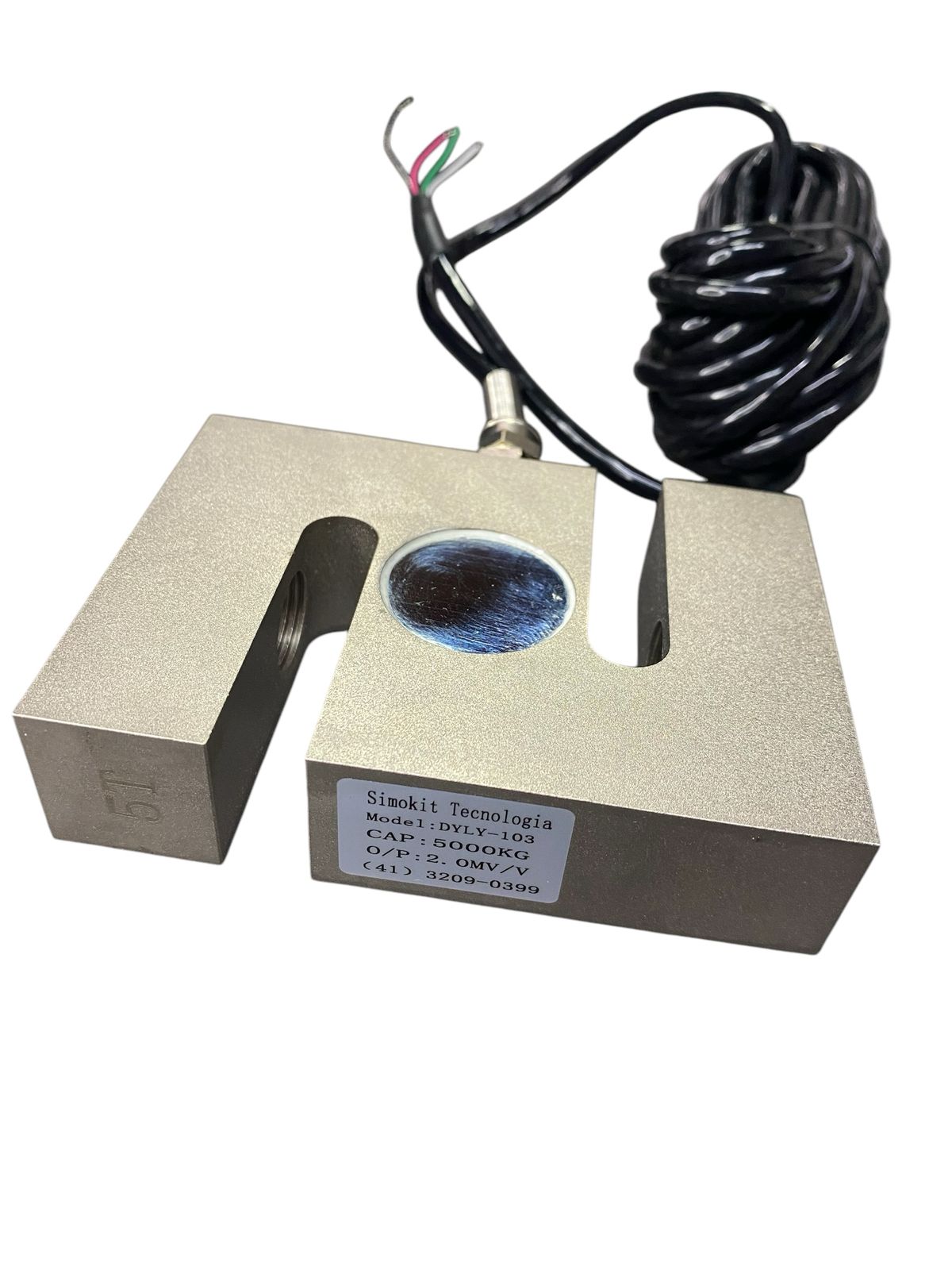

CÉLULA DE CARGA TIPO S – 5 TONELADAS

Célula de carga industrial Tipo S, com capacidade nominal de 5.000 kg (5 toneladas).

Indicada para aplicações de tração e compressão, sistemas de pesagem industrial, silos, tanques, máquinas e equipamentos que necessitam de medição de cargas elevadas.

Parâmetros técnicos:

Capacidade: 5.000 kg / 5T
Tipo: S
Material: Aço inox
Classe de exatidão: C3
Sensibilidade: 2,0 ± 0,05 mV/V
Efeito da temperatura na sensibilidade: 0,03% F.S/°C
Histerese: 0,0017% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min
Saída em zero: 2% F.S
Impedância de entrada: 350 ± 20 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: 5000 MΩ / 100 VDC
Tensão de excitação: 10 a 15 VDC
Faixa de compensação de temperatura: -10 °C a +40 °C
Faixa de temperatura operacional: -20 °C a +80 °C
Efeito da temperatura no zero: 0,03% F.S / 10 °C
Sobrecarga segura: 150%
Sobrecarga máxima: 200%
Sobrecarga lateral: 100%

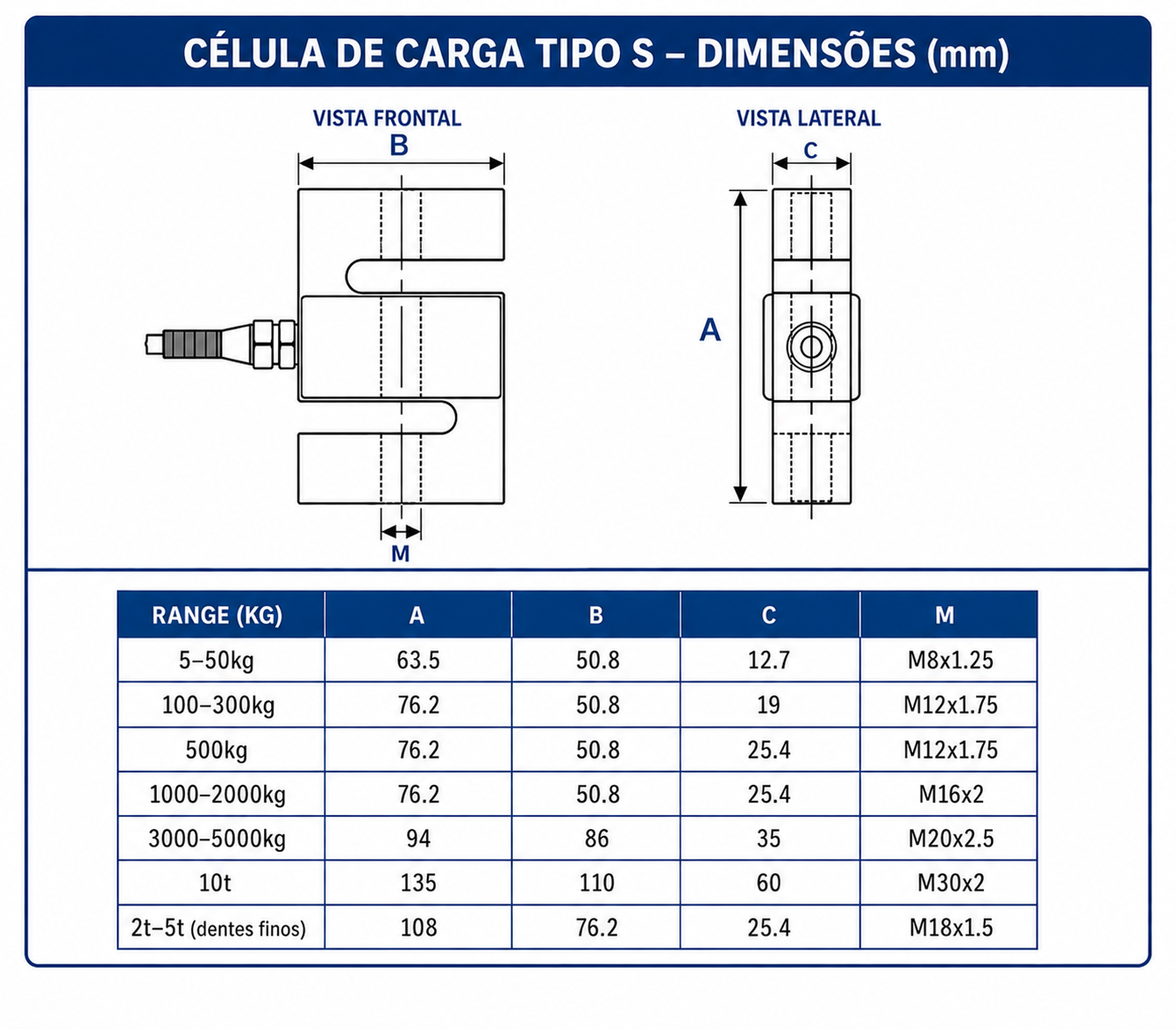

Dimensões: 15,6 × 26,3 × 76,3 × 108,3 mm

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem com 2 relés programáveis
• 01 Célula de Carga Tipo S de 5.000 kg (5T)
