Sensor De fluxo inox Alta Precisão Dn25 SIMOKIT

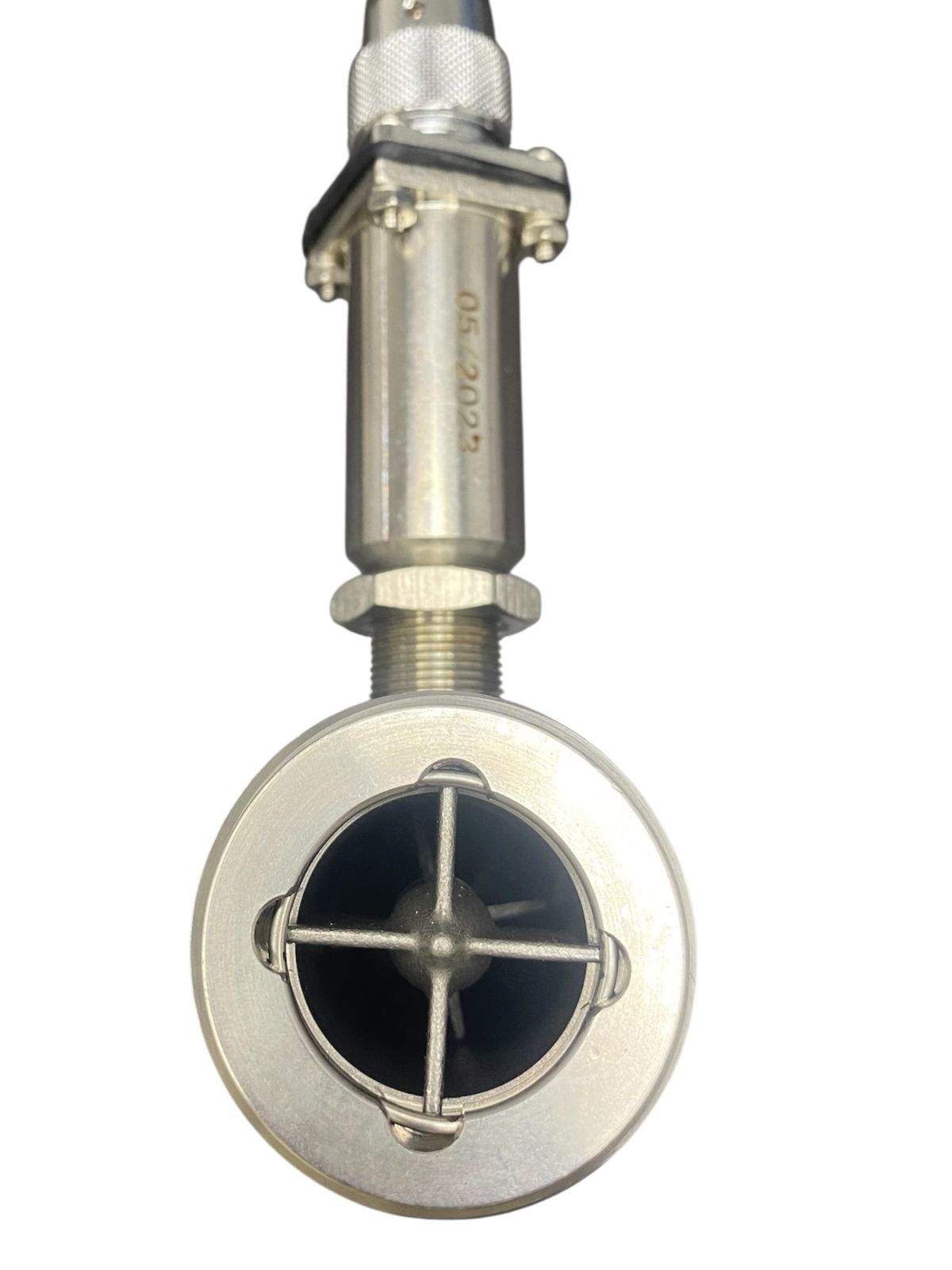

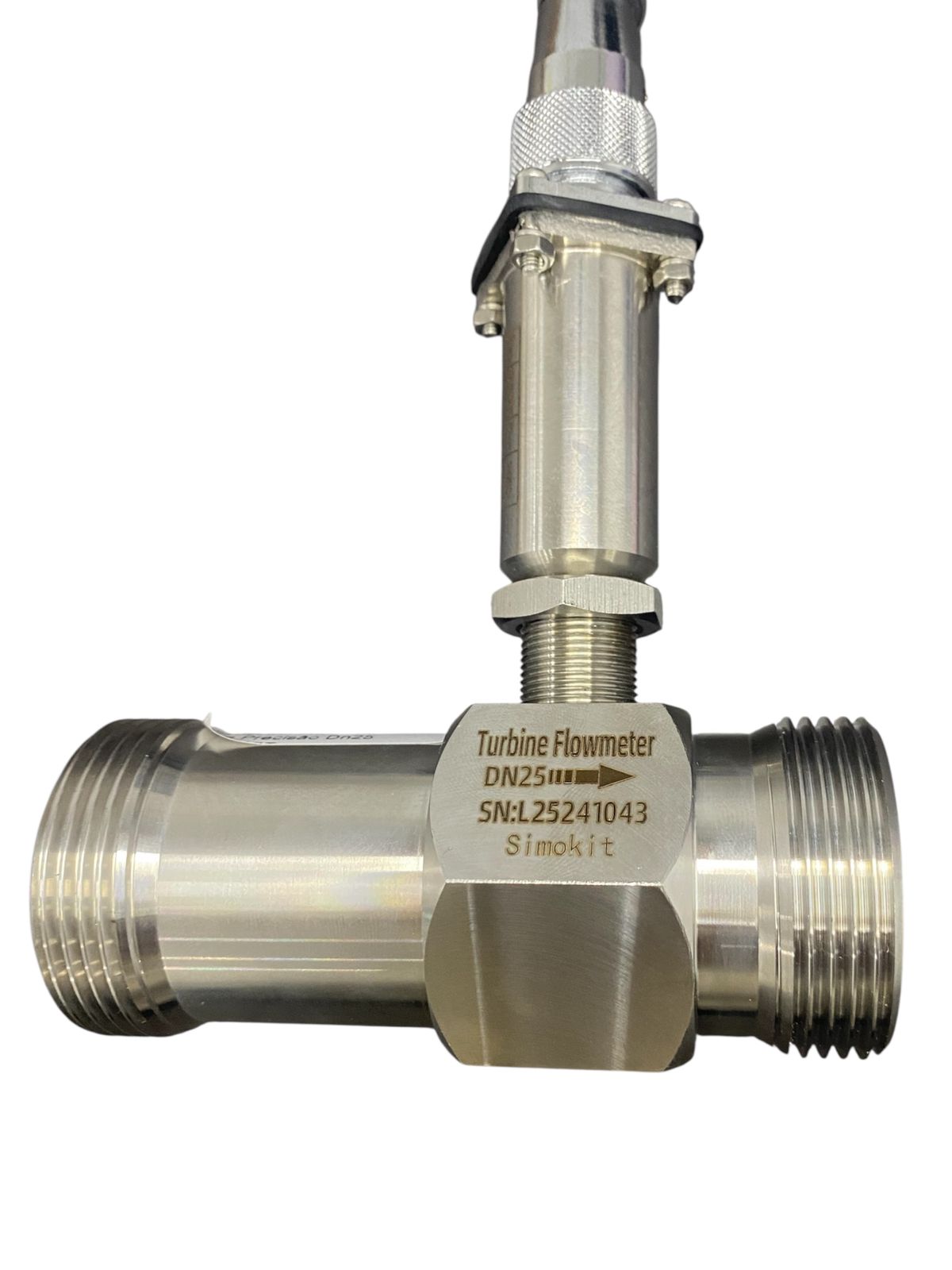

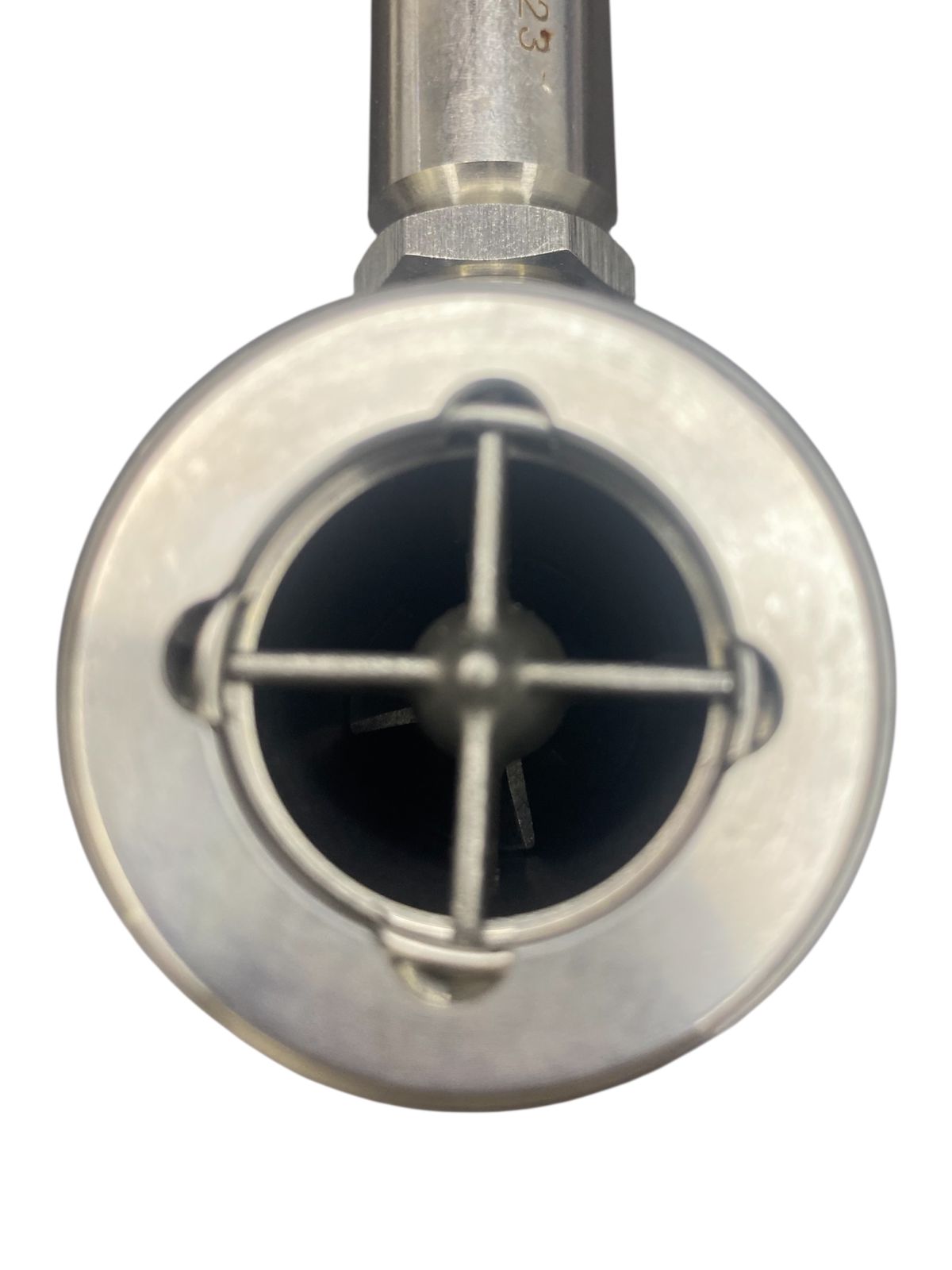

O Sensor de Fluxo Inox Alta Precisão DN25 mede a vazão em linhas de 1″ com precisão de ±1% da leitura. Por dentro, o líquido gira uma turbina axial. Um sensor magnético na haste superior converte cada passagem das pás em sinal, e o transdutor envia esse sinal como pulsos ou 4-20 mA para CLPs, contadores, indicadores ou dosadores. O sensor não tem display. É indicado para dosadores automáticos e processos industriais com água, óleos leves, combustíveis e álcoois.

O corpo é de aço inox 304, resistente à corrosão, e foi feito para uso contínuo em ambientes industriais.

Especificações técnicas

• Modelo: Sensor de Fluxo Inox Alta Precisão DN25
• Conexão: rosca 1″
• Faixa de vazão: 1 a 10 m³/h (1.000 a 10.000 L/h)
• Relação pulso/litro: 212 pulsos/L
• Frequência: F (Hz) = 3,53 × Q (L/min)
• Precisão: ±1% da leitura (±0,5% opcional)
• Saída: pulso NPN/PNP ou 4-20 mA
• Alimentação: 12 a 24 Vdc
• Pressão máxima: 1,75 MPa
• Temperatura de operação: -20 °C a 110 °C
• Material: aço inox 304

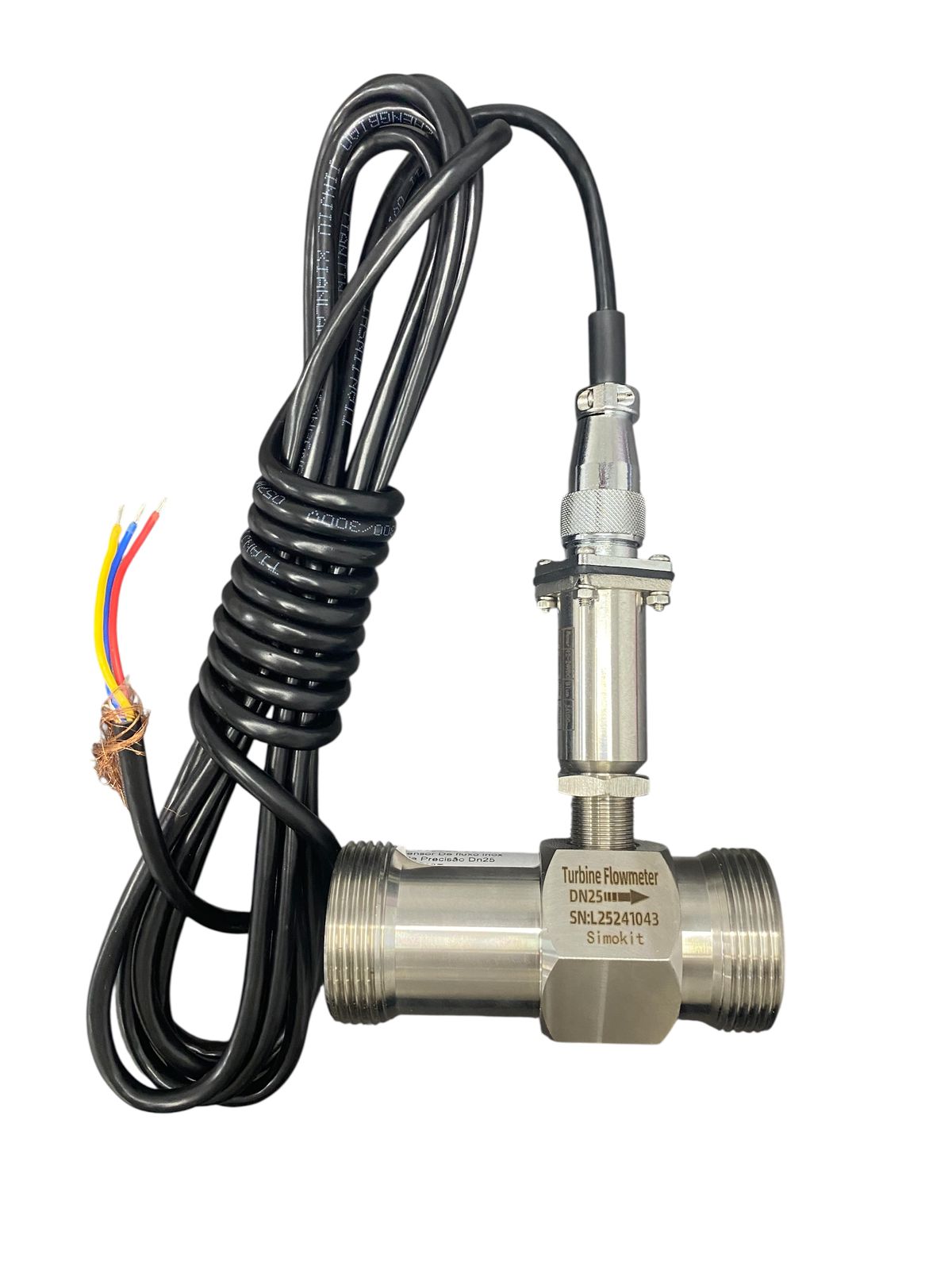

• Conexão elétrica: conector metálico rosqueado e cabo blindado de 3 vias
• Fluidos: água, óleo de soja, diesel, óleos leves, combustíveis, álcoois (metanol, etanol) e fluidos limpos
• Ligação: vermelho = + · azul = GND · amarelo = sinal · malha = terra
• Instalação: no sentido da seta, com 250 a 500 mm de trecho reto antes e 125 mm depois do sensor, filtro antes e válvula de controle depois
