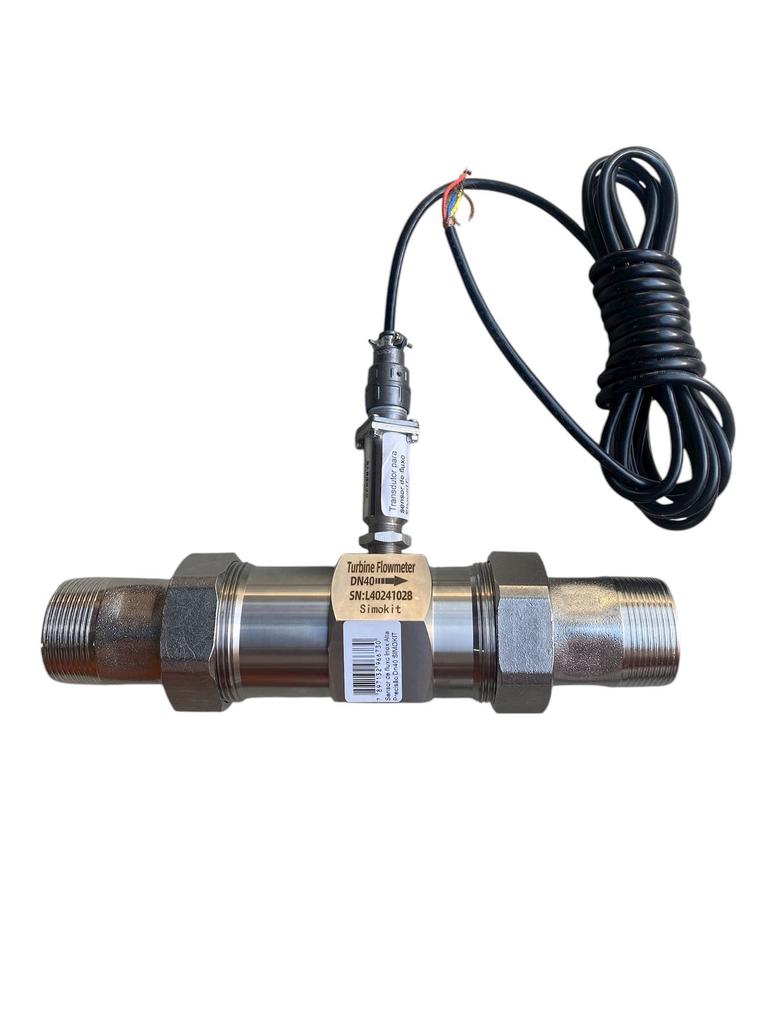

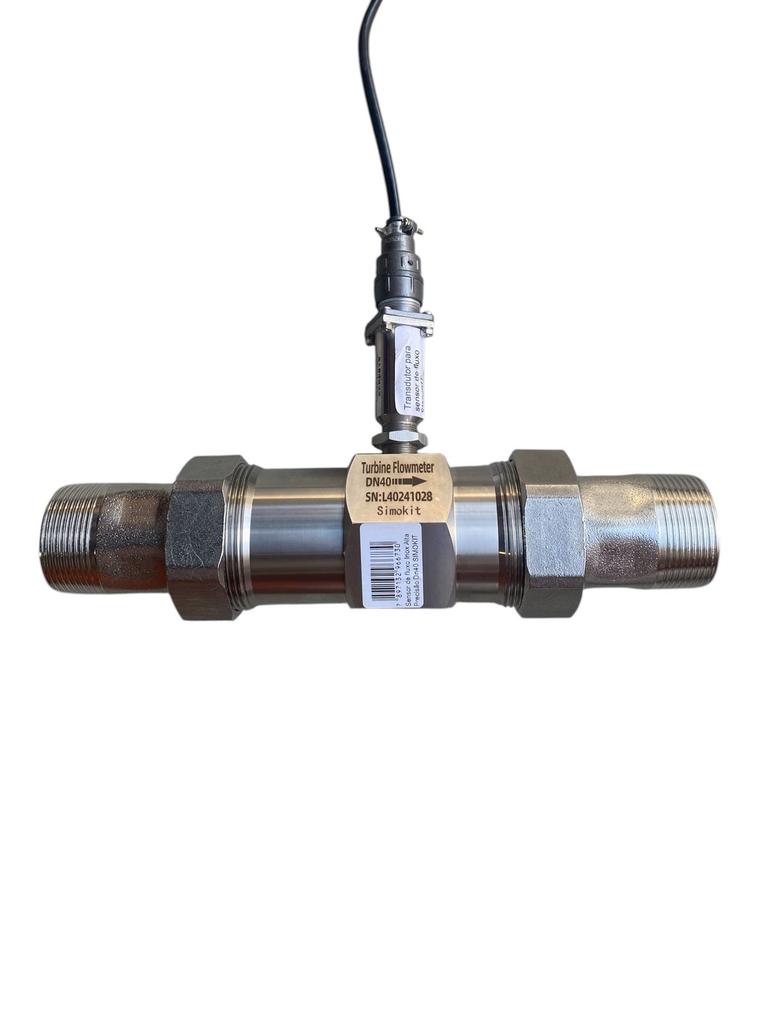

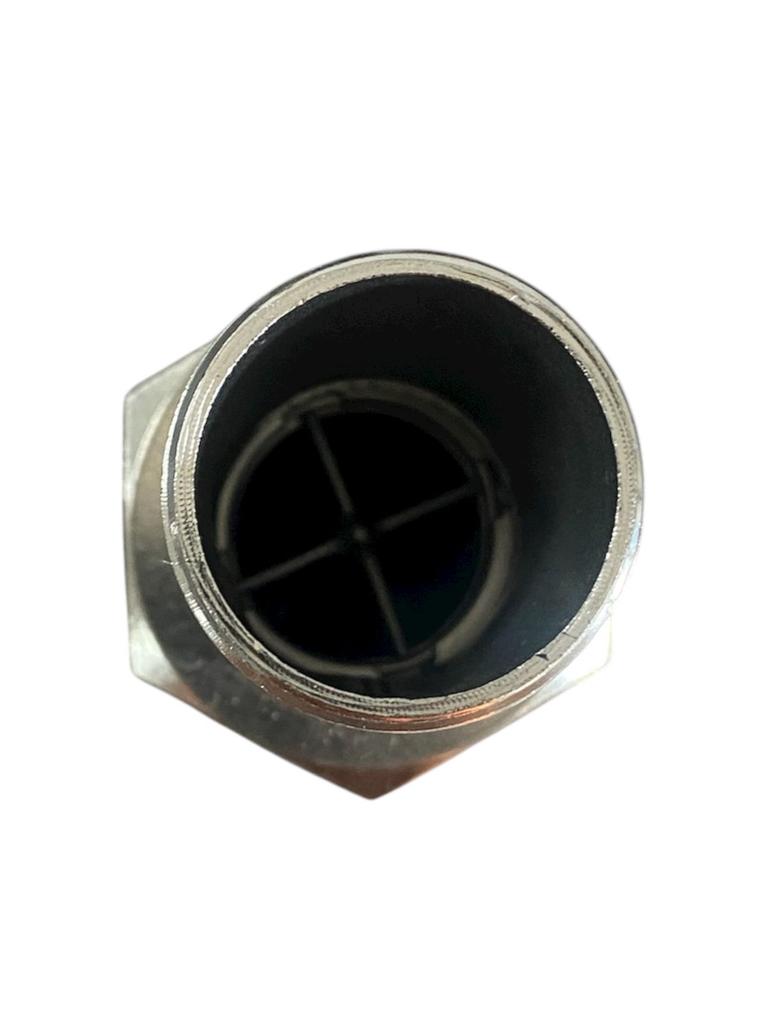

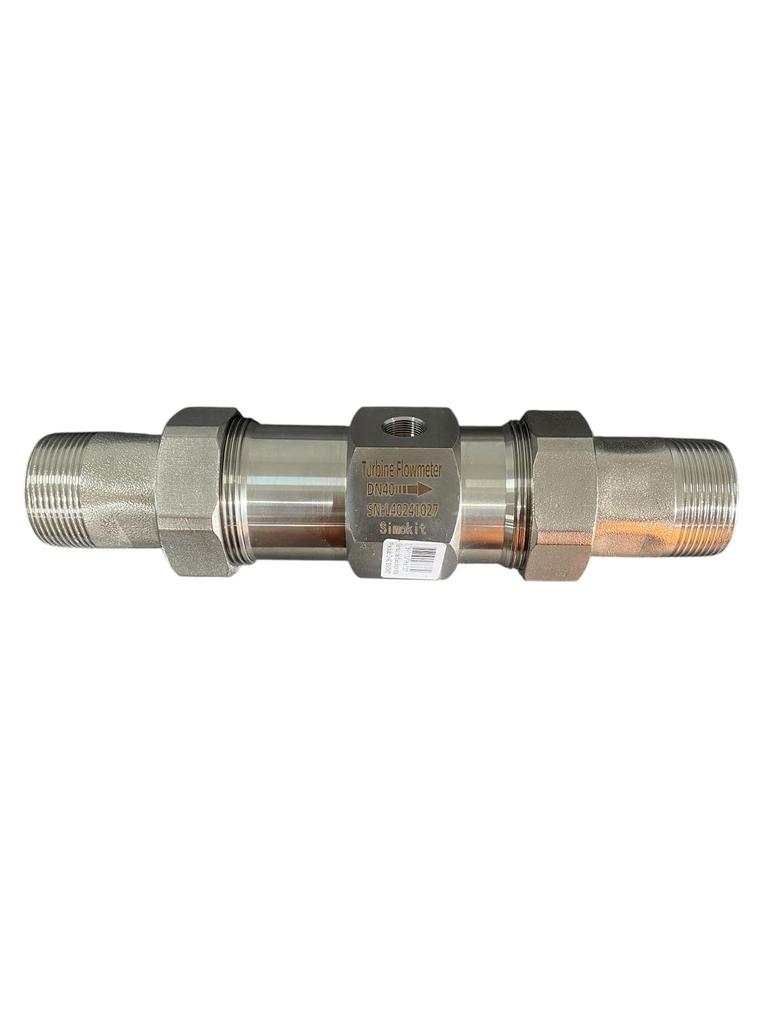

Sensor de fluxo Inox Alta Precisão DN40 SIMOKIT – Com Luva de União

O Medidor de Vazão Turbina Líquida SIMOKIT AP (doravante denominado sensor), juntamente com o instrumento de exibição, forma um medidor de vazão de turbina capaz de medir o fluxo volumétrico e o volume total de líquidos, além de possibilitar o controle quantitativo.

O sensor possui alta precisão, excelente repetibilidade, saída de sinal por pulso elétrico, ampla faixa de medição, baixa vazão mínima, estrutura compacta e leve, fácil instalação e manutenção, grande capacidade de circulação e baixa perda de pressão. Também apresenta alta resistência à interferência eletromagnética e à vibração, podendo operar em condições severas, como altas temperaturas, altas pressões e baixas temperaturas.

É amplamente utilizado nas indústrias de petróleo, química, metalurgia, fabricação de papel, além da medição de GLP, óleo refinado, petróleo bruto leve, líquidos orgânicos e inorgânicos. É um instrumento ideal para medição de vazão em processos industriais, comerciais e aplicações voltadas à economia de energia.

Características

• Alta precisão de medição:
  • Líquidos: ±0,5%.
  • Gases: ±1,5%.
• Ampla faixa de medição, com relação de até 10:1.
• Faixa de temperatura do fluido de -25°C a +110°C.
• Baixa perda de pressão (aproximadamente 1/4 a 1/2 da perda de um medidor de vazão por orifício), proporcionando maior economia de energia.
• Elemento sensor construído no corpo do vórtice, sem contato direto com o fluido, garantindo alta confiabilidade, excelente relação sinal-ruído, alta sensibilidade e estabilidade do ponto zero.
• Indicado para medição de líquidos, gases, vapor saturado e vapor superaquecido.
• Para medição de líquidos, normalmente não é necessária compensação. Para gases e vapor, recomenda-se compensação de temperatura e pressão.
• Sem peças móveis, com estrutura resistente ao desgaste, simples, robusta e de baixa manutenção.
• Instalação nas posições horizontal, vertical ou inclinada.
• Disponível em diversas configurações de montagem, como segmento de tubo, plug-in, flange e flange para braçadeira.
• Disponível em diâmetros de DN15 a DN300.
• Opções de saída:
  • Sinal de pulso;
  • Corrente 4–20 mA (2 fios);
  • Interface RS-485;
  • Protocolos HART e Modbus (opcionais).
• Mede tanto a vazão instantânea quanto a vazão acumulada de líquidos, gases e vapor (incluindo gases comprimidos).
• Amplamente utilizado nas indústrias de petróleo, química, metalurgia, abastecimento de água e redes de distribuição de gases.

Especificação

• Vazão máxima: 20.000 litros/hora
