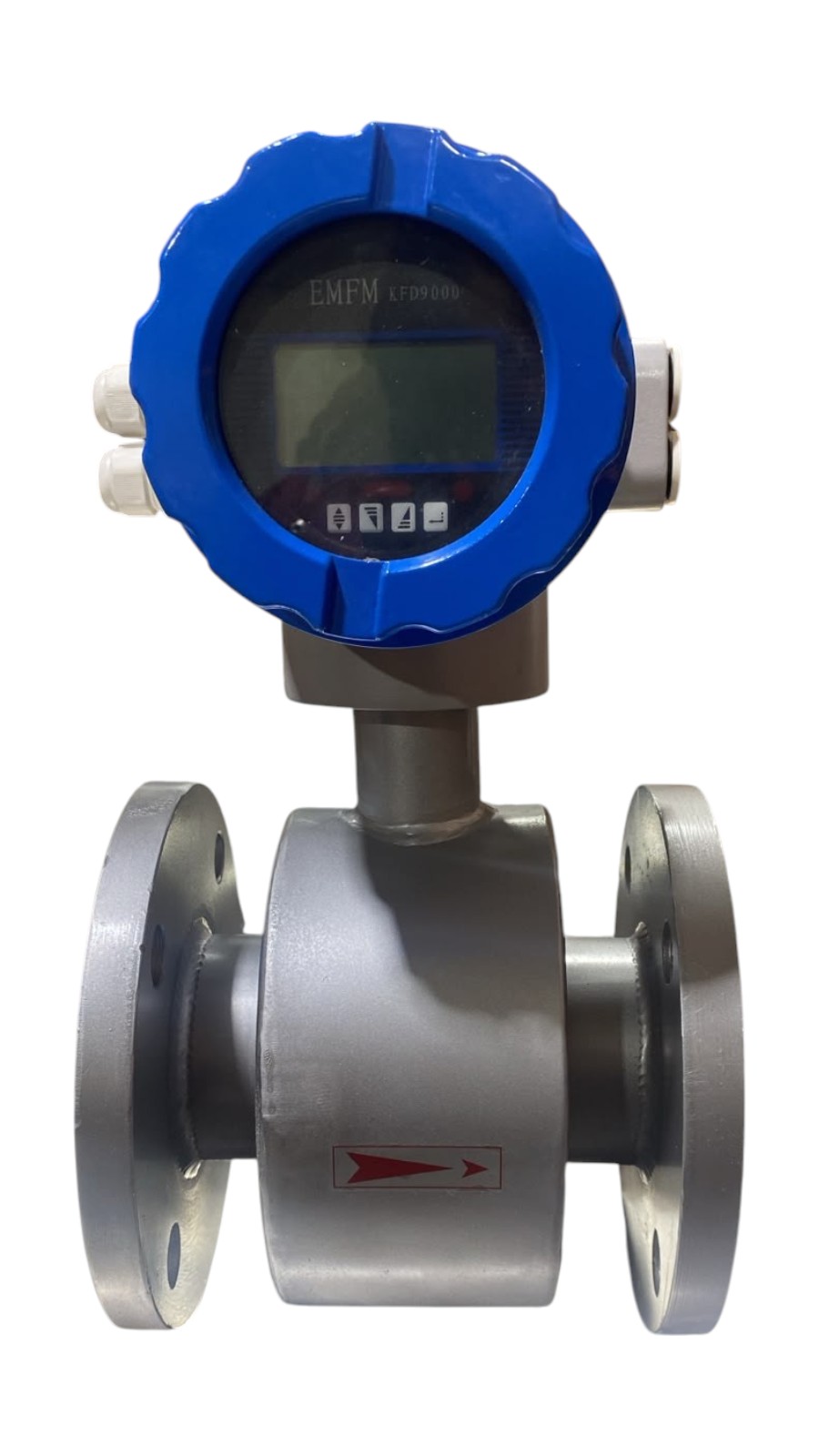

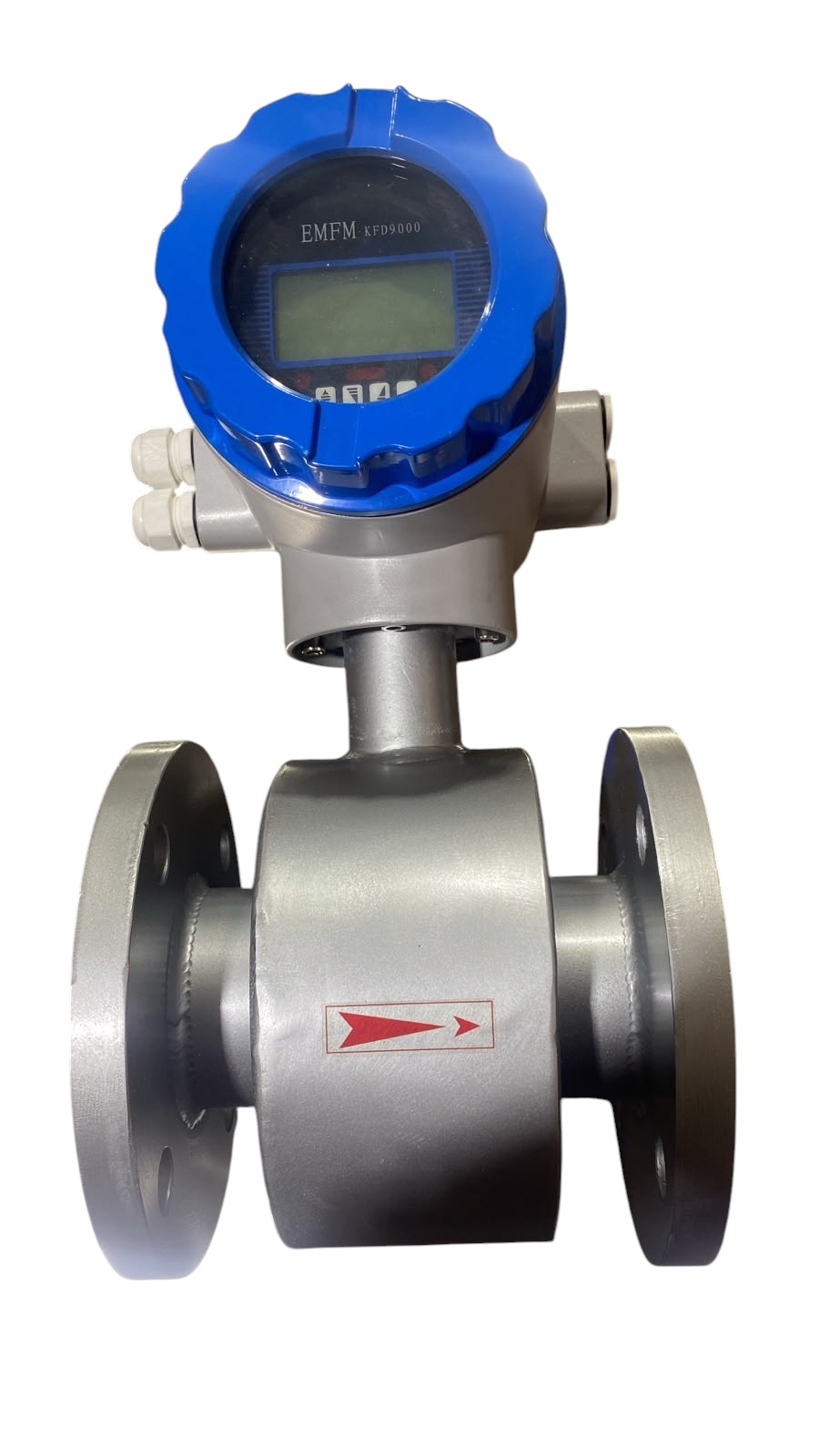

MEDIDOR DE FLUXO ELETROMAGNÉTICO DN65

O Medidor de Vazão Eletromagnético Simokit DN65 é desenvolvido para medição de vazão de líquidos condutivos em processos industriais, com faixa de vazão de 6 a 60 m³/h e precisão de ±0,5%.

Seu funcionamento é baseado na Lei de Faraday, sem partes móveis ou obstruções internas, proporcionando medição estável, sem perda de carga adicional e com baixa necessidade de manutenção.

Possui display LCD integrado para indicação da vazão instantânea, velocidade do fluido e volume totalizado. Conta com saída analógica 4–20 mA e comunicação RS485 Modbus RTU, permitindo integração com CLPs e sistemas supervisórios.

Especificações Técnicas:

• Modelo: ECLBG65AFJ1C3D1K1NV0
• Faixa de vazão: 6 a 60 m³/h
• Vazão máxima: 60 m³/h
• Vazão mínima: 6 m³/h
• Faixa de velocidade de vazão: 0,1 a 15 m/s
• Diâmetro nominal: DN65 (65 mm)

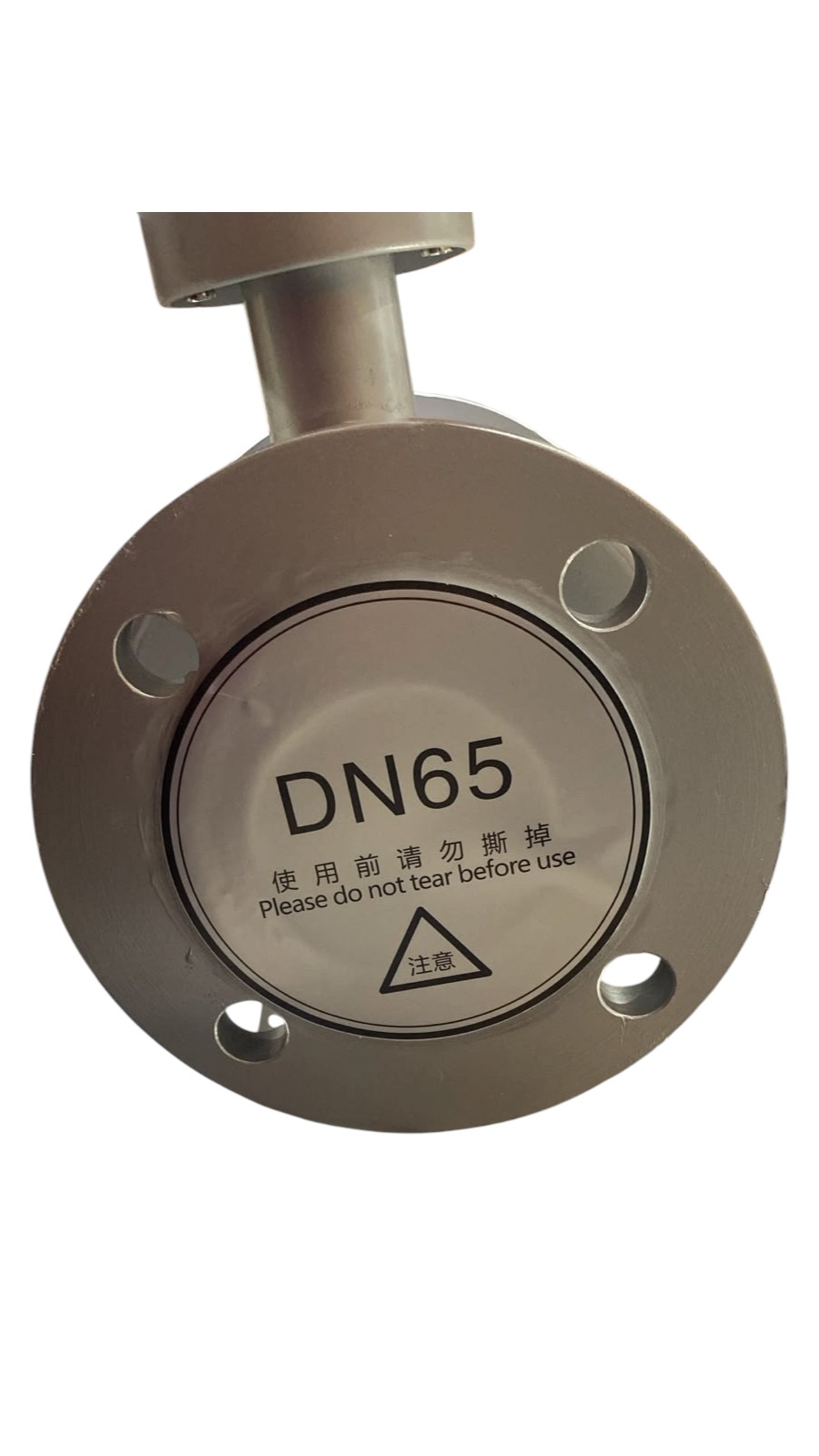

• Conexão: Flangeada DN65
• Pressão operacional máx.: 1,6 MPa (16 bar)
• Precisão: ±0,5%
• Material do corpo: Aço carbono
• Revestimento interno: PTFE
• Eletrodos: Aço inox 316L
• Condutividade mínima: 50 µS/cm
• Faixa de temperatura operacional: ambiente de -10 °C a +60 °C; fluido até 70 °C
• Proteção: IP65
• Display: LCD integrado
• Indicações: Vazão instantânea, velocidade, percentual da escala e totalizadores
• Saída analógica: 4–20 mA (carga até 750 Ω)
• Saída digital: Pulso ou frequência até 5000 Hz
• Comunicação: RS485 Modbus RTU (1200 a 38400 bps)
• Alimentação: 85 a 250 VCA (45–63 Hz) ou 20 a 36 VCC, conforme versão
• Consumo: Inferior a 20 W
• Conversor: KFD-9000 integrado
• Umidade relativa: 5% a 90%

Funções Integradas:
Detecção de tubo vazio, corte de vazão baixa, supressão de picos de medição, alarmes de limites alto e baixo e registro de tempo sem energia.

Aplicações:
Indicado para sistemas de abastecimento e tratamento de água, efluentes, bombeamento, processos industriais e sistemas de automação que utilizam líquidos com condutividade elétrica mínima de 50 µS/cm.

Fabricante: Simokit Tecnologia.
