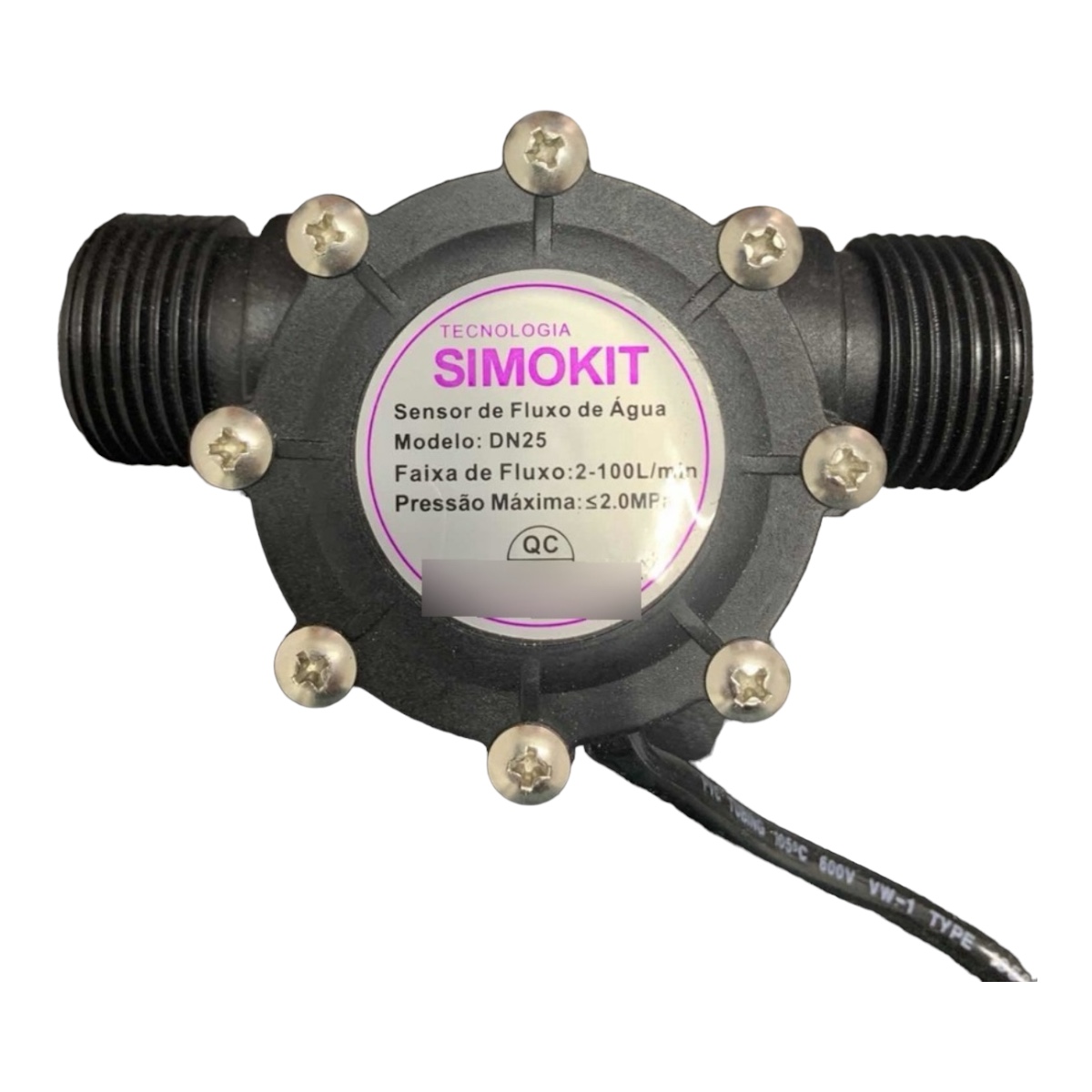

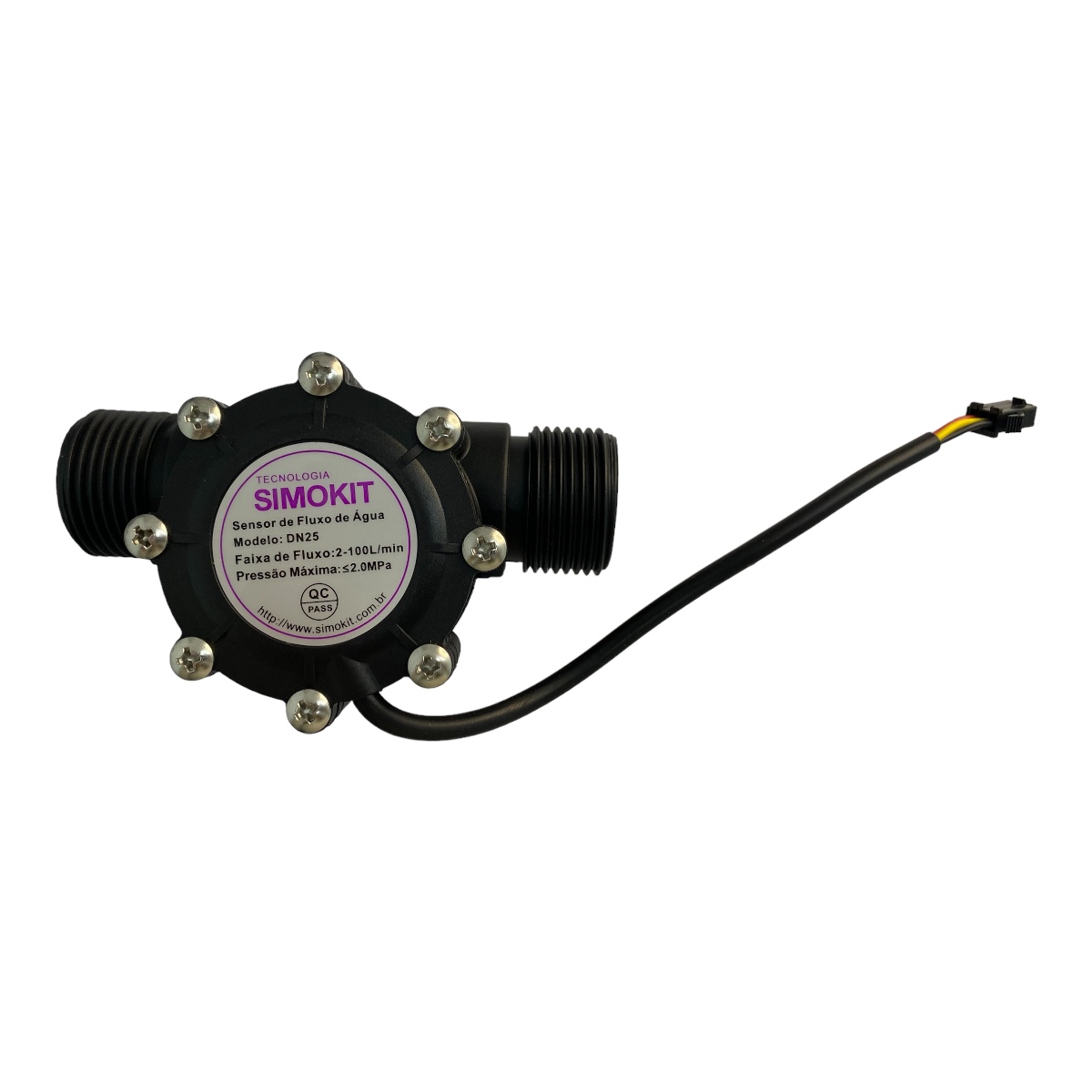

Sensor De Fluxo DN25

O Sensor de Fluxo DN25 mede a vazão em tubulações de 1″. Dentro dele, uma turbina gira com a passagem do líquido e um sensor de efeito Hall converte cada volta em pulsos proporcionais ao volume. O sinal é lido por CLPs, controladores, dosadores e microcontroladores. É indicado para dosadores de água, irrigação, reservatórios e monitoramento de consumo.

Especificações técnicas

• Modelo: Sensor de Fluxo DN25
• Conexão: rosca G (BSP) macho 1″
• Faixa de vazão: 2 a 100 L/min
• Relação pulso/litro: 64,8 pulsos/L
• Frequência: F (Hz) = 1,08 × Q (L/min)
• Precisão: ±3% (até ±5%)
• Saída: pulso NPN (onda quadrada)
• Alimentação: 5 a 24 Vdc · corrente máx. 15 mA
• Pressão máxima: 1,75 MPa
• Temperatura de operação: -25 °C a 80 °C
• Material: poliamida
• Fluidos: água limpa, água potável, óleos leves e líquidos de baixa viscosidade não corrosivos

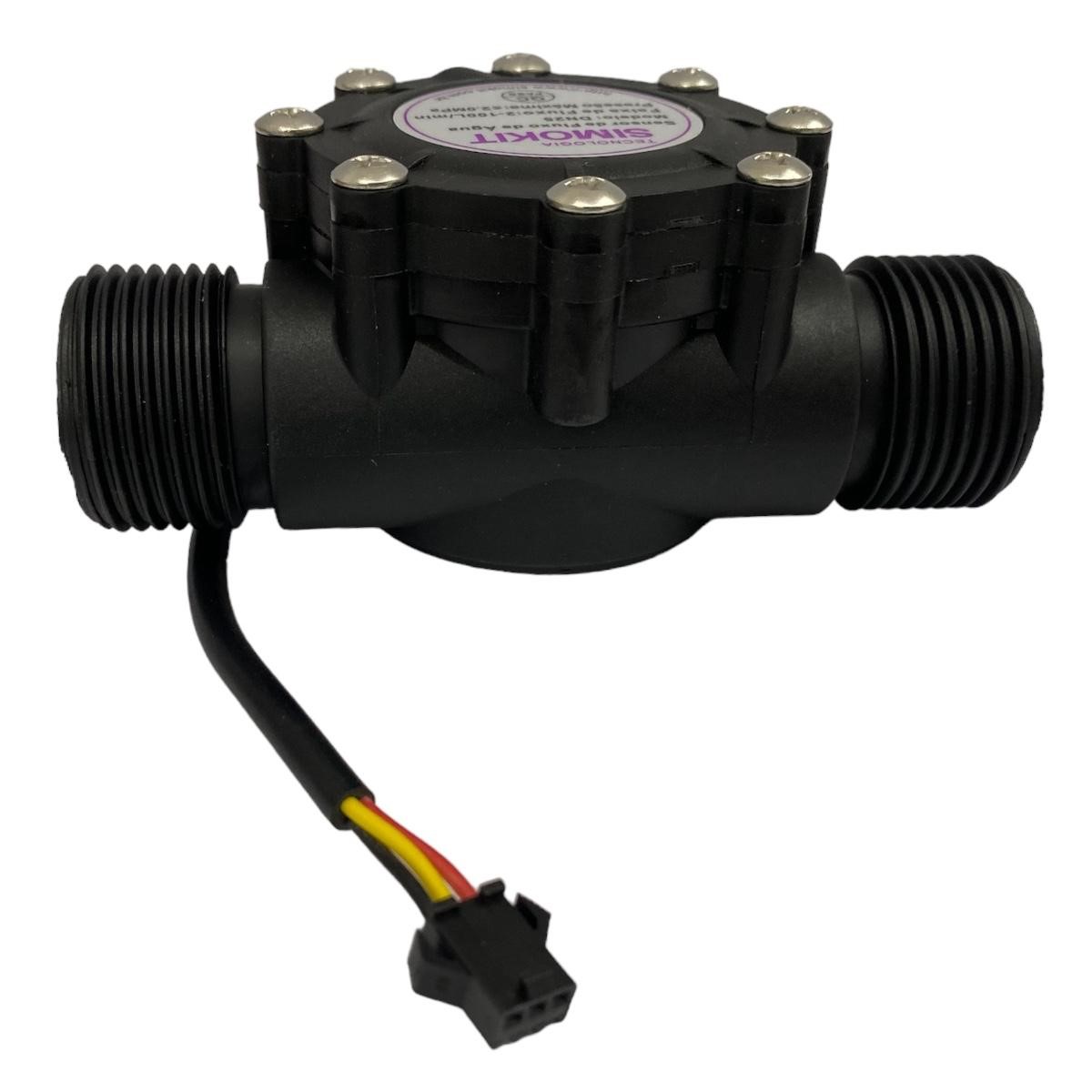

• Ligação: vermelho = + · preto = GND · amarelo = sinal (NPN)
• Instalação: na horizontal, no sentido da seta, com 250 mm de trecho reto antes e depois do sensor
