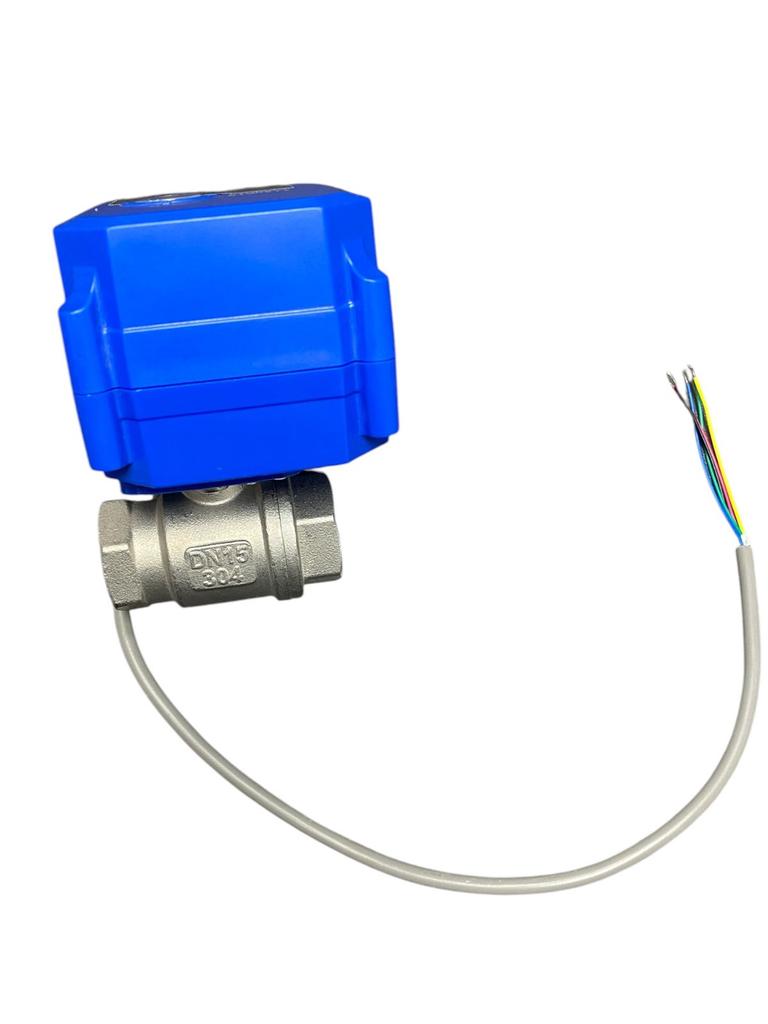

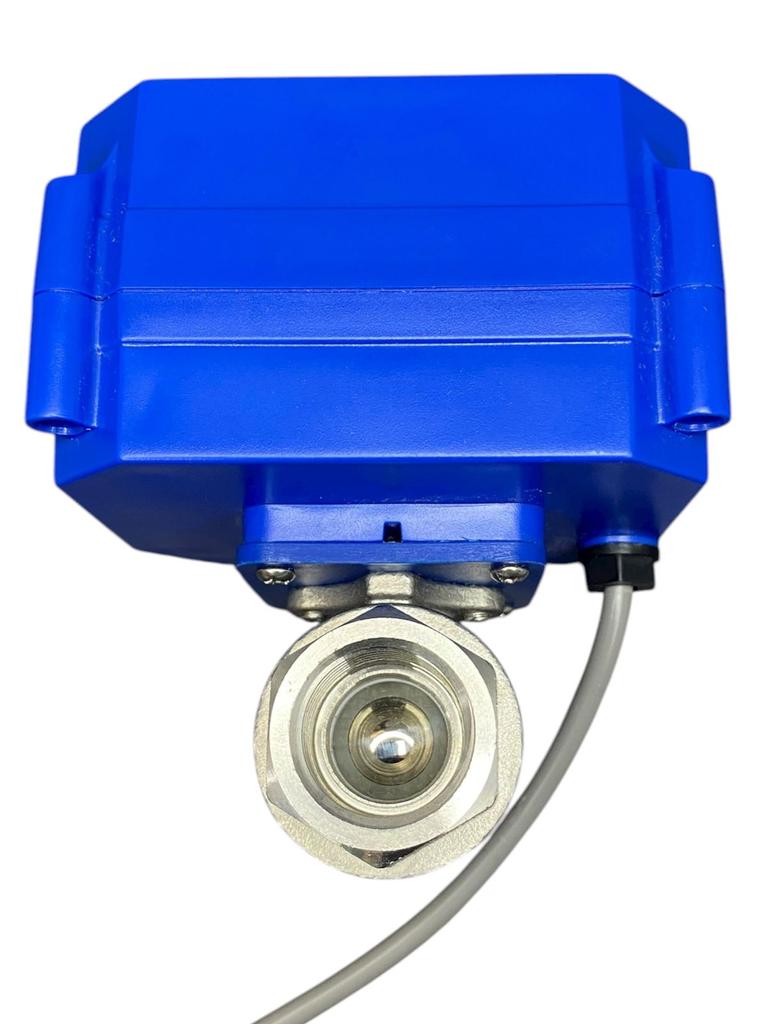

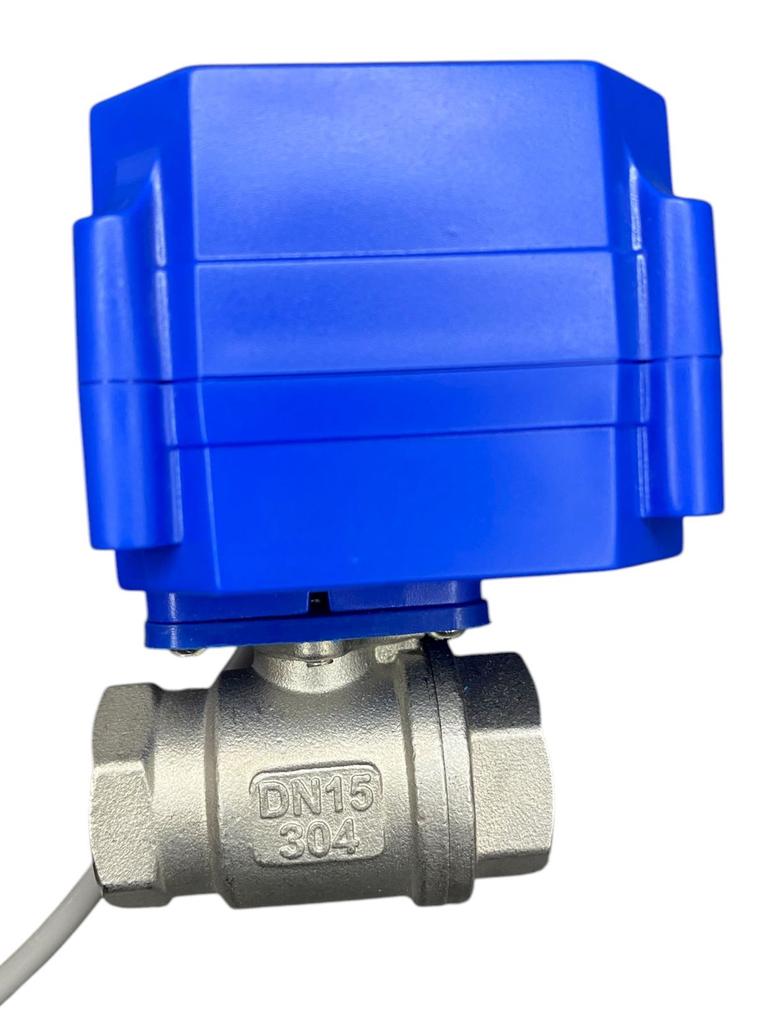

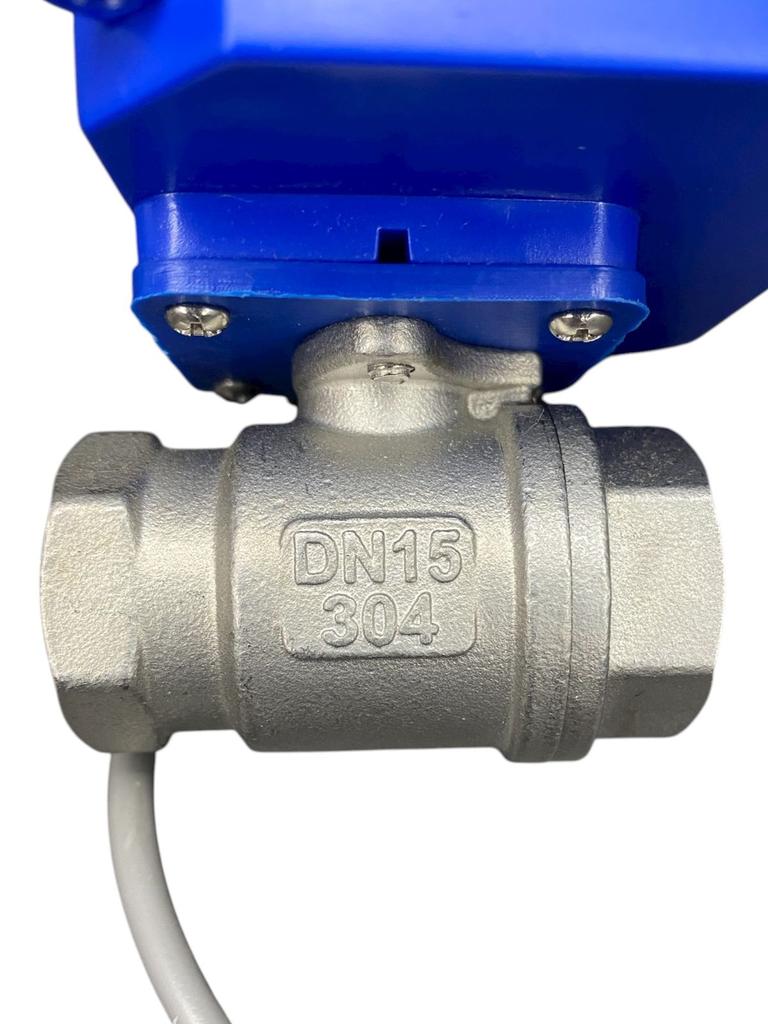

Válvula Esfera Reta Inox DN15 CR04S 9-24v

Atuador Elétrico CR04S

• Alimentação de Feedback: DC ≤ 36V

• Corrente Máxima: 0,5A

• Fiação:

  • Amarelo (YW) – Controle de abertura (SW)

  • Azul (BU) – Controle de fechamento (SW)

  • Verde (GR) – Sinal posição aberta (OLS)

  • Vermelho (RD) – Sinal posição fechada (CLS)

  • Preto (BK) – Comum (COM)

Funcionamento:

• Com o fio de controle conectado (SW), a válvula abre, reconhece a posição e a alimentação é desligada automaticamente, permanecendo totalmente aberta. Saída de sinal de posição aberta.

• Com o fio de controle desconectado (SW), a válvula fecha, reconhece a posição e a alimentação é desligada automaticamente, permanecendo totalmente fechada. Saída de sinal de posição fechada.

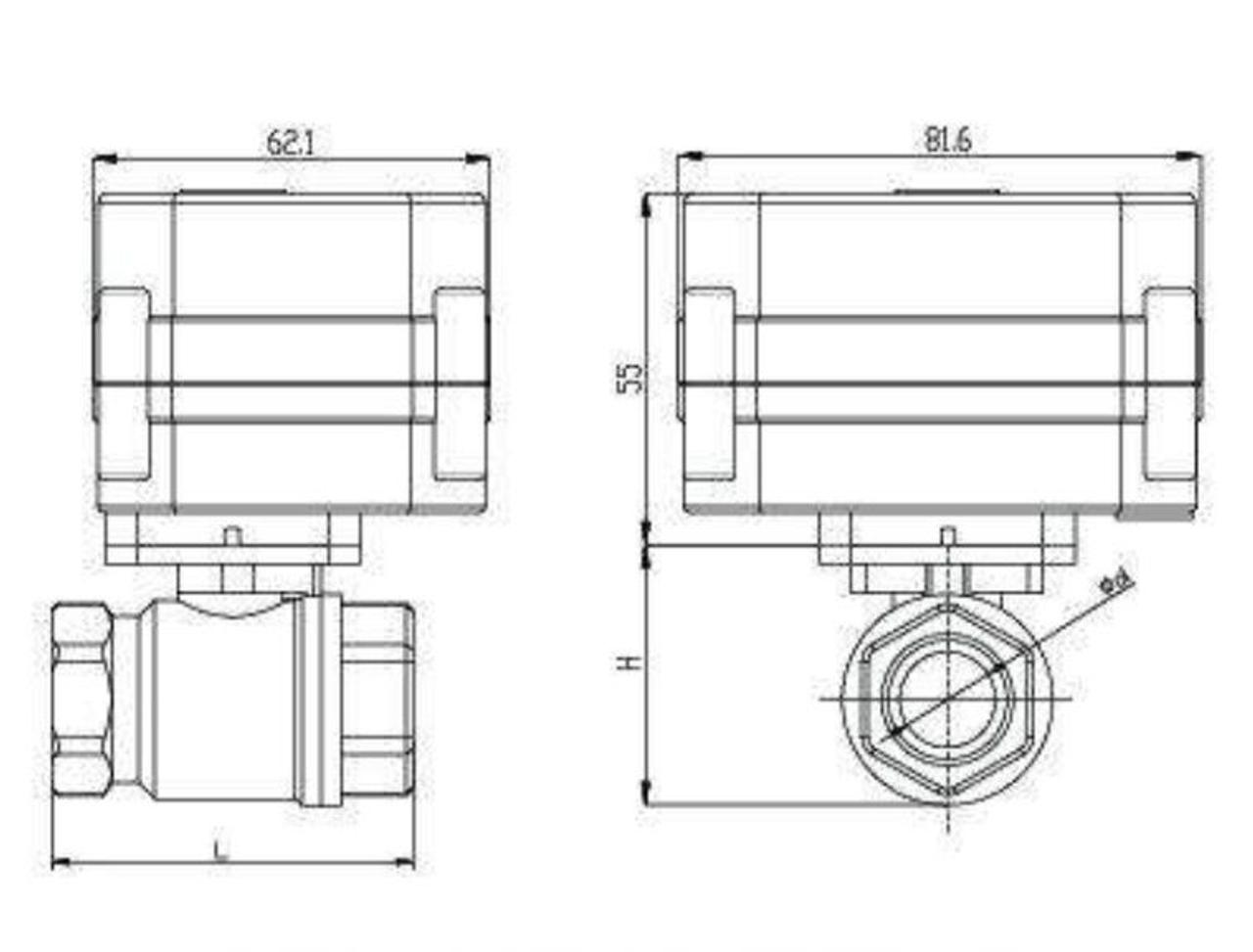

Dimensões:

• Largura: 62,1 mm

• Comprimento: 81,6 mm

• Altura até o centro: 55 mm

• Altura total (H): conforme diâmetro da válvula

• Comprimento total (L): conforme diâmetro da válvula

• Diâmetro interno da conexão (Ød): conforme modelo
