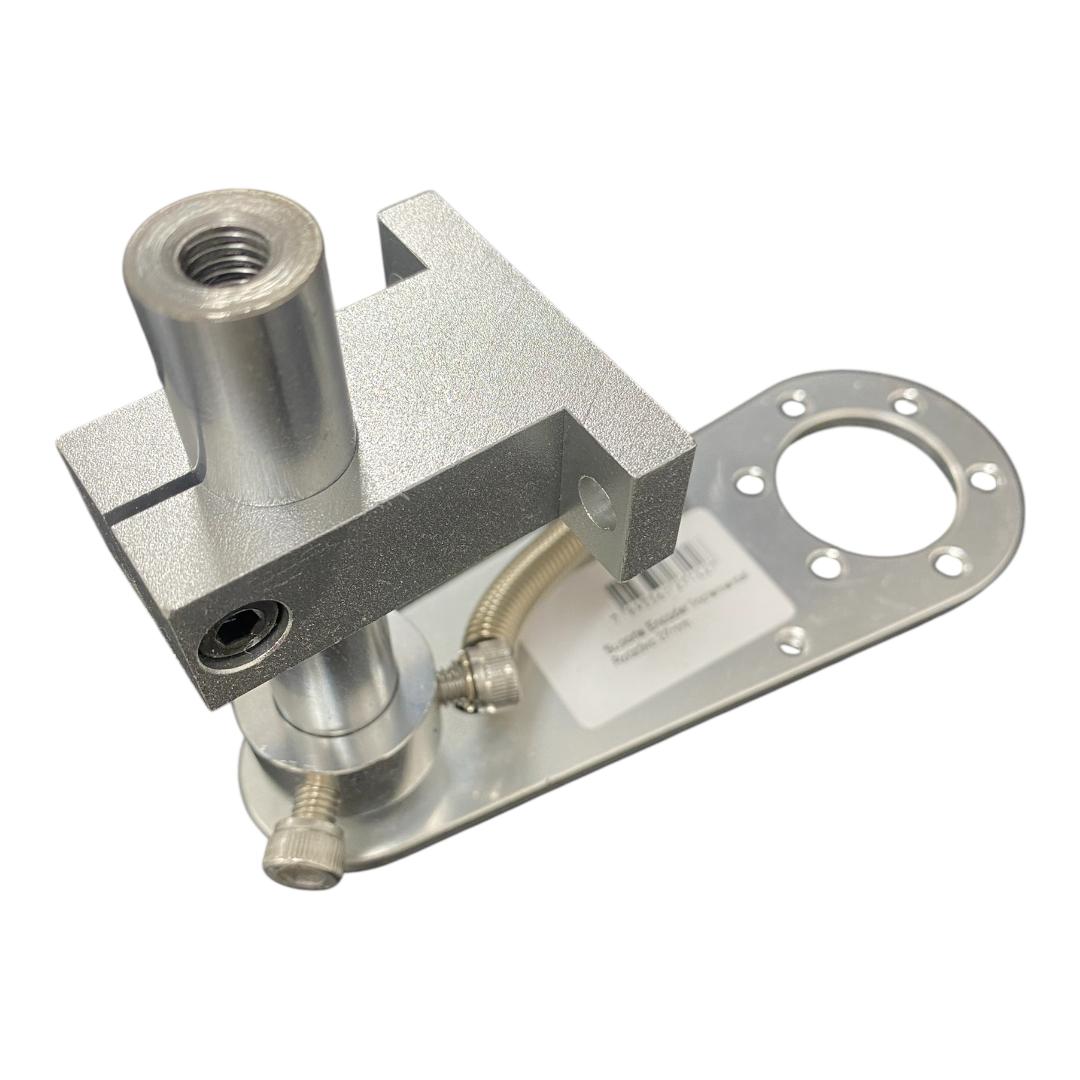

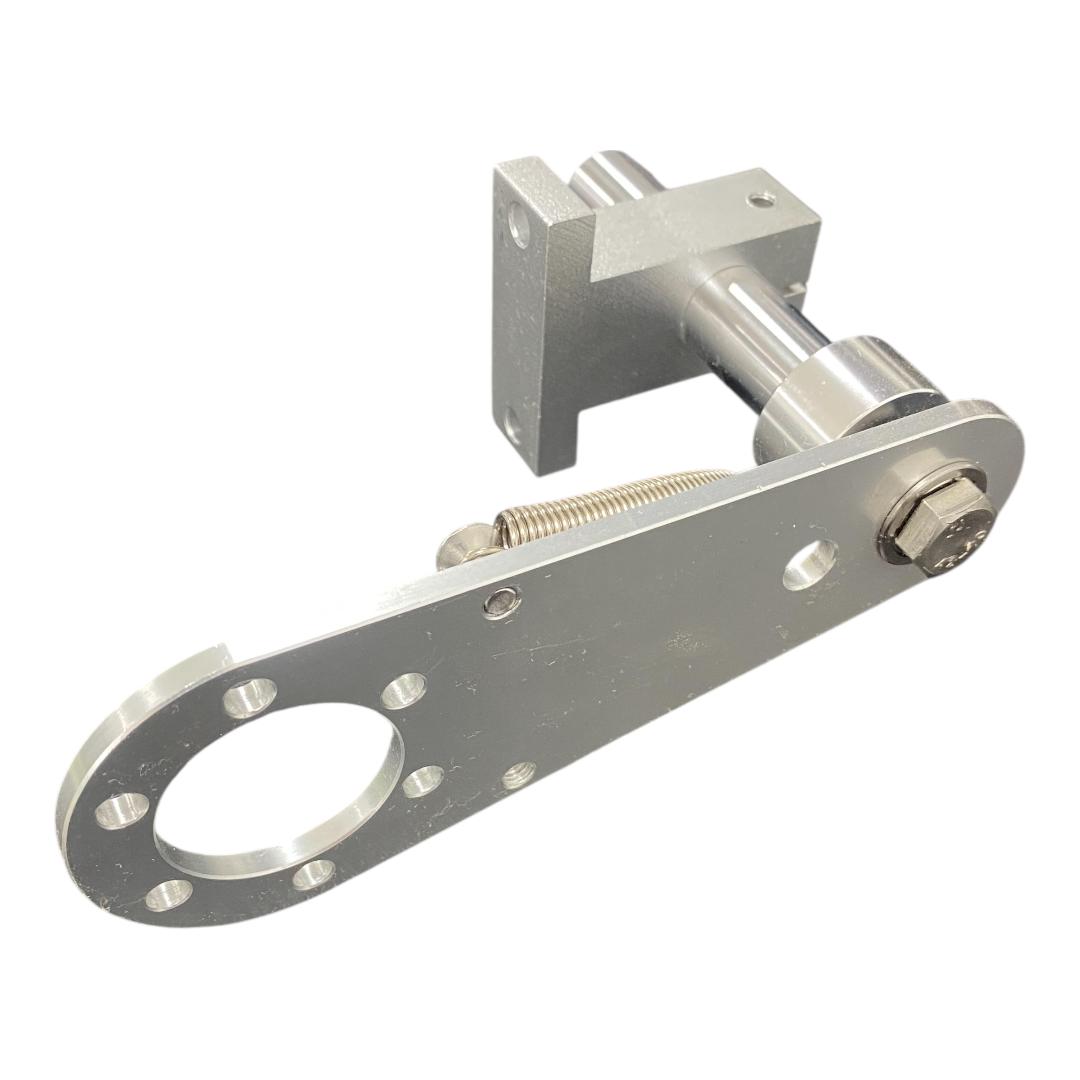

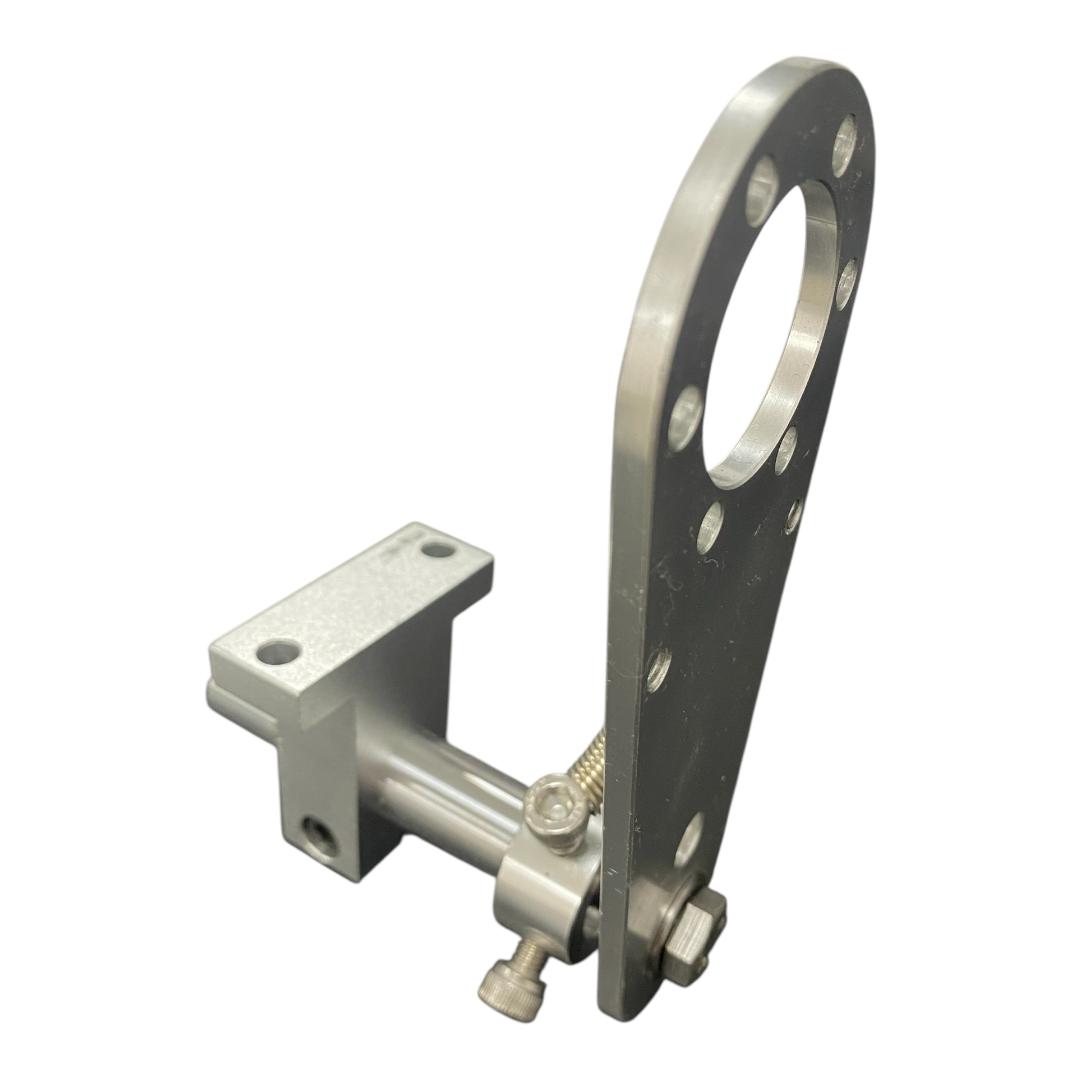

Suporte Encoder Incremental Rotativo 37 mm

Características

• Fabricado em liga de alumínio de alta resistência, proporcionando excelente durabilidade e longa vida útil.
• Estrutura compacta, leve e de fácil instalação.
• Sistema com mola de compensação, que mantém o encoder alinhado e reduz esforços mecânicos no eixo.
• Ideal para montagem de encoders incrementais rotativos em aplicações industriais.
• Compatível com encoders de 58 mm de diâmetro externo (padrão Hole 36 / flange Ø58 mm).

Especificações Técnicas

• Modelo: Simokit DN36 (Hole 36)
• Material: Liga de Alumínio
• Diâmetro da flange do encoder: 58 mm
• Diâmetro do rolamento: 16 mm
• Diâmetro interno do rolamento: 8 mm
• Distância entre furos de fixação (K): 48 mm
• Diâmetro dos furos de fixação (Z): 37 mm
• Espessura da chapa (L): 5 mm
• Altura (H1): 58 mm
• Altura do centro do encoder (H2): 33 mm
• Comprimento total (C1): 140 mm
• Comprimento útil (C2): 95 mm

Compatibilidade

Compatível com encoders incrementais rotativos que utilizam flange de Ø58 mm, como o IFM RV3100 e outros modelos com o mesmo padrão de fixação.
