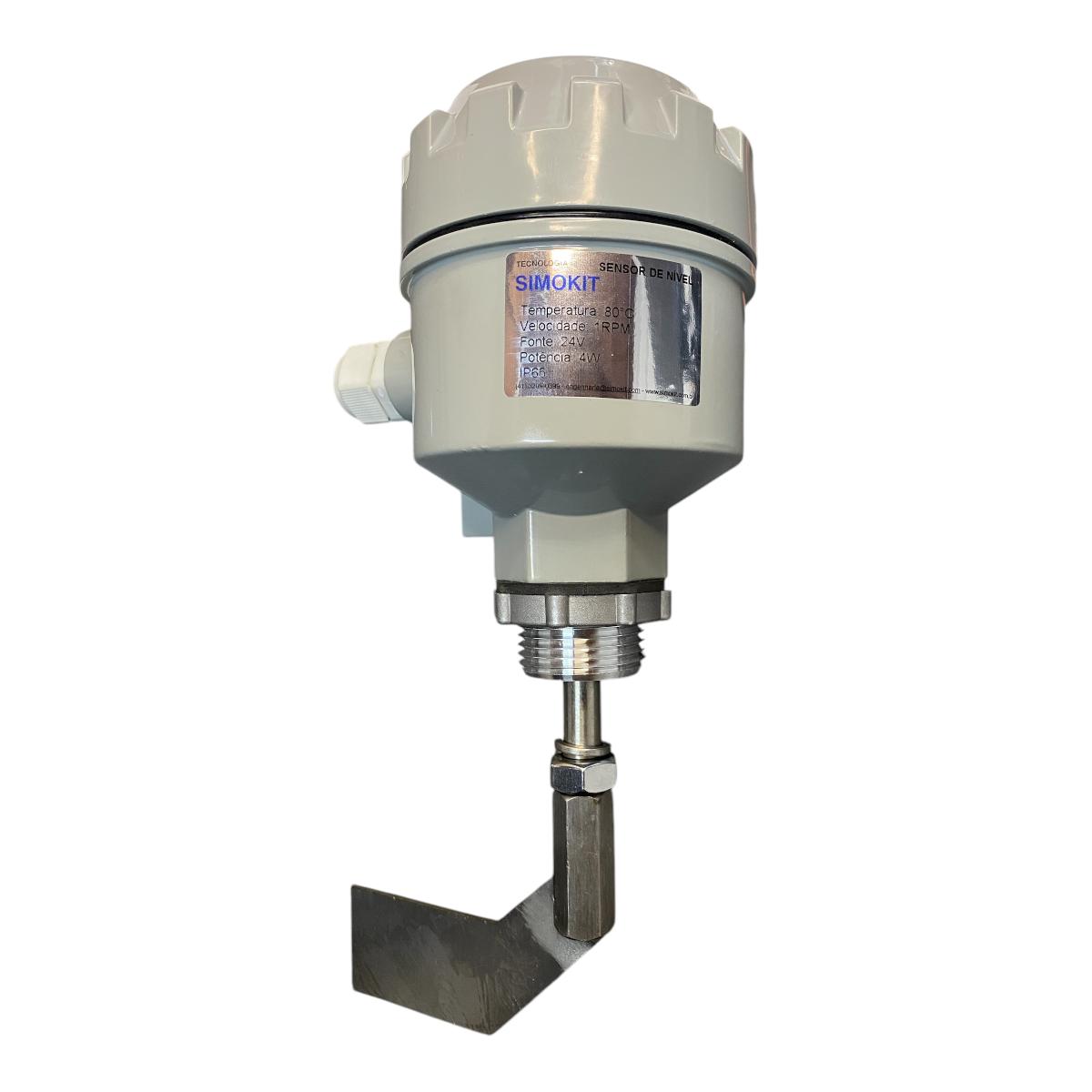

Sensor de Nível Modelo de Pá Rotativa 220v

Manual do Interruptor de Nível Tipo Pá Rotativa

Parâmetros básicos:
Tensão: 220VAC/50Hz
Contato: SPDT 5A/250VAC
Carga: 1500VA/minuto
Densidade aplicável: ≥0,5g/cm³
Consumo de energia: 4W
Velocidade da pá: 1 RPM
Torque de medição: 1,0 N·m
Faixa de temperatura de trabalho:
Padrão: -20~80°C
Alta temperatura: -20~400°C
Princípio de funcionamento:
O interruptor de nível do tipo pá rotativa utiliza um motor para acionar o eixo da pá. Quando a pá entra em contato com o material, a rotação é bloqueada, acionando um mecanismo interno que gera um sinal de saída para indicar a presença do material.

Instruções de instalação:
Para instalação em silos, recomenda-se manter uma temperatura ambiente entre -15°C e 60°C.
Certifique-se de que o local de instalação não tenha fortes vibrações ou umidade excessiva.
Evite a instalação em locais com grande fluxo de material para evitar impactos diretos na pá.
O dispositivo pode ser instalado lateralmente ou verticalmente.
Para evitar o acúmulo de material na pá, recomenda-se instalar em ângulo ou com defletores de proteção.
Se for instalado em um tanque grande (acima de 20m de altura), use suportes para reforçar a estrutura.
Após a instalação, certifique-se de que a pá gira livremente antes de ligar a energia.
Se a instalação for em ambiente externo, proteja o equipamento contra chuva e umidade.
A fiação elétrica deve estar de acordo com o diagrama fornecido.
Após a instalação, ligue o equipamento e verifique seu funcionamento.
Solução de Problemas Comuns:
Nº    Falha    Possível Causa    Solução
1    A pá não gira    O tamanho da pá não corresponde ao espaço disponível    Redimensione a pá conforme necessário
2    A pá está deformada    Impacto forte do material    Adote medidas para reduzir o impacto
3    A pá não gira    1. Falha na conexão elétrica 2. Motor queimado    1. Verifique as conexões 2. Substitua o motor
Manutenção e Inspeção:
Verifique regularmente se o eixo da pá está desgastado ou danificado.
Inspecione se a pá está dobrada ou deformada devido ao impacto do material.
Certifique-se de que não há acúmulo de sujeira ou materiais estranhos que possam afetar o funcionamento.
Se houver necessidade de substituição de peças, utilize apenas peças originais para garantir a confiabilidade do equipamento.
Diagrama de Fiação:
O diagrama mostra as conexões dos terminais para alimentação e saída de sinal (NC, COM, NO).
