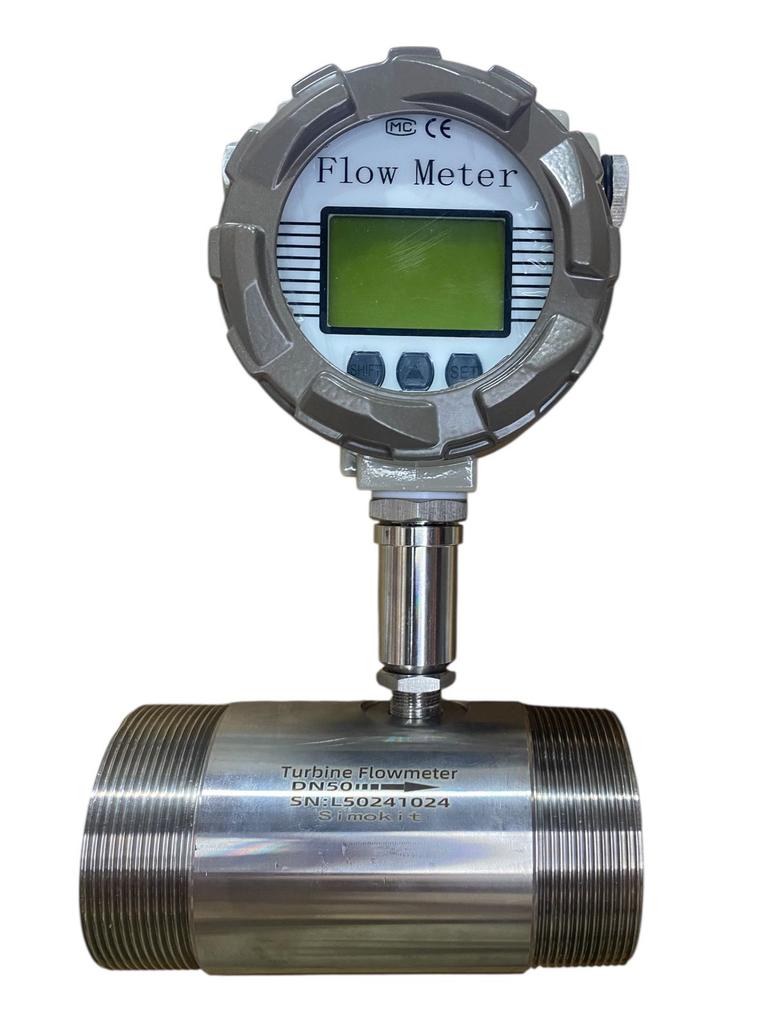

Sensor de fluxo inox Alta Precisão Dn50 LCD 4-20mA

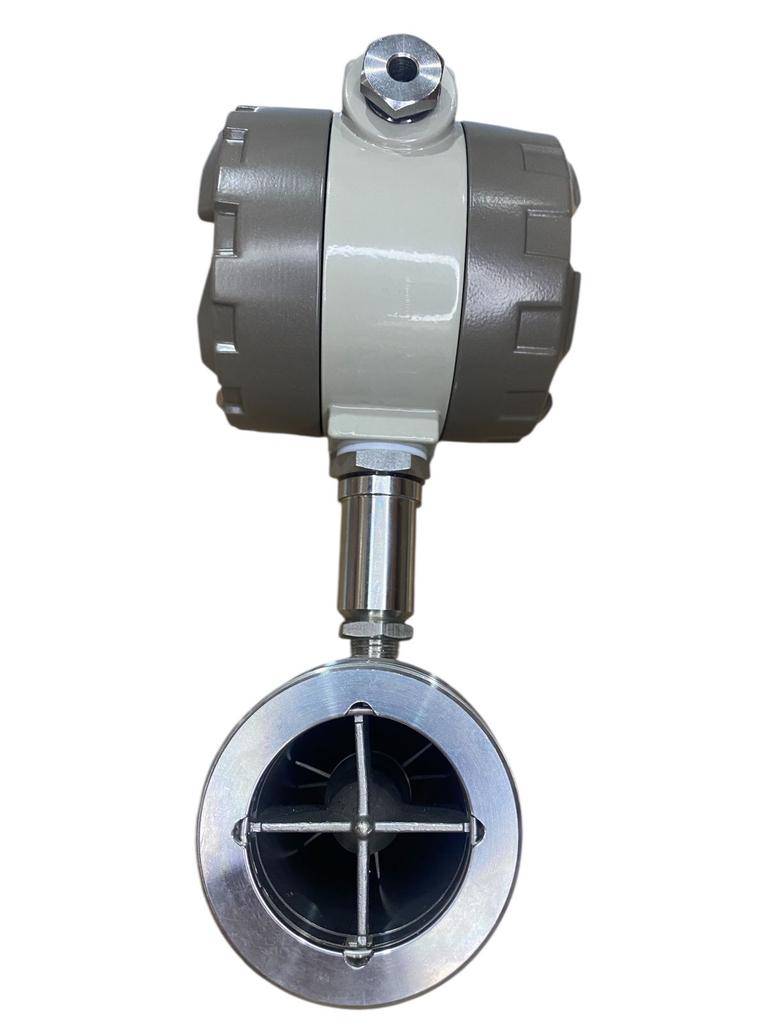

O Kit Sensor de Fluxo Inox Alta Precisão DN50 com Transdutor LCD Simokit mede a vazão em linhas de 2″ com precisão de ±0,5% da leitura e mostra a medição no próprio equipamento. Por dentro, o líquido gira uma turbina axial. O transdutor exibe no display LCD a vazão instantânea e o total acumulado e transmite o sinal 4-20 mA, pulso ou RS485 para CLPs, IHMs e supervisórios. É indicado para controle de processos, dosagem industrial, monitoramento de consumo, tratamento de água e indústrias química, alimentícia, de bebidas e de papel e celulose.

O corpo é de aço inox 304, e a turbina, de aço inox 2Cr13, o que garante resistência mecânica, baixa perda de carga e longa vida útil.

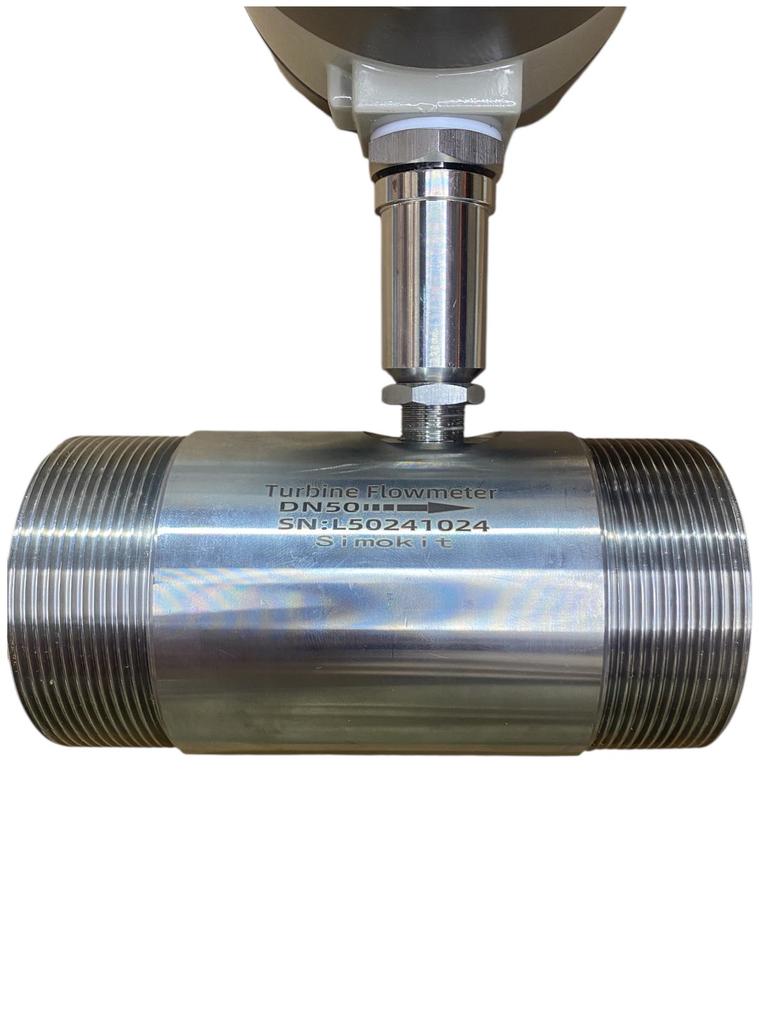

Sensor de fluxo

• Modelo: Sensor de Fluxo Turbina Inox DN50
• Conexão hidráulica: rosca 2″
• Faixa de vazão: 4 a 40 m³/h (4.000 a 40.000 L/h)
• Precisão: ±0,5% da leitura
• Rangeabilidade: 1:10
• Pressão máxima: 2,5 MPa
• Temperatura do fluido: até 100 °C (versões para 120 °C e 150 °C)
• Temperatura ambiente: -30 °C a 60 °C
• Material: corpo em aço inox 304 (316L opcional), turbina em aço inox 2Cr13, guia em inox 304 e rolamentos em liga YS8
• Grau de proteção: IP65
• Área classificada: Ex d IIC T6 Gb
• Interface elétrica: rosca interna M20 × 1,5
• Comunicação: RS485 (Modbus-RTU)
• Fluidos: água, diesel, óleos leves, combustíveis, álcoois (metanol, etanol) e fluidos de processo limpos

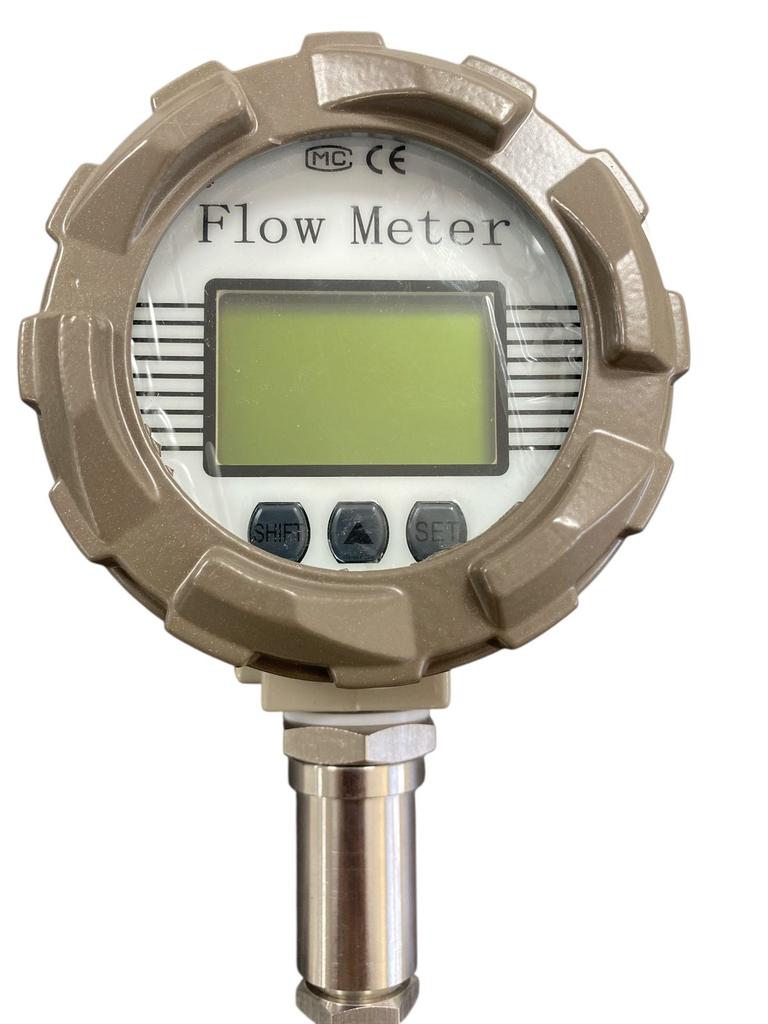

Transdutor LCD

• Display: LCD com luz de fundo, vazão instantânea e totalizador (o totalizador pode ser zerado)
• Teclado: 3 teclas para navegação e configuração
• Unidades configuráveis: m³/h, m³/min, L/h, L/min, kg/h, kg/min, t/h e GPM
• Saídas: 4-20 mA (2 fios) · pulso (frequência) · RS485
• Alimentação: 24 Vdc (12 a 30 Vdc) ou bateria de 3,6 V
• Temperatura ambiente: -20 °C a 65 °C
• Distância de transmissão: até 1.000 m
• Calibração: coeficiente ajustável, correção em até 4 faixas de vazão e corte de vazão baixa
• Medição em massa: densidade configurável para leitura em kg ou t
• Viscosidade do fluido: até 5 cSt (acima disso, é preciso calibrar com o líquido real)
• Ligação: I+ / I− = 4-20 mA · F+ / Fout / F− = pulso · A / B = RS485 · 3.6+ / 3.6− = bateria

Instalação: no sentido da seta, com trecho reto de 1.000 mm antes (20 vezes o diâmetro) e 250 mm depois (5 vezes o diâmetro) do sensor, filtro antes e válvula de controle depois. Encha a linha devagar antes de abrir a válvula de saída.

Itens inclusos:

• 1 sensor de fluxo turbina inox DN50 com transdutor LCD
