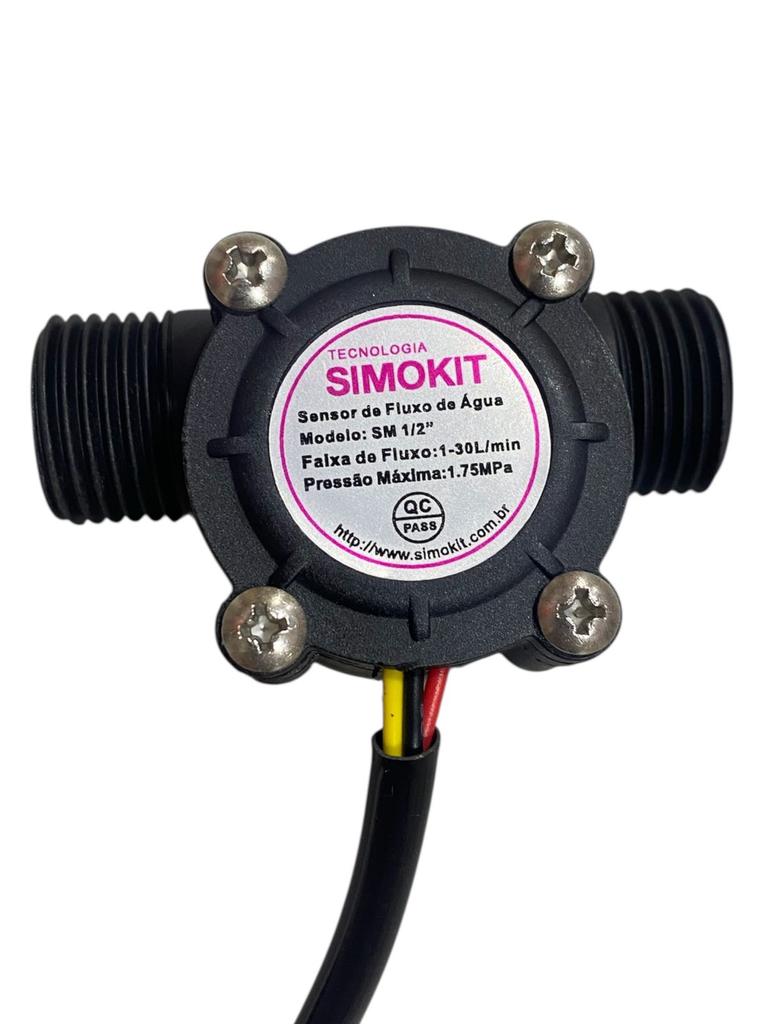

Sensor de fluxo de água DN15

O Sensor de Fluxo DN15 mede a vazão em tubulações de 1/2″. Dentro dele, uma turbina gira com a passagem do líquido e um sensor de efeito Hall converte cada volta em pulsos proporcionais ao volume. O sinal é lido por CLPs, controladores, dosadores e microcontroladores. É indicado para dosadores de água, aquecedores a gás, automação residencial e monitoramento de consumo.

Especificações técnicas

• Modelo: Sensor de Fluxo DN15
• Conexão: rosca G (BSP) macho 1/2″
• Faixa de vazão: 1 a 30 L/min
• Relação pulso/litro: 450 pulsos/L
• Frequência: F (Hz) = 7,5 × Q (L/min)
• Precisão: ±3% (até ±5%)
• Saída: pulso NPN (onda quadrada)
• Alimentação: 5 a 24 Vdc · corrente máx. 15 mA
• Pressão máxima: 1,75 MPa
• Temperatura de operação: até 80 °C
• Material: poliamida
• Fluidos: água limpa, água potável e líquidos de baixa viscosidade não corrosivos
• Ligação: vermelho = + · preto = GND · amarelo = sinal (NPN)
• Instalação: na horizontal, no sentido da seta, com 15 cm de trecho reto antes e depois do sensor
