Kit Dosador Por Peso c/ 4x Células De Carga 500kg cx de junção

PAINEL CLP DOSADOR AUTOMÁTICO PESO – KIT COM 4 CÉLULAS DE CARGA DE 2 TONELADAS

Sistema desenvolvido para dosagem automática por peso, ideal para ensacadeiras e outros processos industriais que necessitam controlar com precisão a quantidade de produto dosado.

O operador programa no controlador o peso desejado em kg e o sistema realiza automaticamente o acionamento e a parada da ensacadeira ao atingir o valor programado.

COMO FUNCIONA?

1. Programe no controlador a quantidade desejada em kg.
2. Pressione o botão verde INICIAR.
3. O painel aciona automaticamente o motor da ensacadeira através da saída 220 V.
4. As células de carga realizam continuamente a leitura do peso.
5. Ao atingir o peso programado, o painel desliga automaticamente a saída, encerrando a dosagem.

O sistema utiliza 4 células de carga tipo I com capacidade de 200 kg cada, permitindo realizar a pesagem diretamente na estrutura da ensacadeira.

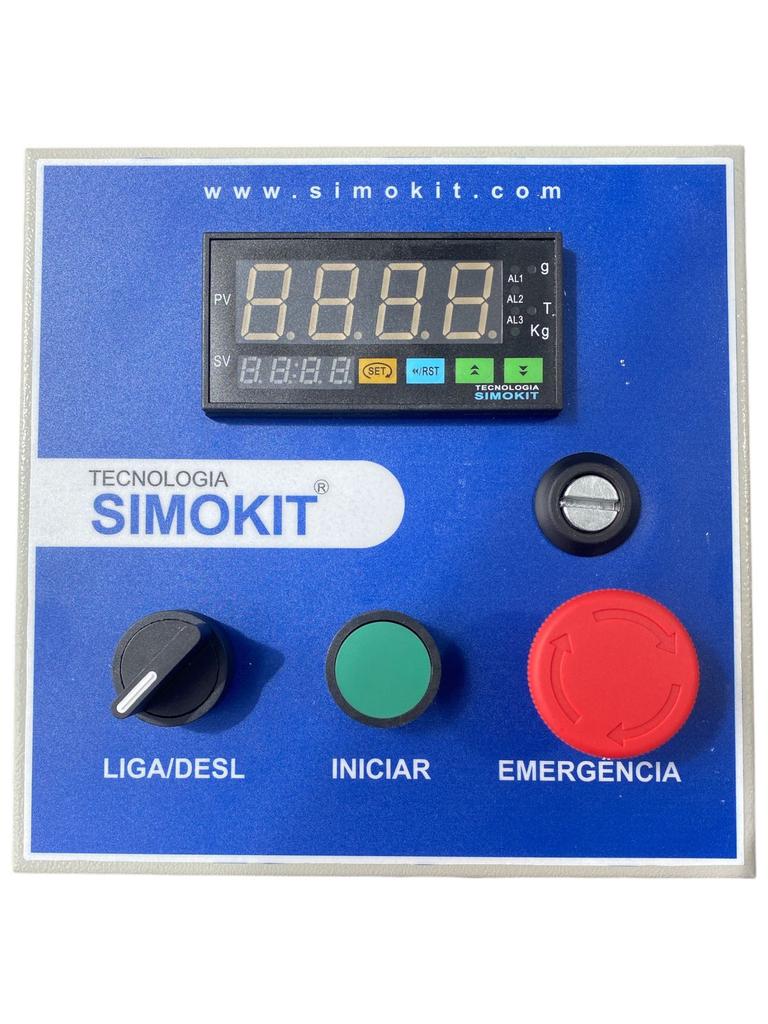

ESPECIFICAÇÕES DO PAINEL

Alimentação: 220 V
Saída para acionamento: 220 V
Dimensões do quadro: 20 × 20 × 15 cm
Proteção: 6 A
Comandos: Liga/Desliga, Iniciar e Emergência
Precisão do controlador: 0,2% FS ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: ≥ 16 leituras/segundo
Entrada: sinal em mV para células de carga
Quantidade de células suportadas: 1 a 4 células de carga

CÉLULAS DE CARGA TIPO I – 500 KG

Capacidade nominal: 500 kg por célula
Sensibilidade: 2,0 ± 0,05 mV/V
Classe de exatidão: C3
Efeito da temperatura na sensibilidade: 0,03% F.S/°C
Efeito da temperatura no zero: 0,03% F.S / 10 °C
Histerese: 0,0017% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min

Tensão de excitação: 10 a 15 VDC

Sobrecarga segura: 150%
Sobrecarga máxima: 200%
Sobrecarga lateral: 100%

Impedância de entrada: 350 ± 20 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: 5.000 MΩ (100 VDC)

Faixa de compensação de temperatura: -10 a +40 °C
Temperatura de operação: -20 a +80 °C

Material: aço inoxidável

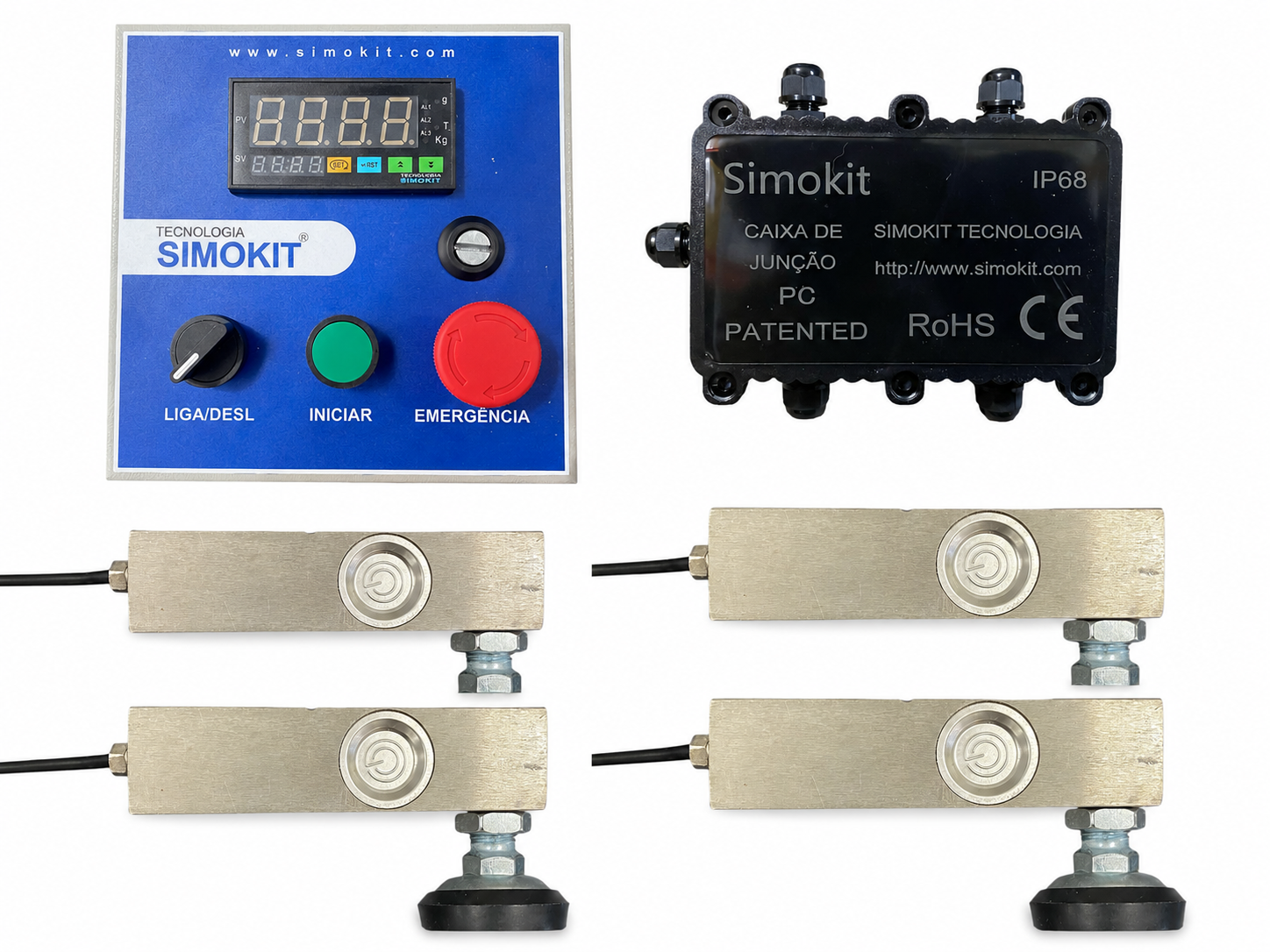

ITENS INCLUSOS

• 1x Painel CLP dosador para ensacadeira – 20 × 20 × 15 cm
• 4x Células de carga tipo I – 500 kg
• 4x Pés para células de carga

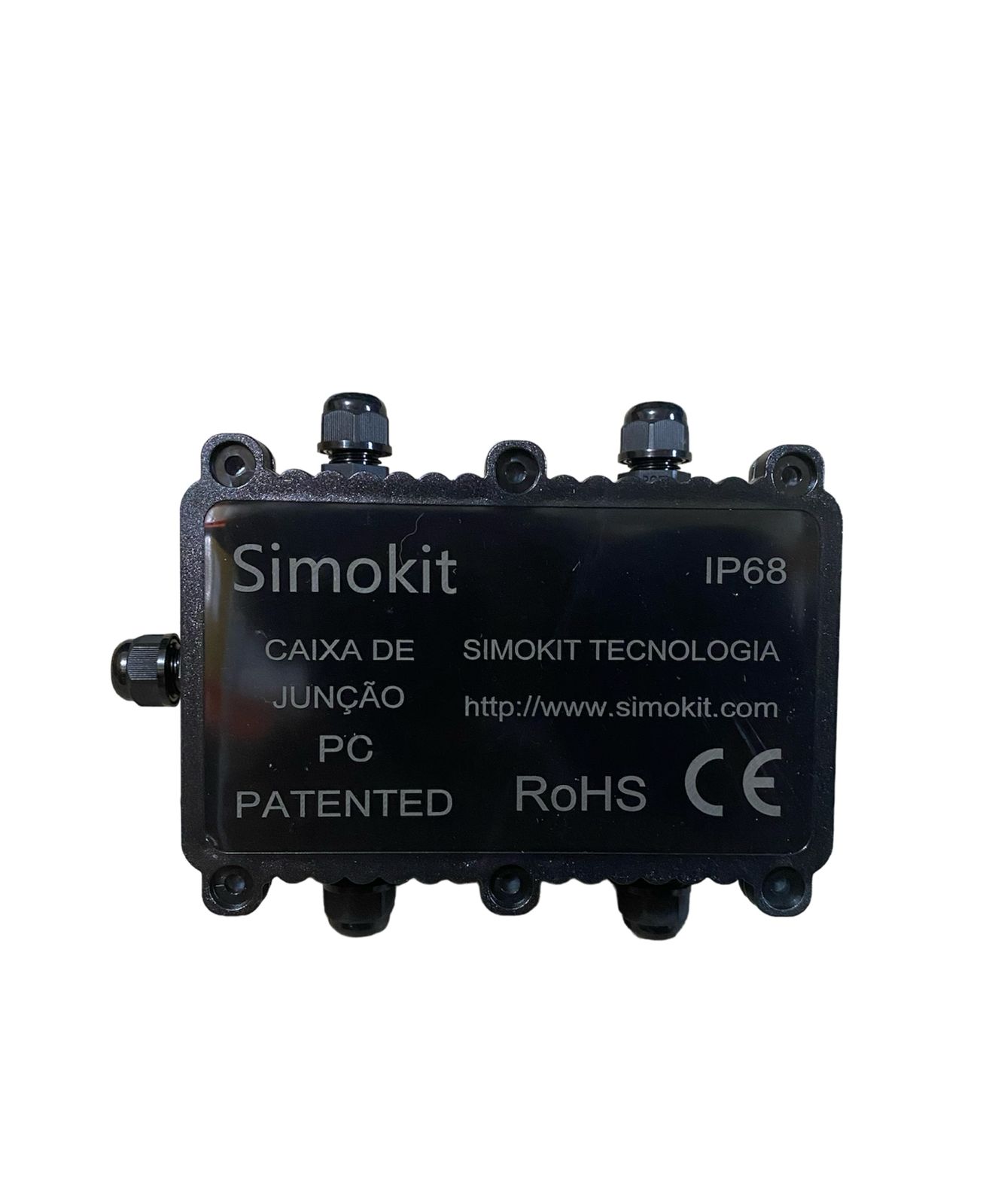

• 1x Caixa de junção para até 4 células de carga
• 10 metros de cabo blindado com 4 vias
