Módulo I/o Rs485 Modbus Rtu 8 Saídas Analógicas 0-5V / 0-10V

Descrição do Produto

Módulo de 8 canais de saída de tensão analógica, controlado através de comunicação RS485 com protocolo MODBUS RTU.

O equipamento permite controlar individualmente cada uma das 8 saídas, definindo por comunicação o valor de tensão desejado. Pode ser utilizado em sistemas de automação industrial, CLPs, controladores, painéis de comando e outras aplicações que necessitem de sinais analógicos de 0–5 V ou 0–10 V.

O módulo utiliza DAC de 12 bits e permite configurar diretamente o valor da tensão de saída através dos registros MODBUS. A resolução de configuração é de 0,01 V.

Características

• 8 canais de saída de tensão analógica
• Saídas configuráveis para 0–5 V ou 0–10 V
• Comunicação RS485
• Protocolo MODBUS RTU
• DAC de 12 bits
• Resolução de 0,01 V
• Precisão da saída: ±1%
• Comunicação com CLP, computador, software de configuração ou painel de operação
• Parâmetros de tensão são mantidos mesmo após desligar o equipamento
• Proteção de isolamento da comunicação RS485: 3000 VDC
• Instalação em trilho DIN
• Indicada para aplicações de automação e controle industrial

Especificações Técnicas

Alimentação:

• Para saída 0–5 V: DC 7–30 V
• Para saída 0–10 V: DC 12–30 V
• Corrente de trabalho: 16–20 mA

Saídas:

• 8 canais independentes
• Faixa de saída: 0–10 V
• Aplicação: 0–5 V / 0–10 V
• Resolução: 0,01 V
• Precisão: 1%

Comunicação RS485

• Protocolo: MODBUS RTU
• Função 03: leitura
• Função 06: escrita
• Função 16: escrita
• Taxas de transmissão (Baud Rate):
  • 1200
  • 2400
  • 4800
  • 9600 (padrão)
  • 19200
  • 38400
  • 57600
  • 115200
• Paridade:
  • Nenhuma (padrão)
  • Par
  • Ímpar

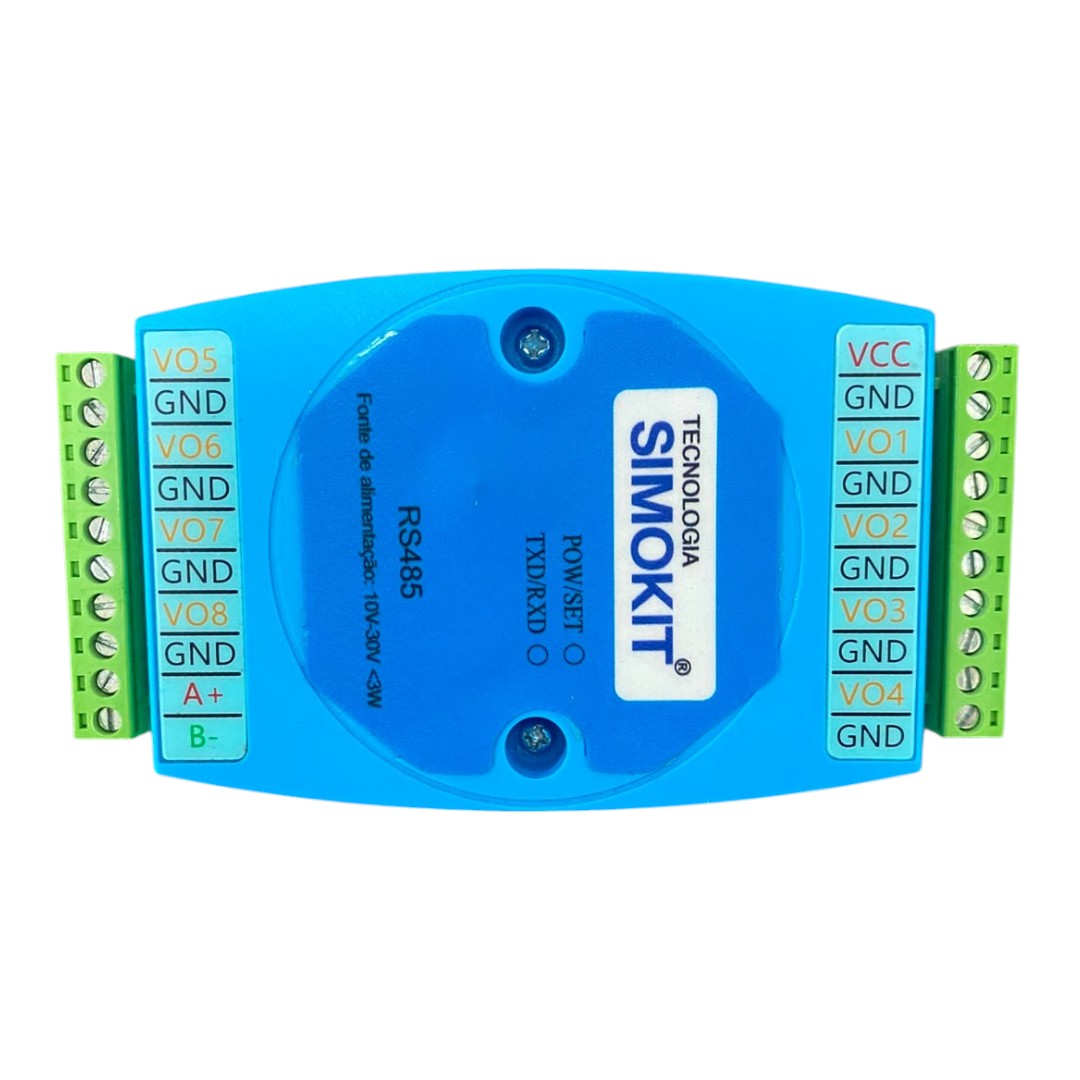

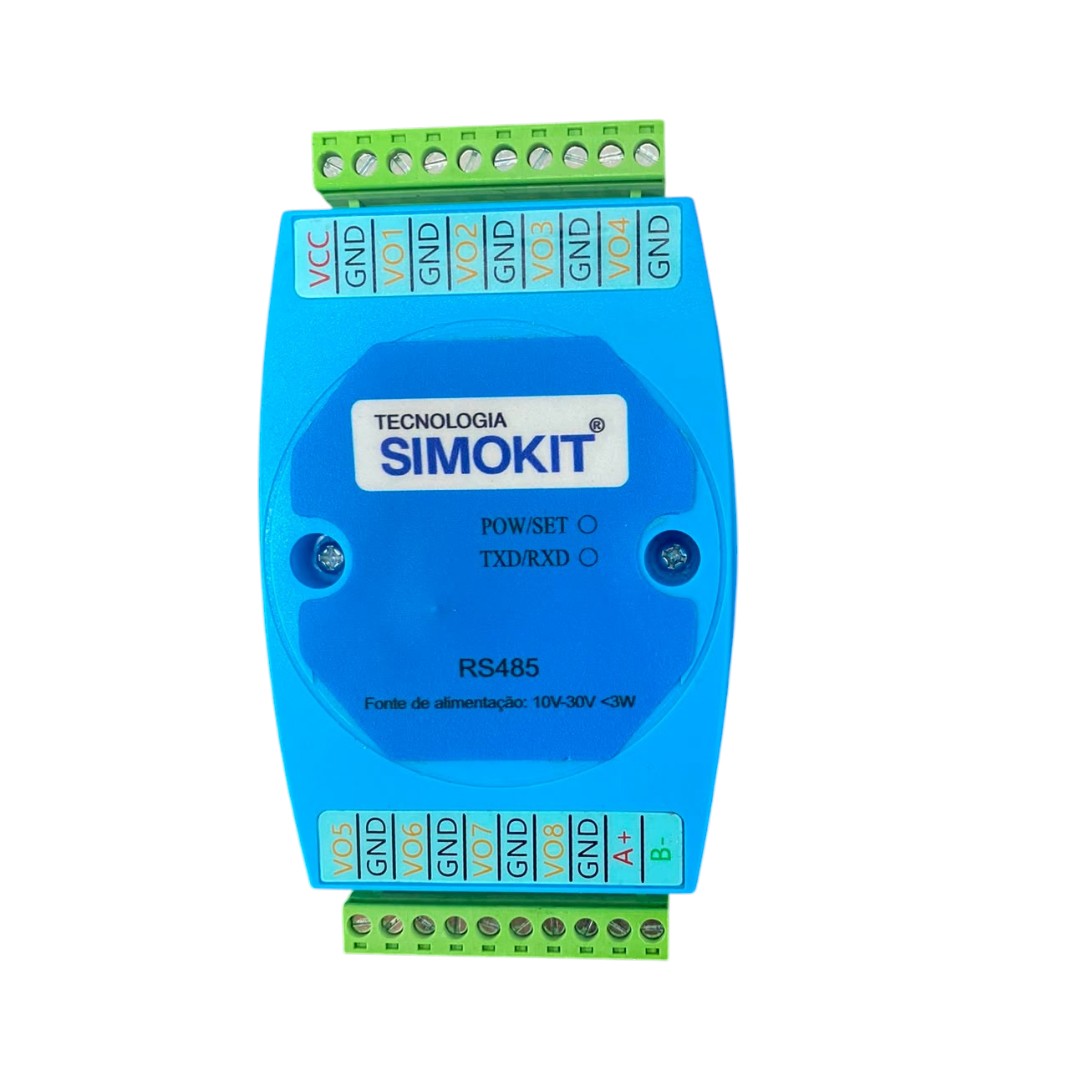

Configuração dos Terminais

Alimentação:

• VCC: positivo da alimentação
• GND: negativo da alimentação

Saídas analógicas:

• VO1 + / GND: saída do canal 1
• VO2 + / GND: saída do canal 2
• VO3 + / GND: saída do canal 3
• VO4 + / GND: saída do canal 4
• VO5 + / GND: saída do canal 5
• VO6 + / GND: saída do canal 6
• VO7 + / GND: saída do canal 7
• VO8 + / GND: saída do canal 8

Comunicação:

• A+: RS485 A+
• B-: RS485 B-

Exemplo de Funcionamento

Para gerar uma saída de 5,12 V, basta enviar o valor 512 ao registro correspondente através do protocolo MODBUS, considerando a resolução de 0,01 V.

O módulo possui 8 saídas independentes, permitindo controlar diferentes equipamentos ou dispositivos analógicos através de uma única interface RS485.

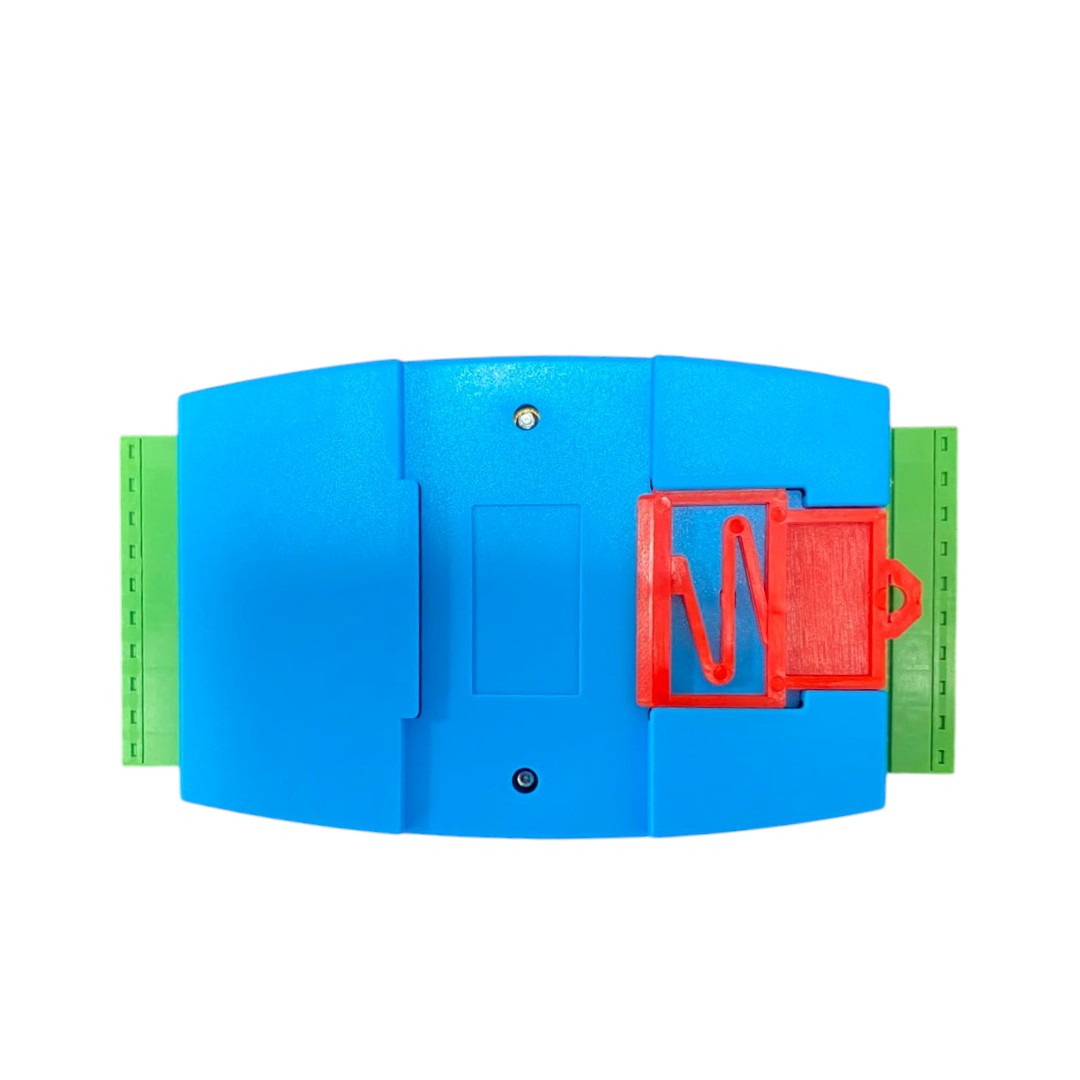

Dimensões e Instalação

• Dimensões: 125 x 70 x 30 mm
• Peso: aproximadamente 110 g
• Instalação: trilho DIN padrão

Observação: Para utilização das saídas em 0–10 V, a alimentação do módulo deve estar entre 12 e 30 Vcc. Para aplicações de 0–5 V, a alimentação pode ser de 7 a 30 Vcc.
