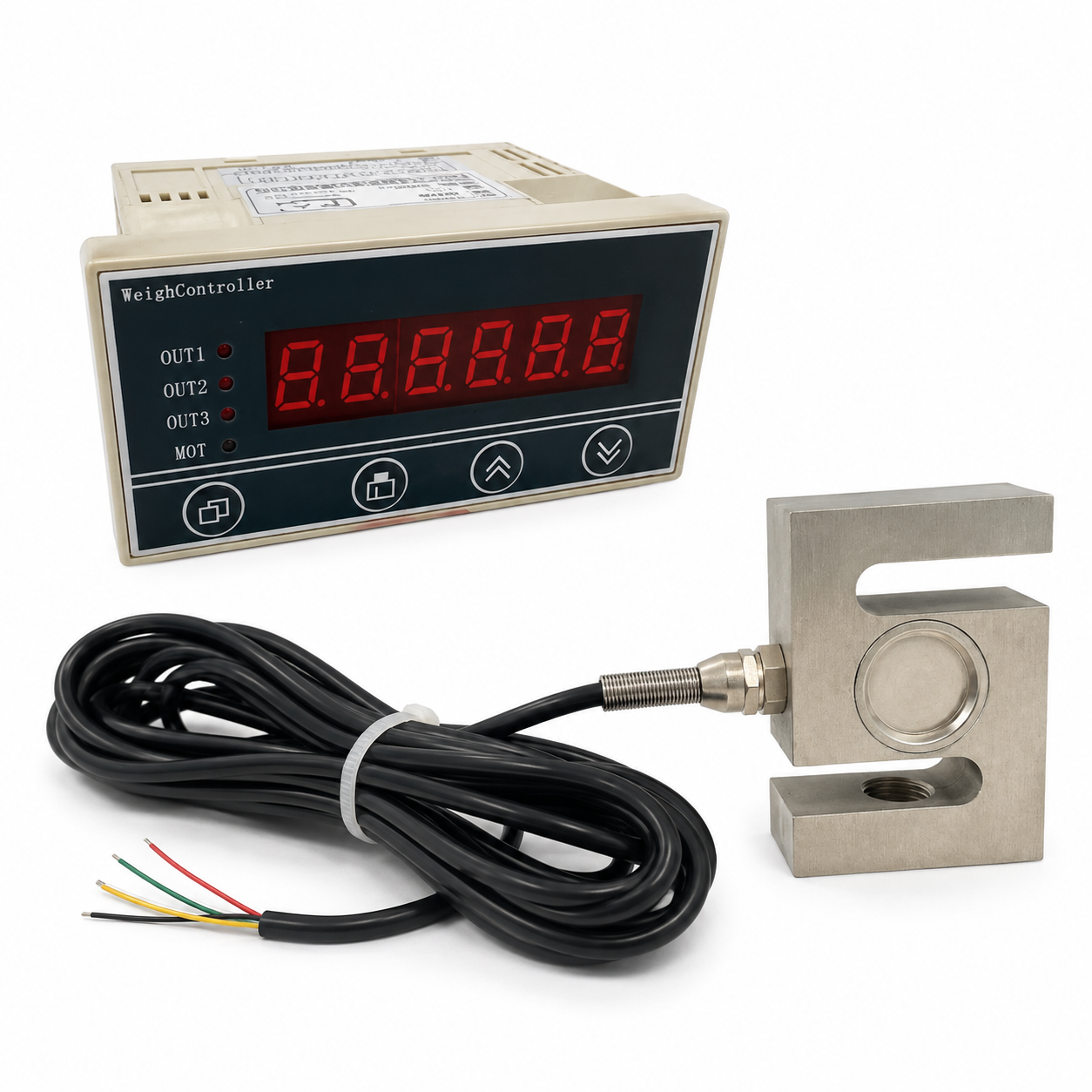

Kit CLP indicador de peso 3 reles + Celula de carga Tipo S 1T

Kit desenvolvido para controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem com 3 relés programáveis e Célula de Carga Tipo S com capacidade de 1 tonelada (1.000 kg).

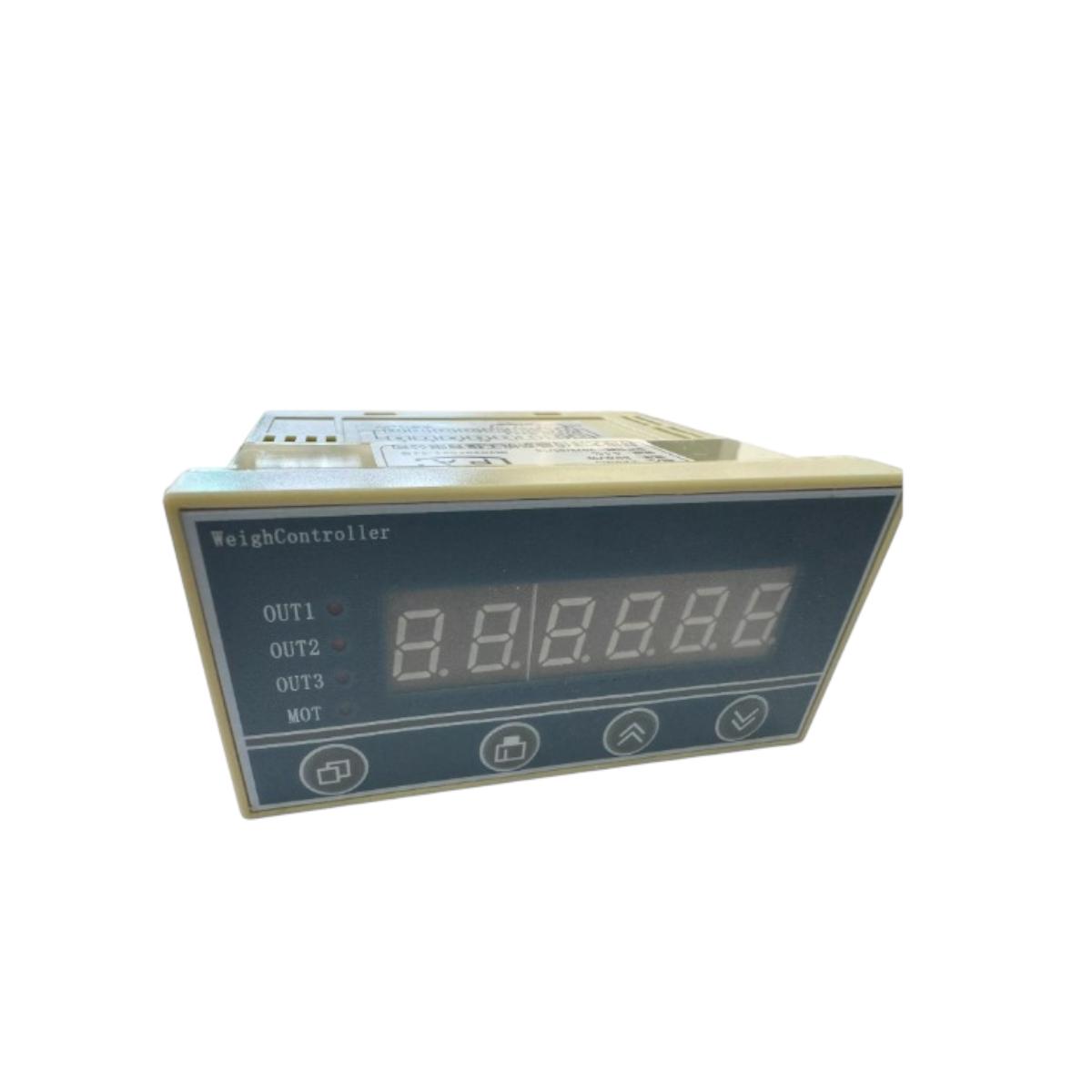

INDICADOR / CONTROLADOR DE PESAGEM

O controlador recebe diretamente o sinal da célula de carga e realiza a leitura do peso, permitindo também configurar saídas a relé para automatizar o processo.

Possui 3 relés de saída programáveis, possibilitando comandar equipamentos externos, como:

• Válvulas solenoides;
• Contatores;
• Motores;
• Roscas transportadoras;
• Bombas;
• Alimentadores;
• Sistemas de dosagem rápida e lenta;
• Alarmes de peso;
• Outros dispositivos de automação.

Os relés podem ser configurados conforme os valores de peso desejados, permitindo criar estágios de acionamento durante a dosagem.

Principais características

• Display LED de 6 dígitos;
• Entrada para célula de carga tipo mV/V;
• Compatível com 1 a 4 células de carga;
• 3 saídas a relé programáveis;
• Função de ajuste e compensação de zero;
• Função de modificação de PV;
• Retenção de valor de pico;
• Alta velocidade de leitura;
• Operação simples;
• Indicado para automação e controle de peso;
• Permite aplicações de dosagem e controle por estágios.

Especificações do indicador

Display: LED – 6 dígitos
Alimentação: 220 V
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 40 vezes/segundo
Entrada: mV/V para célula de carga
Saídas: 3 relés
Capacidade dos contatos: 250 VAC / 1 A ou 30 VDC / 1 A
Alimentação auxiliar da célula: 5 VDC / 80 mA

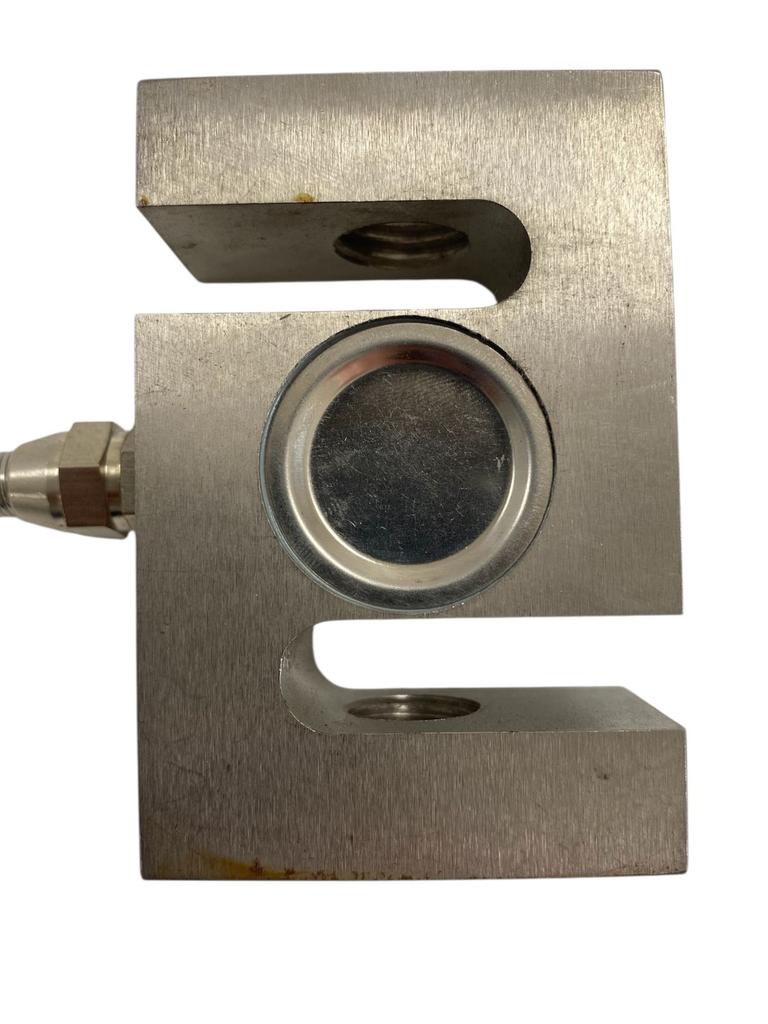

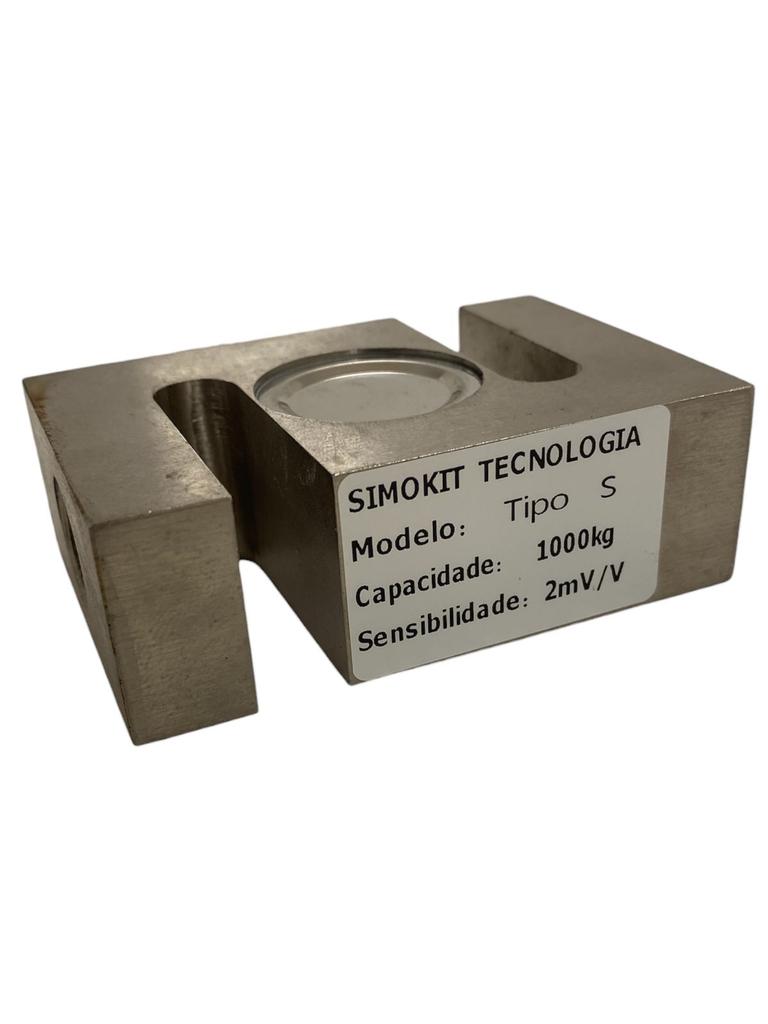

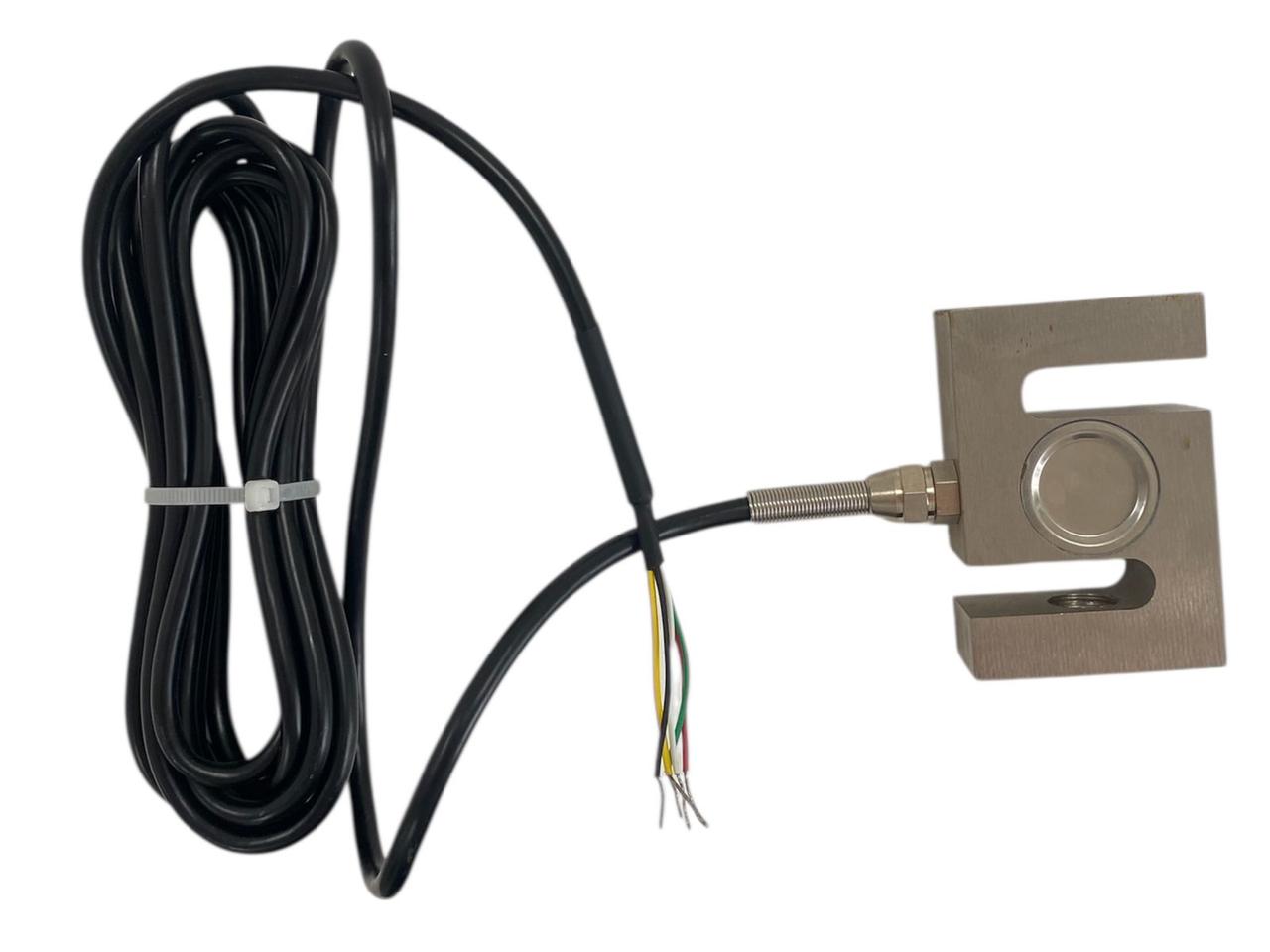

CÉLULA DE CARGA TIPO S – 1 TONELADA

Célula de carga industrial Tipo S, indicada para aplicações de pesagem e medição de força em sistemas de tração e compressão.

Pode ser utilizada em silos, tanques, máquinas, equipamentos de dosagem e diversos projetos de automação industrial.

Especificações técnicas

Capacidade: 1 tonelada / 1.000 kg
Tipo: Célula de carga Tipo S
Sensibilidade: 2,0 ± 0,05 mV/V
Não linearidade: ± 0,03% F.S
Histerese: ± 0,03% F.S
Repetibilidade: ± 0,03% F.S
Creep: ± 0,05% F.S / 3 min
Saída em zero: ± 1% F.S
Coeficiente de temperatura da sensibilidade: ± 0,03% F.S / 10 °C
Coeficiente de temperatura do zero: ± 0,03% F.S / 10 °C
Temperatura de operação: -20 °C a +80 °C
Sobrecarga segura: 150% F.S
Resistência de entrada: 350 ± 20 Ω
Resistência de saída: 350 ± 5 Ω
Resistência de isolamento: 5000 MΩ / 500 VDC
Tensão de excitação: 5 a 15 V
Fixação: Rosca M16

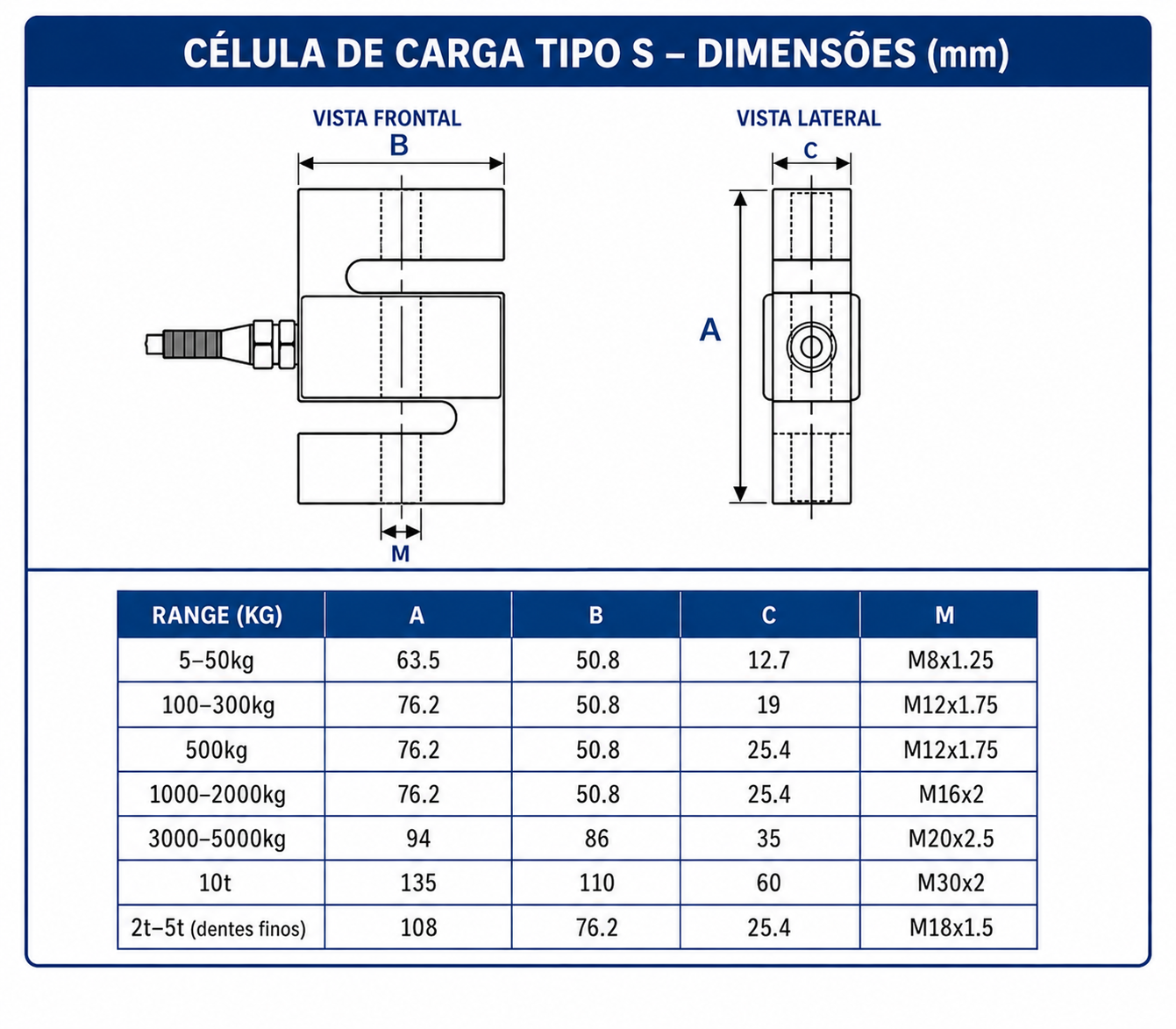

Dimensões aproximadas: 51 × 76,6 × 25,5 mm

CONTEÚDO DO KIT

• 01 Indicador/Controlador de Pesagem 3 relés.
• 01 Célula de Carga Tipo S 1.000 kg (1 tonelada).
