Kit completo desenvolvido para controle e automação de sistemas de pesagem industrial, composto por Indicador/Controlador de Pesagem com 3 relés, 4 Células de Carga Tipo S de 200 kg cada e Caixa de Junção.

Ideal para instalação em silos, tanques, reservatórios, máquinas dosadoras, plataformas e sistemas automatizados de pesagem.

A utilização de 4 células permite distribuir os pontos de apoio da estrutura e realizar a leitura conjunta através da caixa de junção.

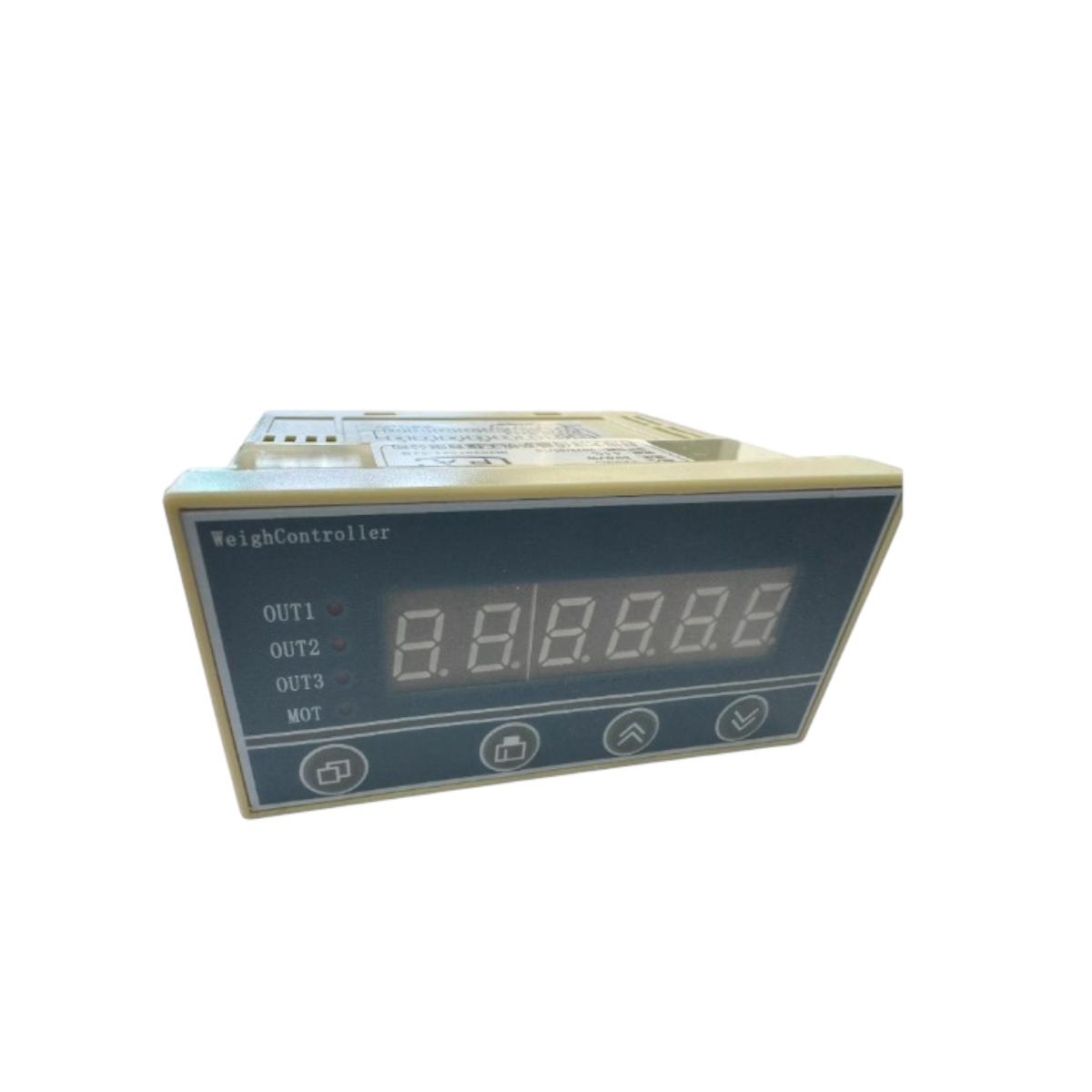

INDICADOR / CONTROLADOR DE PESAGEM

O controlador recebe o sinal proveniente das células de carga através da caixa de junção e realiza a indicação do peso no display.

Possui 3 saídas a relé, permitindo automatizar diferentes etapas do processo de pesagem ou dosagem.

Os relés podem ser utilizados para comandar:

• Válvulas solenoides;
• Contatores;
• Motores;
• Roscas transportadoras;
• Bombas;
• Alimentadores;
• Sistemas de dosagem rápida e lenta;
• Alarmes e sinalizadores.

Características do controlador

• Display LED de 6 dígitos;
• Entrada para célula de carga em mV/V;
• Compatível com sistema de até 4 células de carga;
• 3 saídas a relé;
• Compensação de zero;
• Ajuste de PV;
• Retenção de valor de pico;
• Alta velocidade de leitura;
• Operação simples;
• Indicado para pesagem, controle e dosagem industrial.

Especificações do controlador

Modelo: 220 – 6 dígitos
Display: LED
Alimentação: 220 V
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 40 vezes/segundo
Entrada: mV – célula de carga
Saídas: 3 relés
Contato dos relés: 250 VAC / 1 A ou 30 VDC / 1 A
Alimentação auxiliar: 5 VDC / 80 mA

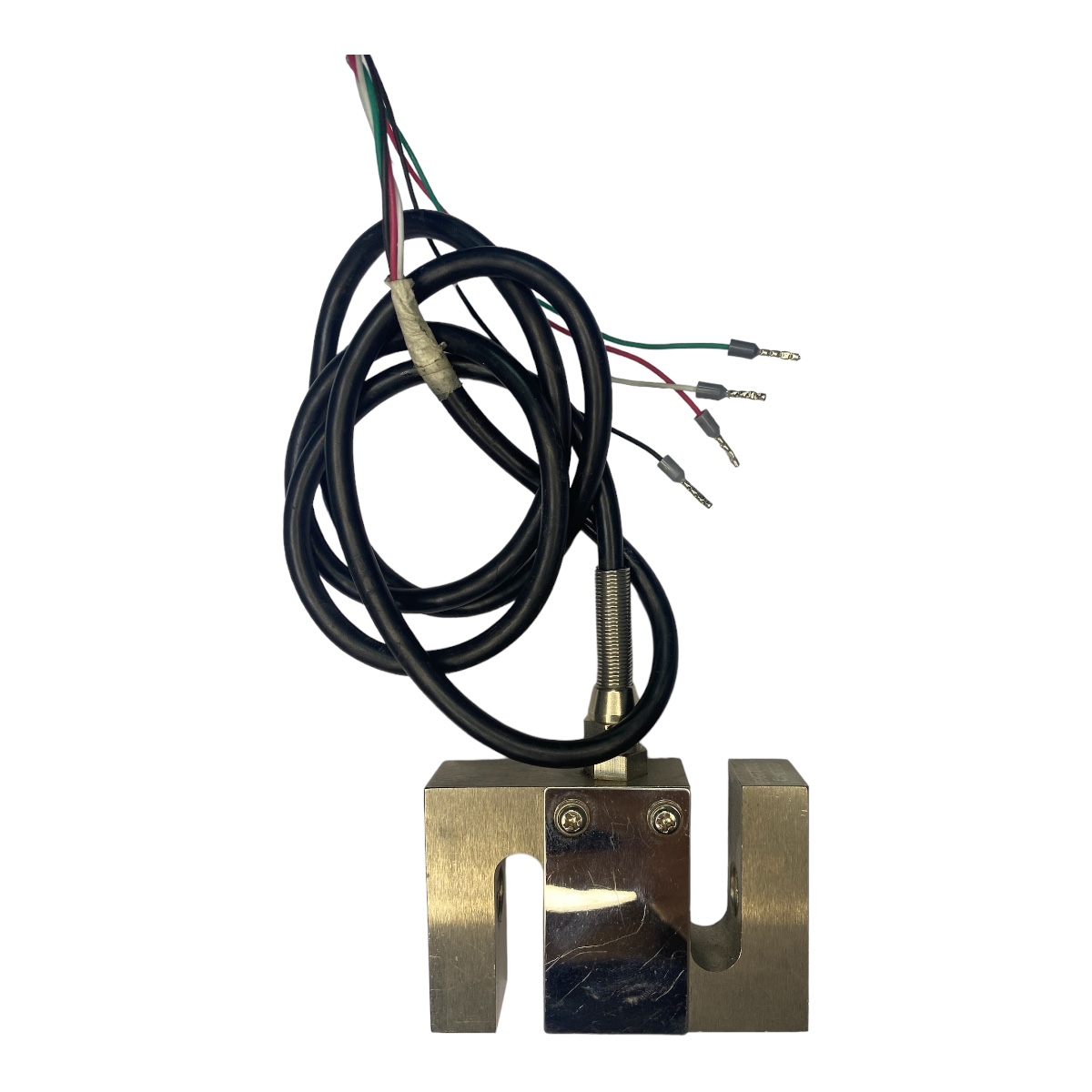

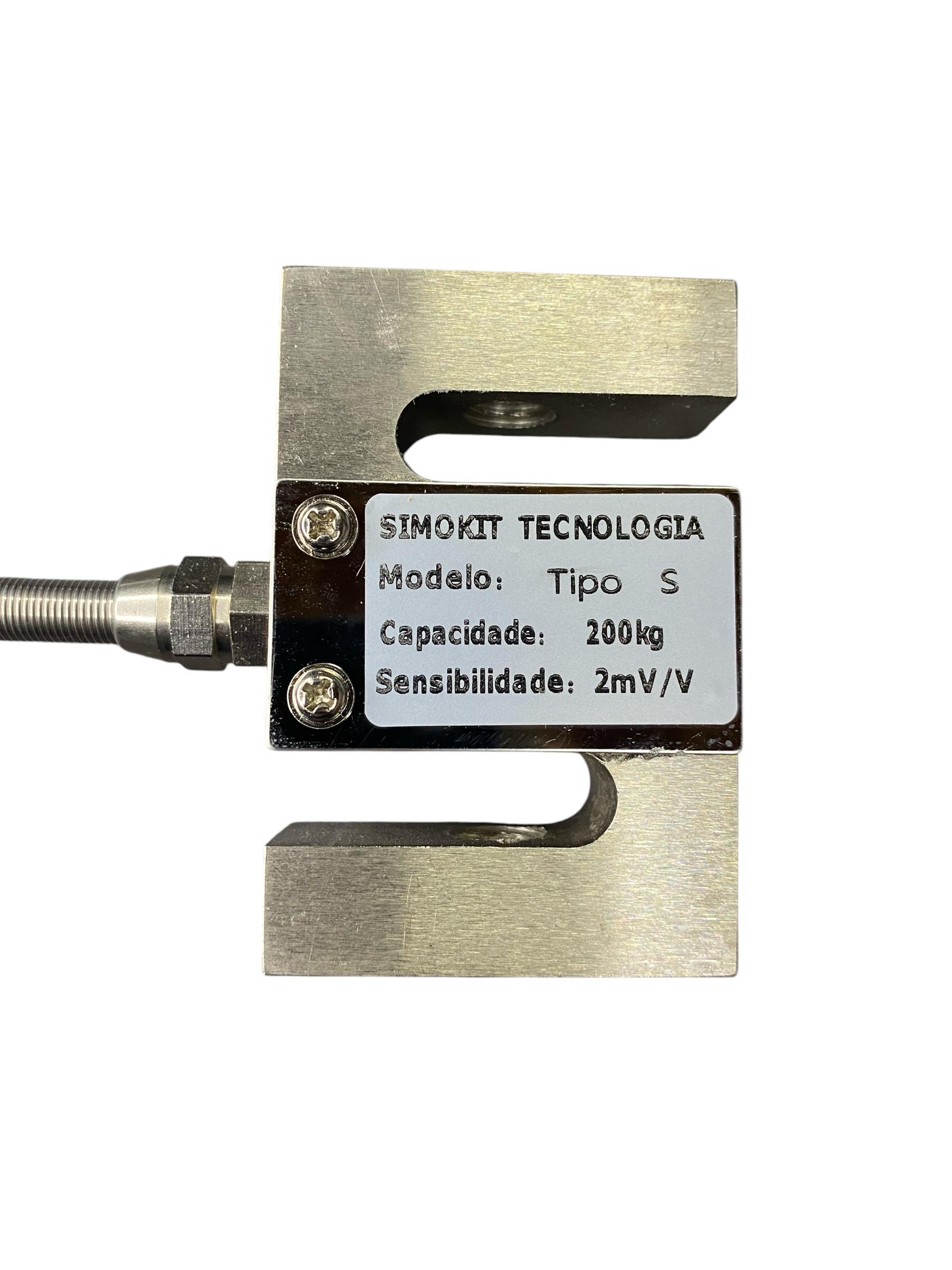

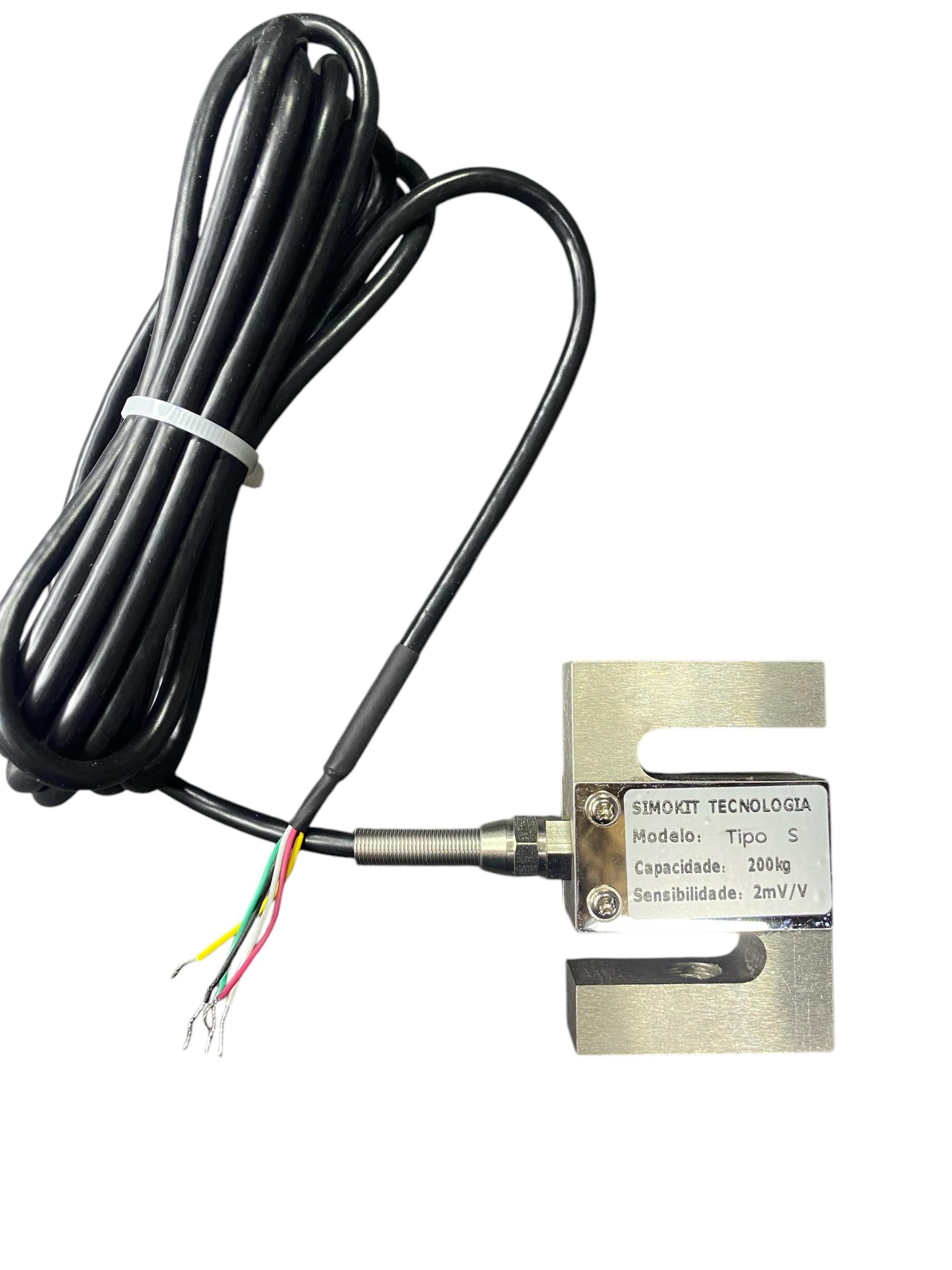

4 CÉLULAS DE CARGA TIPO S – 200 KG CADA

O kit acompanha 4 Células de Carga Tipo S com capacidade individual de 200 kg, indicadas para medição de peso e força em aplicações de tração e compressão.

Especificações técnicas de cada célula

Capacidade: 200 kg
Quantidade: 4 unidades
Tipo: Célula de carga Tipo S
Erro combinado: ≤ ±0,03%
Sensibilidade: 2,0 ± 0,05 mV/V
Não linearidade: 0,02% F.S
Histerese: 0,02% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min
Impedância de entrada: 365 ± 5 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: 5000 MΩ / 100 VDC
Tensão de excitação: 5 a 12 VDC
Compensação de temperatura: -10 °C a +40 °C
Temperatura de operação: -20 °C a +80 °C
Efeito da temperatura no zero: 0,005% F.S / 10 °C
Efeito da temperatura na sensibilidade: 0,0017% F.S / 10 °C
Sobrecarga segura: 150%
Sobrecarga máxima: 200%
Grau de proteção: IP65

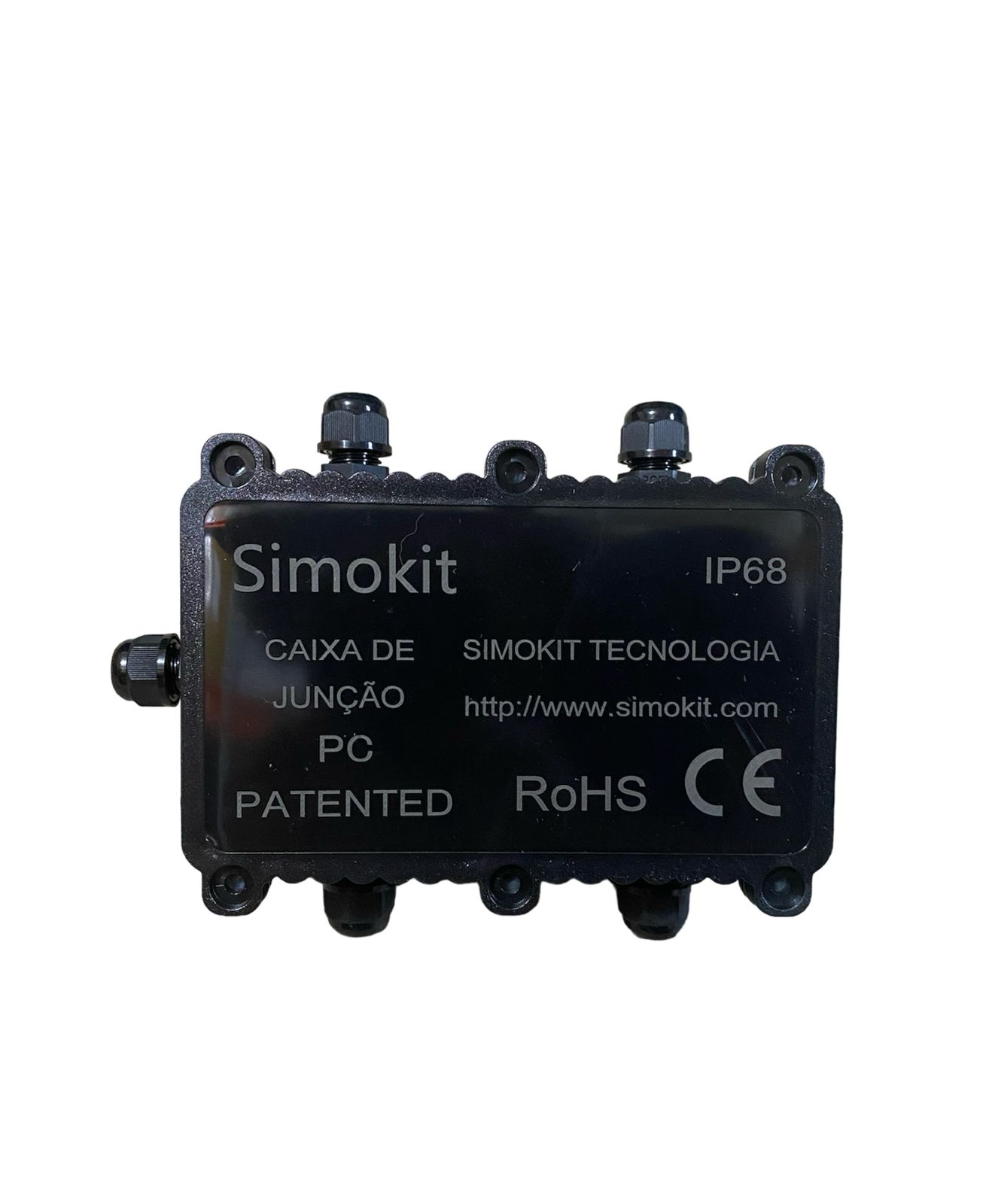

CAIXA DE JUNÇÃO

A caixa de junção permite realizar a interligação das 4 células de carga ao indicador de pesagem, concentrando os sinais das células para conexão ao controlador.

É indicada especialmente para sistemas de pesagem que utilizam múltiplos pontos de apoio, como silos, tanques e plataformas.

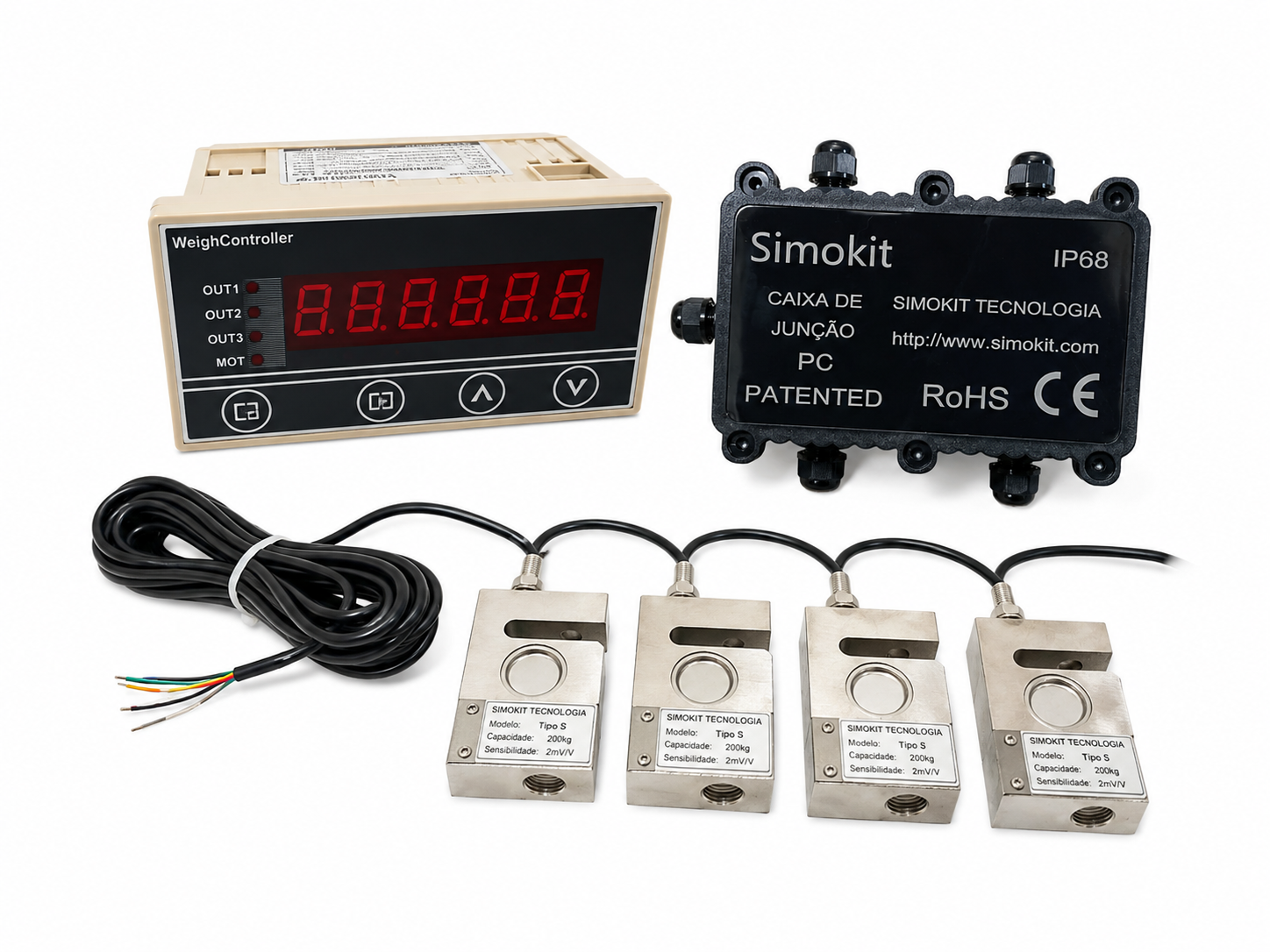

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem com 3 relés;
• 04 Células de Carga Tipo S de 200 kg cada;
• 01 Caixa de Junção para células de carga.
