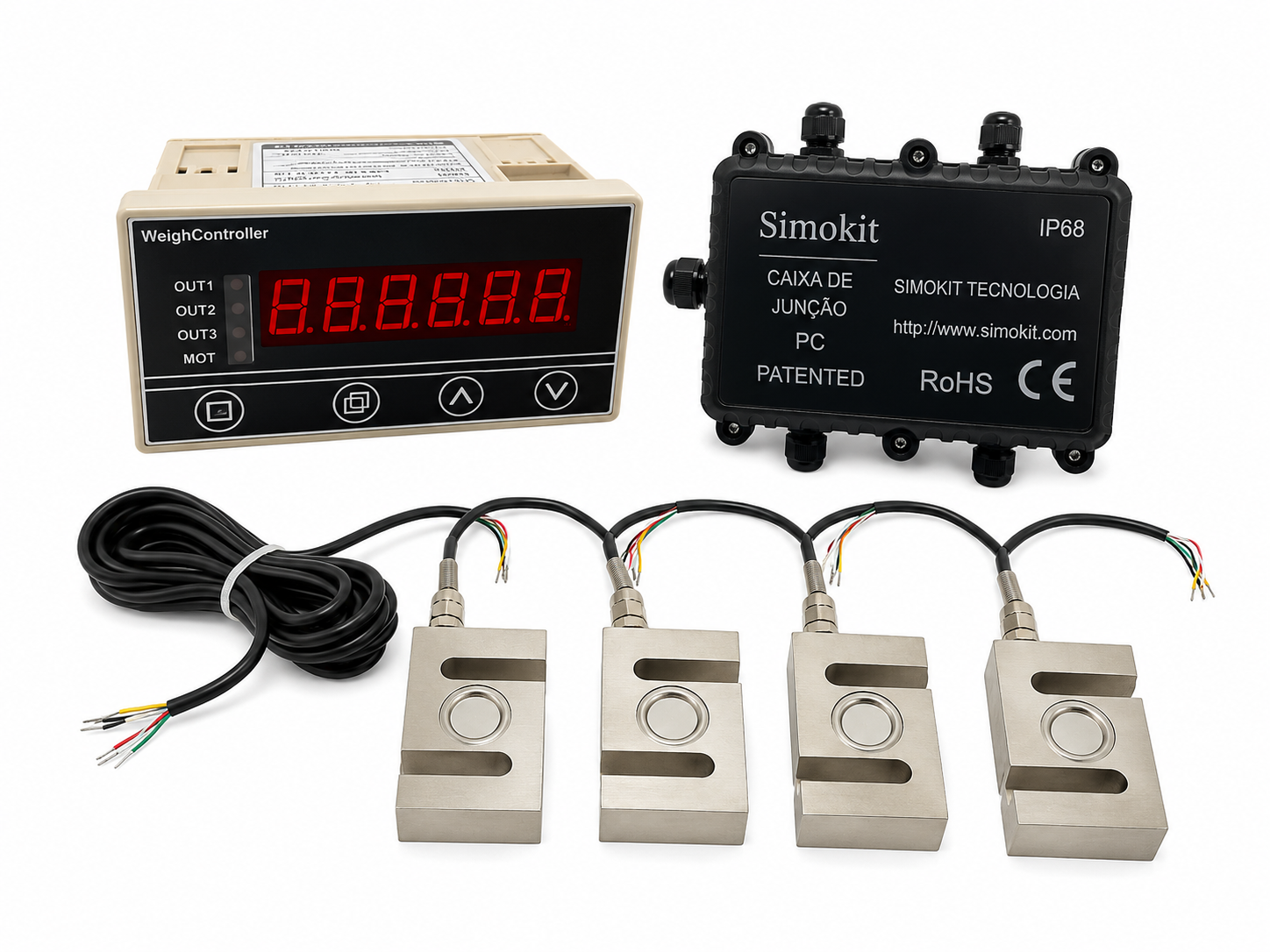

Kit completo para controle e automação de sistemas de pesagem industrial, composto por Indicador/Controlador de Pesagem com 3 relés programáveis, 4 Células de Carga Tipo S de 1 tonelada cada e Caixa de Junção.

Indicado para instalação em silos, tanques, reservatórios, máquinas dosadoras, plataformas e sistemas automatizados de pesagem.

A utilização de 4 células de carga possibilita a instalação em diferentes pontos de apoio da estrutura, com os sinais reunidos através da caixa de junção e enviados ao indicador de pesagem.

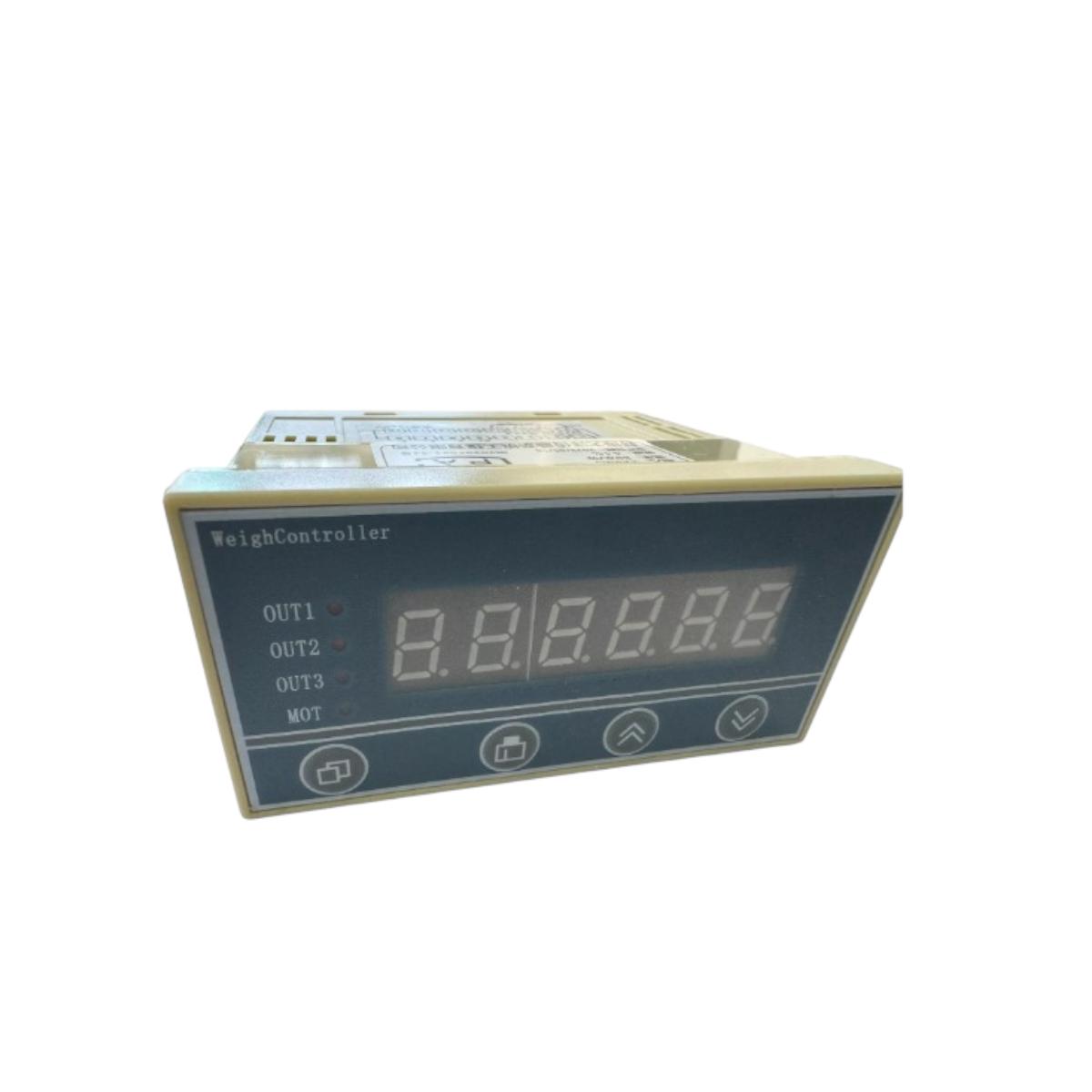

INDICADOR / CONTROLADOR DE PESAGEM

O controlador recebe o sinal proveniente das células de carga e realiza a indicação do peso no display.

Possui 3 saídas a relé, permitindo automatizar diferentes etapas de um processo de pesagem ou dosagem.

Os valores de atuação podem ser configurados de acordo com a necessidade da aplicação, permitindo realizar acionamentos e desligamentos automáticos conforme o peso programado.

Características do controlador

• Display LED de 6 dígitos;
• Entrada para célula de carga em mV/V;
• Compatível com sistema de até 4 células de carga;
• 3 saídas a relé;
• Função de compensação de zero;
• Ajuste de PV;
• Função de retenção de valor de pico;
• Alta velocidade de leitura;
• Operação simples;
• Indicado para controle automático de pesagem e dosagem.

Especificações do controlador

Modelo: 220 – 6 dígitos
Display: LED
Alimentação: 220 V
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 40 vezes/segundo
Entrada: mV – célula de carga
Saídas: 3 relés
Contato dos relés: 250 VAC / 1 A ou 30 VDC / 1 A
Alimentação auxiliar: 5 VDC / 80 mA

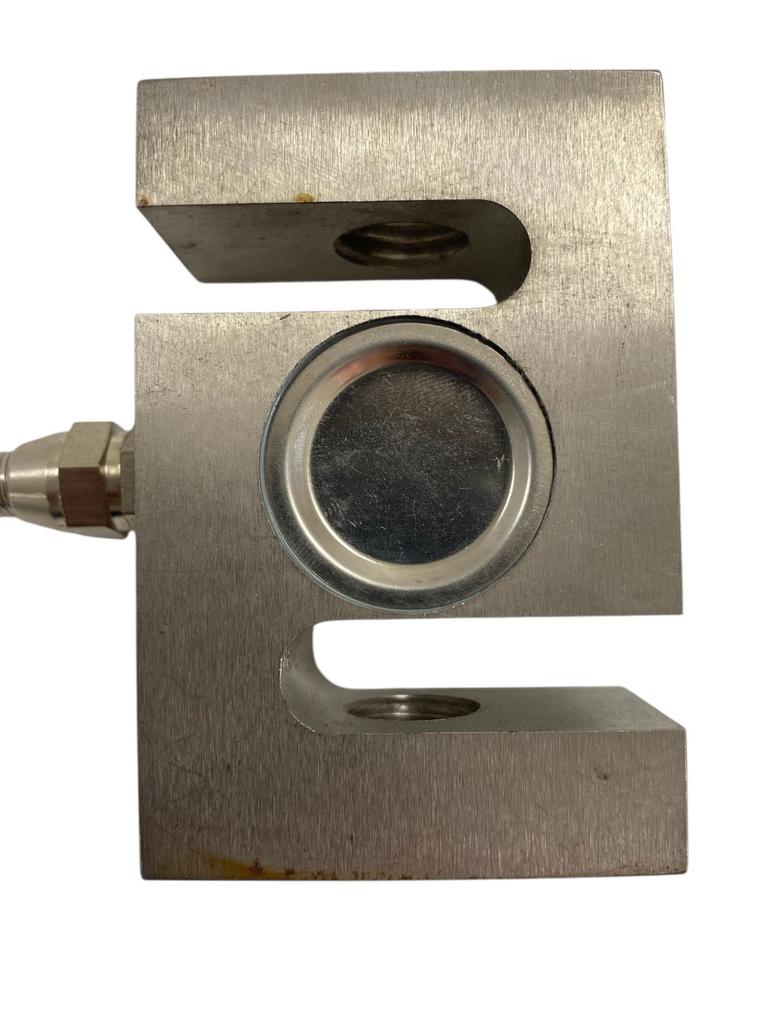

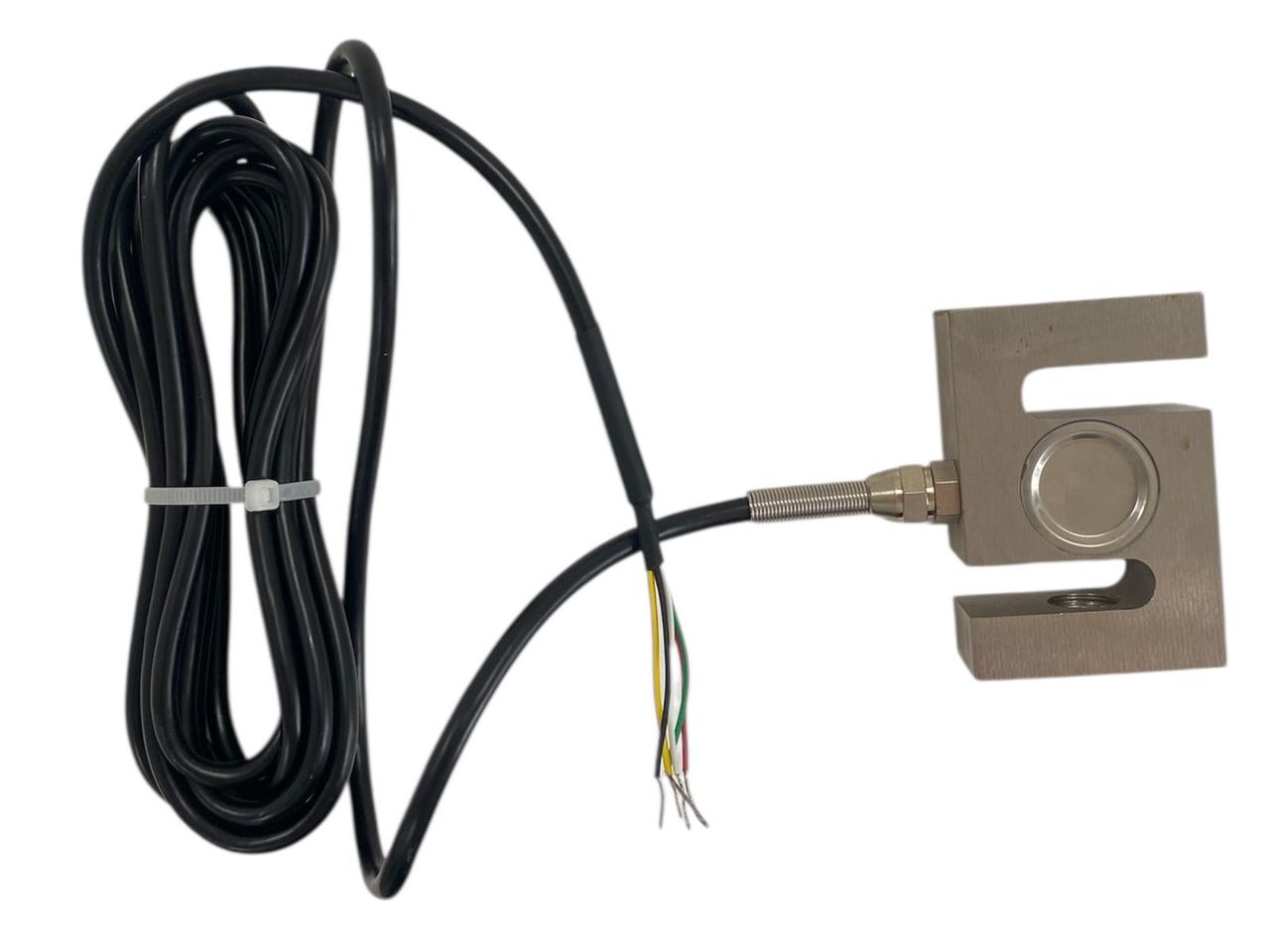

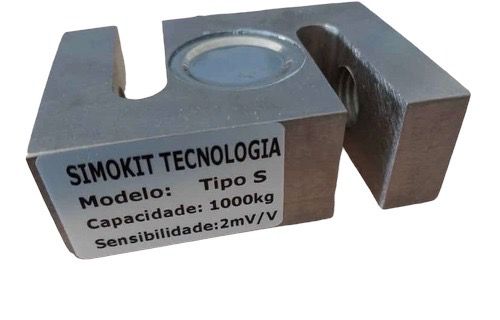

4 CÉLULAS DE CARGA TIPO S – 1 TONELADA CADA

O conjunto acompanha 4 Células de Carga Tipo S com capacidade individual de 1.000 kg (1 tonelada).

São indicadas para medição de peso e força em aplicações de tração e compressão, podendo ser utilizadas em silos, tanques, máquinas, equipamentos de dosagem e outros sistemas industriais.

Especificações técnicas de cada célula

Capacidade: 1.000 kg / 1 tonelada
Quantidade: 4 unidades
Tipo: Célula de Carga Tipo S
Sensibilidade: 2,0 ± 0,05 mV/V
Coeficiente de temperatura da sensibilidade: ± 0,03% F.S / 10 °C
Não linearidade: ± 0,03% F.S
Histerese: ± 0,03% F.S
Repetibilidade: ± 0,03% F.S
Creep: ± 0,05% F.S / 3 min
Faixa de temperatura operacional: -20 °C a +80 °C
Sobrecarga segura: 150% F.S
Saída em zero: ± 1% F.S
Resistência de entrada: 350 ± 20 Ω
Resistência de saída: 350 ± 5 Ω
Resistência de isolamento: 5000 MΩ / 500 VDC
Coeficiente de temperatura do zero: ± 0,03% F.S / 10 °C
Tensão de excitação: 5 a 15 V
Fixação: Parafuso M16

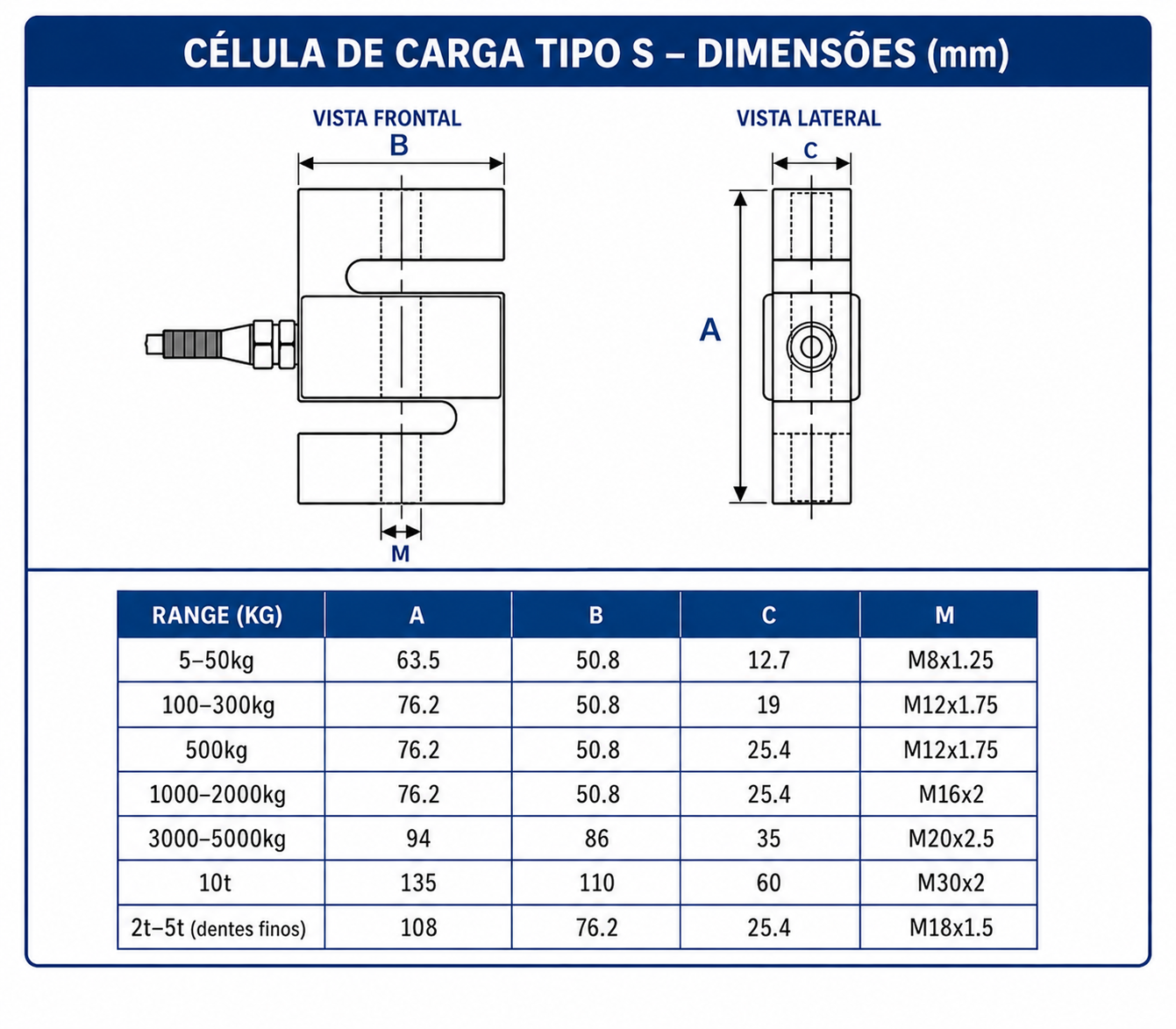

Dimensões: 51 × 76,6 × 25,5 mm

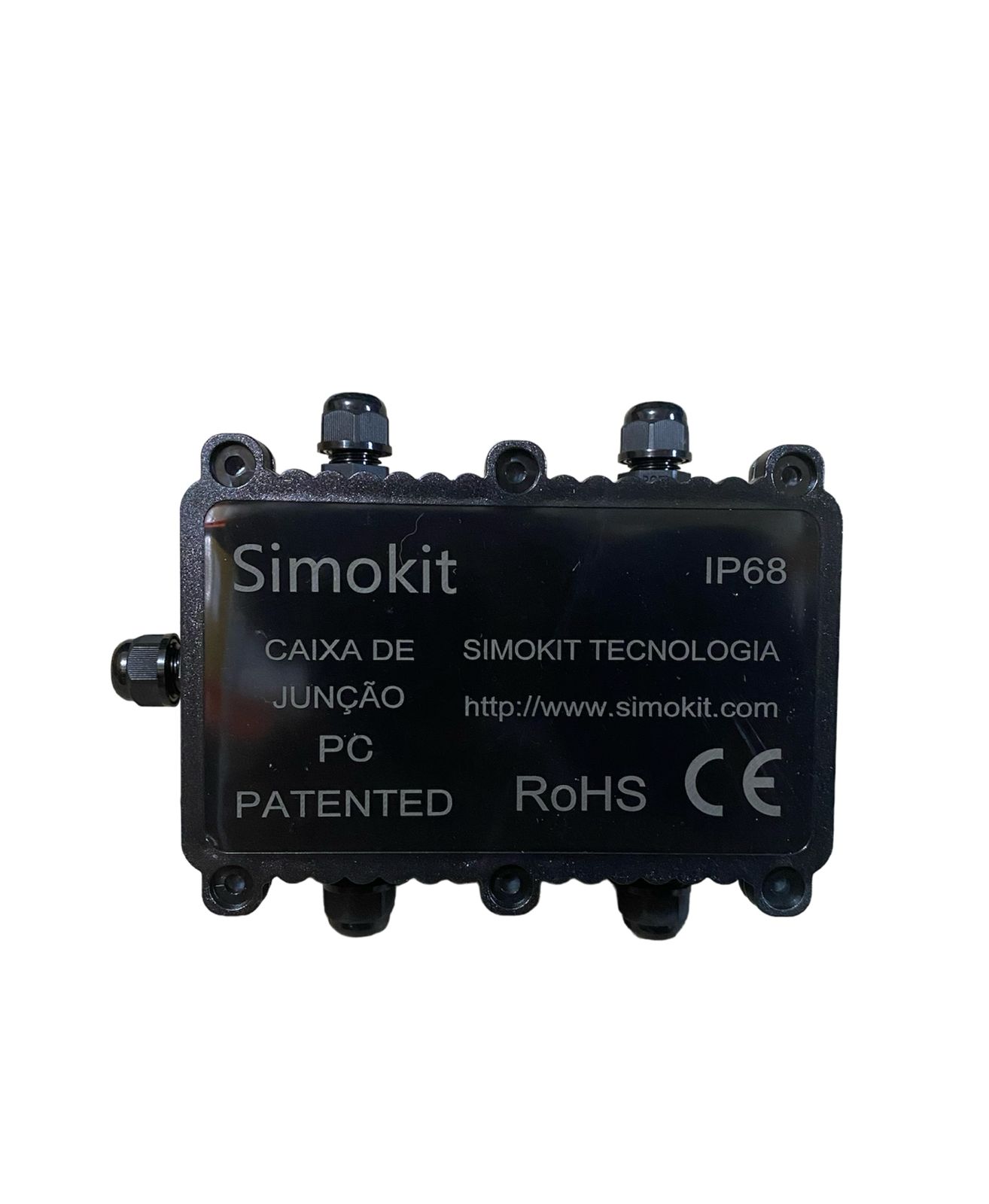

CAIXA DE JUNÇÃO

A Caixa de Junção é utilizada para realizar a interligação das 4 células de carga ao indicador de pesagem.

Ela concentra os sinais provenientes das células e disponibiliza a conexão para o indicador/controlador, facilitando a instalação de sistemas com múltiplos pontos de pesagem.

Especialmente indicada para aplicações como silos, tanques, reservatórios e estruturas apoiadas em vários pontos.

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem com 3 relés;
• 04 Células de Carga Tipo S de 1 tonelada cada;
• 01 Caixa de Junção para 4 células de carga.
