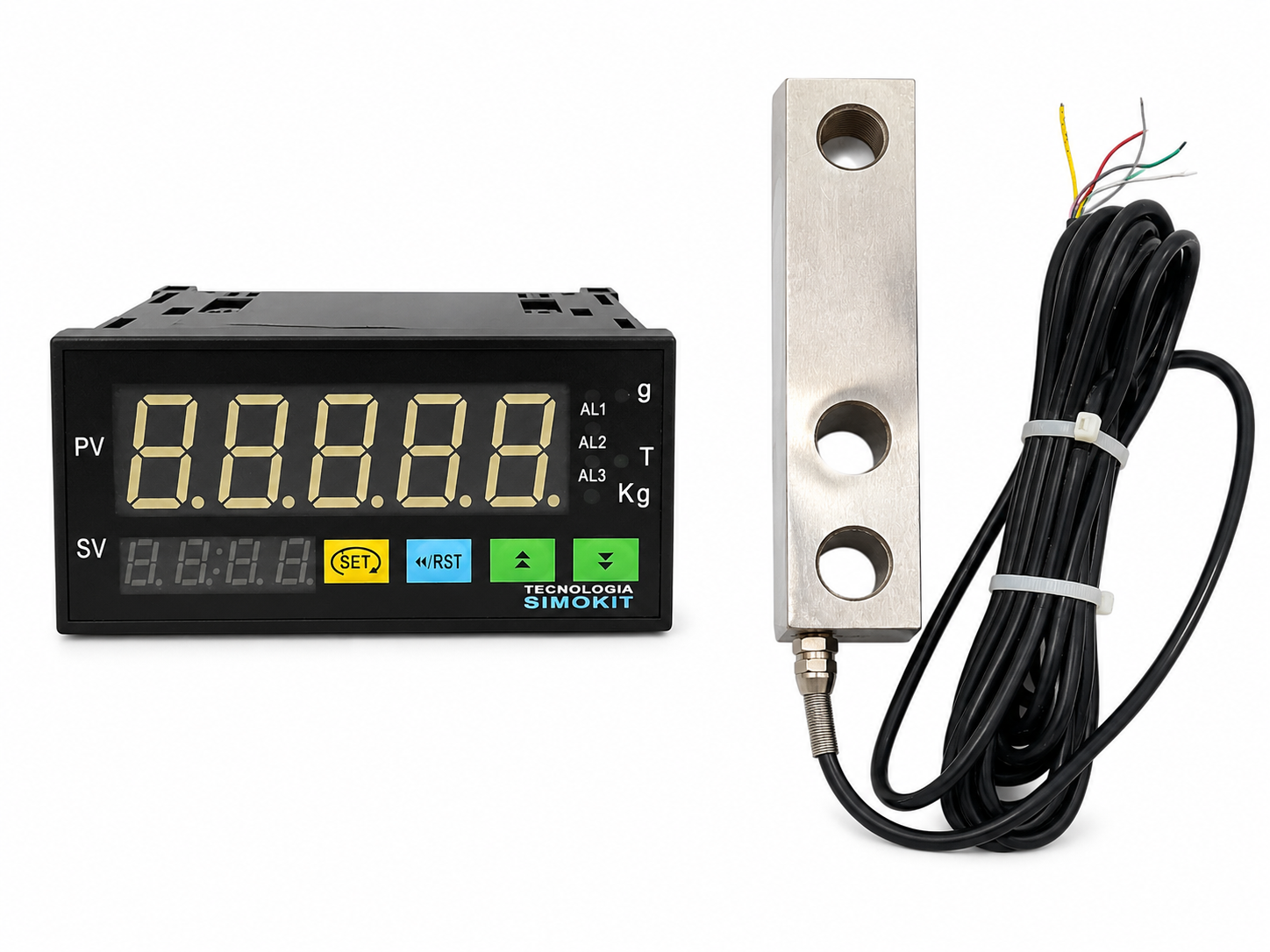

Kit CLP indicador de peso 2 reles + Célula de carga Tipo I 5T

Kit desenvolvido para medição, controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem com 2 relés programáveis + Célula de Carga com capacidade de 5.000 kg (5 toneladas).

Indicado para silos, tanques, reservatórios, plataformas, máquinas dosadoras, sistemas de controle de peso e equipamentos industriais.

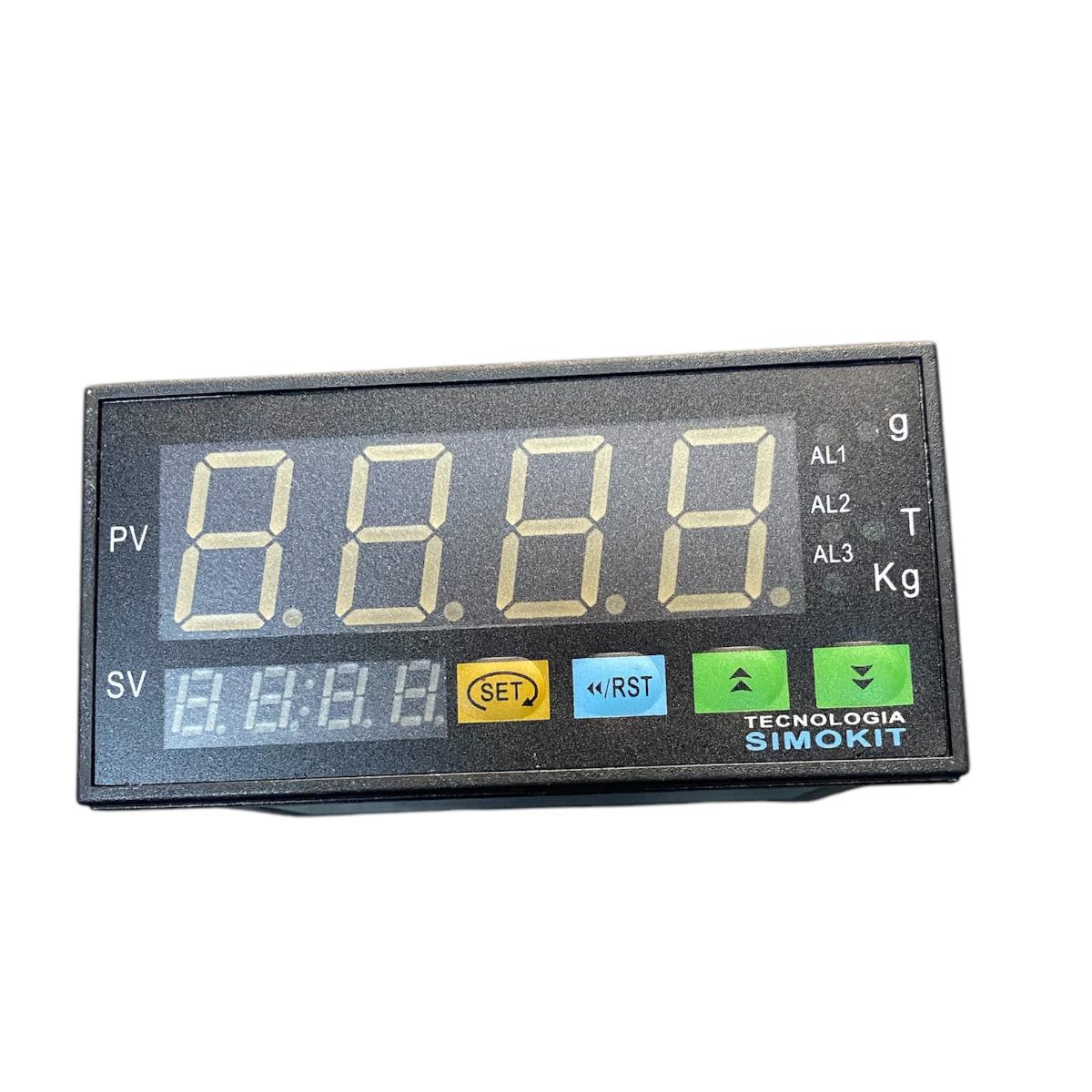

INDICADOR / CONTROLADOR DE PESAGEM

O controlador é indicado para aplicações industriais envolvendo controle de pesagem através de células de carga, podendo ser utilizado em máquinas dosadoras, sistemas automatizados de dosagem e outros processos internos de pesagem industrial.

Possui 2 saídas a relé programáveis, permitindo realizar acionamentos conforme os valores de peso configurados. Os relés podem ser utilizados para comandar estágios de motores, válvulas, contatores, alarmes e outros dispositivos através de circuito elétrico adequado.

Características

• Alta precisão e desempenho estável;
• Display LED de 6 dígitos;
• Entrada para sinal de célula de carga em mV/V;
• Compatível com 1 a 4 células de carga;
• 2 saídas a relé programáveis;
• Função de compensação de zero;
• Ajuste de PV;
• Função de retenção de valor de pico;
• Indicado para controle de peso e processos de dosagem;
• Fácil configuração e operação.

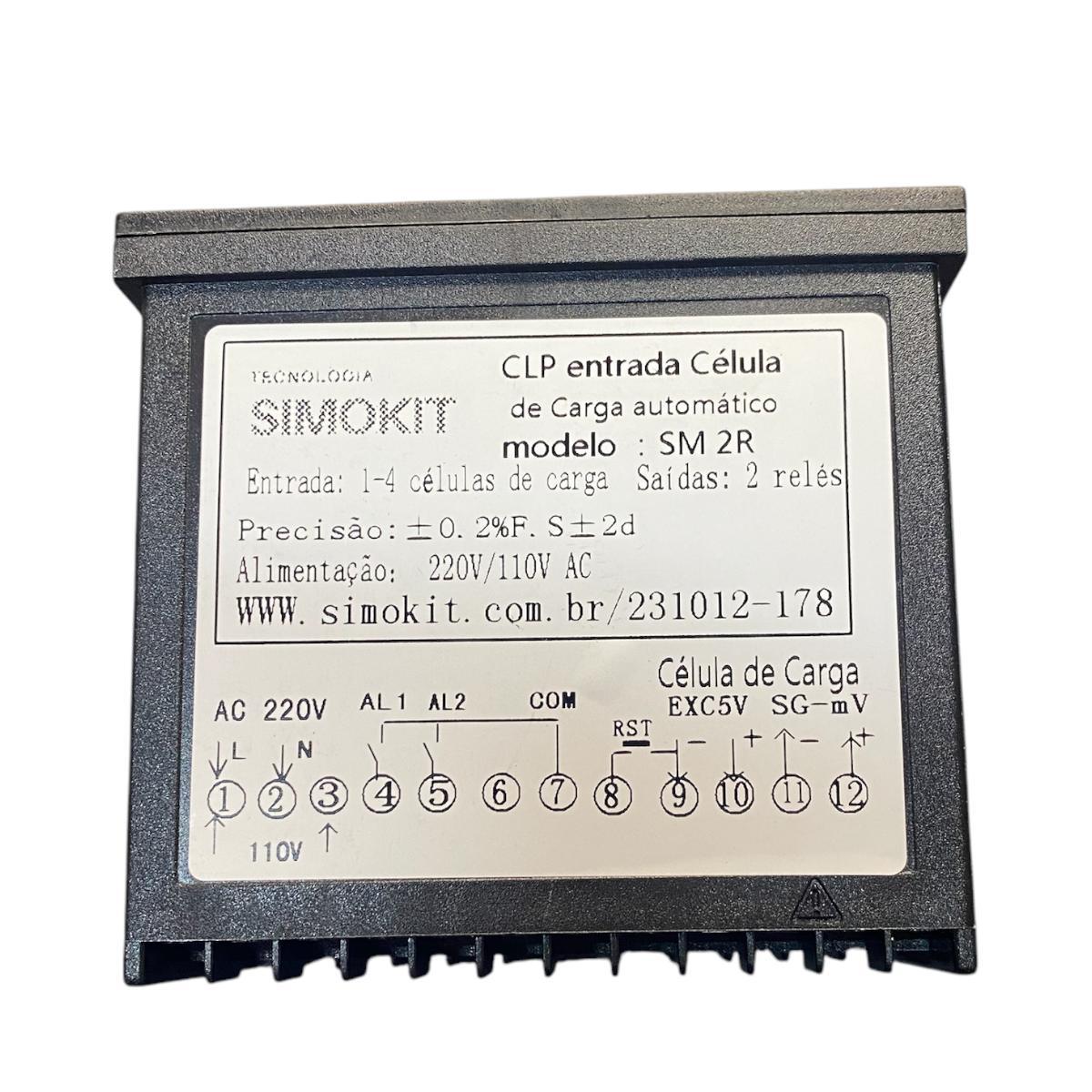

Especificações técnicas do indicador

Modelo: 220 – 6 dígitos
Display: LED
Alimentação: 110/220 VAC
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 28 vezes/segundo
Entrada: mV – célula de carga
Saídas: 2 relés programáveis
Contato dos relés: 250 VAC / 1 A ou 30 VDC / 1 A
Alimentação auxiliar: 5 VDC / 80 mA

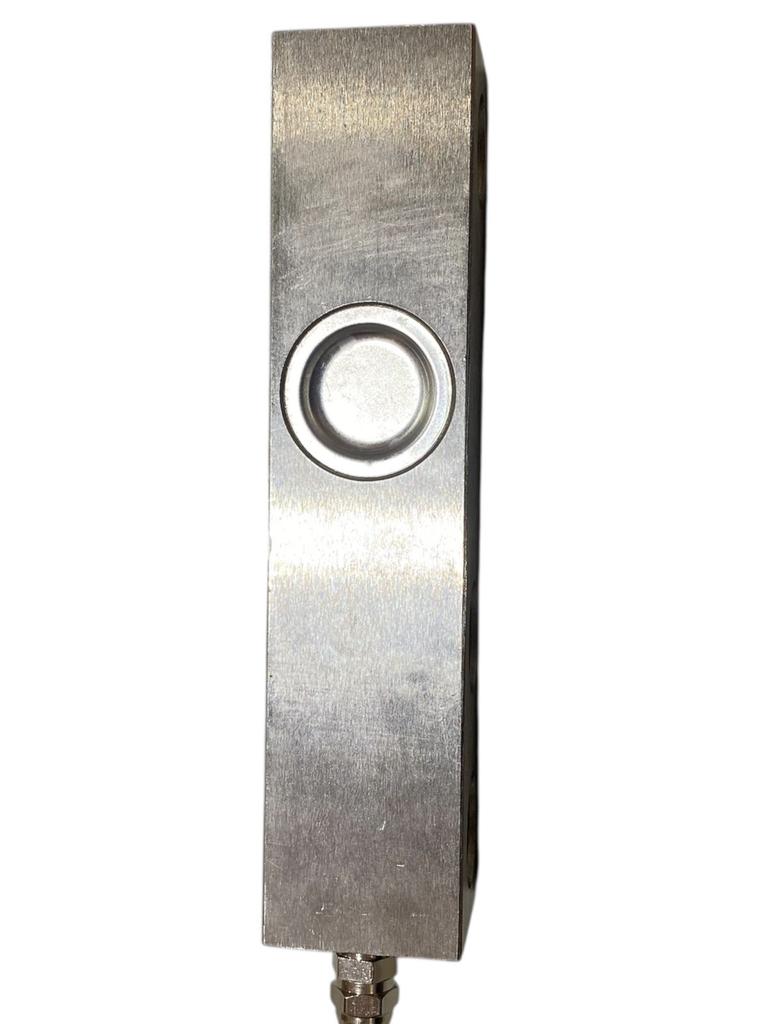

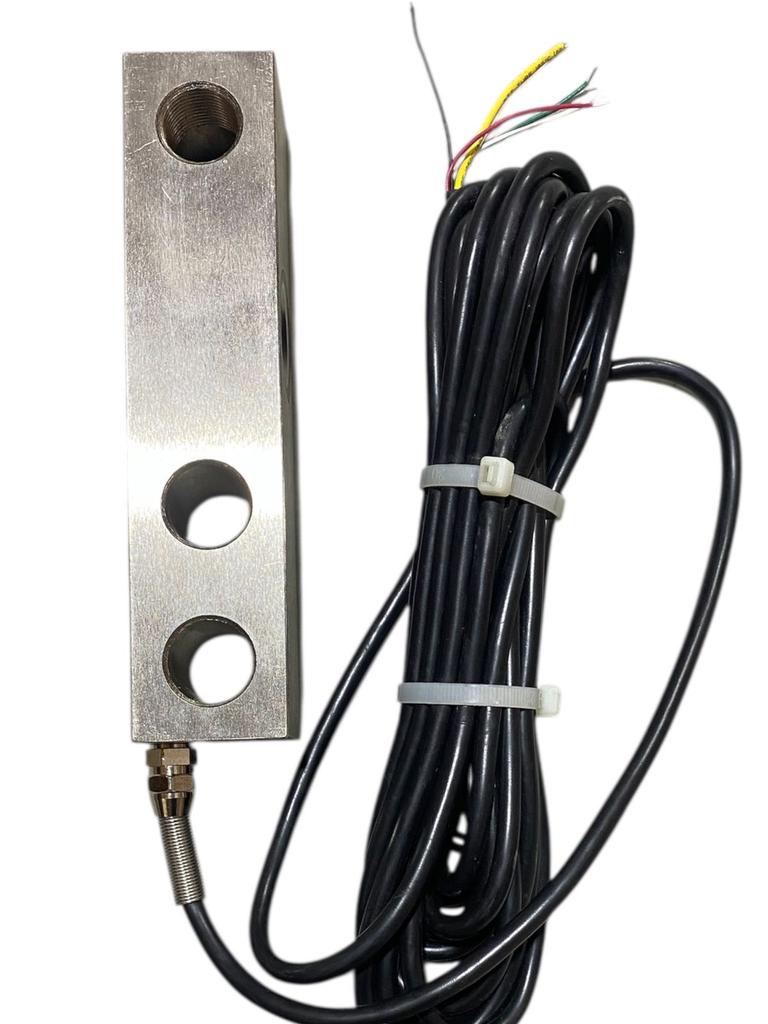

CÉLULA DE CARGA 5.000 KG – 5 TONELADAS

Célula de carga industrial com capacidade nominal de 5.000 kg (5 toneladas), desenvolvida para sistemas de pesagem de alta capacidade.

Indicada para aplicações industriais que necessitam de medição de grandes cargas, podendo ser integrada ao indicador de pesagem para controle e automação do processo.

Especificações técnicas

Capacidade: 5.000 kg / 5T
Material: Aço inox
Classe de exatidão: C3
Sensibilidade: 2,0 ± 0,05 mV/V
Efeito da temperatura na sensibilidade: 0,03% F.S/°C
Histerese: 0,0017% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min
Saída em zero: 2% F.S
Impedância de entrada: 350 ± 20 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: 5000 MΩ / 100 VDC
Tensão de excitação: 10 a 15 VDC
Faixa de compensação de temperatura: -10 °C a +40 °C
Faixa de temperatura operacional: -20 °C a +80 °C
Efeito da temperatura no zero: 0,03% F.S / 10 °C
Sobrecarga segura: 150%
Sobrecarga máxima: 200%
Sobrecarga lateral: 100%
Dimensões: 170 × 38 × 37,9 mm

ITENS INCLUSOS

• 01 Célula de Carga de 5.000 kg (5T);
• 01 Indicador/Controlador de Pesagem com 2 relés programáveis.
