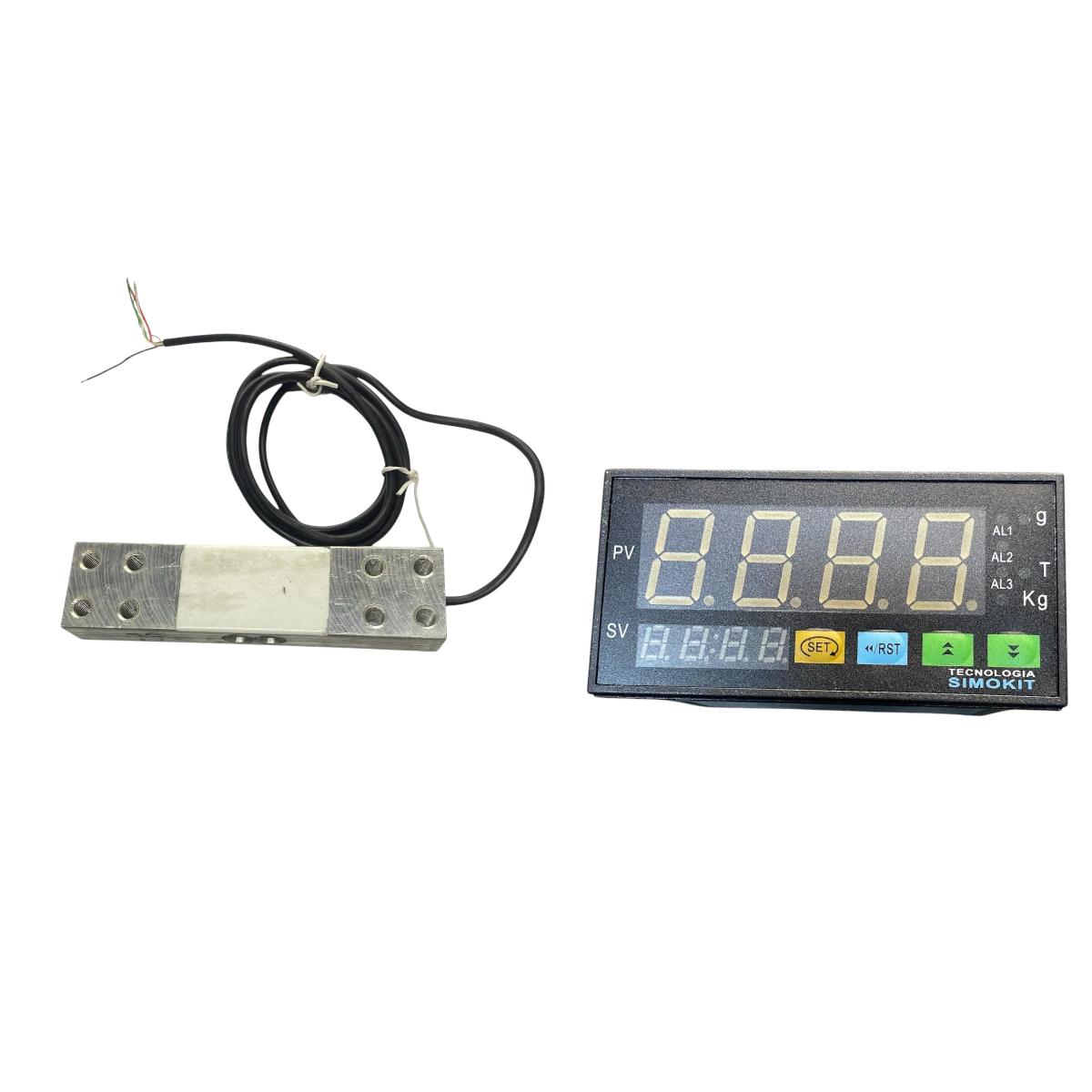

Kit desenvolvido para medição, controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem Contronix com 2 relés programáveis + Célula de Carga de 150 kg.

Indicado para silos, tanques, reservatórios, plataformas, máquinas dosadoras, sistemas de enchimento e processos automatizados de controle de peso.

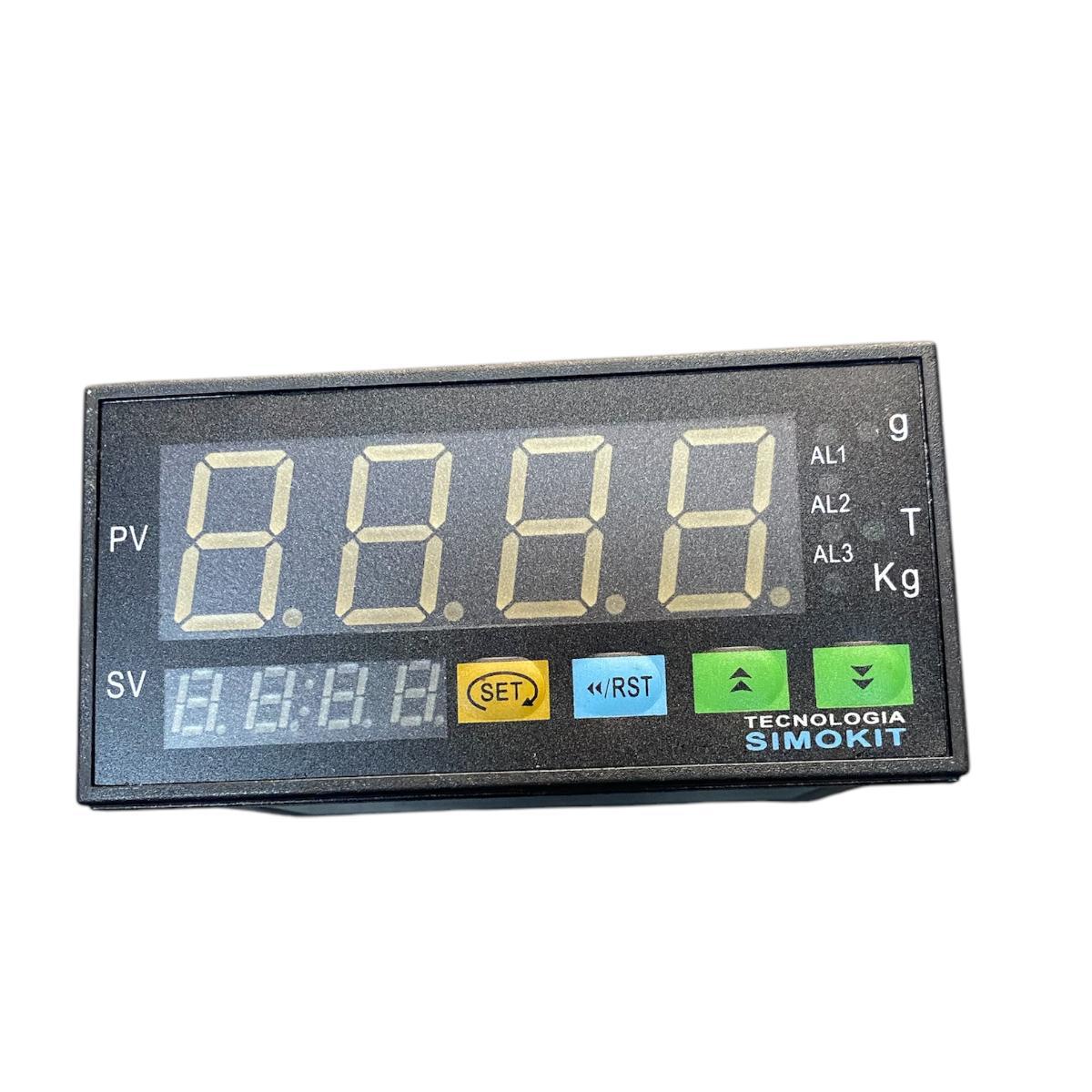

INDICADOR / CONTROLADOR DE PESAGEM CONTRONIX

O controlador Contronix é indicado para aplicações industriais envolvendo medição e controle de pesagem através de célula de carga, permitindo sua utilização em máquinas dosadoras e processos automatizados em geral.

Possui 2 saídas a relé programáveis, permitindo configurar pontos de acionamento de acordo com o peso medido. Dessa forma, pode ser utilizado para comandar motores, válvulas, contatores, alarmes ou diferentes estágios de um processo de dosagem.

Características

• Medição e controle de até 10 vezes por segundo;
• Exibição de peso líquido e peso bruto;
• Exibição de valor máximo;
• Processamento e exibição de valores;
• Função de rastreamento de zero;
• Compensação automática de zero na inicialização;
• Funções de estabilização da leitura;
• 2 relés programáveis;
• Seis modos de alarme;
• Configuração de limite superior e inferior;
• Configuração de desvio e intervalo;
• Indicadores de estado de alarme;
• Display LED de 5 dígitos.

ESPECIFICAÇÕES DO INDICADOR

Display: LED de 5 dígitos
Faixa de indicação: -19999 a 45000
Taxa de medição: 10 vezes/segundo
Entrada: Sensor/célula de carga tipo strain gauge
Sensor compatível: 4 fios
Sensibilidade de entrada: 0,8 a 2,5 mV/V
Saídas: 2 relés programáveis
Capacidade dos contatos: 250 VAC / 3 A – carga resistiva
Excitação para célula de carga: 10 V ±2%
Corrente de excitação: até 150 mA
Alimentação: 100 a 240 VAC – 50/60 Hz
Dimensões: 96 × 48 × 112 mm
Recorte para instalação: 92 × 45 mm

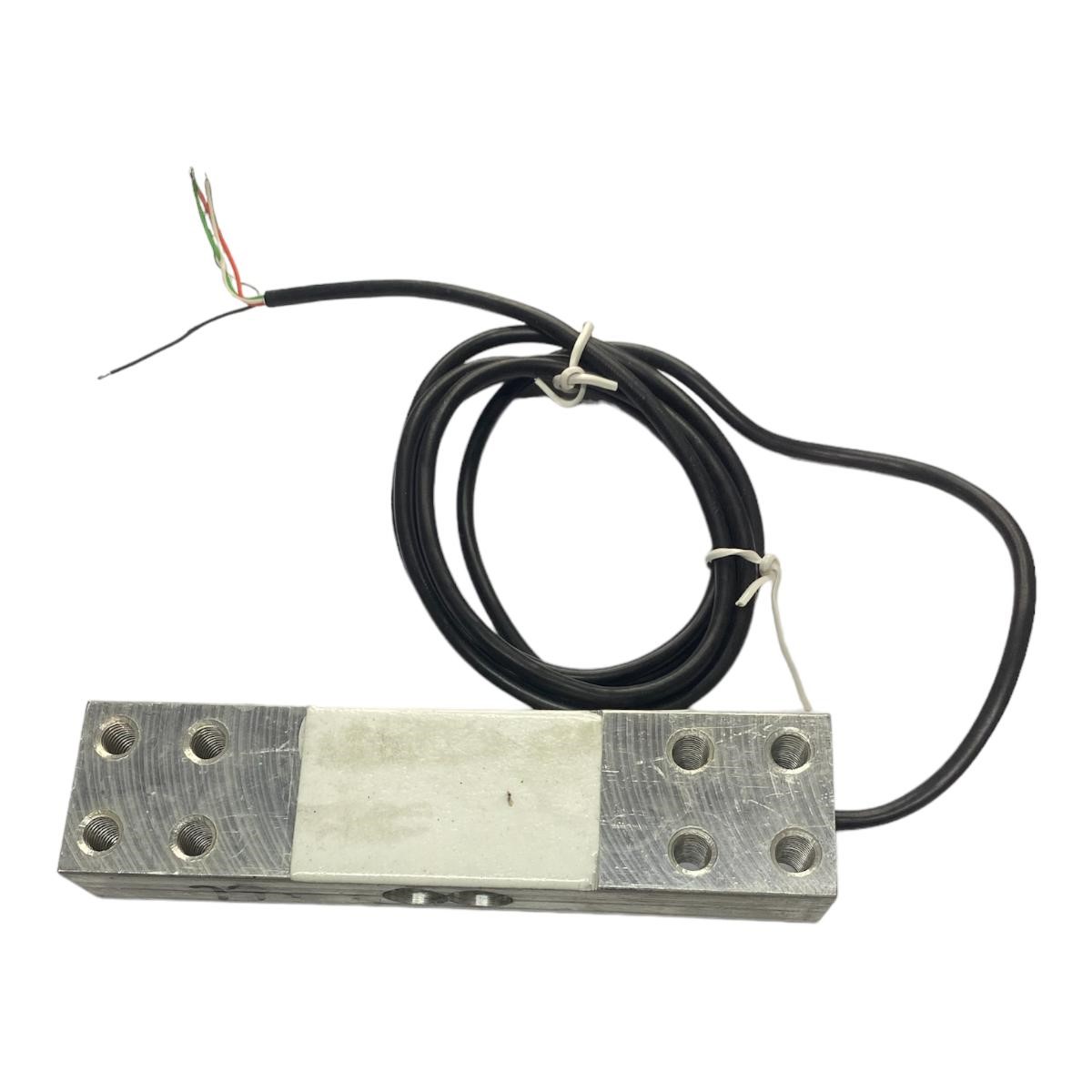

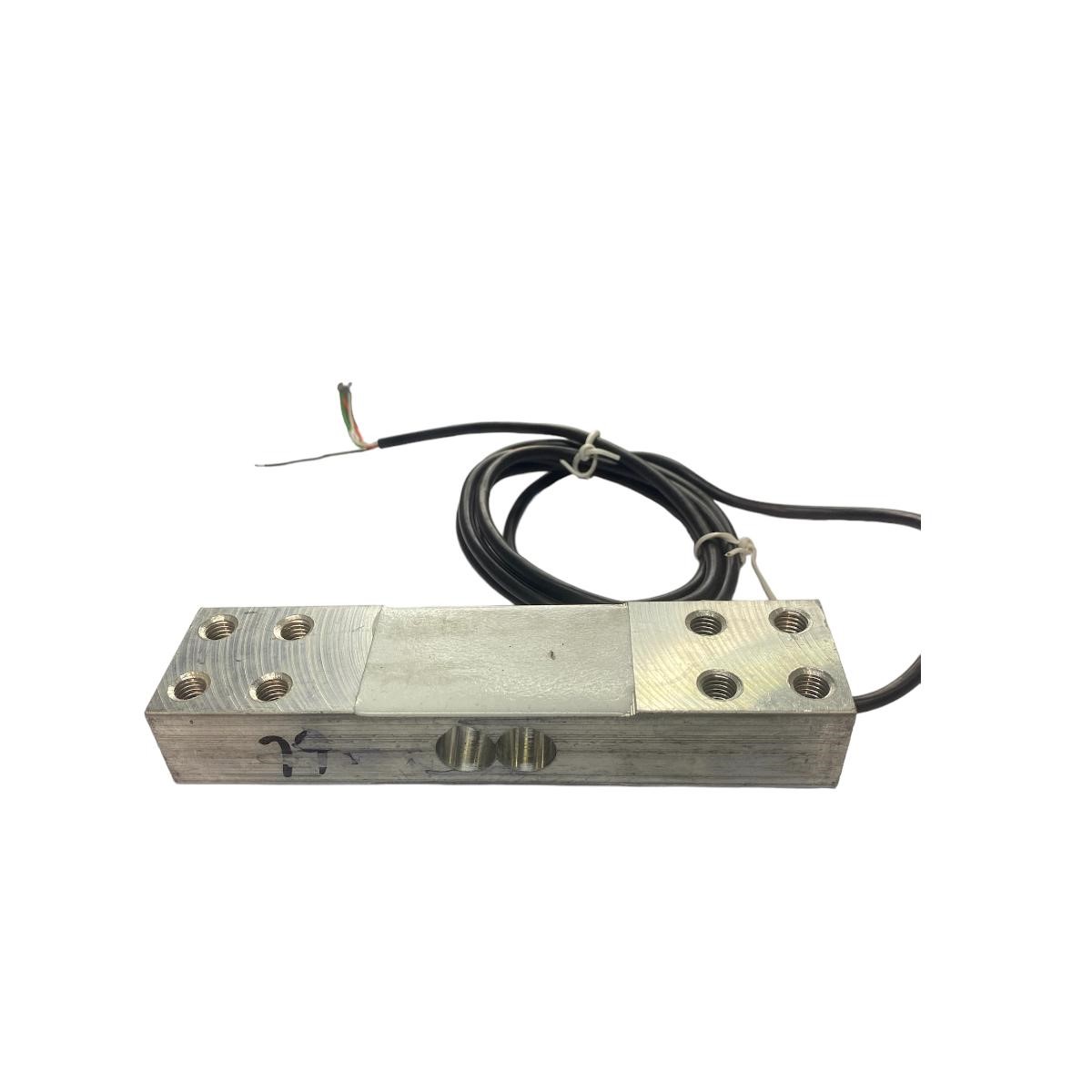

CÉLULA DE CARGA 150 KG

Sensor de carga tipo strain gauge, desenvolvido para sistemas de pesagem industrial e compatível com indicadores/controladores que trabalham com sinal em mV/V.

Possui capacidade nominal de 150 kg e pode ser utilizada em sistemas de dosagem, plataformas, reservatórios, máquinas e outros equipamentos industriais.

ESPECIFICAÇÕES DA CÉLULA DE CARGA

Capacidade: 150 kg
Sensibilidade: 2 mV/V
Erro total: 0,02% F.S
Não linearidade: 0,02% F.S
Histerese: 0,02% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min

Elétrico

Tensão de excitação: 5 a 12 VDC
Impedância de entrada: 405 ± 10 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: ≥ 5000 MΩ (100 VDC)

Temperatura e proteção

Faixa compensada: -10 °C a +40 °C
Faixa de operação: -20 °C a +60 °C
Sobrecarga segura: 120%
Sobrecarga máxima: 150%
Grau de proteção: IP65

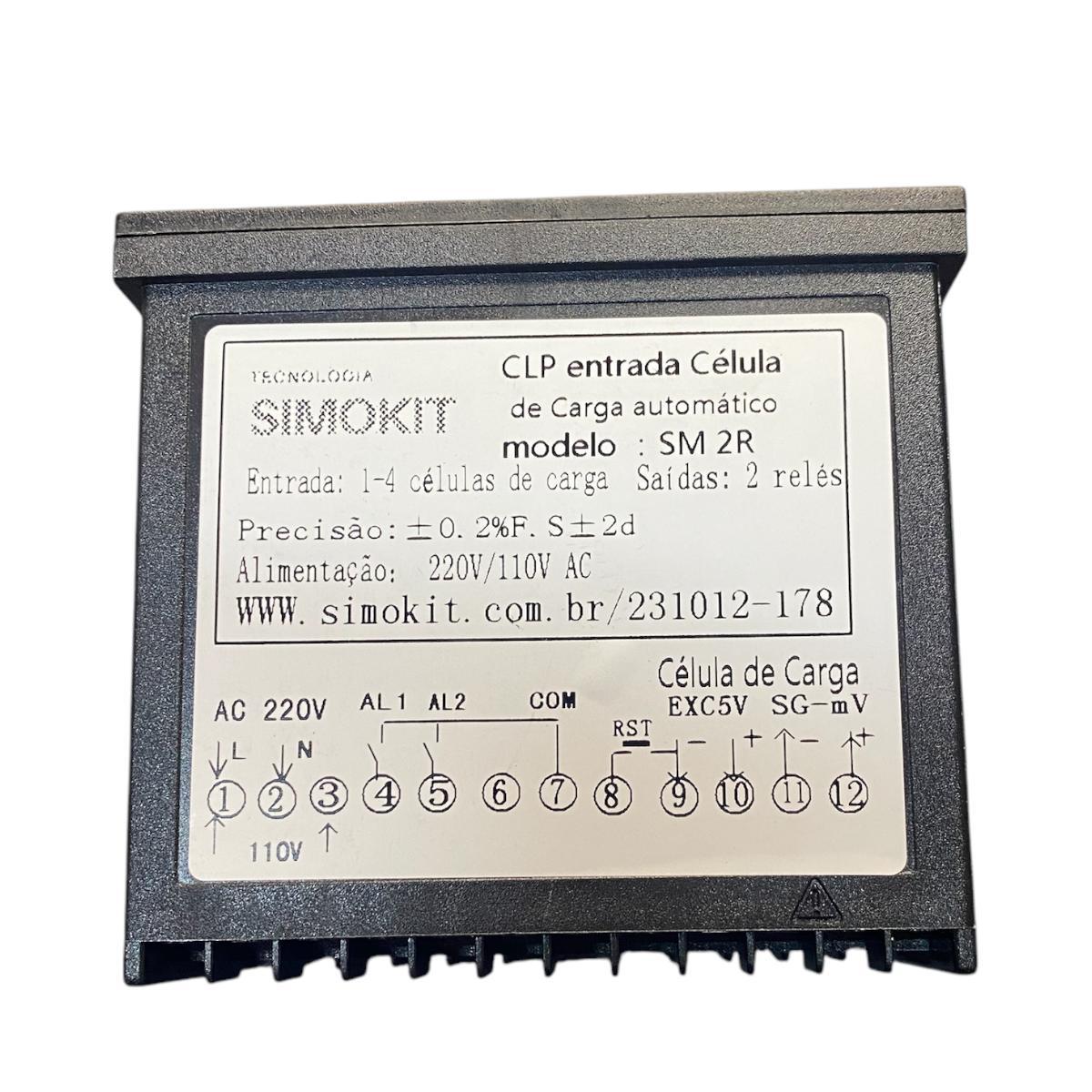

Ligação da célula

Preto: + Excitação / Alimentação
Branco: – Excitação / Alimentação
Vermelho: + Sinal
Verde: – Sinal

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem Contronix com 2 relés programáveis
• 01 Célula de Carga 150 kg
