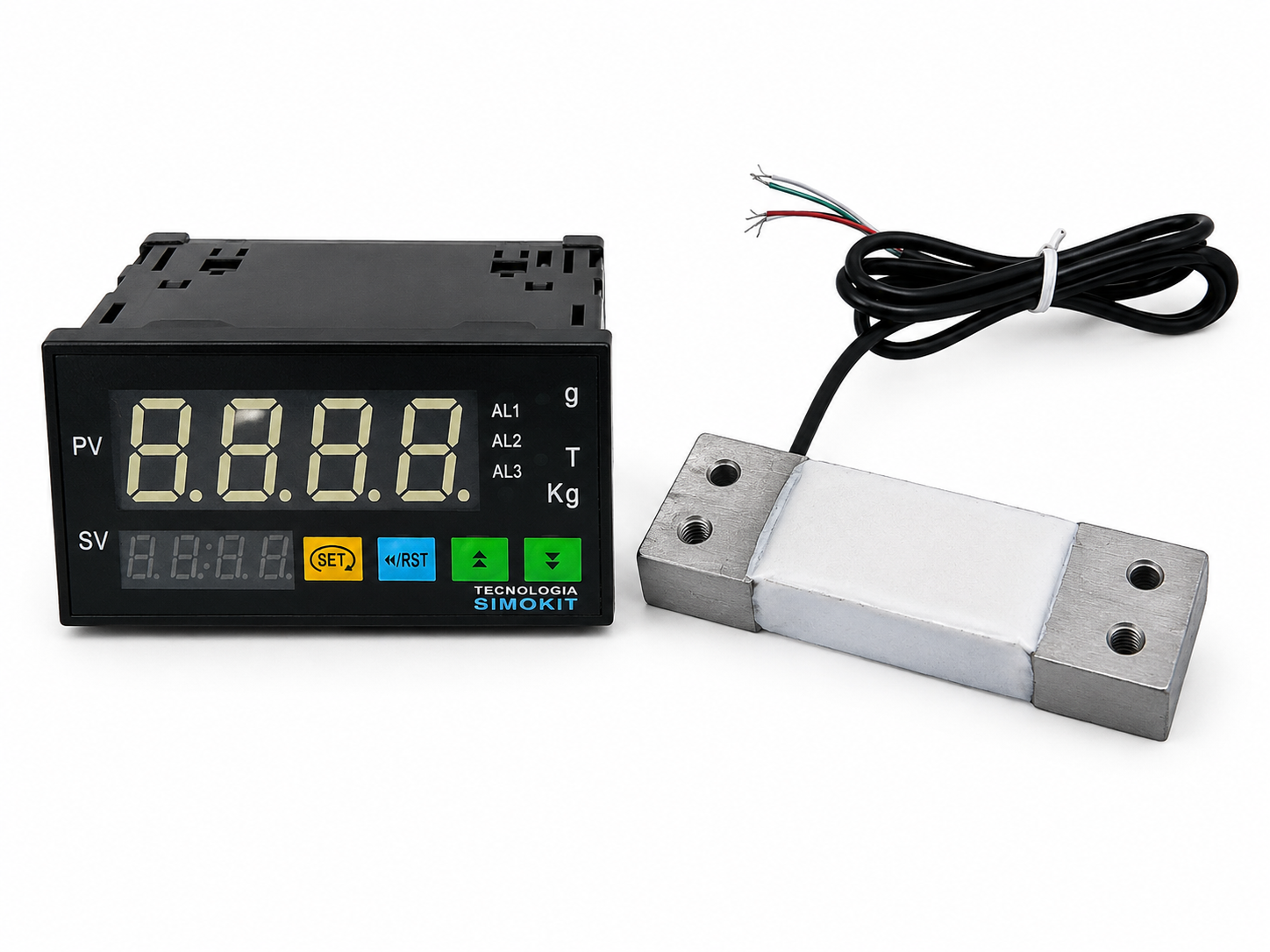

Kit desenvolvido para medição, controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem Simokit com 2 relés programáveis + Célula de Carga de 10 kg.

Indicado para máquinas dosadoras, pequenas plataformas, sistemas de enchimento, controle de peso e processos automatizados de pesagem.

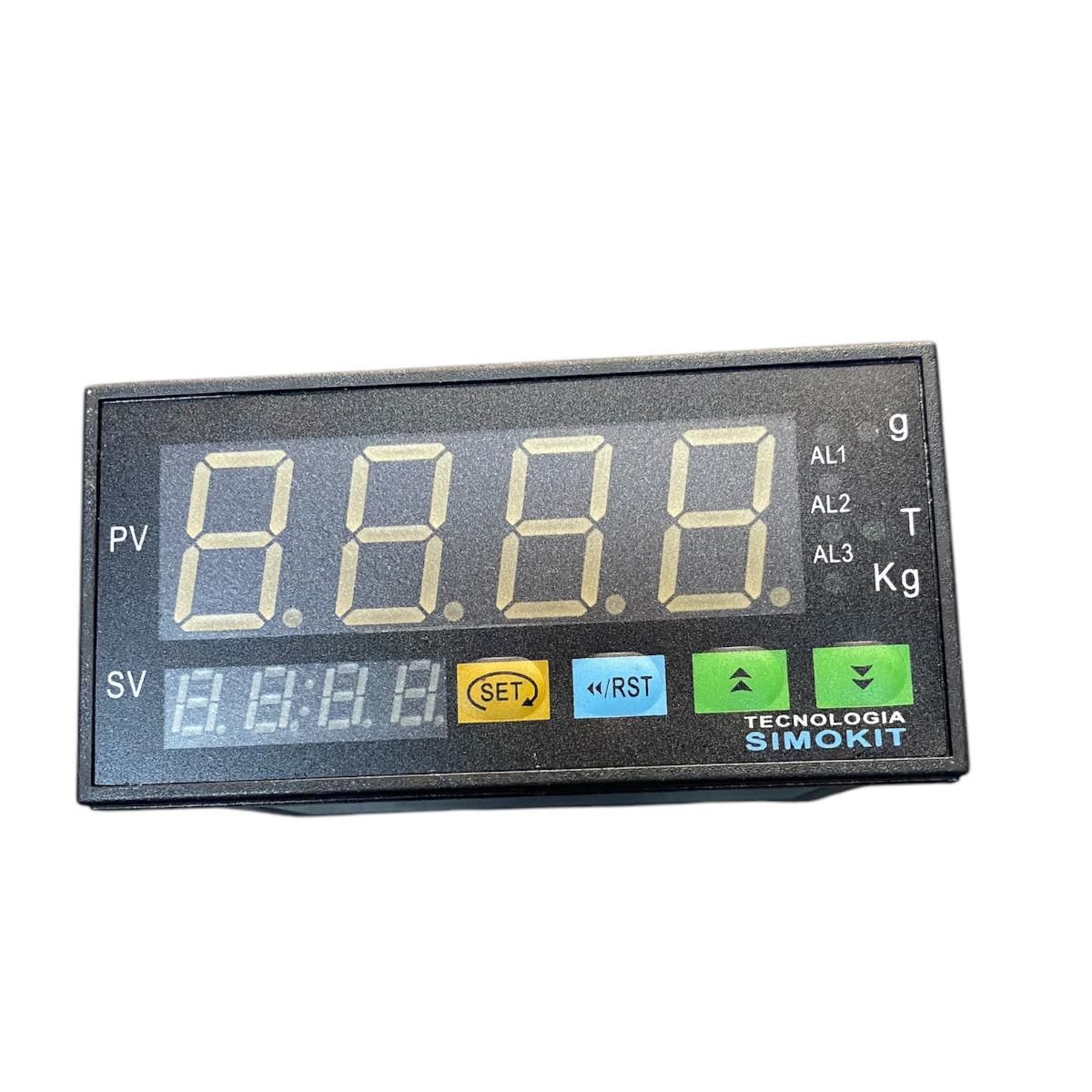

INDICADOR / CONTROLADOR DE PESAGEM

O controlador Simokit é indicado para aplicações industriais envolvendo controle de pesagem através de célula de carga, podendo ser utilizado em máquinas dosadoras, equipamentos de enchimento e sistemas automatizados em geral.

Possui 2 saídas a relé programáveis, permitindo configurar pontos de acionamento conforme o peso. Dessa forma, os relés podem ser utilizados para comandar motores, válvulas, contatores, alarmes ou diferentes estágios de um processo de dosagem.

Características

• Alta precisão e desempenho estável;
• Fácil configuração e operação;
• Display LED de 4 dígitos;
• Entrada para célula de carga em mV/V;
• Compatível com 1 a 4 células de carga;
• 2 saídas a relé programáveis;
• Função de compensação de zero;
• Ajuste de PV;
• Indicado para controle de peso e processos de dosagem.

Especificações técnicas do indicador

Modelo: LM8-RRD
Display: LED – 4 dígitos
Alimentação: 110/220 VAC
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: 16 vezes/segundo
Entrada: mV – célula de carga
Quantidade de células: 1 a 4 células de carga compatíveis
Saídas: 2 relés programáveis
Contato dos relés: 250 VAC / 3 A ou 30 VDC / 3 A
Alimentação auxiliar: 5 VDC / 80 mA
Dimensões: 95 × 85 × 46 mm
Peso: aproximadamente 258 g

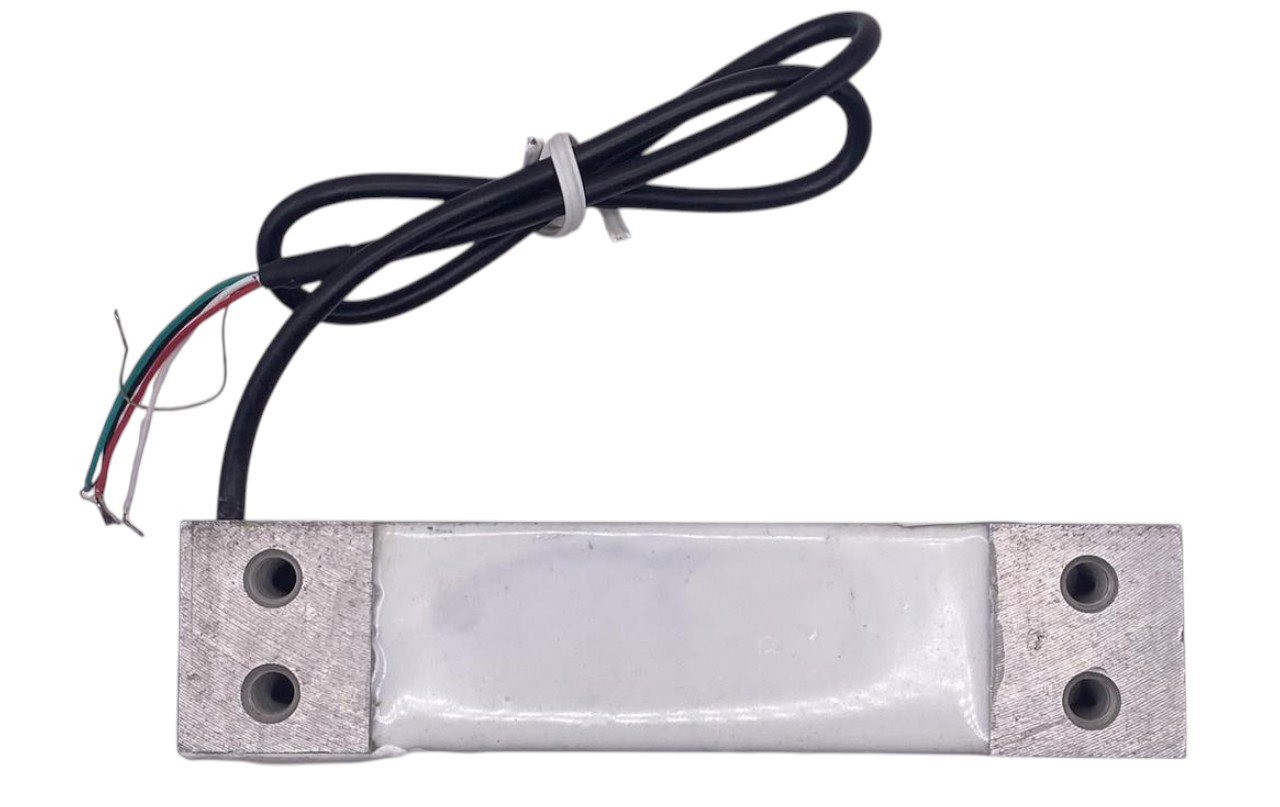

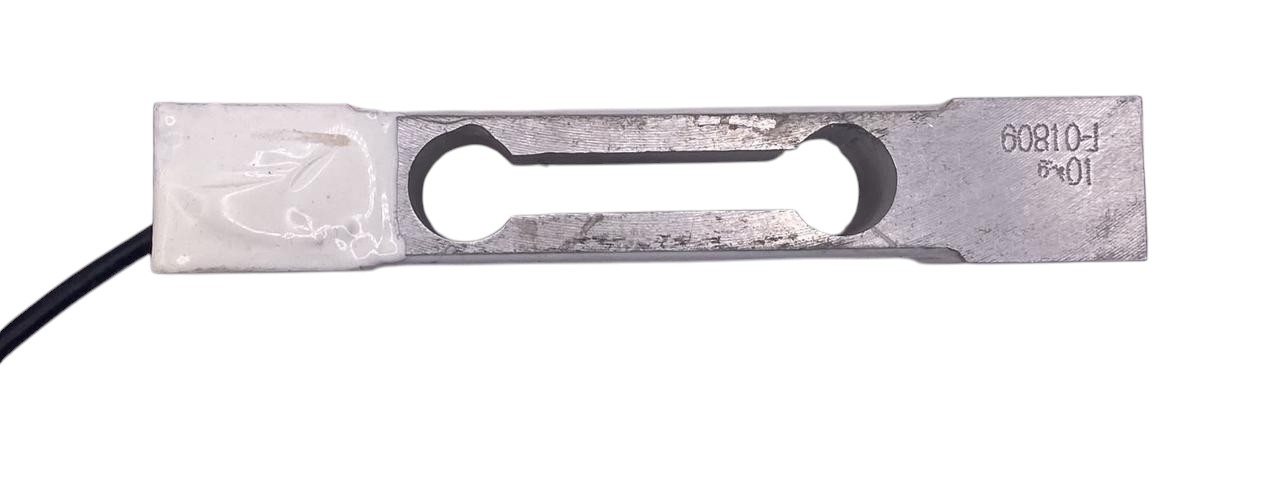

CÉLULA DE CARGA 10 KG

Célula de carga industrial com capacidade nominal de 10 kg, indicada para sistemas que necessitam de medição de pequenas cargas com boa precisão.

Pode ser utilizada em máquinas dosadoras, pequenas plataformas, sistemas de enchimento, equipamentos de controle de peso e projetos de automação industrial.

Especificações técnicas

Capacidade nominal: 10 kg
Precisão: 0,02
Saída nominal: 2,0 ± 0,1 mV/V
Erro combinado: 0,03% F.S
Repetibilidade: 0,01% F.S

Elétrico

Tensão de excitação: 9 a 12 VDC
Resistência de entrada: 405 ± 6 Ω
Resistência de saída: 350 ± 3 Ω
Resistência de isolamento: ≥ 5000 MΩ

Temperatura

Faixa compensada: -10 °C a +40 °C
Faixa de operação: -35 °C a +65 °C

Proteção

Sobrecarga segura: 120% F.S
Sobrecarga máxima: 150% F.S
Grau de proteção: IP65

Dimensões

88 × 23 × 20,5 mm

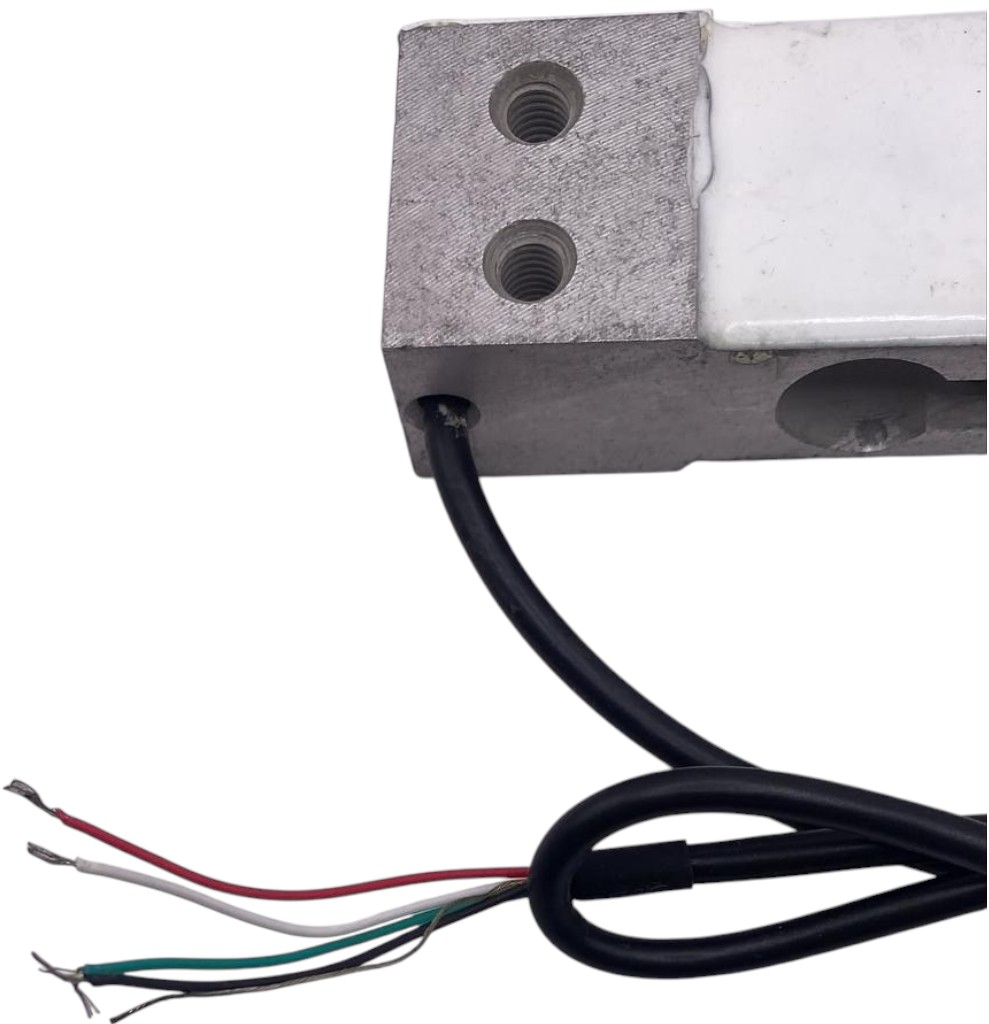

Ligação

Vermelho: + Entrada / Excitação
Preto: – Entrada / Excitação
Verde: + Saída / Sinal
Branco: – Saída / Sinal

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem Simokit LM8-RRD com 2 relés programáveis
• 01 Célula de Carga 10 kg
