Kit CLP Indicador de Peso 2 relés + 4x Células de carga Tipo I 500kg

Kit completo desenvolvido para pesagem e controle de processos industriais, indicado para silos, tanques, moegas, máquinas dosadoras, plataformas de pesagem e sistemas automatizados.

O conjunto possui 4 células de carga Tipo I de 500 kg cada, totalizando uma capacidade nominal somada de 2.000 kg (2 toneladas), além de indicador digital com display LED de 6 dígitos e 2 relés programáveis.

Os relés permitem configurar pontos de acionamento e desligamento conforme o peso desejado, possibilitando o comando de motores, válvulas, contatores e outros dispositivos de automação.

COMO FUNCIONA:

As 4 células de carga são instaladas nos pontos de apoio da estrutura. Seus sinais são reunidos pela caixa de junção e enviados ao indicador, responsável por realizar a leitura e exibir o peso no display.

O operador pode programar os dois relés para atuar em diferentes limites de peso, permitindo aplicações como dosagem rápida/lenta, enchimento, descarregamento e controle automático por peso.

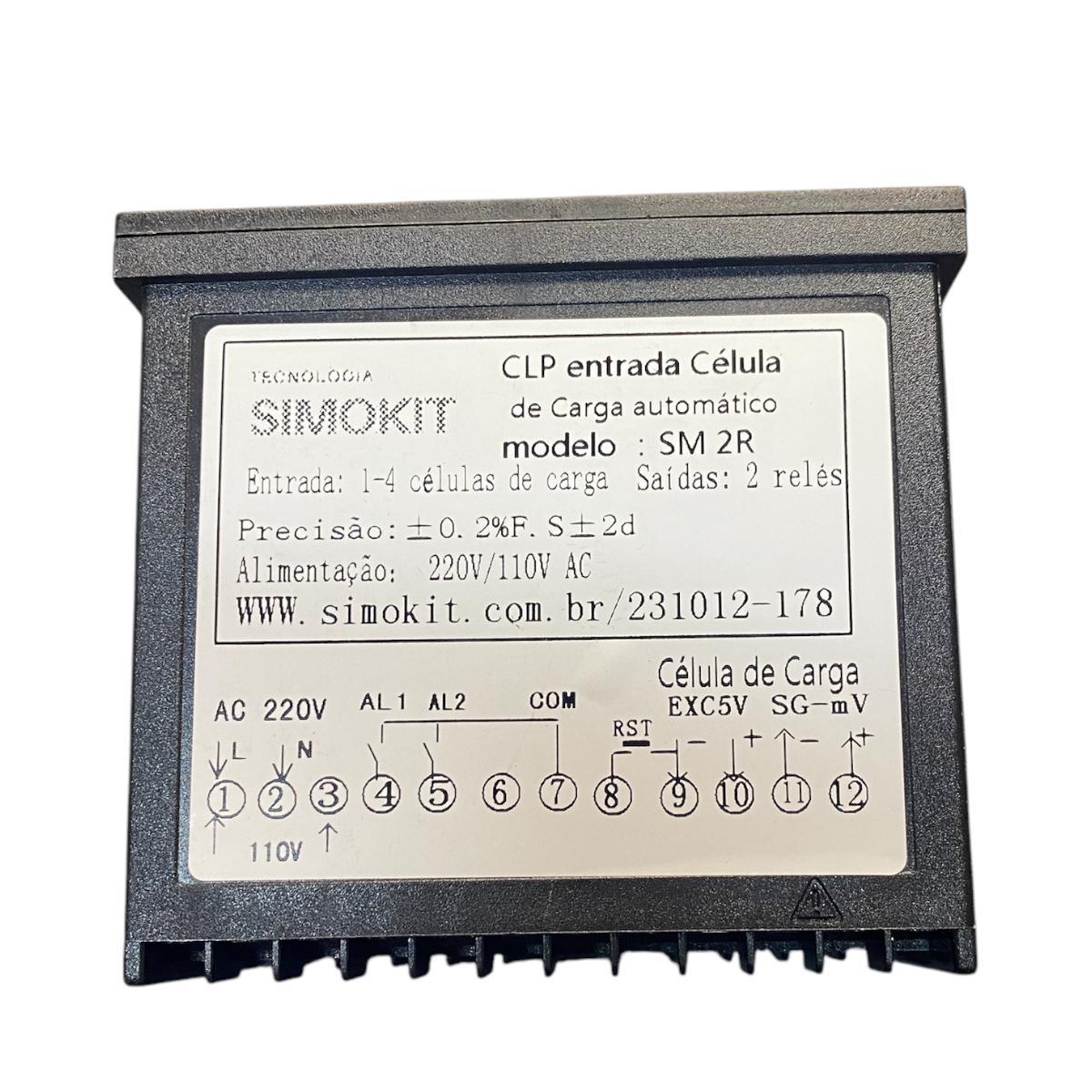

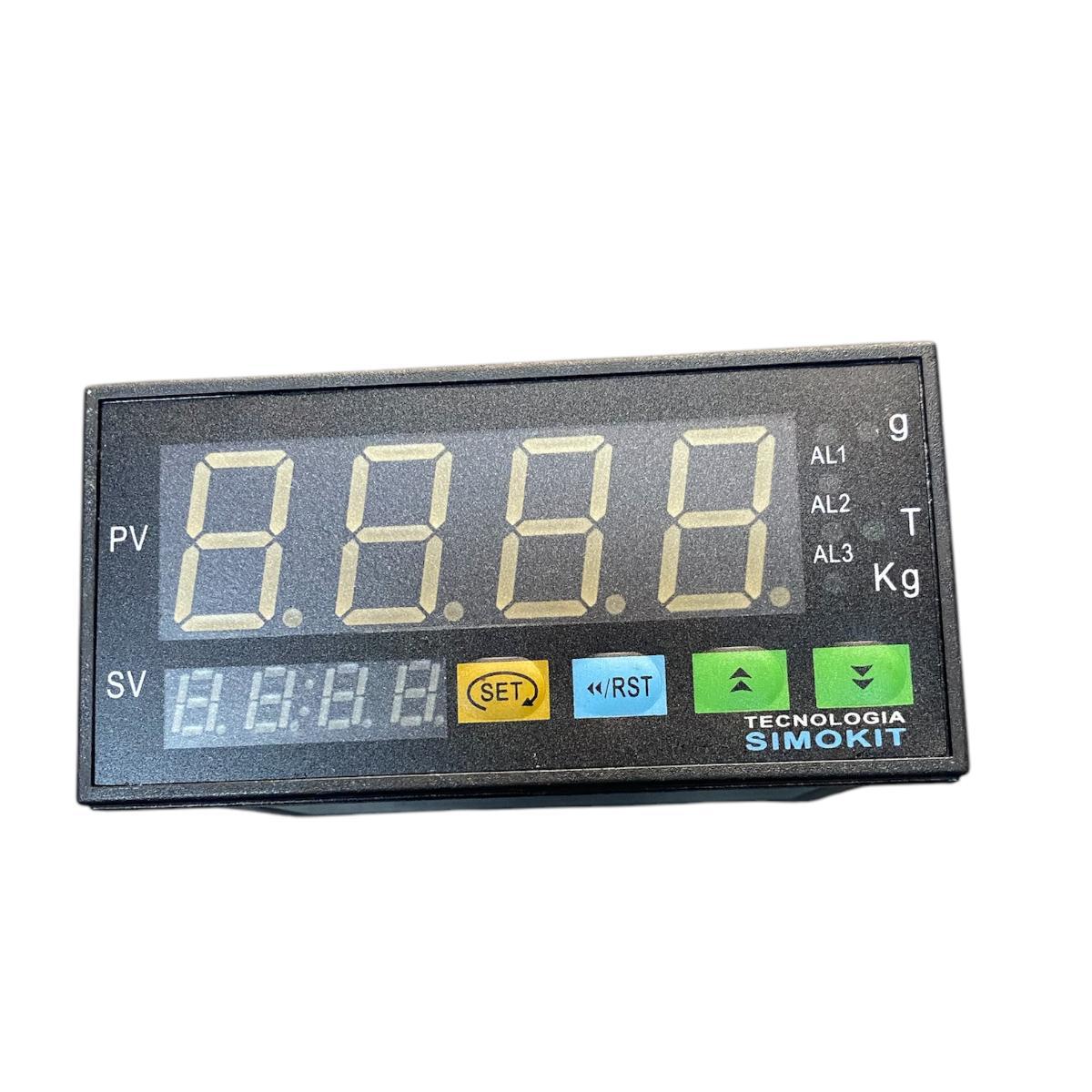

ESPECIFICAÇÕES DO INDICADOR:

• Alimentação: 110/220 VAC

• Display: LED de 6 dígitos

• Entrada: sinal mV para célula de carga

• Saídas: 2 relés programáveis

• Contatos dos relés: 250 VAC / 1 A ou 30 VDC / 1 A

• Precisão: 0,2% FS ± 2 dígitos

• Taxa de amostragem: até 28 leituras/segundo

• Consumo: ≤ 5 VA

• Alimentação auxiliar: 5 VDC

• Funções de ajuste de zero, correção de leitura e configuração dos pontos de atuação dos relés.

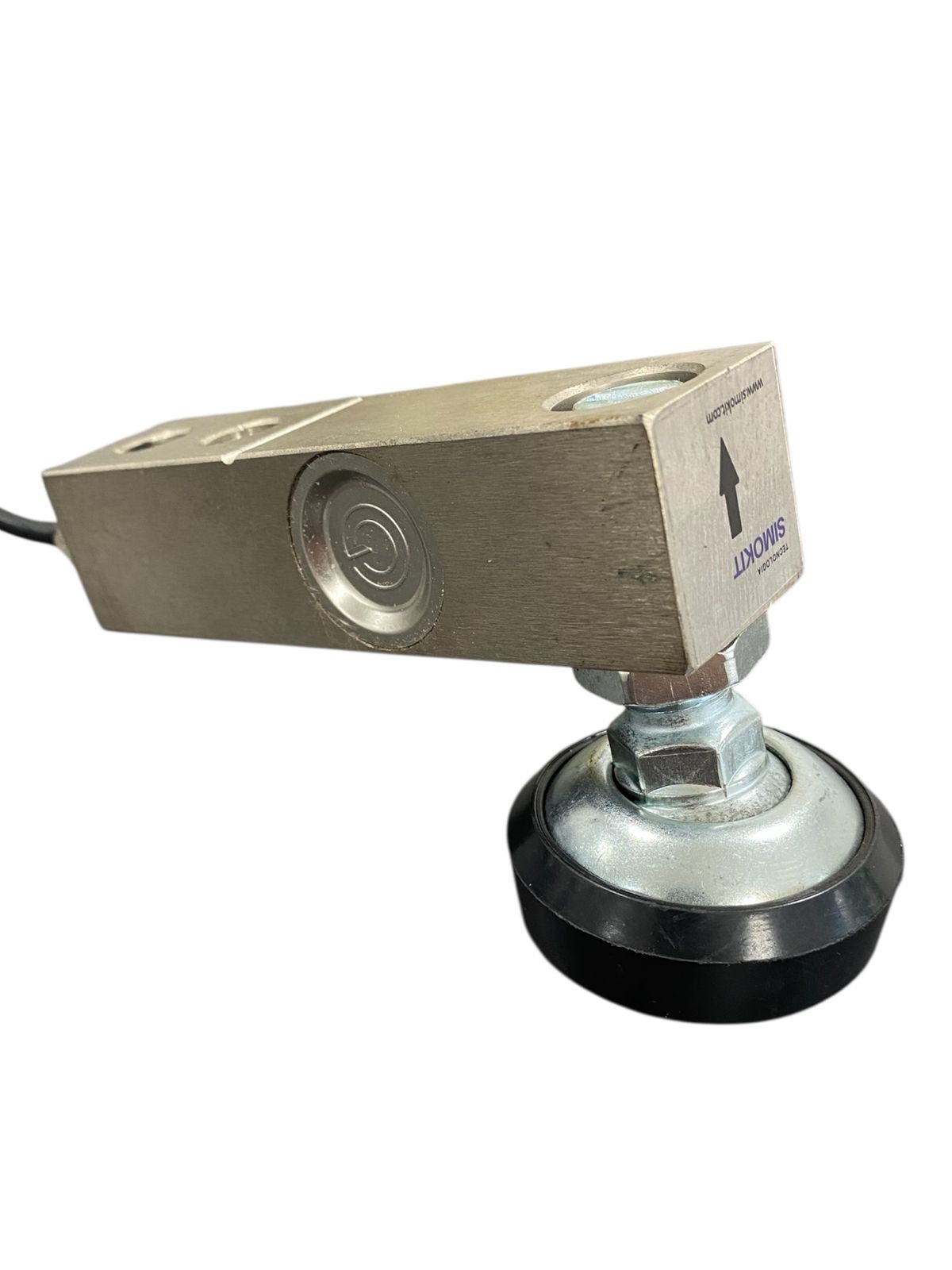

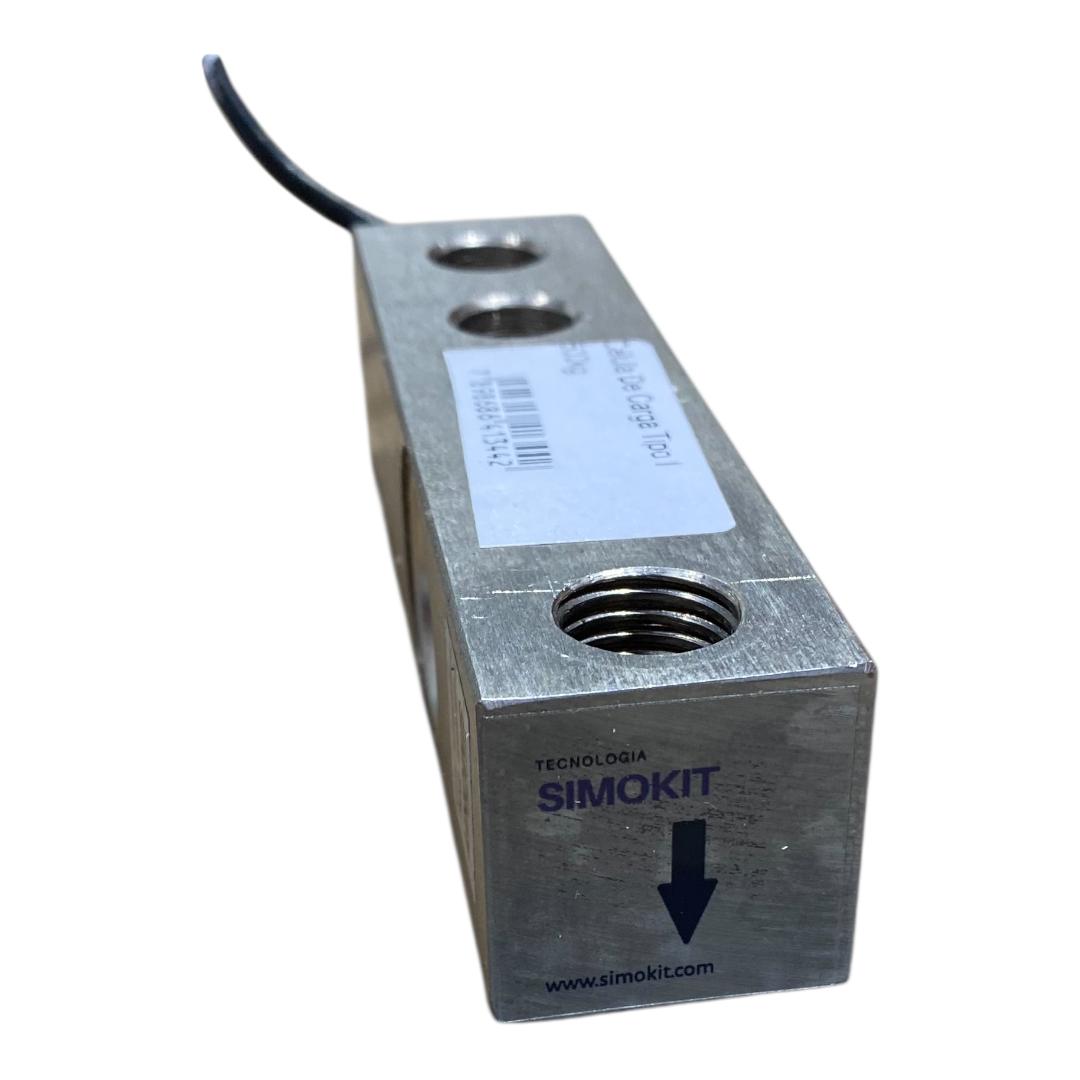

ESPECIFICAÇÕES DAS CÉLULAS DE CARGA:

• Modelo: Tipo I

• Quantidade: 4 unidades

• Capacidade individual: 500 kg

• Capacidade nominal somada: 2.000 kg

• Material: aço inoxidável

• Classe de exatidão: C3

• Sensibilidade: 2,0 ± 0,05 mV/V

• Tensão de excitação recomendada: 10 a 15 VDC

• Resistência de entrada: 350 ± 20 Ω

• Resistência de saída: 350 ± 5 Ω

• Sobrecarga segura: 150% F.S

• Sobrecarga máxima: 200% F.S

• Temperatura operacional: -20 °C a +80 °C

• Base com pé regulável para instalação e nivelamento.

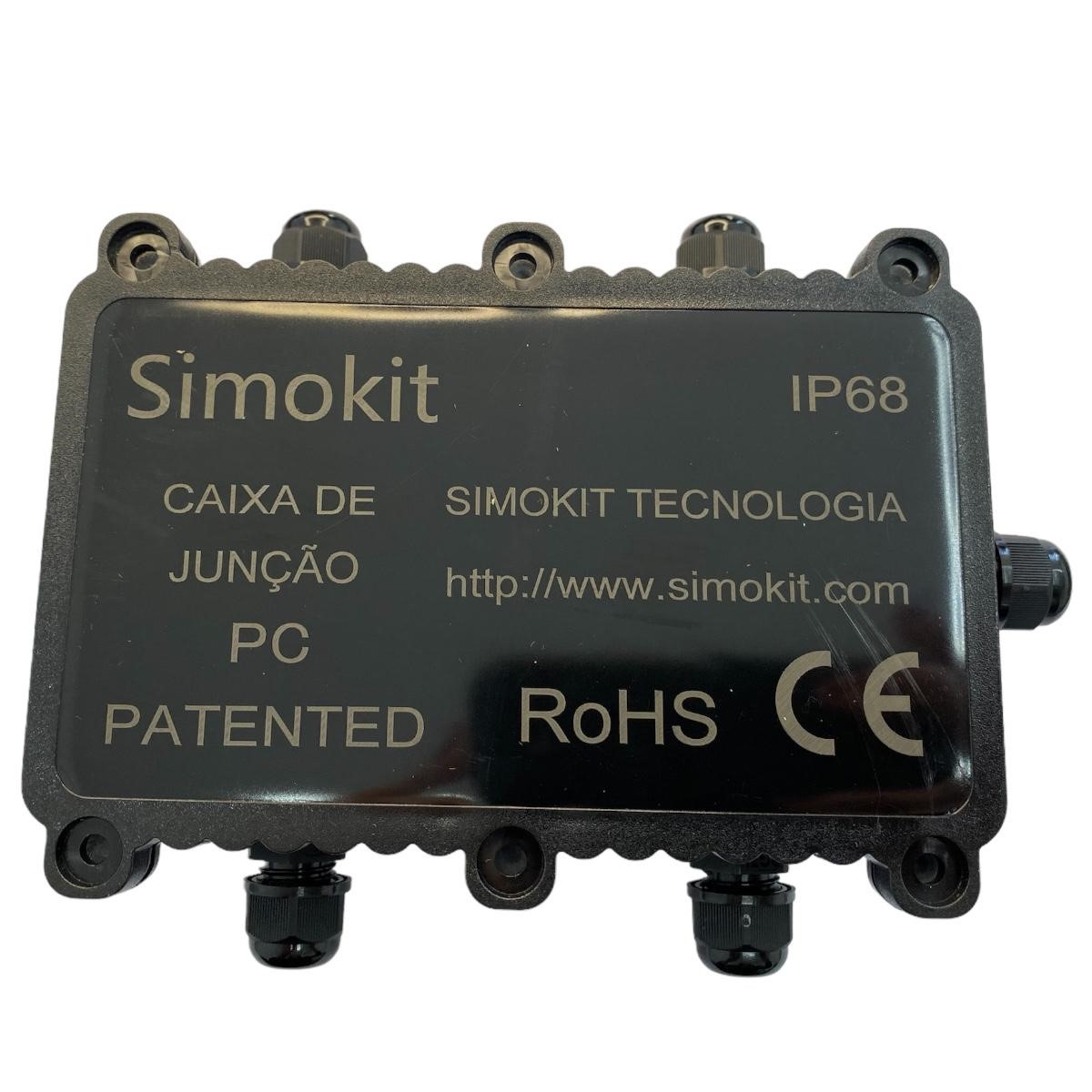

CAIXA DE JUNÇÃO:

Permite conectar até 4 células de carga, reunindo os sinais em uma única saída para ligação ao indicador de pesagem, facilitando a organização e instalação do sistema.

ITENS INCLUSOS NO KIT:

• 1x Indicador/controlador de pesagem com 2 relés programáveis

• 4x Células de carga Tipo I de 500 kg

• 4x Bases (pés) com regulagem de altura

• 1x Caixa de junção para até 4 células de carga

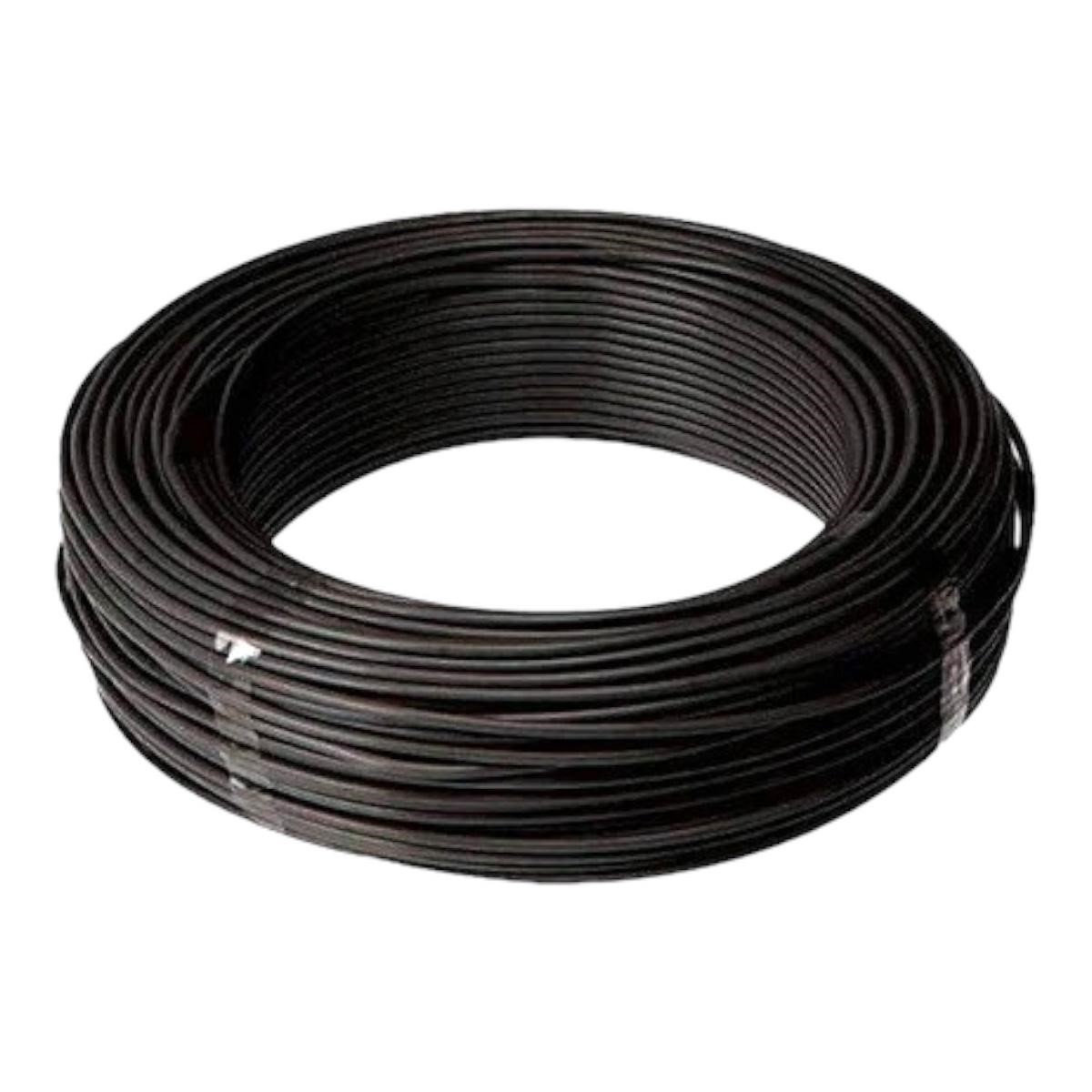

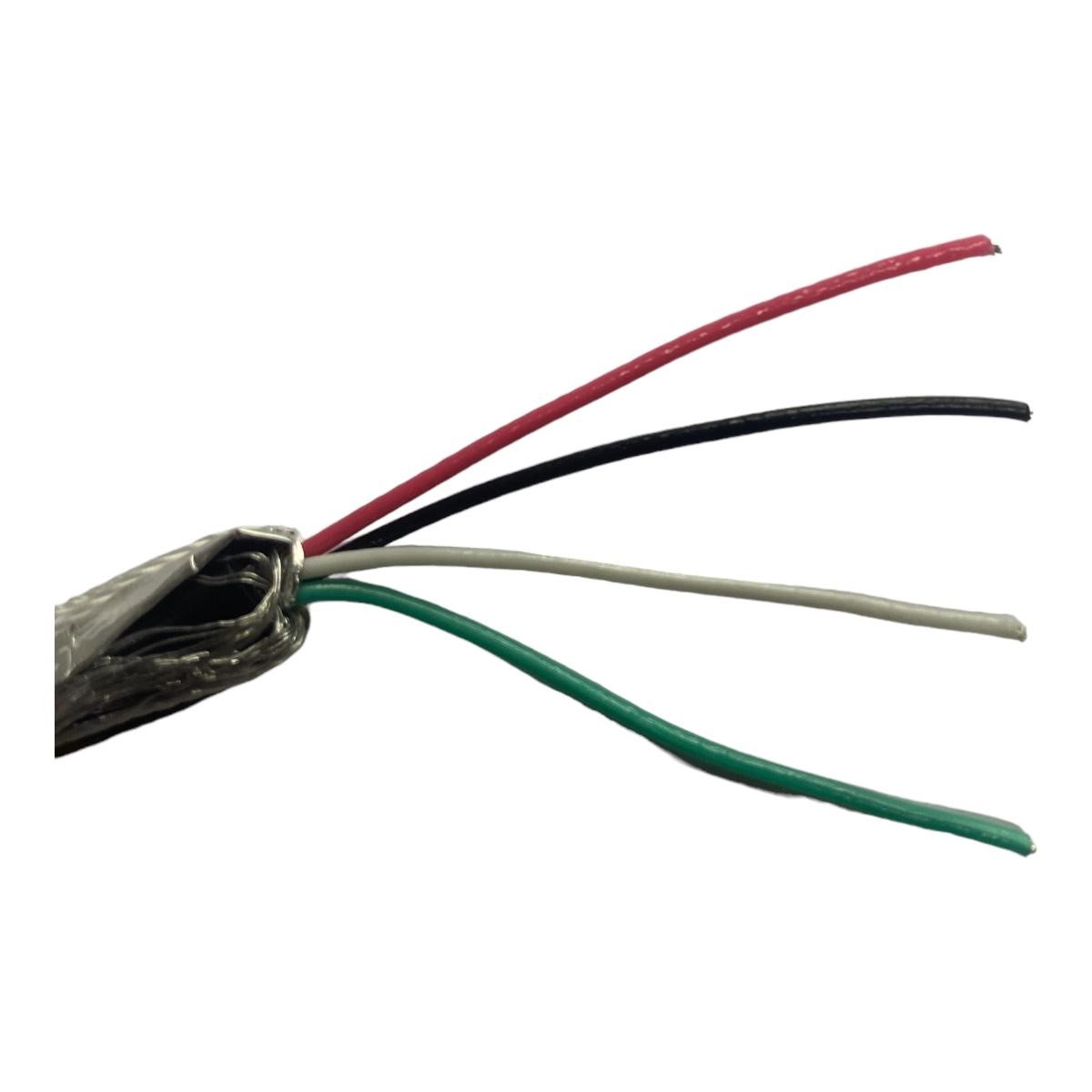

• 5 metros de cabo para célula de carga
