Kit CLP indicador de peso 2 reles + 4x Células de carga 150kg

KIT INDICADOR DE PESAGEM 2 RELÉS + CÉLULA DE CARGA + CAIXA DE JUNÇÃO

INDICADOR DE PESAGEM COM RELÉS PROGRAMÁVEIS

O controlador é fornecido para atender aplicações industriais de controle de pesagem através de células de carga, sendo indicado para máquinas dosadoras, sistemas automatizados de dosagem, silos, tanques, plataformas e outros processos internos industriais.

O equipamento é destinado a processos internos de pesagem, não sendo indicado para pesagem destinada à venda direta ao público.

O controlador permite configurar 2 relés programáveis, possibilitando definir pontos de acionamento conforme o peso. Dessa forma, pode ser utilizado para comandar estágios de motores, válvulas, contatores ou outros dispositivos de automação.

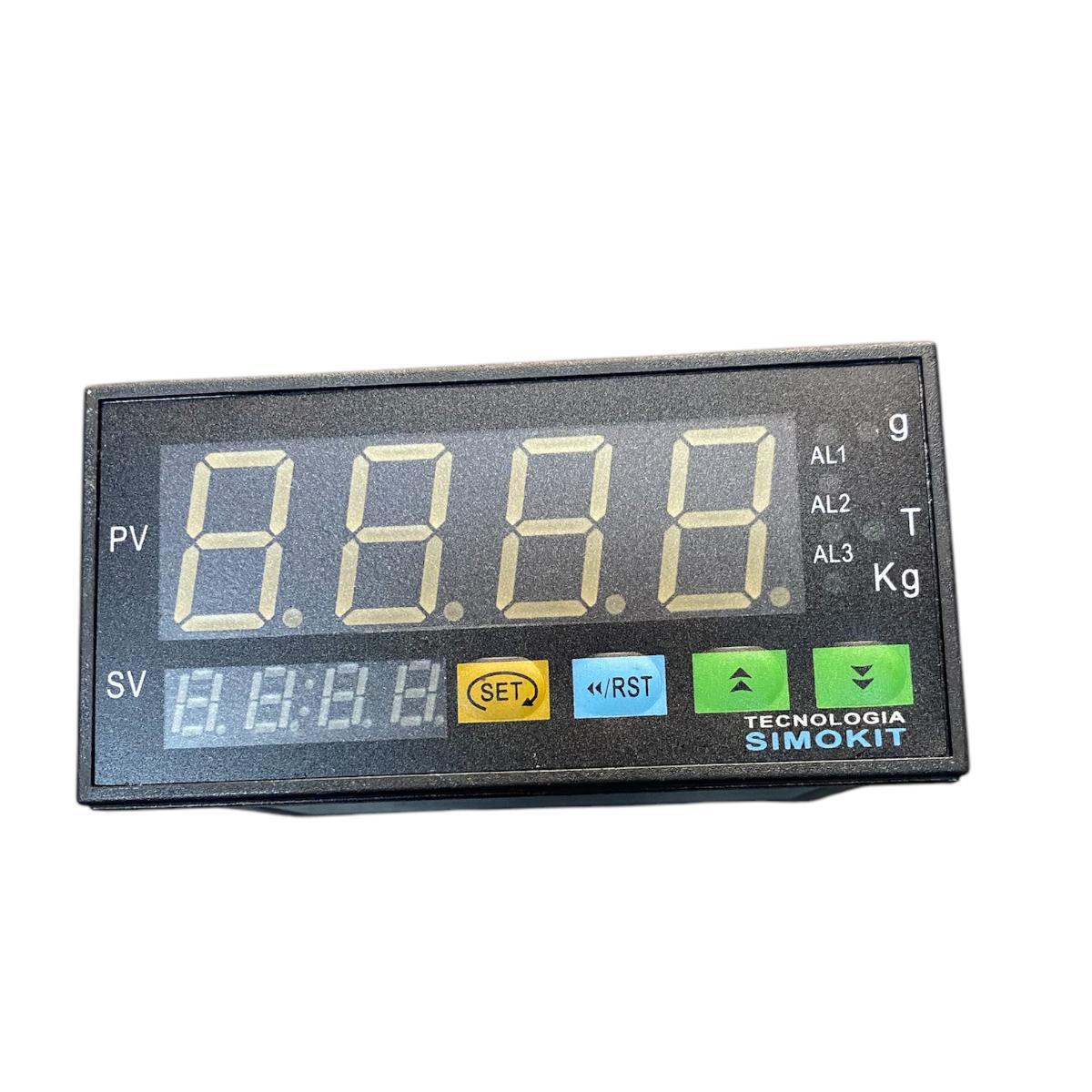

CARACTERÍSTICAS DO CONTROLADOR

• Alta precisão e desempenho estável
• Fácil operação
• Display LED de fácil visualização
• Entrada para célula de carga
• Compatível com conexão de 1 a 4 células de carga
• 2 saídas a relé programáveis
• Funções de compensação de zero e modificação de PV
• Aplicável em controle de peso e processos de dosagem
• Permite configurar pontos de acionamento para controle de motores ou válvulas

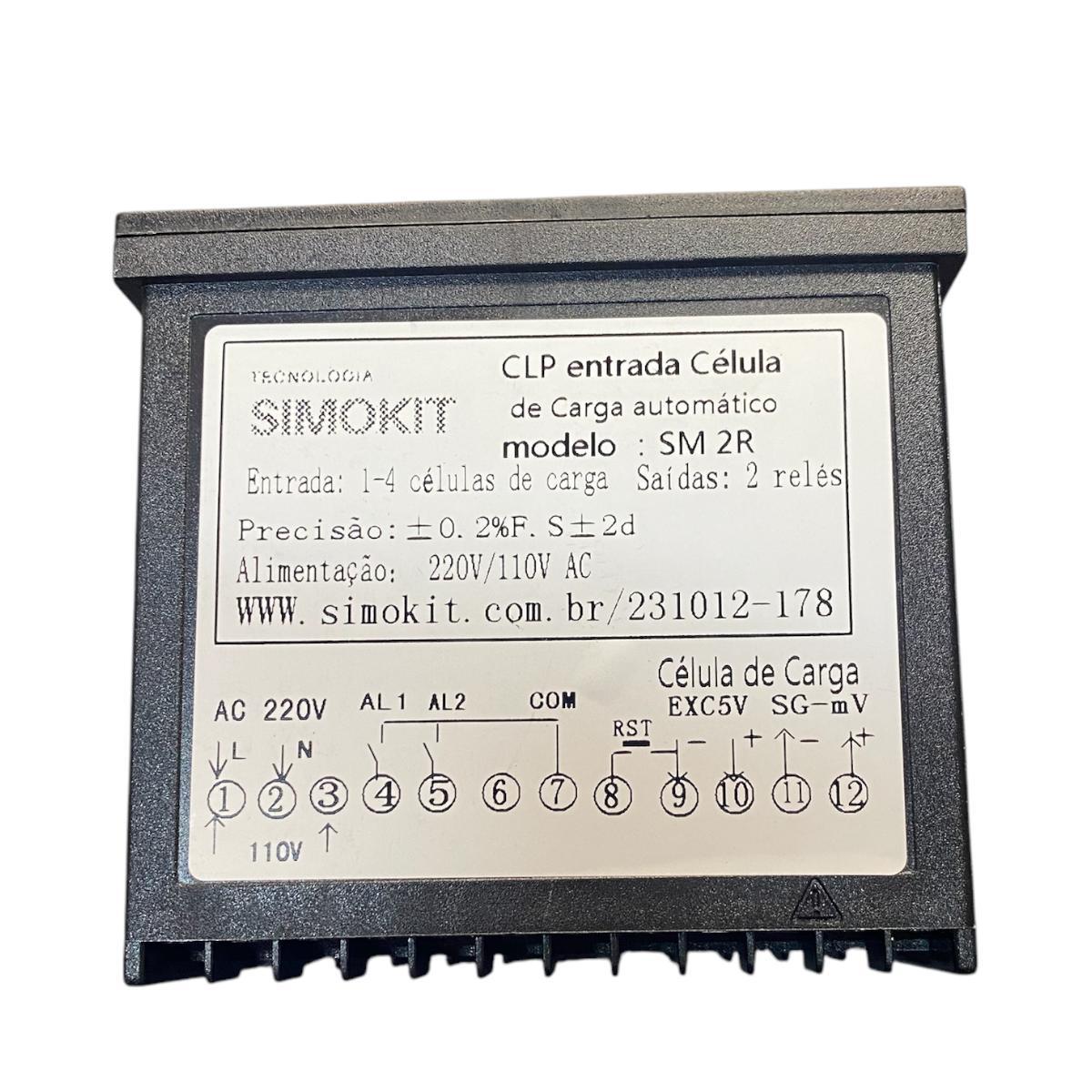

ESPECIFICAÇÕES DO CONTROLADOR

• Modelo: 220 – 6 dígitos
• Display: LED
• Alimentação: 110/220 V
• Precisão: 0,2% FS ± 2 dgt
• Consumo: ≤ 5 VA
• Taxa de amostragem: até 28 vezes/segundo
• Entrada: mV para célula de carga
• Saídas: 2 relés programáveis
• Relé: 250 V AC / 1 A ou 30 V DC / 1 A
• Alimentação auxiliar: 5 V DC

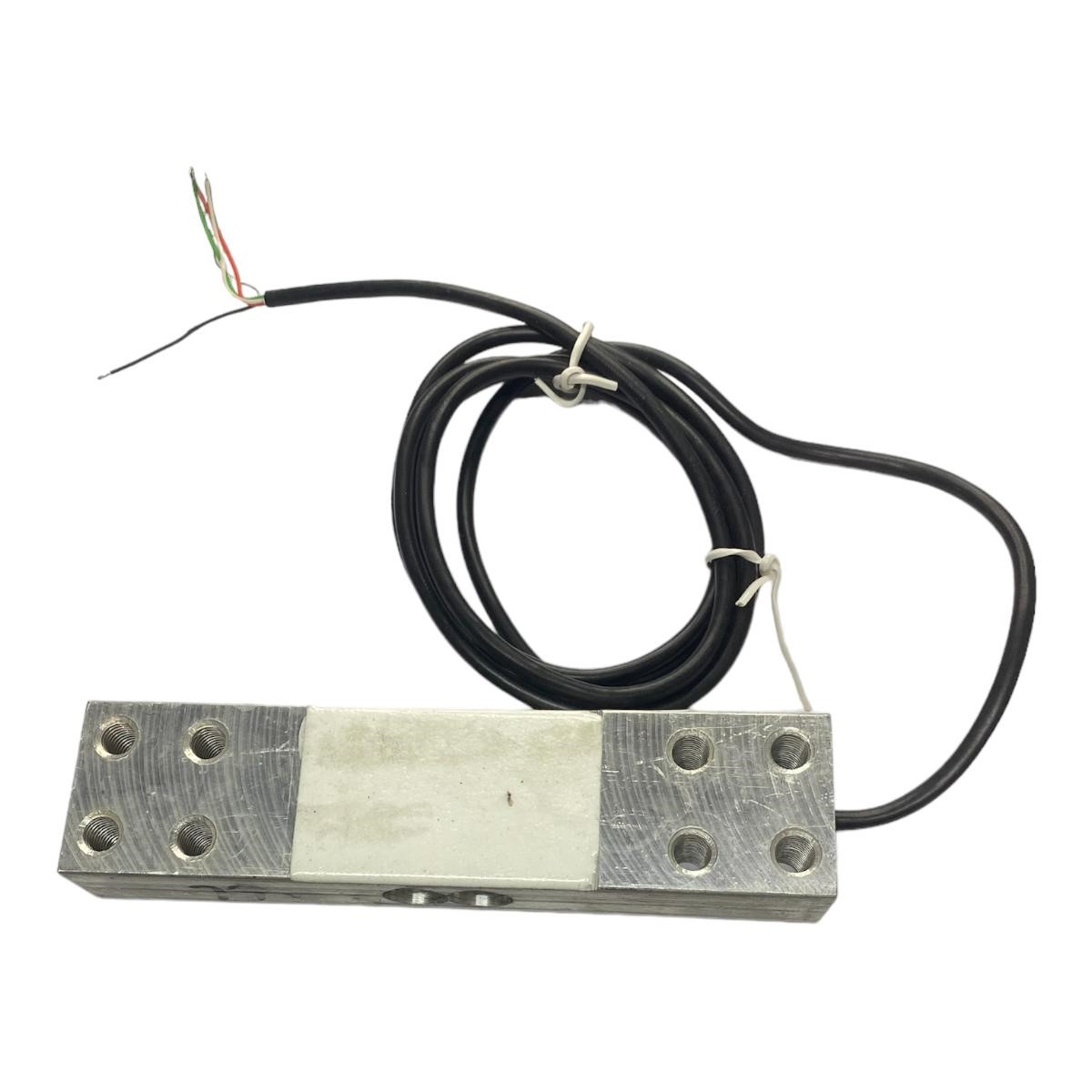

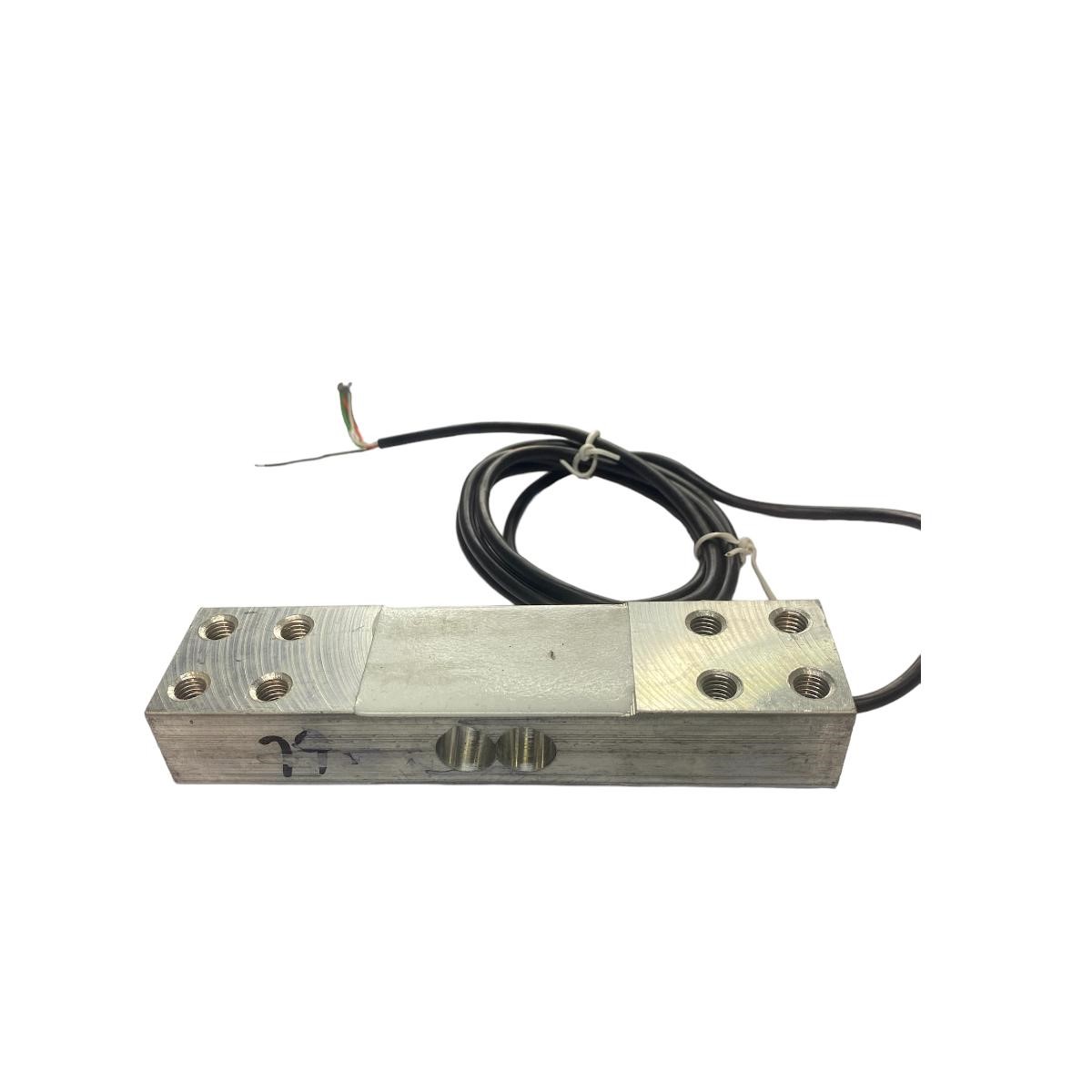

CÉLULA DE CARGA – SENSOR STRAIN GAUGE

Sensor de carga/pressão tipo strain gauge, indicado para sistemas industriais de pesagem, máquinas dosadoras, plataformas, tanques, silos e aplicações de automação que necessitem de medição de peso.

ESPECIFICAÇÕES DA CÉLULA DE CARGA

• Sensibilidade: 2 mV/V
• Erro total: 0,02% FS
• Não linearidade: 0,02% FS
• Histerese: 0,02% FS
• Repetibilidade: 0,02% FS
• Creep: 0,02% FS / 10 min

CARACTERÍSTICAS ELÉTRICAS

• Tensão de excitação: 5 a 12 VDC
• Impedância de entrada: 405 ± 10 Ω
• Impedância de saída: 350 ± 3 Ω
• Resistência de isolamento: ≥ 5.000 MΩ (100 VDC)

TEMPERATURA

• Faixa compensada: -10 a +40 °C
• Faixa de operação: -20 a +60 °C

PROTEÇÃO

• Sobrecarga segura: 120%
• Sobrecarga máxima: 150%
• Grau de proteção: IP65

LIGAÇÃO DA CÉLULA

• Preto: + alimentação
• Branco: – alimentação
• Vermelho: + sinal
• Verde: – sinal

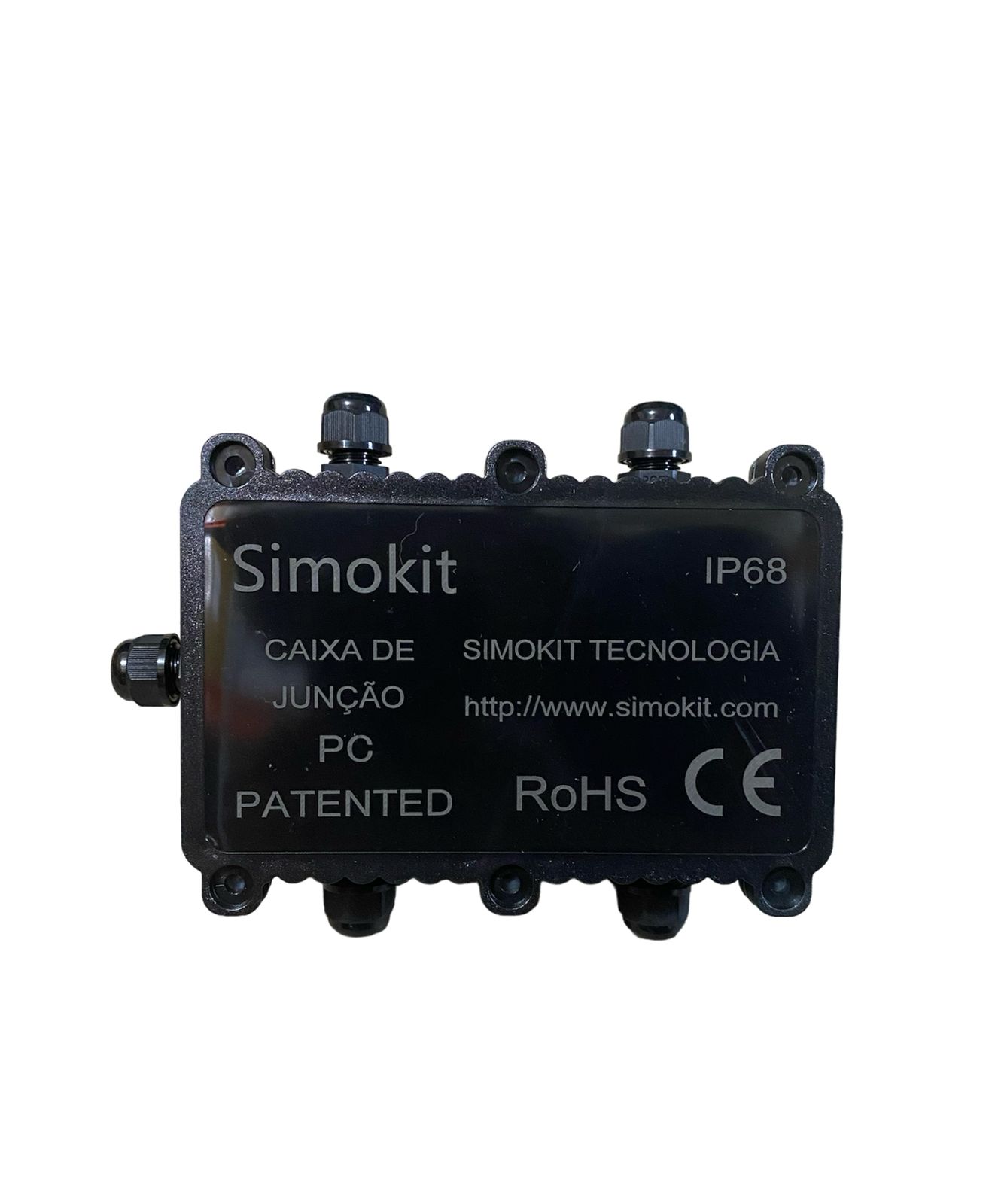

CAIXA DE JUNÇÃO

O kit acompanha caixa de junção para células de carga, utilizada para realizar a interligação das células de carga ao indicador de pesagem.

A caixa de junção facilita a organização das conexões e é especialmente indicada para sistemas de pesagem que utilizam múltiplas células de carga.

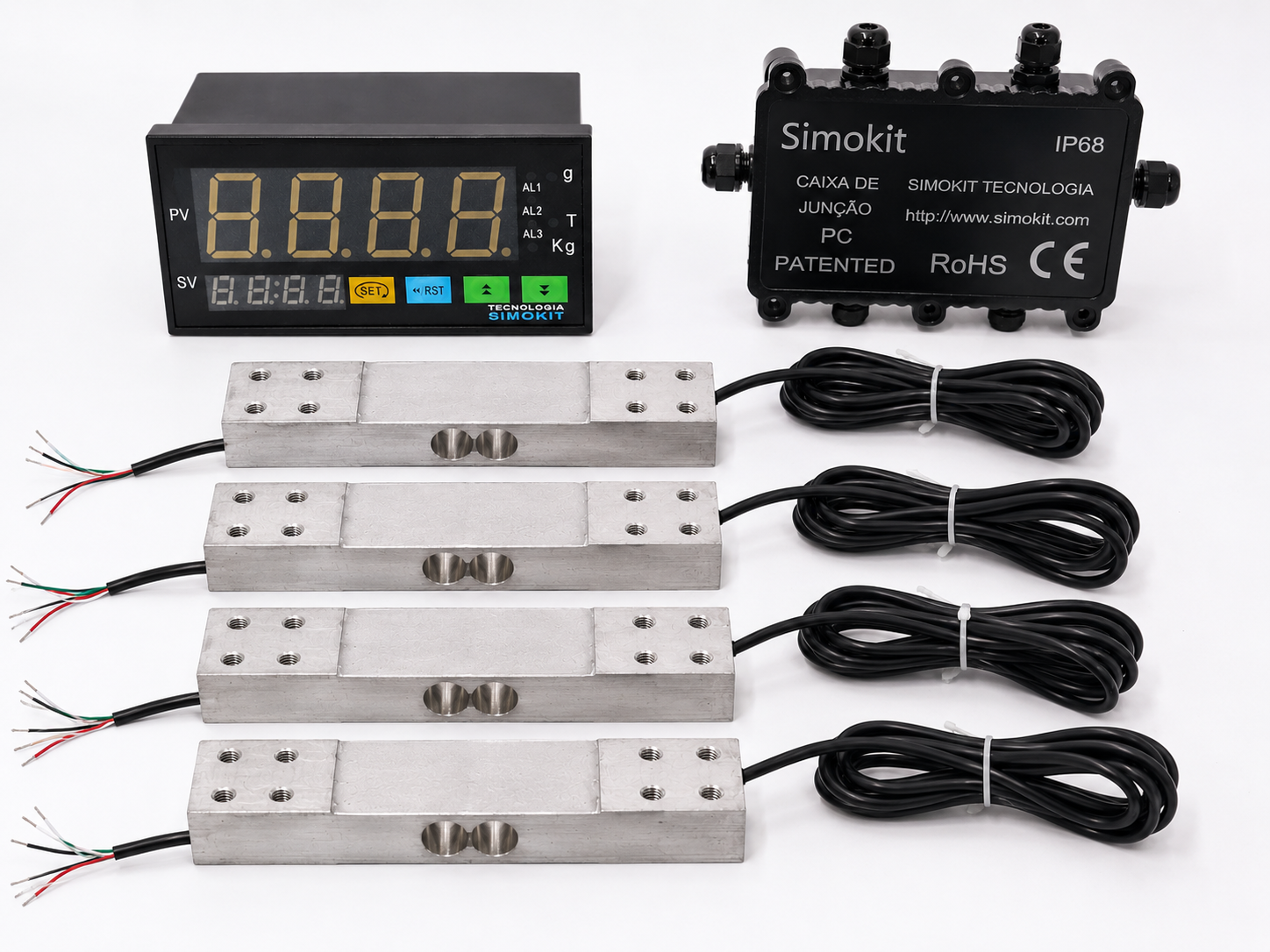

ITENS INCLUSOS

• 1x Indicador/controlador de pesagem com 2 relés programáveis
• 4x Células de carga 150kg
• 1x Caixa de junção
