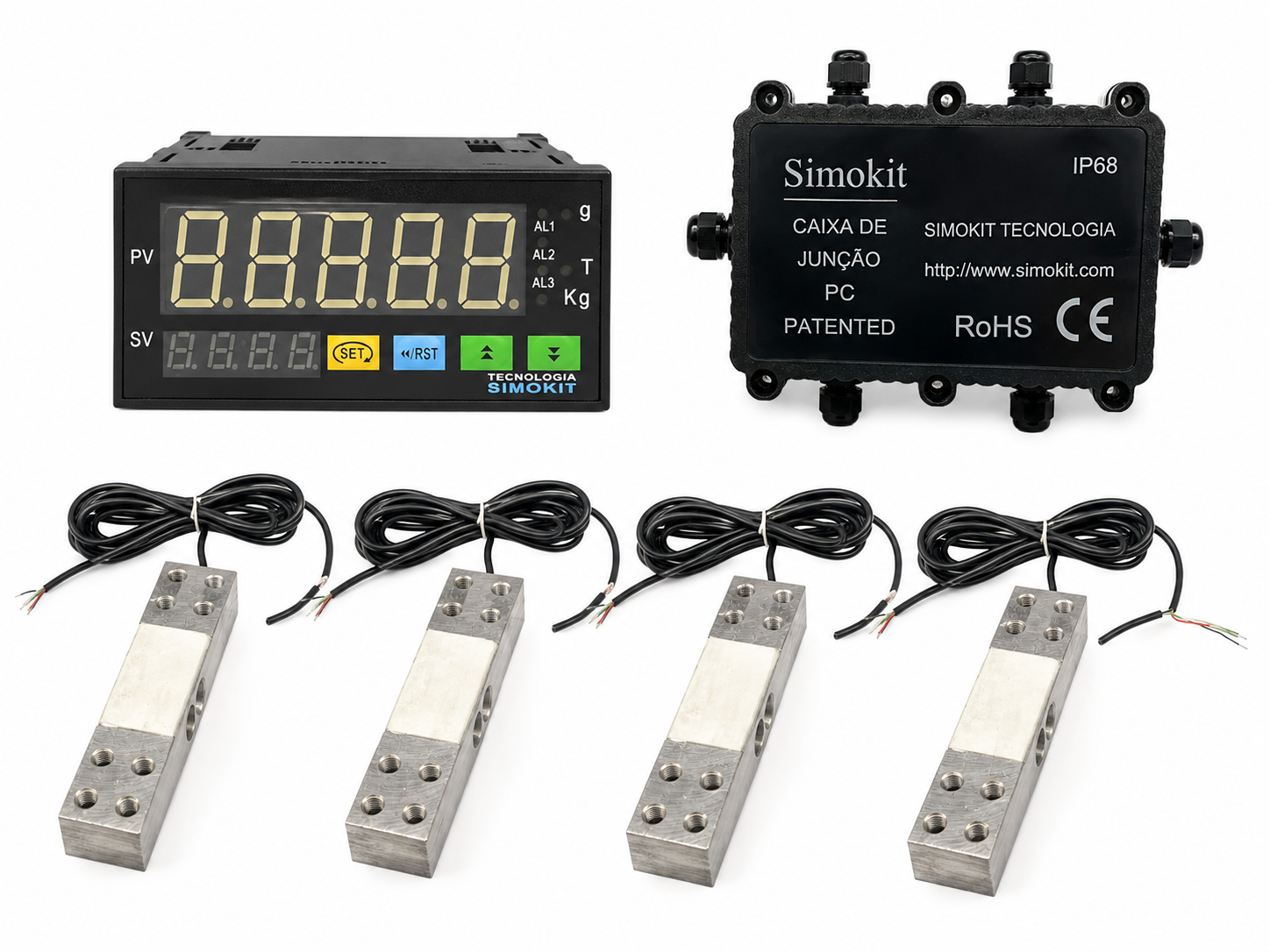

Kit CLP indicador de peso 2 reles 4-20mA + 4x Células de carga 150kg

Kit desenvolvido para medição, controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem com 2 relés programáveis e saída 4-20mA + Célula de Carga tipo Strain Gauge + Caixa de Junção.

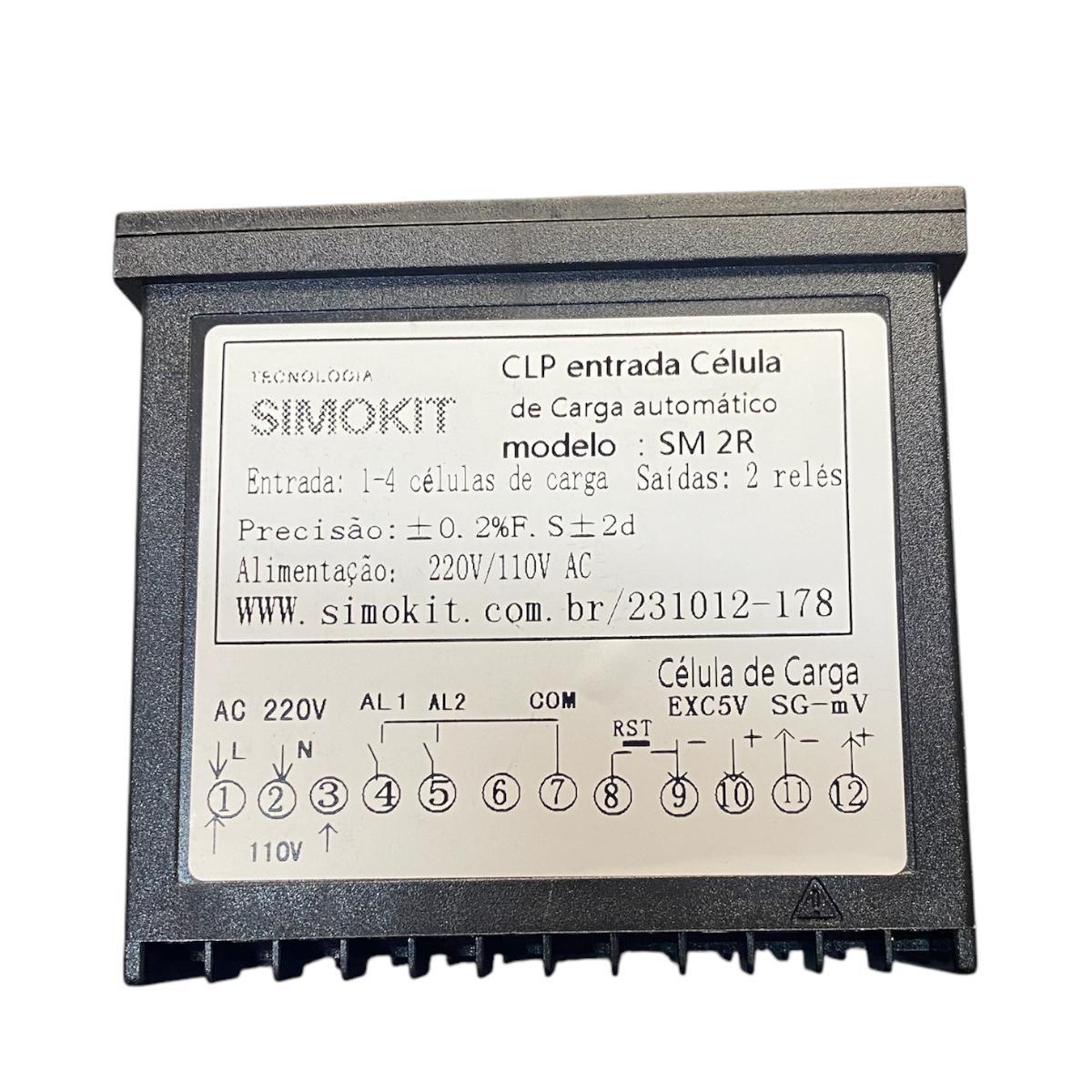

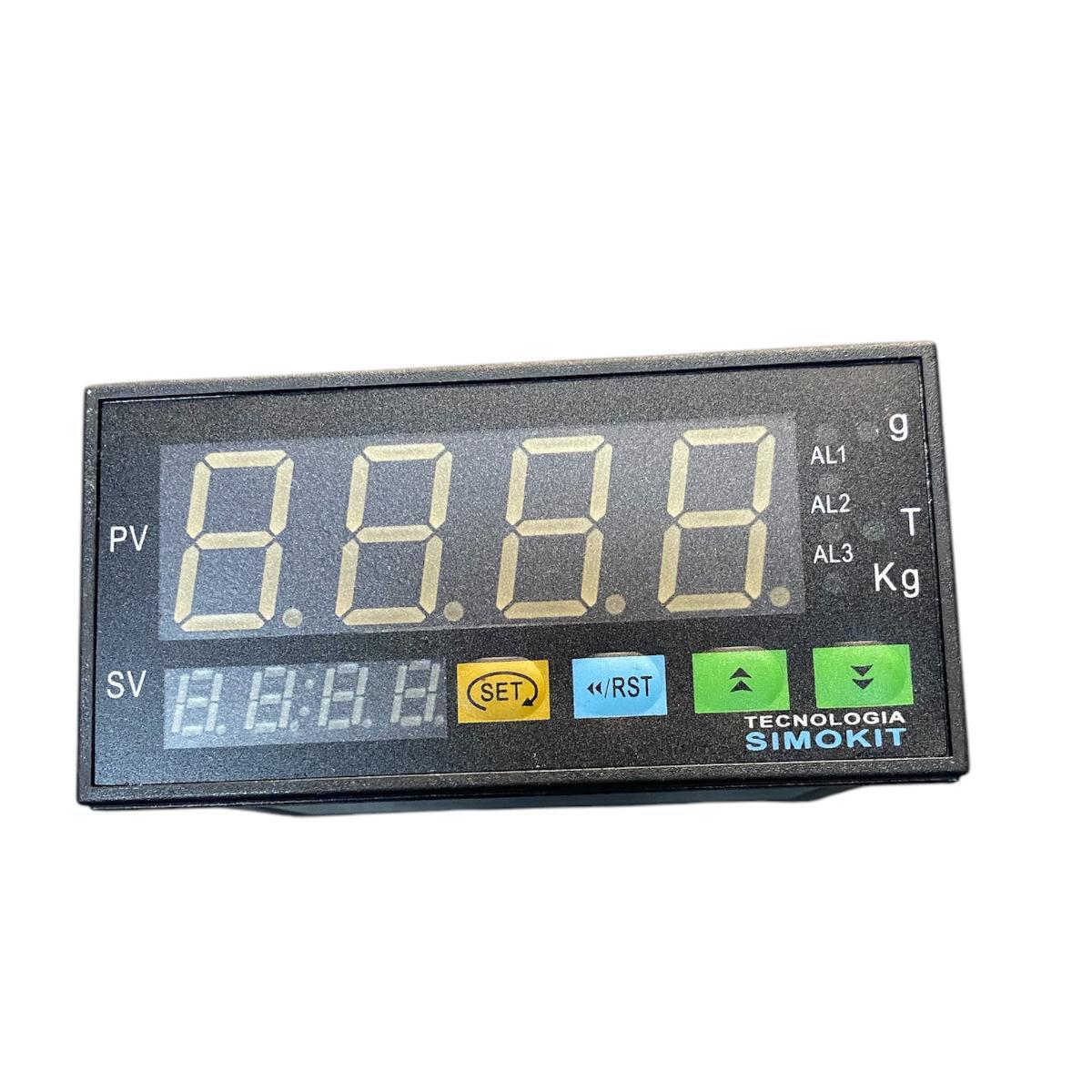

INDICADOR / CONTROLADOR DE PESAGEM

O controlador é indicado para aplicações industriais envolvendo controle de pesagem através de células de carga, podendo ser utilizado em máquinas dosadoras, sistemas de dosagem automática e outros processos internos de pesagem industrial.

Possui 2 saídas a relé programáveis, permitindo realizar acionamentos conforme os valores de peso configurados, além de saída analógica 4-20mA para integração com sistemas de automação.

Características

• Display LED de 6 dígitos;
• Entrada para célula de carga em mV/V;
• Compatível com 1 a 4 células de carga;
• 2 saídas a relé programáveis;
• Saída analógica 4-20mA;
• Função de compensação de zero;
• Ajuste de PV;
• Função de retenção de valor de pico;
• Alta precisão e desempenho estável;
• Indicado para controle de peso e processos de dosagem;
• Permite acionamento de estágios de motores, válvulas e outros dispositivos através dos relés.

Especificações técnicas

Modelo: 220 – 6 dígitos
Display: LED
Alimentação: 110/220 VAC
Precisão: 0,2% F.S ± 2 dígitos
Consumo: ≤ 5 VA
Taxa de amostragem: até 28 vezes/segundo
Entrada: mV – célula de carga
Saídas de controle: 2 relés
Saída analógica: 4-20mA
Contato dos relés: 250 VAC / 1 A ou 30 VDC / 1 A
Alimentação auxiliar: 5 VDC / 80 mA

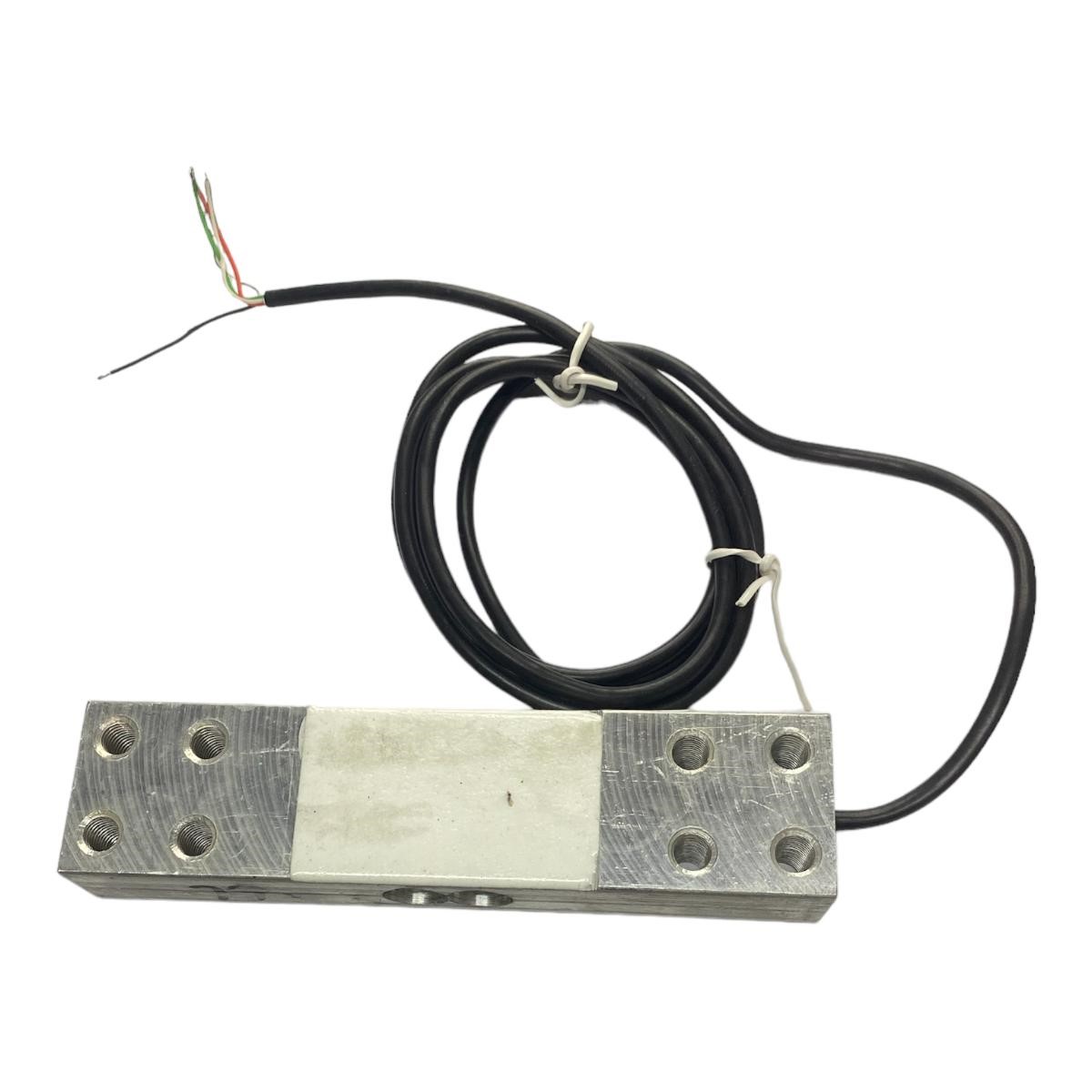

CÉLULA DE CARGA – SENSOR STRAIN GAUGE

Sensor de carga/pressão do tipo Strain Gauge, desenvolvido para aplicações de pesagem e medição de força em sistemas industriais.

Especificações técnicas

Sensibilidade: 2 mV/V
Erro total: 0,02% F.S
Não linearidade: 0,02% F.S
Histerese: 0,02% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min

Características elétricas

Tensão de excitação: 5 a 12 VDC
Impedância de entrada: 405 ± 10 Ω
Impedância de saída: 350 ± 3 Ω
Resistência de isolamento: ≥ 5000 MΩ / 100 VDC

Temperatura

Faixa de compensação: -10 °C a +40 °C
Faixa de operação: -20 °C a +60 °C

Proteção

Sobrecarga segura: 120%
Sobrecarga máxima: 150%
Grau de proteção: IP65

Ligação dos fios

Preto: + Alimentação
Branco: – Alimentação
Vermelho: + Sinal
Verde: – Sinal

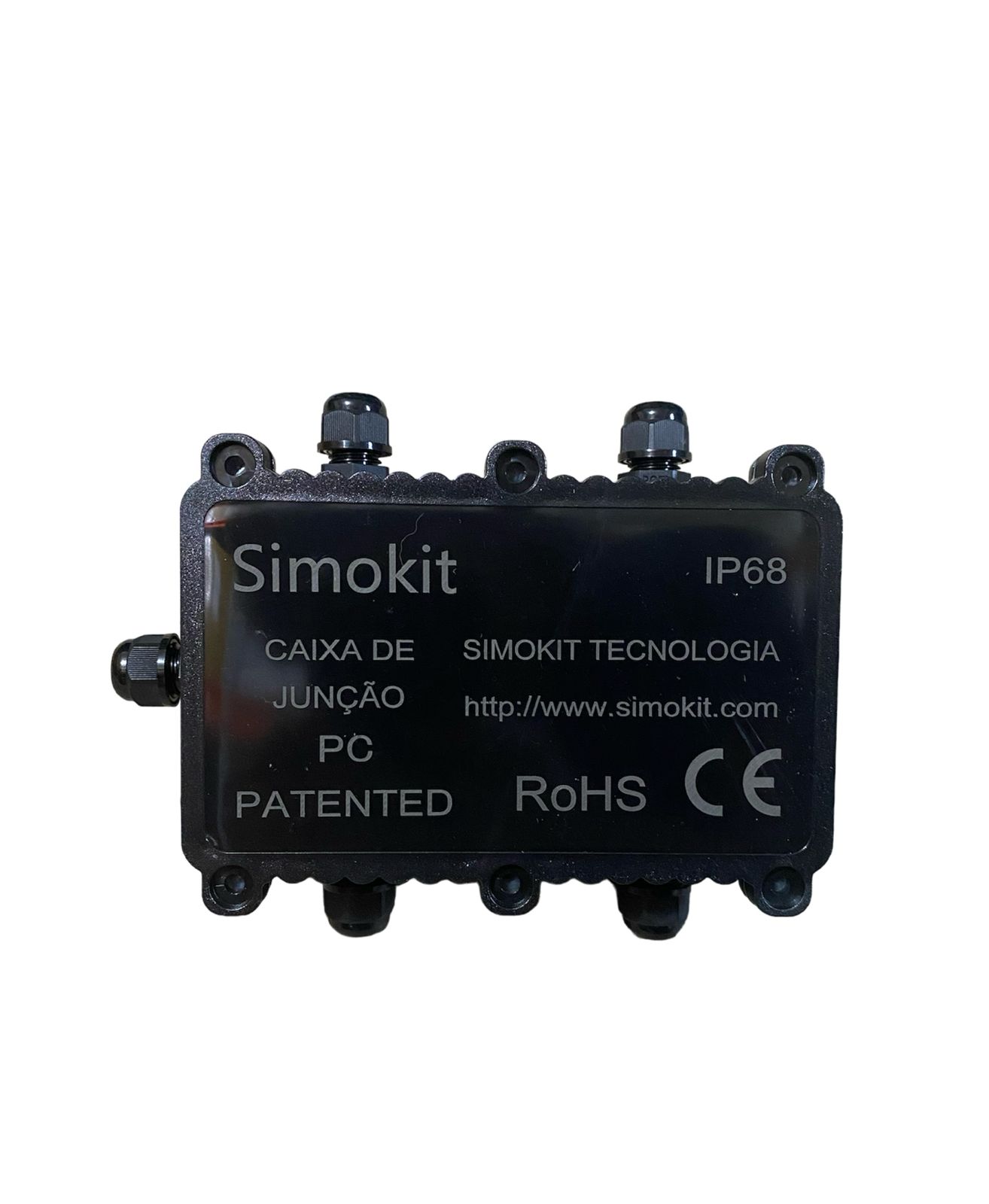

CAIXA DE JUNÇÃO

Utilizada em sistemas de pesagem com até 4 células de carga, permitindo realizar a interligação das células ao indicador/controlador.

Características

• Conexão de até 4 células de carga ligadas em paralelo;
• Grau de proteção IP67;
• Ajuste individual através de trimpots;
• Facilita o balanceamento dos sinais das células;
• Faixa de ajuste de aproximadamente 4,2% do sinal de saída, para células com impedância de 350 Ω;
• Dimensões compactas;
• Fácil instalação e fixação.

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem com 2 relés e saída 4-20mA;
• 04 Célula de Carga 150kg;
• 01 Caixa de Junção para até 4 células de carga.
