Kit CLP indicador de peso 2 reles + 3x Células de carga 200kg

KIT INDICADOR DE PESAGEM 2 RELÉS + CÉLULAS DE CARGA + CAIXA DE JUNÇÃO + 10 M DE CABO

INDICADOR DE PESAGEM COM RELÉS PROGRAMÁVEIS

O controlador é fornecido para atender aplicações industriais envolvendo controle de pesagem através de células de carga, sendo indicado para máquinas dosadoras, sistemas automatizados de dosagem, silos, tanques, plataformas e outros processos internos industriais.

O equipamento é destinado a processos internos de pesagem, não sendo indicado para pesagem destinada à venda direta ao público.

O controlador permite configurar 2 relés programáveis, possibilitando definir pontos de acionamento conforme o peso. Dessa forma, pode ser utilizado para comandar estágios de motores, válvulas, contatores ou outros dispositivos de automação.

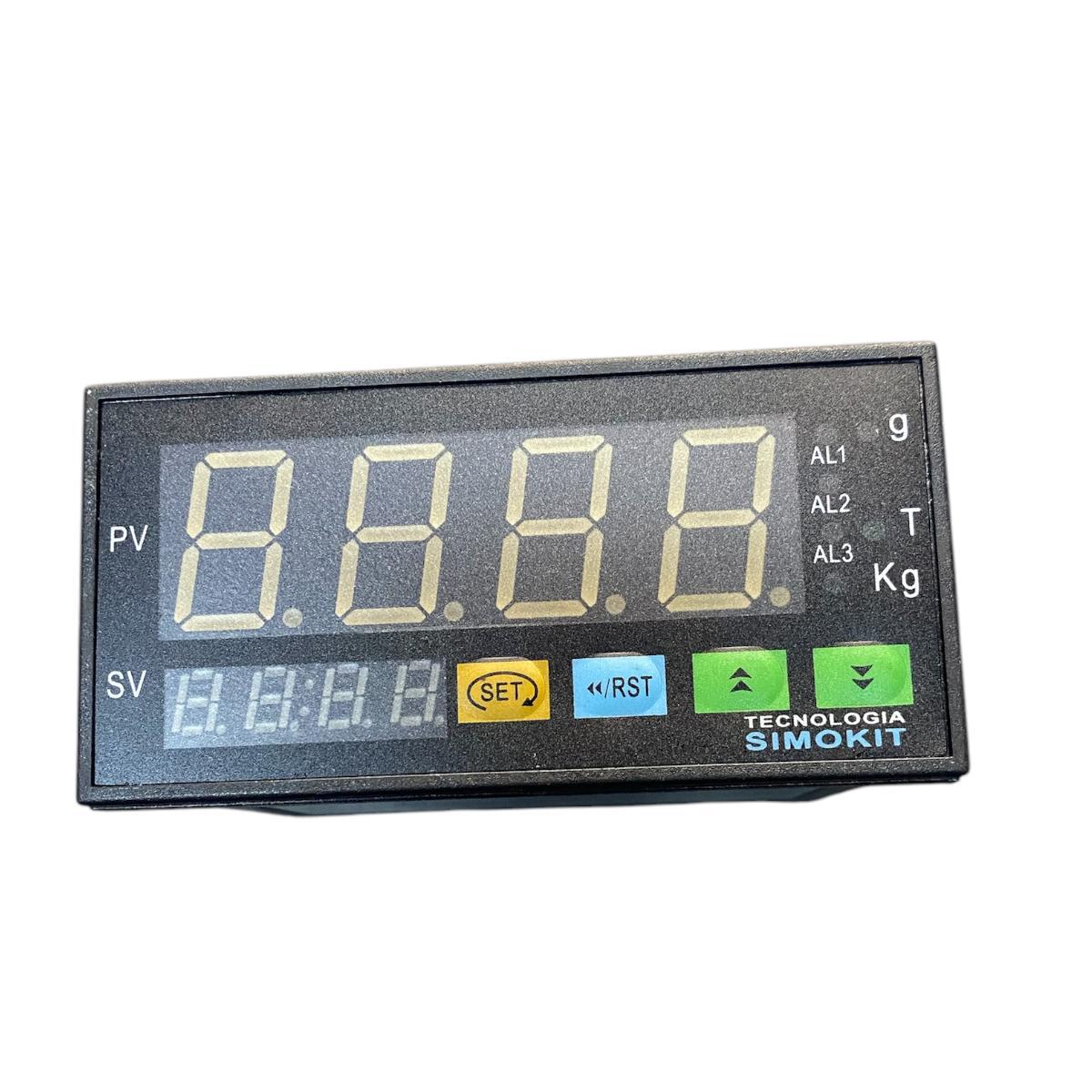

CARACTERÍSTICAS DO CONTROLADOR

• Alta precisão e desempenho estável
• Fácil operação
• Display LED de fácil visualização
• Entrada para células de carga
• Permite conexão de 1 a 4 células de carga
• 2 saídas a relé programáveis
• Funções de compensação de zero e modificação de PV
• Indicado para controle de peso e processos de dosagem
• Permite configurar pontos de acionamento para motores, válvulas e outros dispositivos

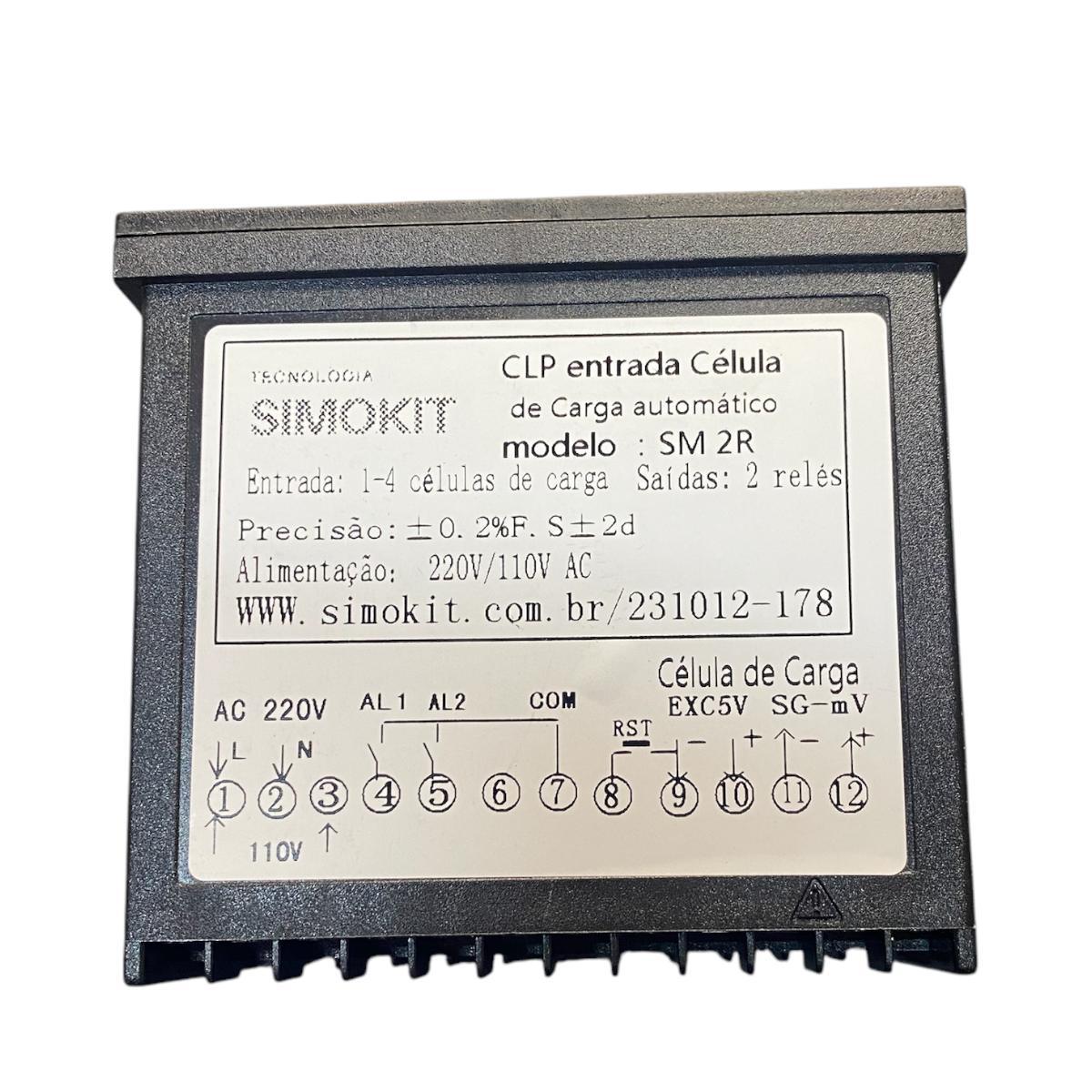

ESPECIFICAÇÕES DO CONTROLADOR

• Modelo: 220 – 6 dígitos
• Display: LED
• Fonte de alimentação: 110/220 V
• Precisão: 0,2% FS ± 2 dgt
• Consumo: ≤ 5 VA
• Taxa de amostragem: até 28 vezes/segundo
• Entrada: mV para célula de carga
• Saídas: 2 relés programáveis
• Relé: 250 V AC / 1 A ou 30 V DC / 1 A
• Alimentação auxiliar: 5 VDC

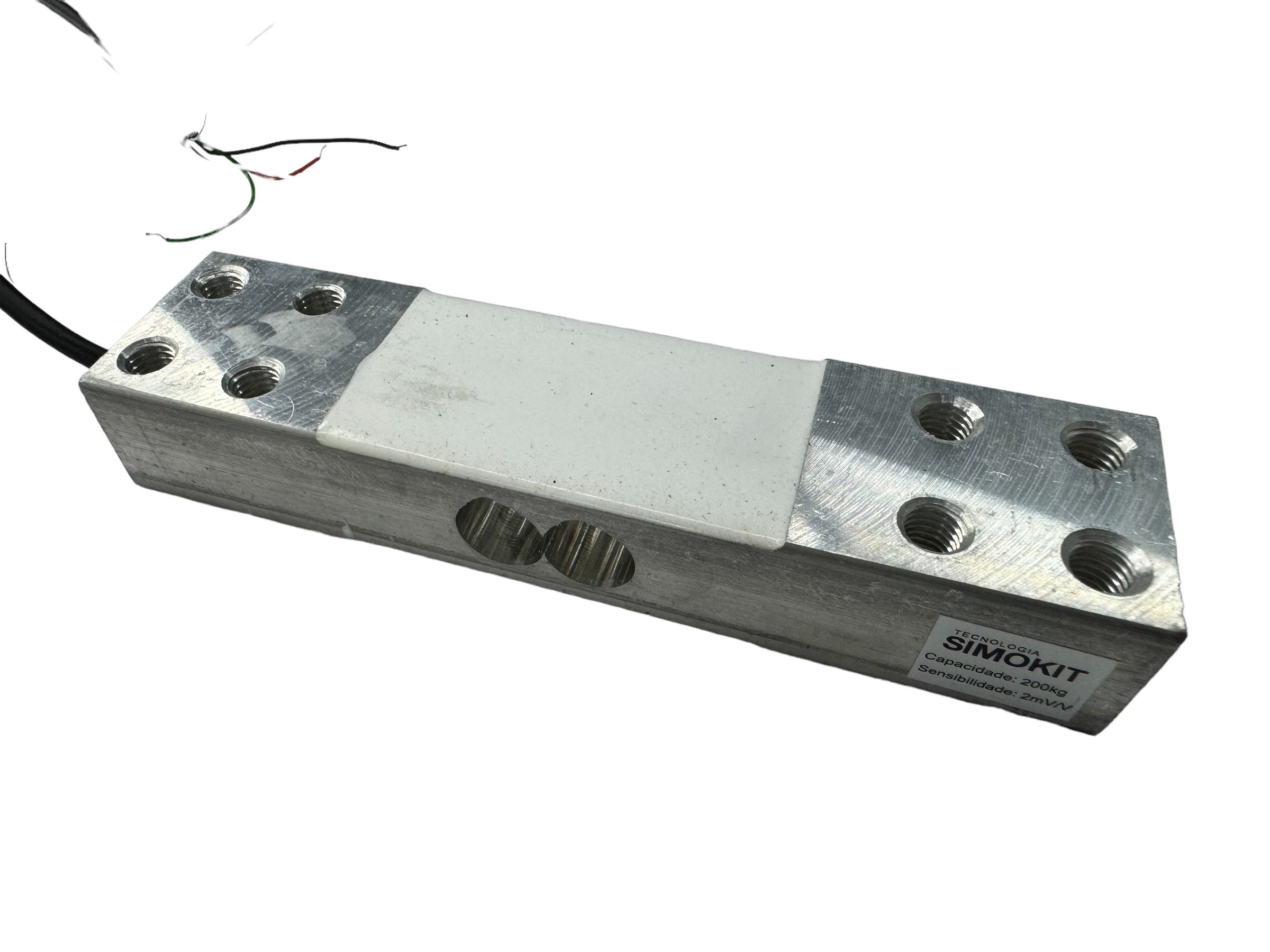

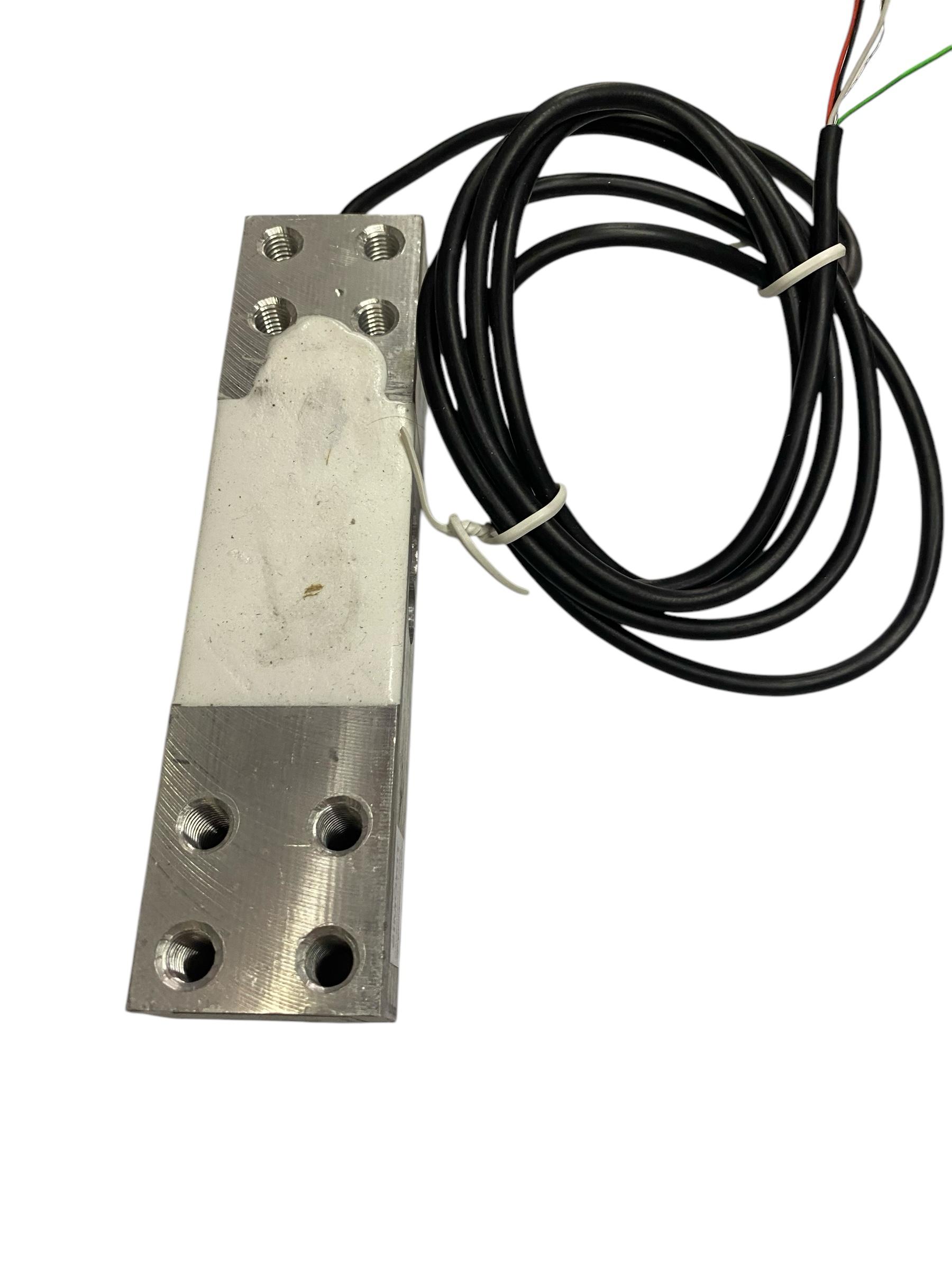

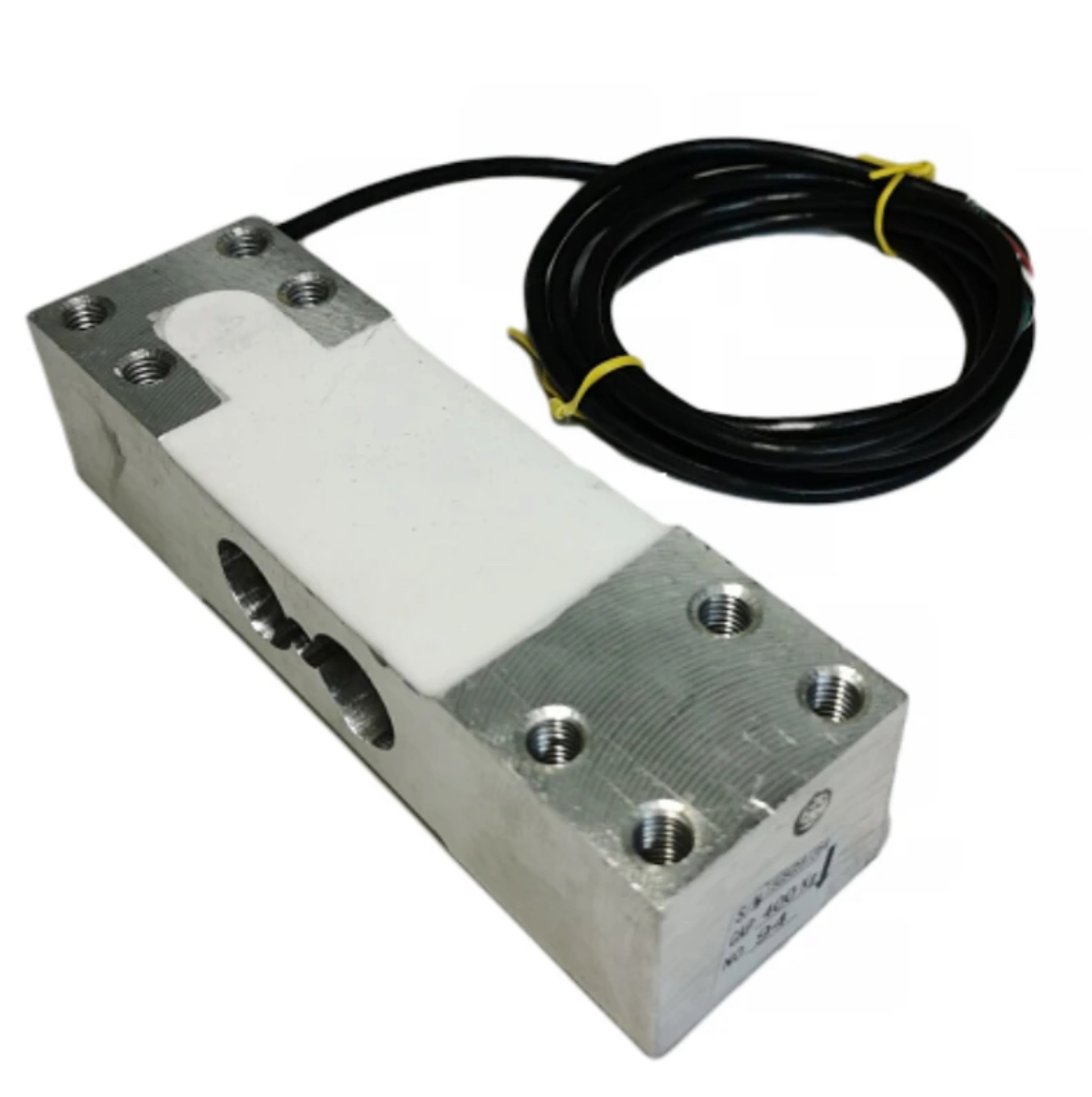

CÉLULA DE CARGA – SENSOR STRAIN GAUGE

Sensor de carga tipo strain gauge, indicado para sistemas de pesagem industrial, máquinas dosadoras, plataformas, silos, tanques e sistemas automatizados.

PARÂMETROS TÉCNICOS

• Erro abrangente: 0,02% FS
• Sensibilidade: 1,0 ± mV/V
• Não linearidade: 0,02% FS
• Histerese: 0,02% FS
• Repetibilidade: 0,02% FS
• Creep: 0,02% FS / 10 min
• Saída em zero: ± 2% FS

CARACTERÍSTICAS ELÉTRICAS

• Tensão de excitação: 5 a 12 VDC
• Impedância de entrada: 405 ± 10 Ω
• Impedância de saída: 350 ± 3 Ω
• Resistência de isolamento: ≥ 5.000 MΩ (100 VDC)

TEMPERATURA

• Faixa de compensação: -10 a +40 °C
• Faixa de operação: -20 a +60 °C
• Efeito da temperatura no zero: 0,03% FS / 10 °C
• Efeito da temperatura na sensibilidade: 0,02% FS / 10 °C

PROTEÇÃO

• Sobrecarga segura: 120%
• Sobrecarga máxima: 150%
• Grau de proteção: IP65

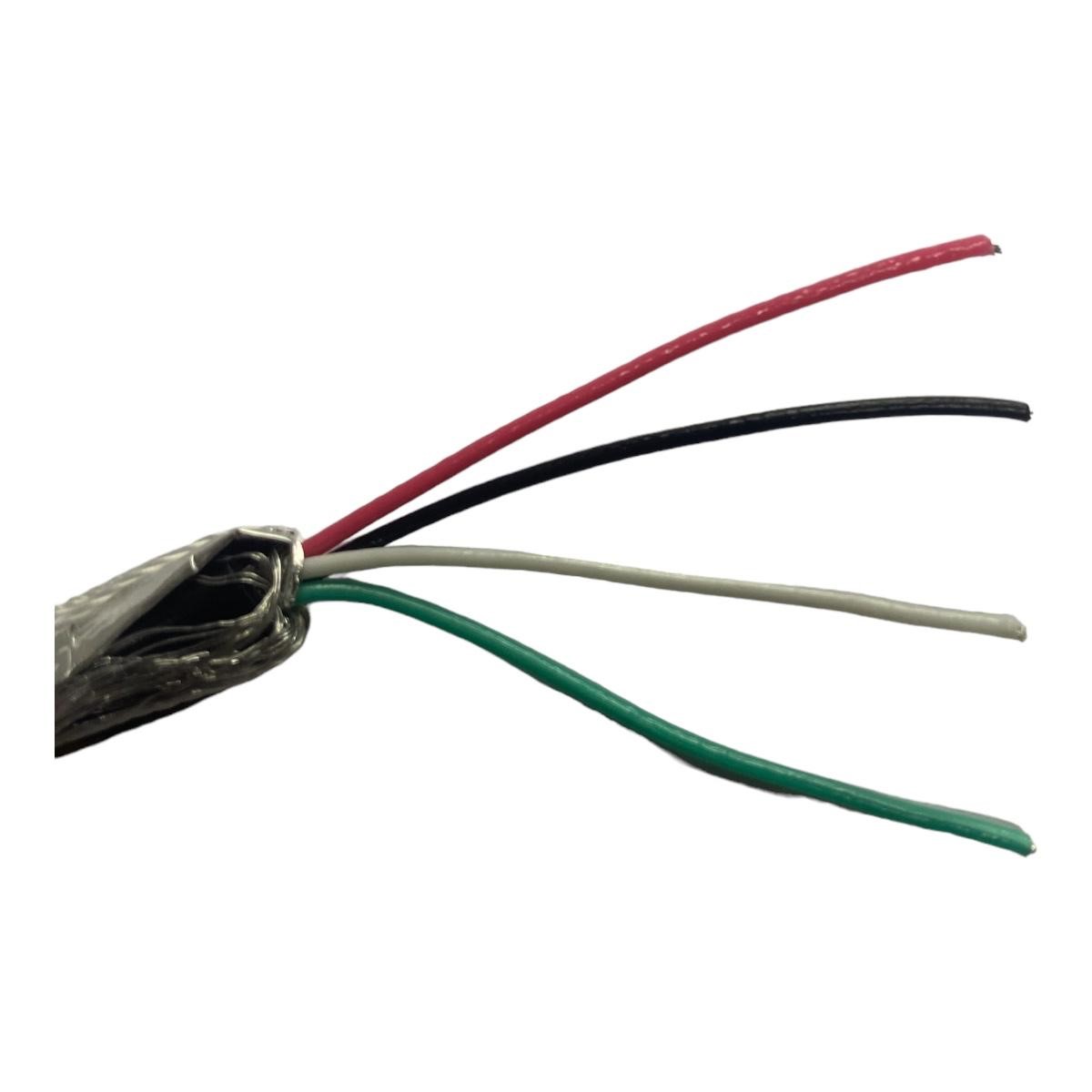

LIGAÇÃO

• Preto: + Alimentação
• Branco: – Alimentação
• Vermelho: + Sinal
• Verde: – Sinal

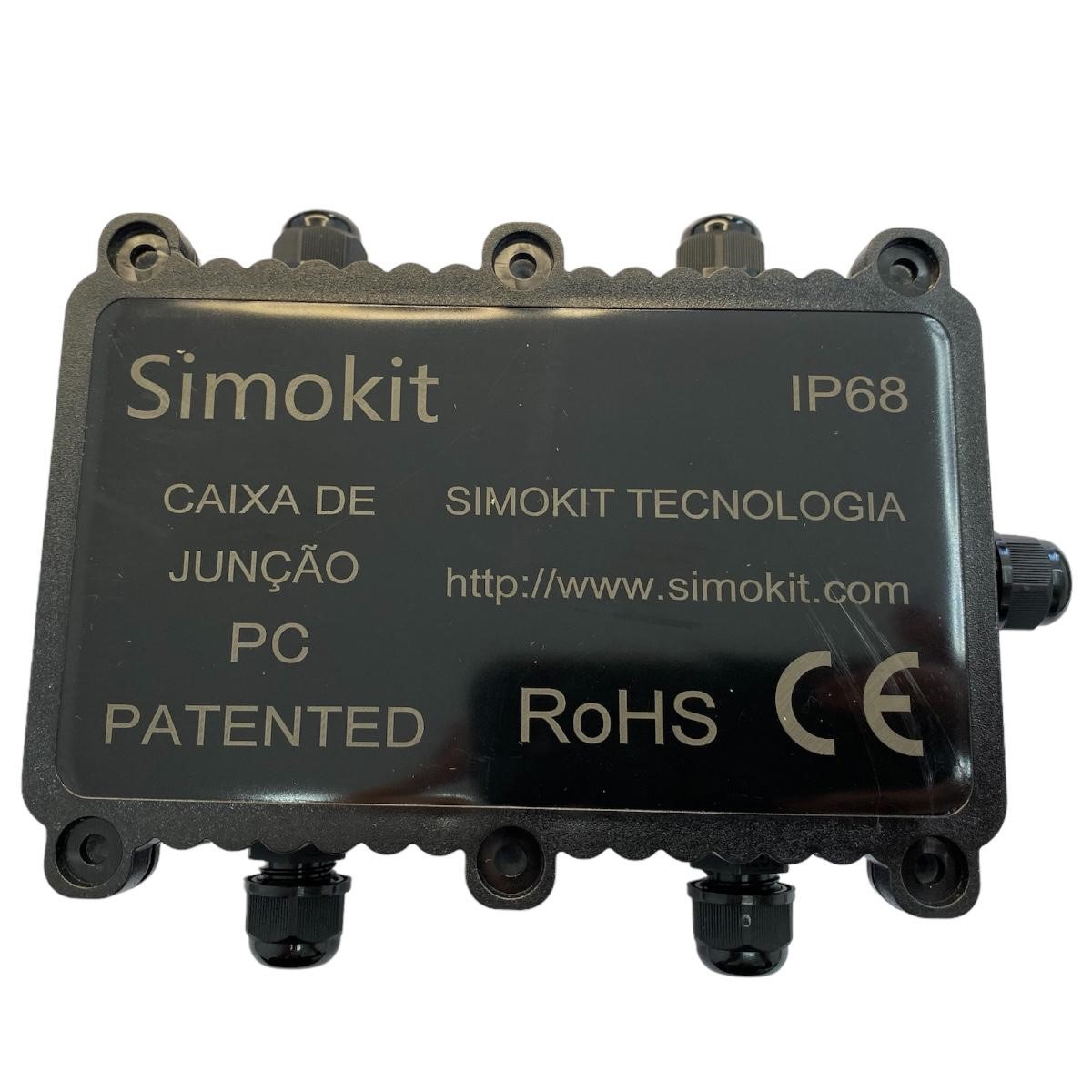

CAIXA DE JUNÇÃO

A caixa de junção é utilizada para realizar a interligação das células de carga ao indicador de pesagem, proporcionando uma instalação mais organizada e adequada para sistemas que utilizam múltiplas células.

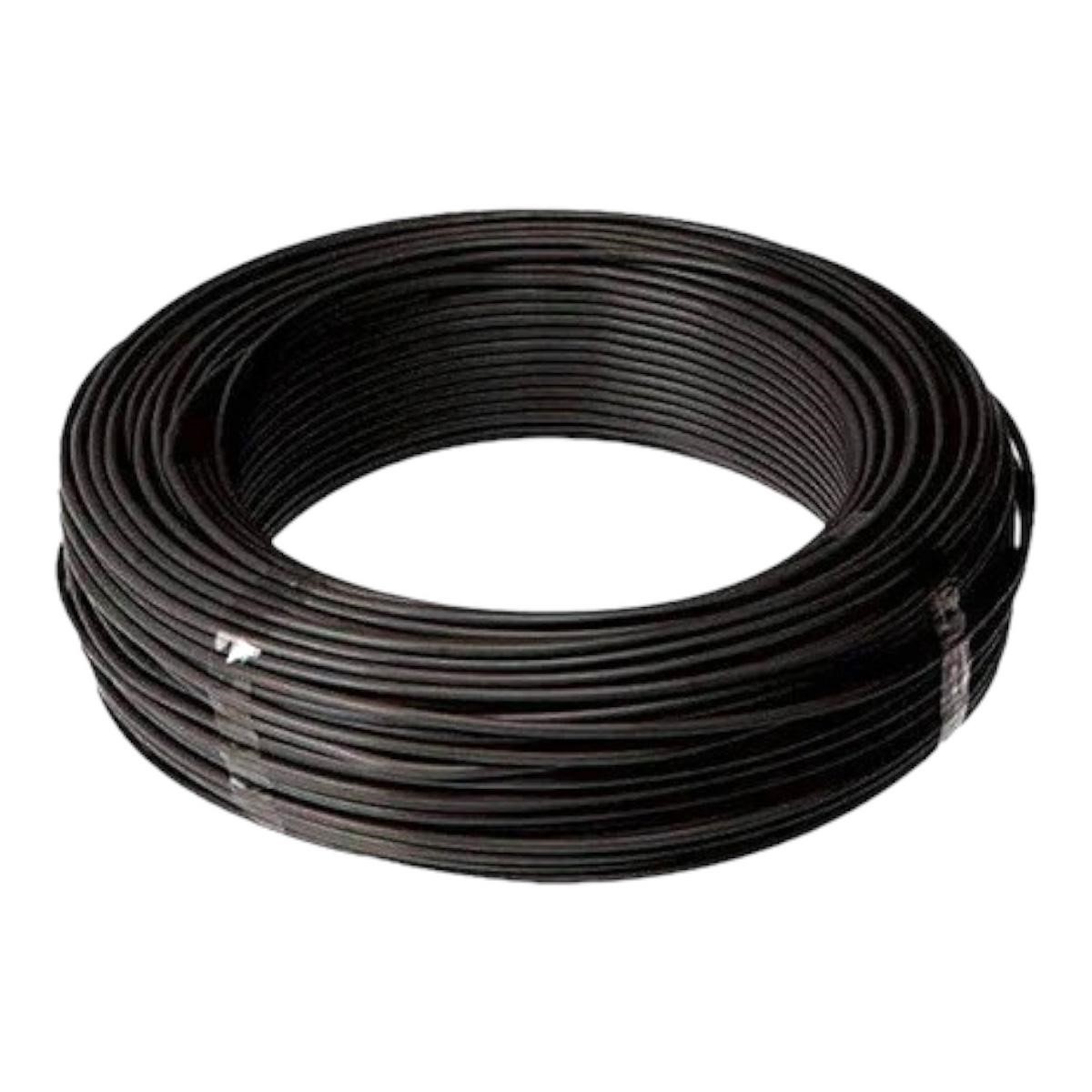

O kit acompanha também 10 metros de cabo 4 vias para interligação do sistema.

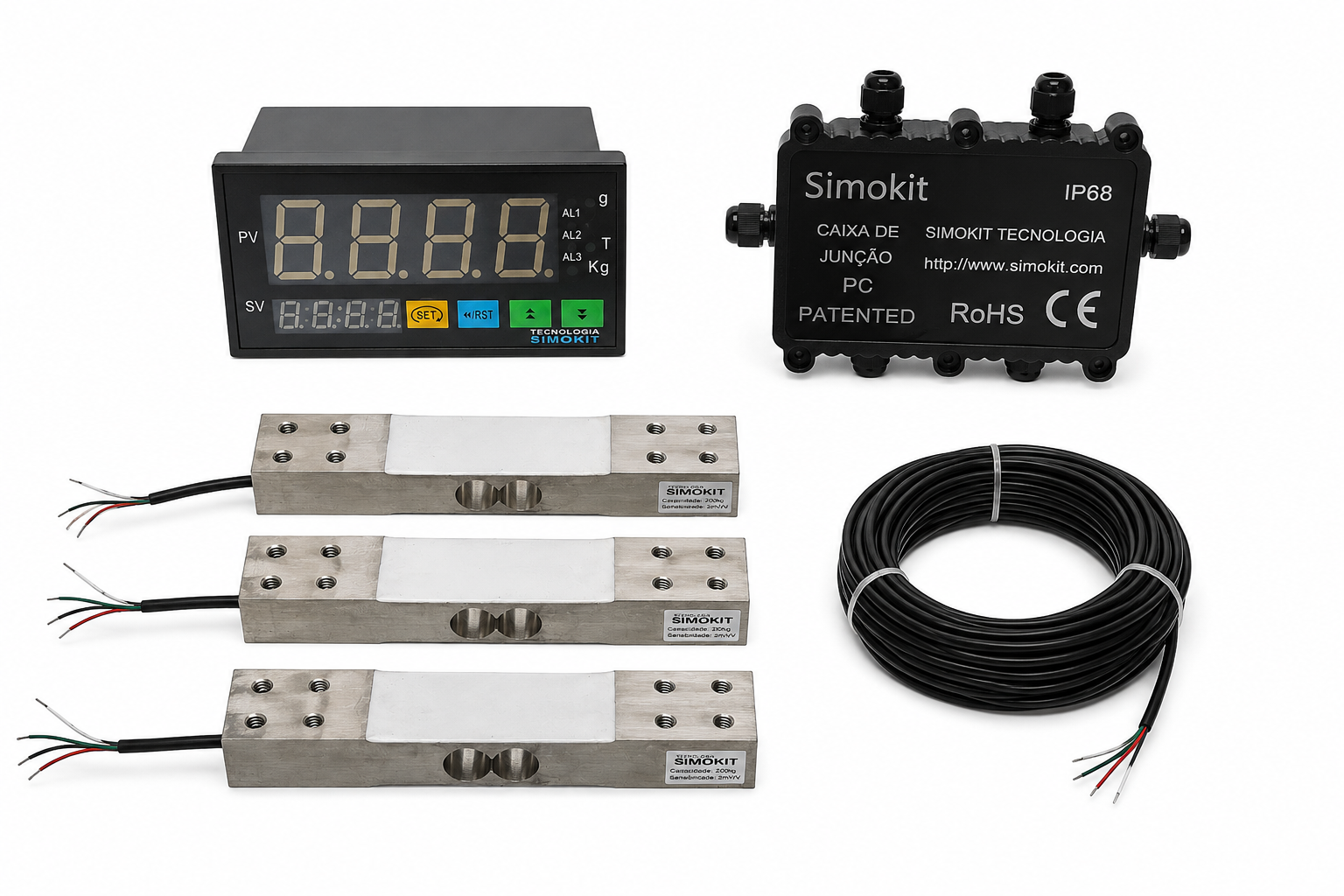

ITENS INCLUSOS

• 1x Indicador de pesagem com 2 relés programáveis
• 4x Células de carga 200kg
• 1x Caixa de junção
• 10 metros de cabo 4 vias
