Kit CLP indicador de peso 2 reles + 2x Células de carga Tipo I 200kg

KIT INDICADOR DE PESAGEM 2 RELÉS + CÉLULA DE CARGA 200 KG + CAIXA DE JUNÇÃO + ACESSÓRIOS

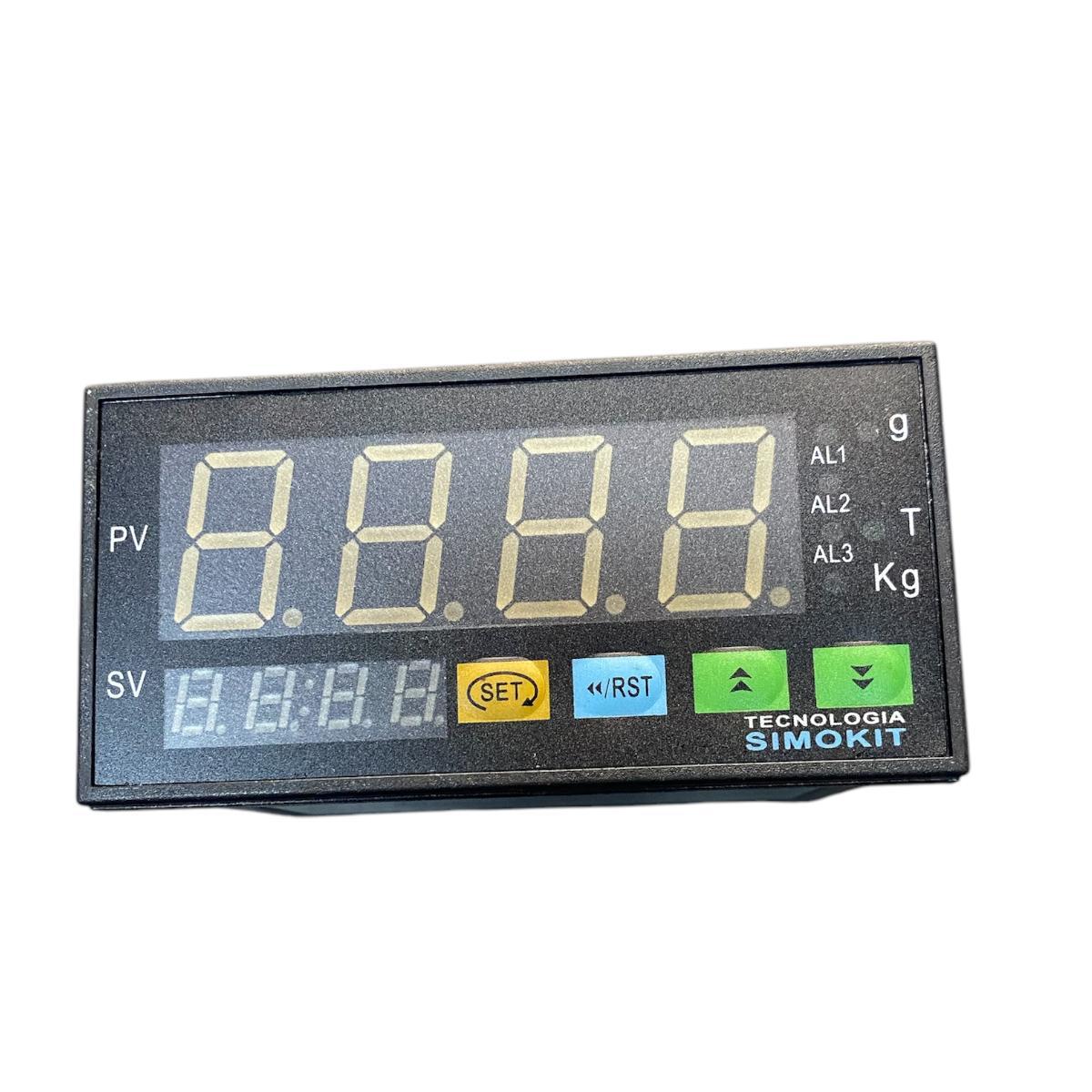

INDICADOR DE PESAGEM COM RELÉS PROGRAMÁVEIS

O controlador é fornecido para atender aplicações industriais envolvendo controle de pesagem através de células de carga, sendo indicado para máquinas dosadoras, sistemas automatizados de dosagem, silos, tanques, plataformas e outros processos internos industriais.

O equipamento é destinado a processos internos de pesagem, não sendo indicado para pesagem destinada à venda direta ao público.

O controlador permite configurar 2 relés programáveis, possibilitando definir pontos de acionamento conforme o peso. Dessa forma, pode ser utilizado para comandar estágios de motores, válvulas, contatores ou outros dispositivos de automação.

CARACTERÍSTICAS DO CONTROLADOR

• Alta precisão e desempenho estável
• Fácil operação
• Display LED de fácil visualização
• Entrada para células de carga
• Permite conexão de 1 a 4 células de carga
• 2 saídas a relé programáveis
• Funções de compensação de zero e modificação de PV
• Indicado para controle de peso e processos de dosagem
• Permite configurar pontos de acionamento para motores ou válvulas

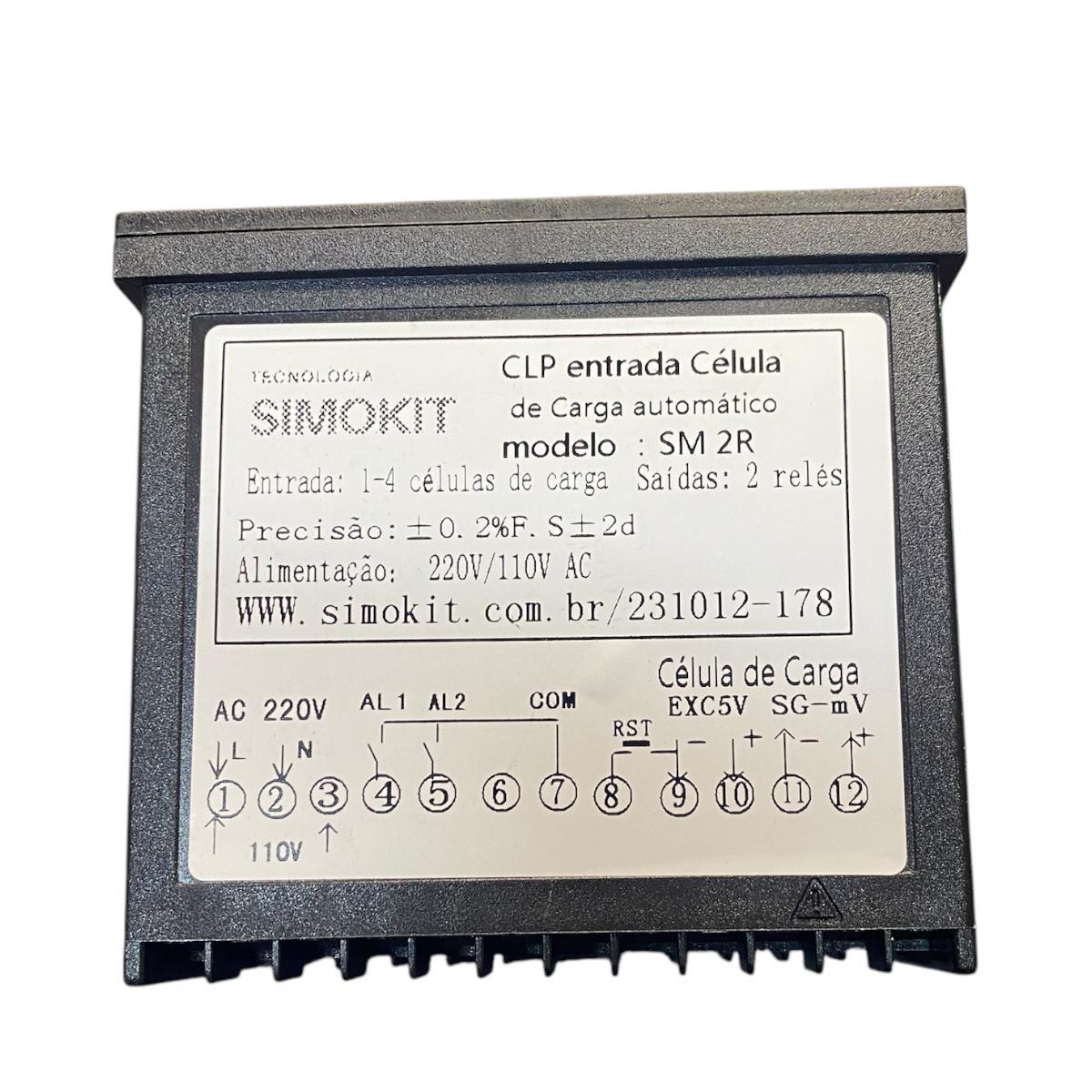

ESPECIFICAÇÕES DO CONTROLADOR

• Modelo: 220 – 6 dígitos
• Display: LED
• Fonte de alimentação: 110/220 V
• Precisão: 0,2% FS ± 2 dgt
• Consumo: ≤ 5 VA
• Taxa de amostragem: até 28 vezes/segundo
• Entrada: mV para célula de carga
• Saídas: 2 relés programáveis
• Relé: 250 V AC / 1 A ou 30 V DC / 1 A
• Alimentação auxiliar: 5 VDC

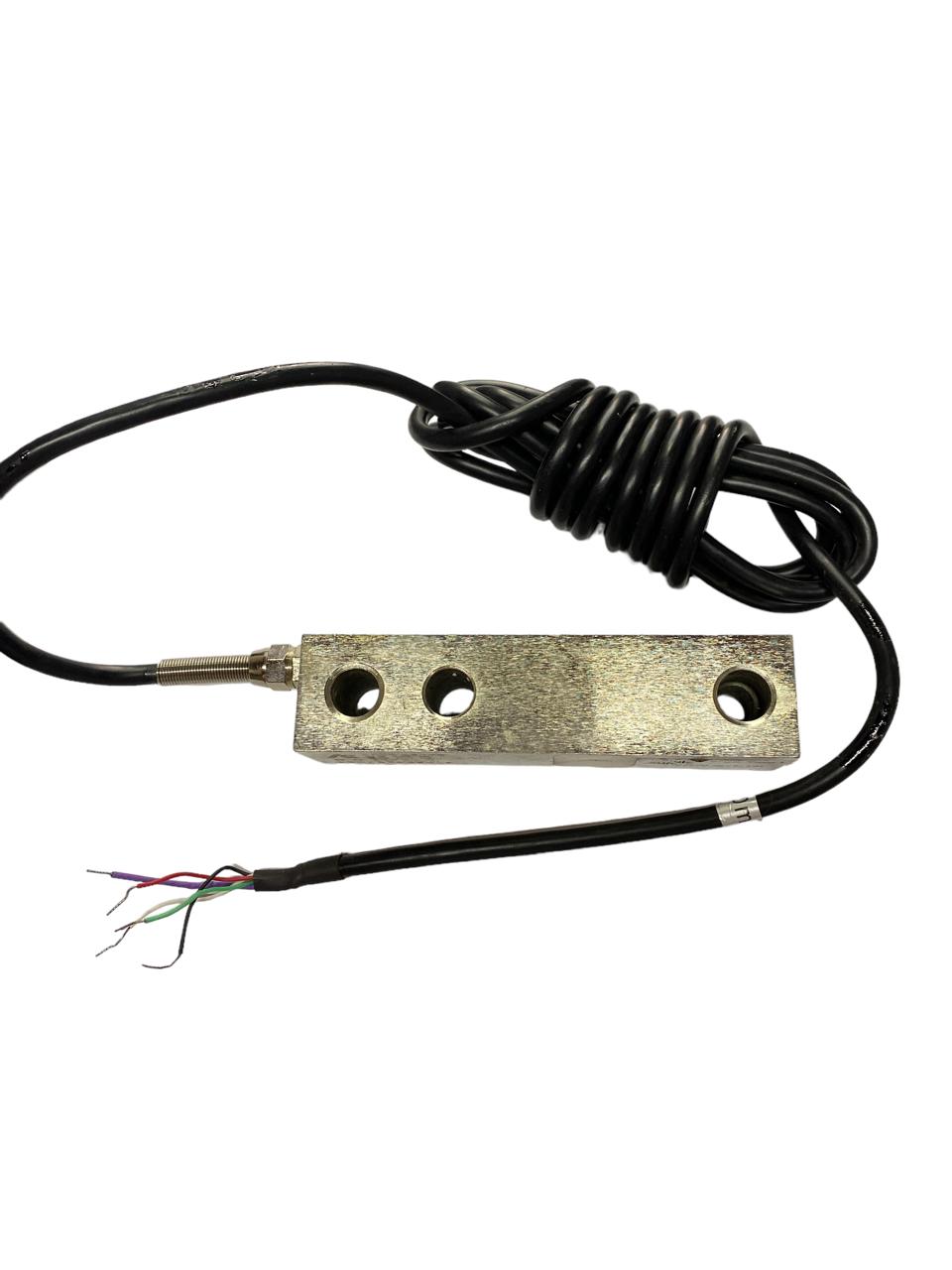

CÉLULA DE CARGA 200 KG

Célula de carga de alta precisão indicada para sistemas de pesagem industrial, máquinas dosadoras, plataformas, tanques, silos e outras aplicações de medição de peso.

PARÂMETROS TÉCNICOS

• Capacidade: 200 kg
• Sensibilidade: 2,0 ± 0,05 mV/V
• Classe de exatidão: C3
• Efeito da temperatura na sensibilidade: 0,03% FS/°C
• Tensão de excitação: 10 a 15 VDC
• Sobrecarga segura: 150%
• Sobrecarga máxima: 200%
• Sobrecarga lateral: 100%
• Resistência de isolamento: 5.000 MΩ (100 VDC)
• Histerese: 0,0017% FS
• Repetibilidade: 0,02% FS
• Creep: 0,02% FS / 10 min
• Saída em zero: 2% FS
• Impedância de entrada: 350 ± 20 Ω
• Impedância de saída: 350 ± 3 Ω
• Faixa de compensação de temperatura: -10 a +40 °C
• Faixa de temperatura operacional: -20 a +80 °C
• Efeito da temperatura no zero: 0,03% FS / 10 °C
• Material: Aço inox

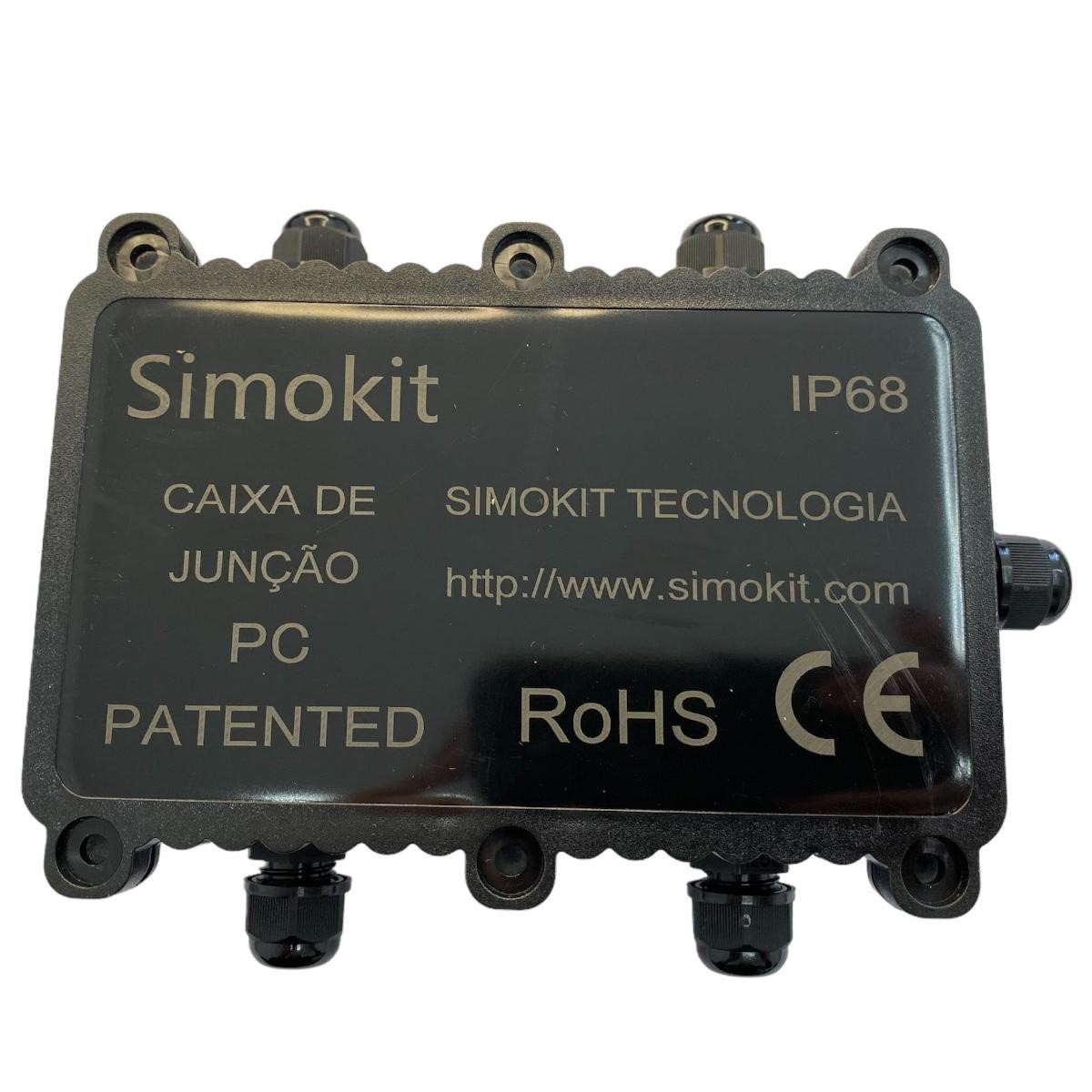

CAIXA DE JUNÇÃO

A caixa de junção permite realizar a interligação das células de carga ao indicador de pesagem, facilitando a instalação e organização das conexões do sistema.

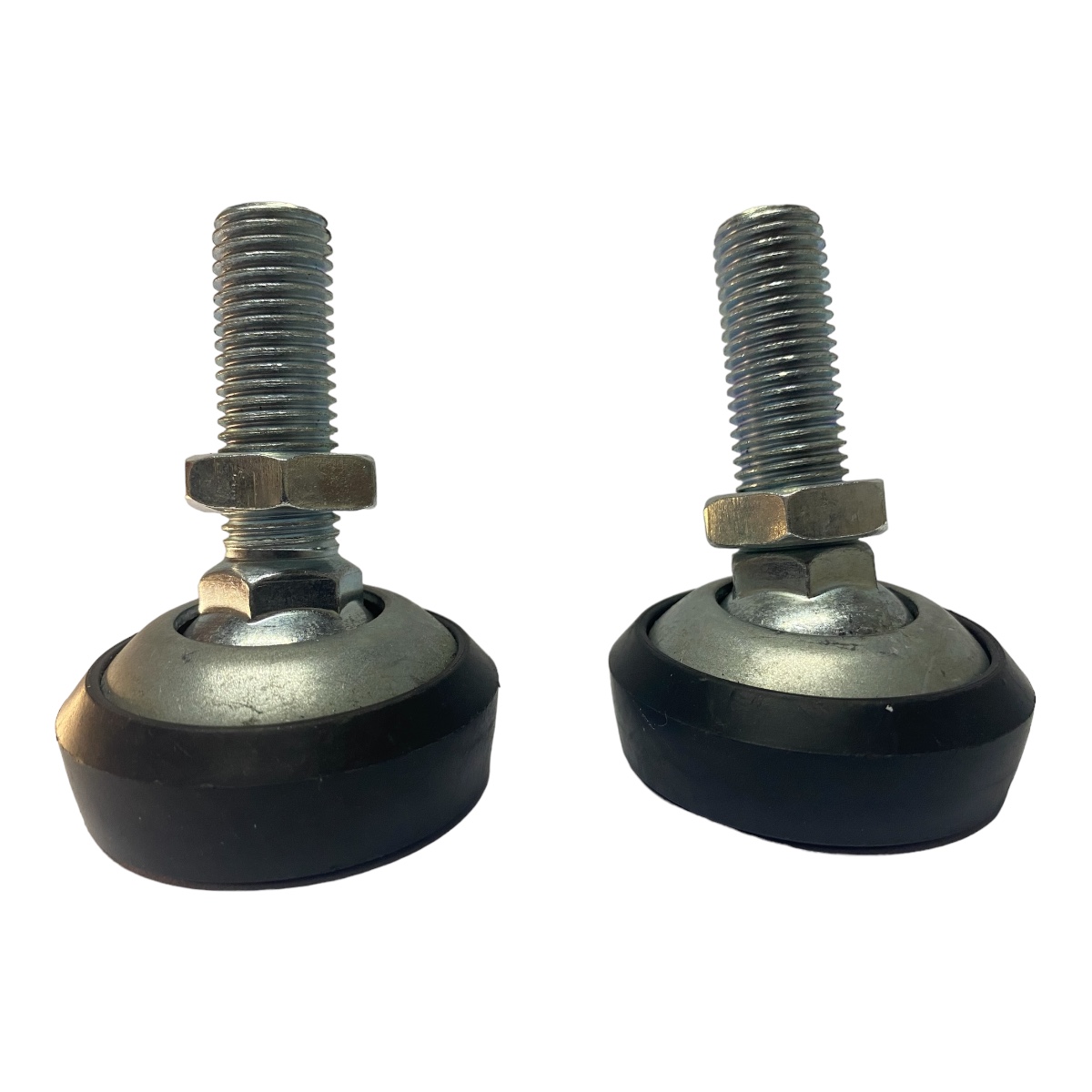

PÉS PARA CÉLULA DE CARGA

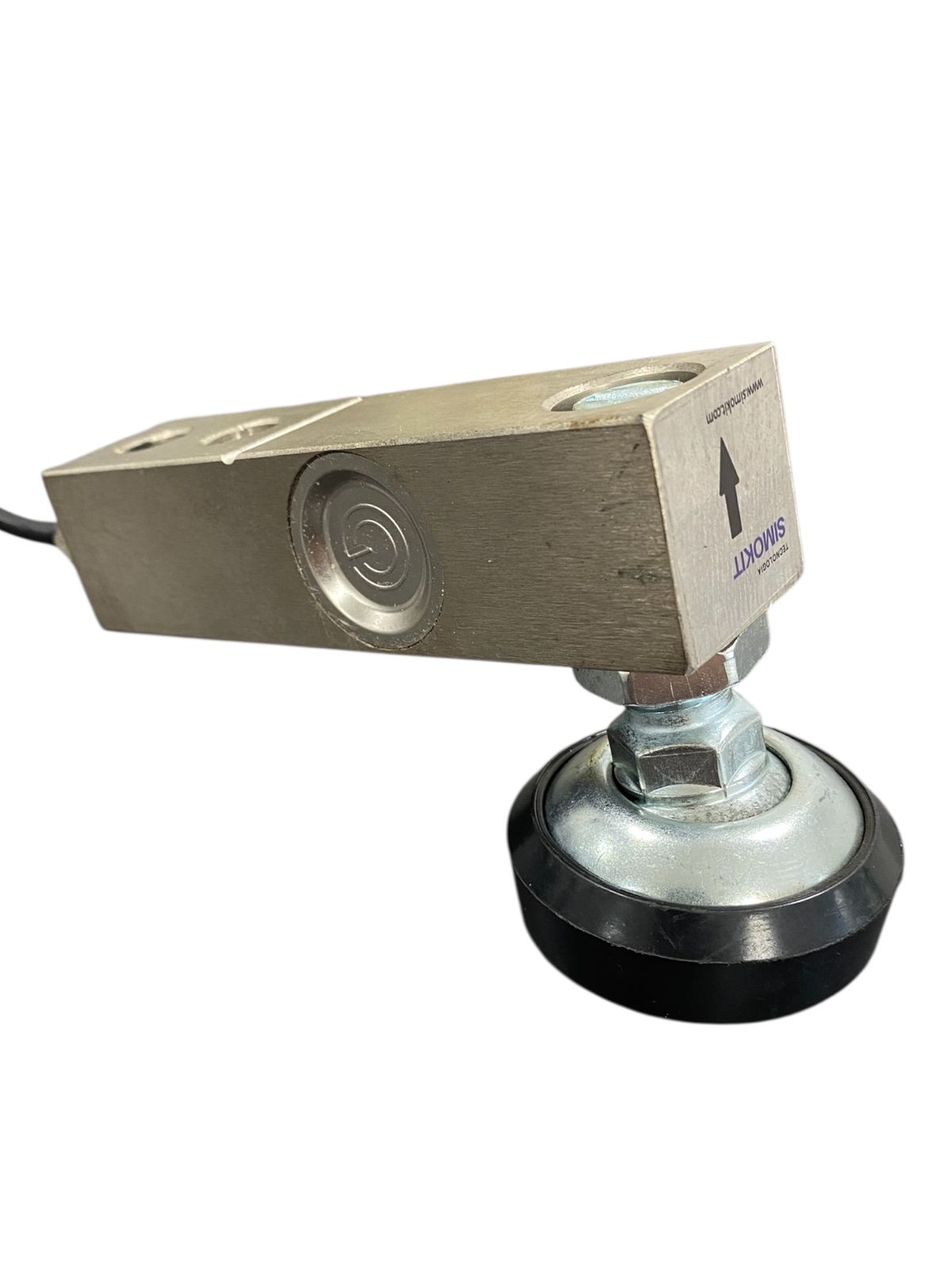

O kit acompanha 2 pés de apoio para a célula de carga, auxiliando na instalação mecânica e na correta aplicação da carga sobre o sensor.

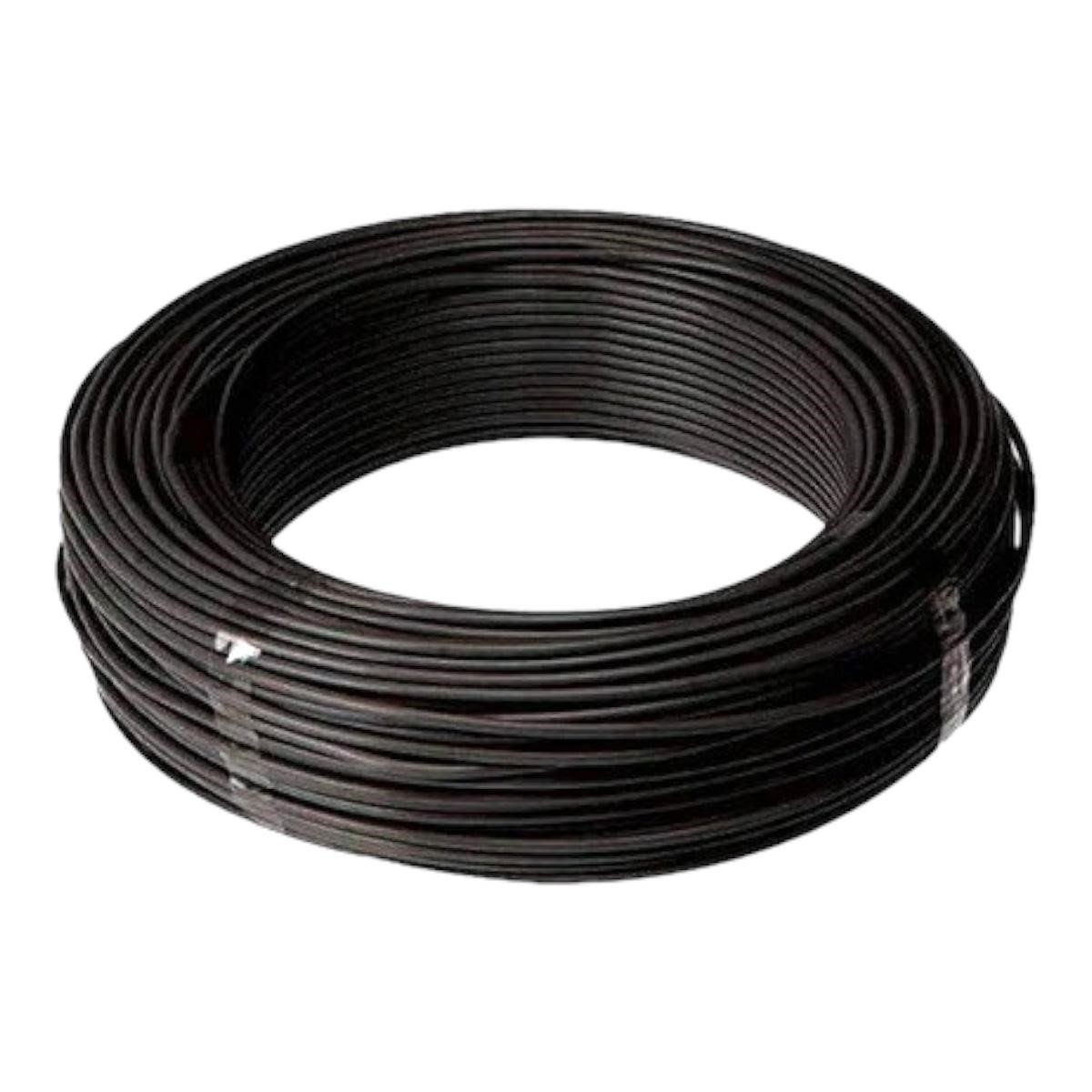

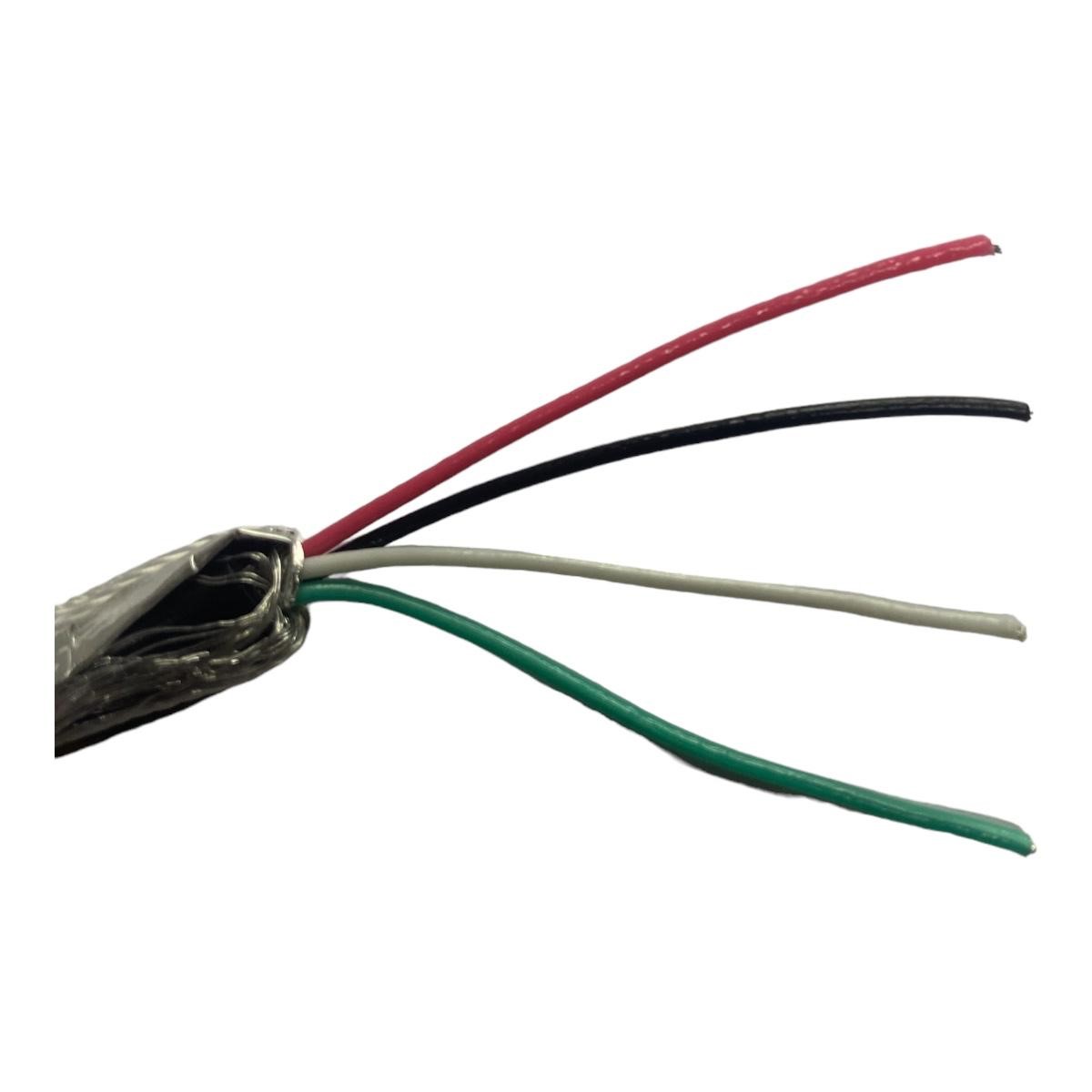

CABO DE INTERLIGAÇÃO

Acompanha 5 metros de cabo 4 vias para realizar a interligação entre a caixa de junção e o sistema de pesagem.

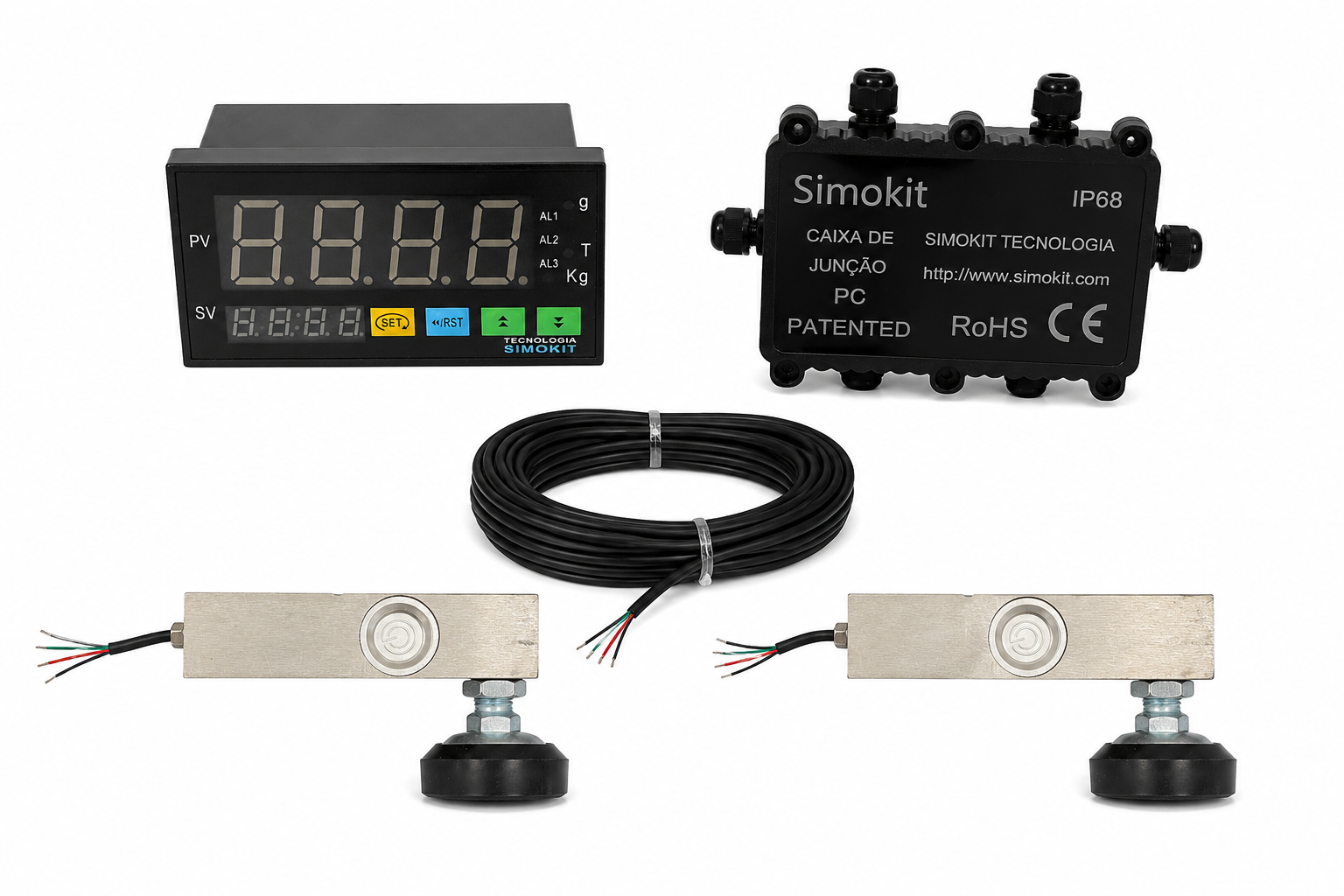

ITENS INCLUSOS

• 1x Indicador de pesagem com 2 relés programáveis
• 2x Célula de carga 200 kg
• 1x Caixa de junção
• 2x Pés para célula de carga
• 5 metros de cabo 4 vias
