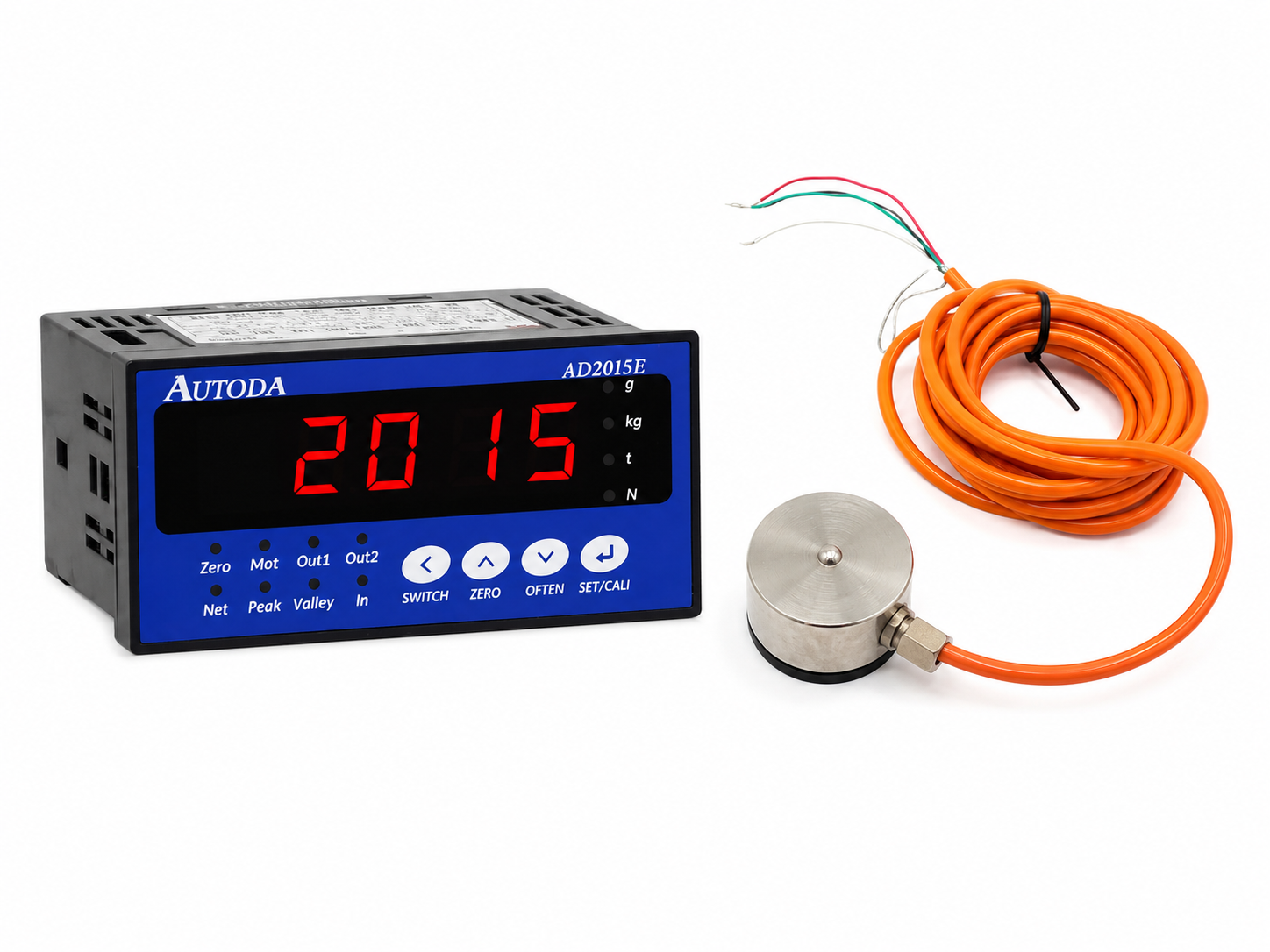

Kit CLP indicador de peso 2 reles 24v + Célula de carga Tipo Botão 5kg

Kit desenvolvido para medição, controle e automação de processos de pesagem industrial, composto por Indicador/Controlador de Pesagem AD2015E com 2 relés programáveis + Célula de Carga Tipo Botão de 5 kg.

Indicado para máquinas dosadoras, sistemas de controle de peso, medição de força, pequenos equipamentos de pesagem e projetos de automação industrial.

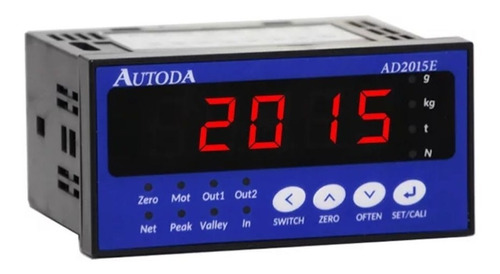

INDICADOR / CONTROLADOR DE PESAGEM AD2015E

O indicador recebe diretamente o sinal proveniente da célula de carga e realiza a leitura do peso através de display LED.

Possui 2 saídas a relé programáveis, possibilitando utilizar valores de peso para controlar diferentes etapas de máquinas e processos automatizados.

Características

• Display LED de 5 dígitos;
• Precisão de exibição de até 1/10000;
• Conversão A/D de 24 bits;
• Entrada para célula de carga tipo ponte resistiva;
• Conexão para célula de carga em 4 fios;
• 2 saídas a relé programáveis;
• Indicadores de unidade g, kg, t e N;
• Indicação de zero;
• Indicação de variação do peso;
• Visualização de peso bruto e líquido;
• Funções de valor máximo, mínimo e pico;
• Indicação do estado das saídas OUT1 e OUT2;
• Indicado para controle de pesagem e automação industrial.

Especificações técnicas

Modelo: AD2015E
Display: LED – 5 dígitos
Precisão da tela: 1/10000
Conversão A/D: 24 bits
Alimentação: 12 a 30 VDC
Taxas de saída: 10 / 40 / 640 / 1280 vezes/s
Entrada: Célula de carga tipo ponte de tensão resistiva
Saídas de controle: 2 relés programáveis

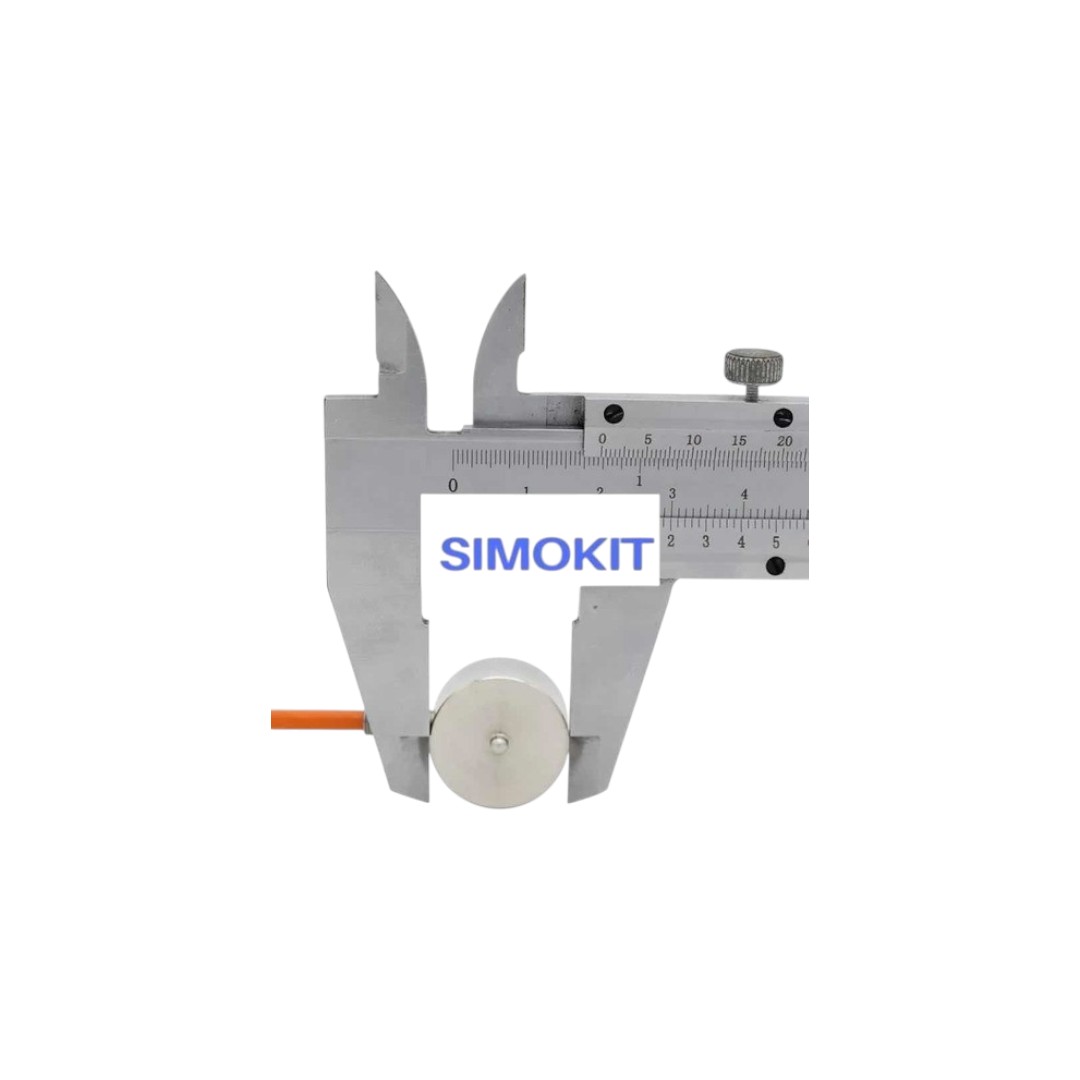

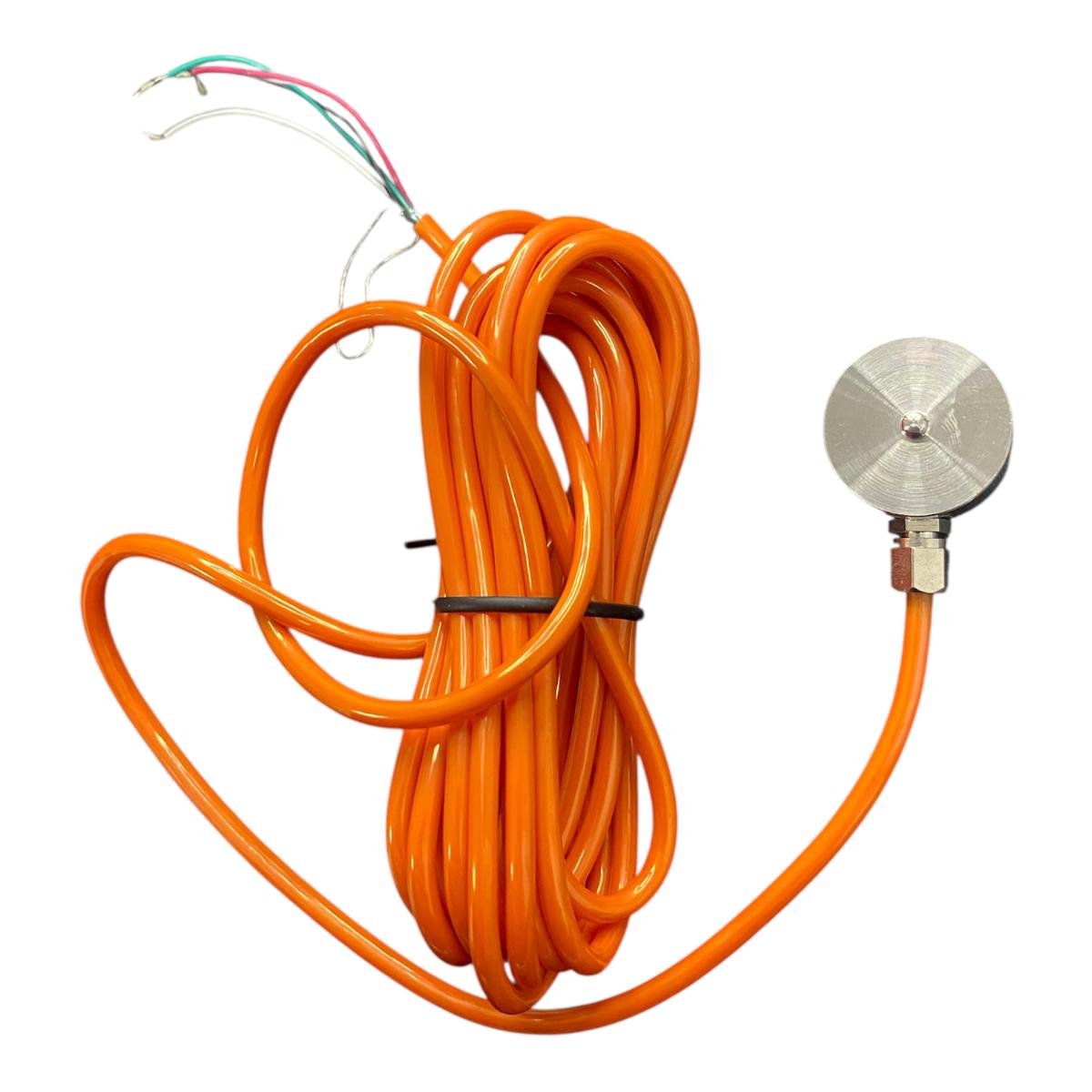

CÉLULA DE CARGA TIPO BOTÃO – 5 KG

Sensor de carga tipo botão com capacidade de 5 kg, indicado para sistemas de pesagem, medição de força e aplicações industriais que necessitam de um sensor compacto.

Especificações técnicas

Tipo: Célula de Carga Tipo Botão
Capacidade: 5 kg
Erro abrangente: 0,02% F.S
Sensibilidade: 1,0 a 2 mV/V
Não linearidade: 1% F.S
Histerese: 0,02% F.S
Repetibilidade: 0,02% F.S
Creep: 0,02% F.S / 10 min
Impedância de entrada: 1000 Ω
Impedância de saída: 1000 Ω
Resistência de isolamento: 5000 MΩ / 100 VDC
Tensão de excitação: 5 a 15 VDC
Faixa de compensação de temperatura: -10 °C a +40 °C
Faixa de temperatura operacional: -20 °C a +60 °C
Efeito da temperatura no zero: 0,03% F.S / 10 °C
Efeito da temperatura na sensibilidade: 0,02% F.S / 10 °C
Sobrecarga segura: 150%
Sobrecarga máxima: 200%
Grau de proteção: IP67

Ligação dos fios

Preto: Excitação –
Vermelho: Excitação +
Verde: Sinal +
Branco: Sinal –

ITENS INCLUSOS

• 01 Indicador/Controlador de Pesagem 2 relés 24v.
• 01 Célula de Carga Tipo Botão de 5 kg.
