Inversor Frequência 3cv Inverter 2.2kwS1 Ac 220v 9.5a

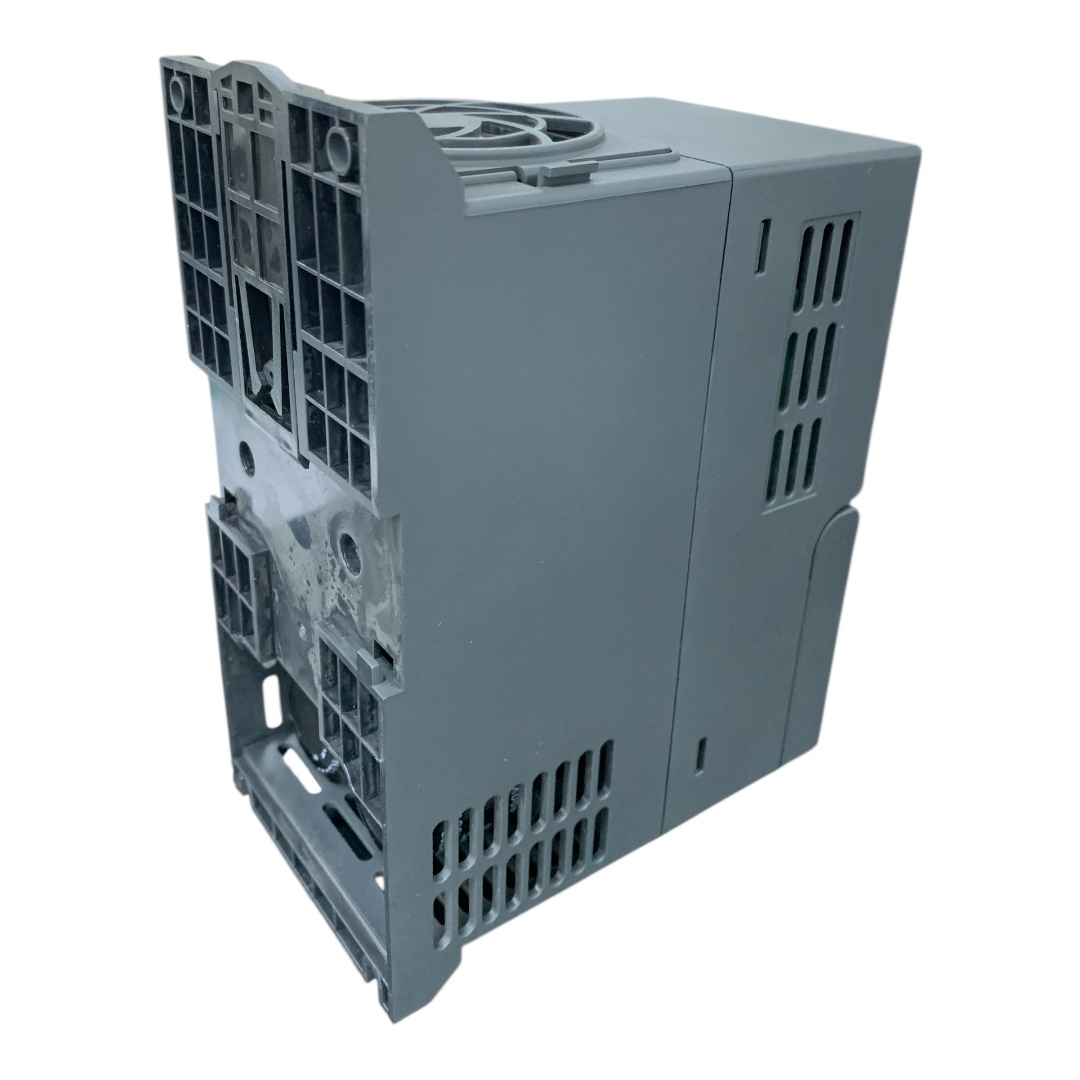

Descrição Técnica – Inversor de Frequência 2,2 kW (3 CV) AC 220 V

Tipo: Inversor de frequência (VFD – Variable Frequency Drive)
Aplicação: Controle de velocidade de motores elétricos trifásicos.

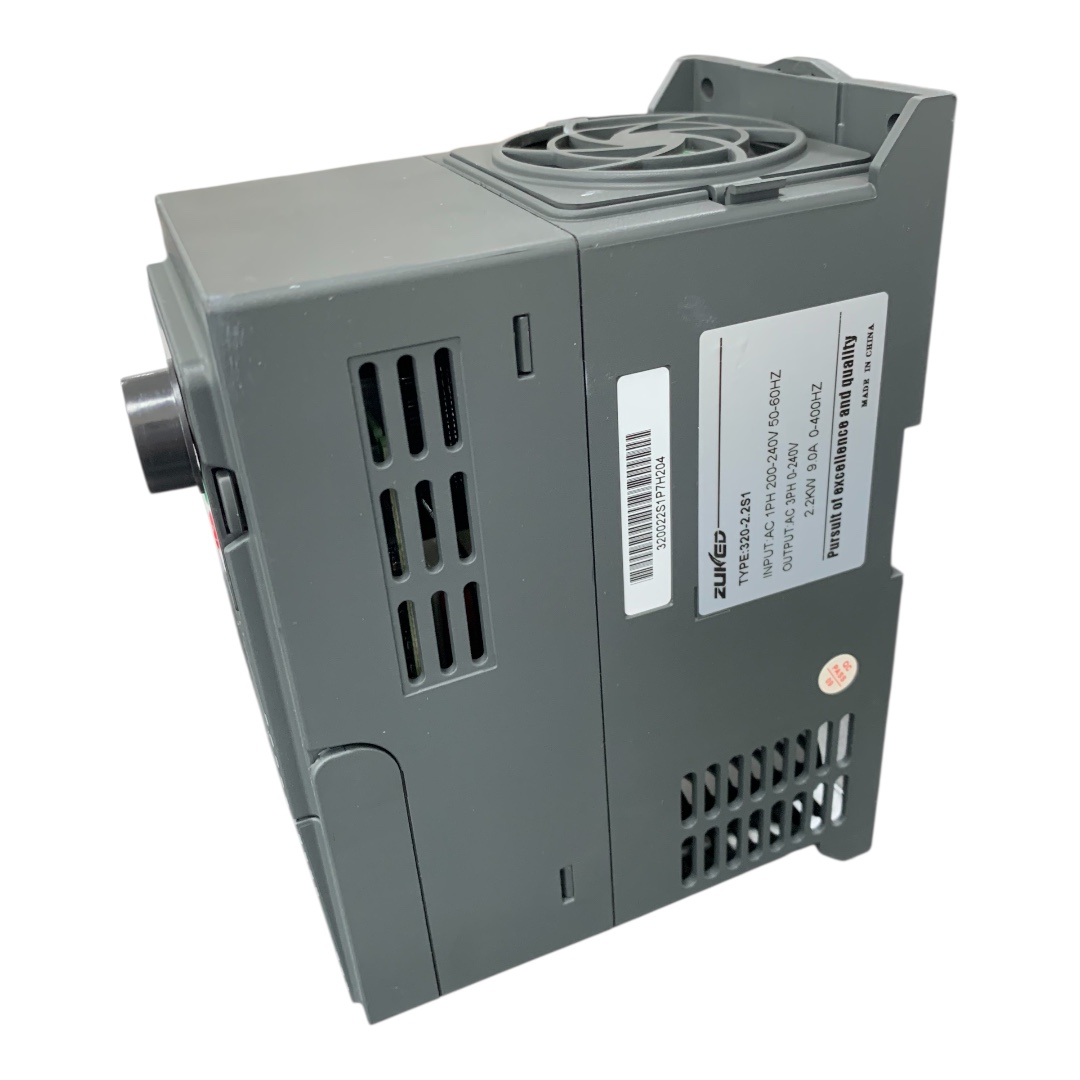

Características elétricas

• Potência nominal: 2,2 kW (3 CV)

• Tensão de entrada: 220 V AC

• Tipo de alimentação: Monofásica ou trifásica (dependendo do modelo)

• Tensão de saída: 220 V AC trifásica

• Corrente de saída: aproximadamente 9 a 11 A

• Frequência de saída: 0 a 400/600 Hz (ajustável)

Funções de controle

• Controle V/F (Volts/Hertz)

• Controle vetorial sem sensor

• Ajuste de aceleração e desaceleração

• Controle de torque e velocidade

• Programação por teclado ou interface digital

Proteções

• Proteção contra:

  • Sobrecorrente

  • Sobretensão

  • Subtensão

  • Sobrecarga do motor

  • Curto-circuito

  • Superaquecimento

Interface e comunicação

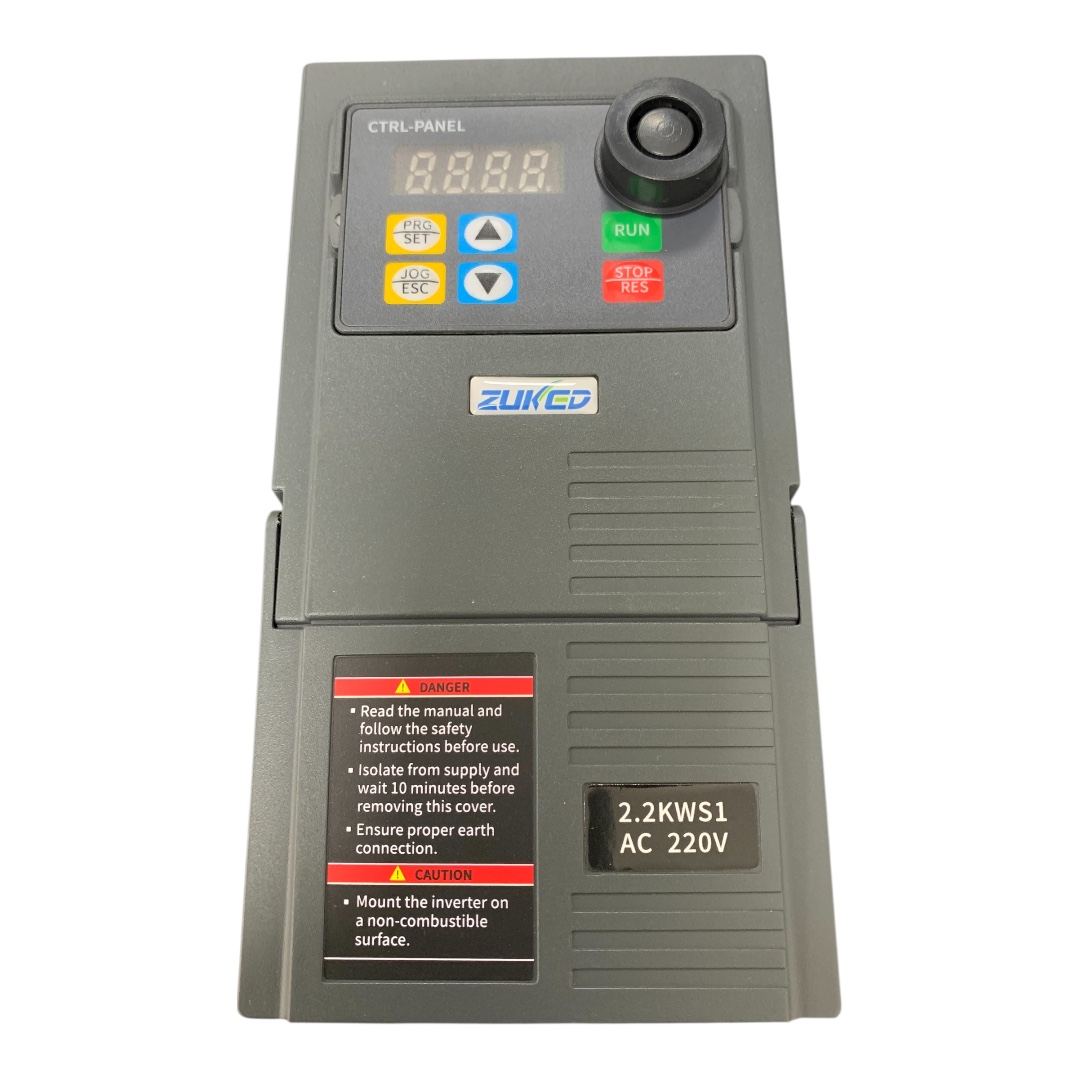

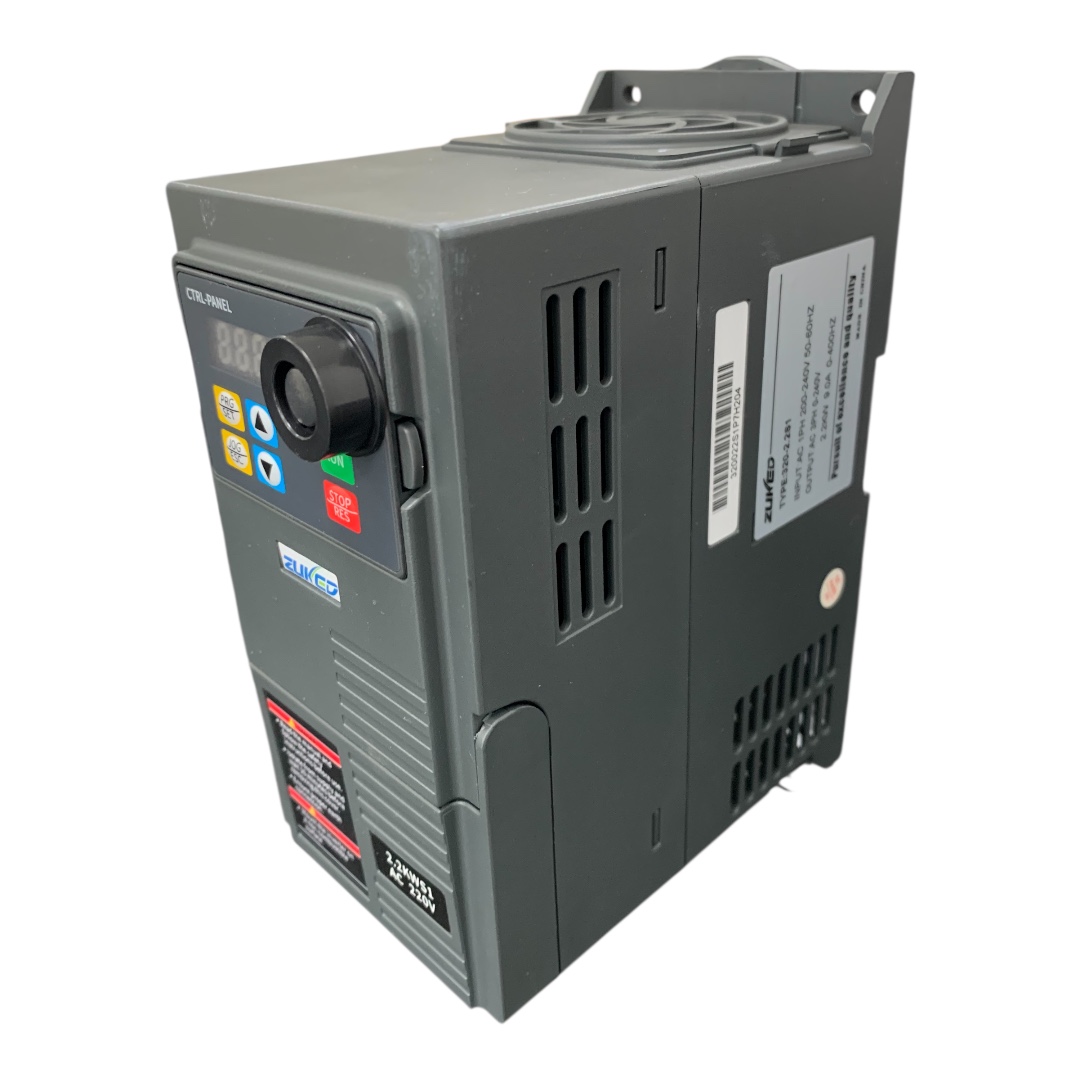

• Display digital e teclado de programação

• Entradas digitais para comandos (start/stop, reversão)

• Entradas analógicas (0–10 V / 4–20 mA)

• Saídas a relé ou transistor

• Alguns modelos possuem comunicação industrial (ex.: Ethernet/IP ou Modbus)

Condições ambientais

• Temperatura de operação: aproximadamente -10 °C a 50 °C

• Umidade: até 90% sem condensação

• Grau de proteção: IP20 ou superior (dependendo do modelo)

Aplicações

• Bombas e ventiladores

• Esteiras transportadoras

• Compressores

• Máquinas industriais

• Spindle de CNC

1️⃣ Diagrama de ligação (básico)

2️⃣ Identificação dos terminais

Entrada de energia (rede)

• R / L1 → Fase 220 V

• S / L2 → Neutro ou segunda fase

• PE / GND → Terra

A alimentação monofásica normalmente é ligada em dois terminais (R e S ou L1 e L2) dependendo do modelo do inversor.

Saída para o motor

• U

• V

• W

Esses três terminais são a saída trifásica controlada pelo inversor e devem ser ligados diretamente ao motor.

⚠️ Não deve existir contator ou chave entre o inversor e o motor para evitar danos ao equipamento.

3️⃣ Sentido de rotação do motor

Se o motor girar ao contrário:

• Troque qualquer dois fios entre U-V-W
  ou

• Ajuste o parâmetro REV/FWD no inversor.

4️⃣ Ligação opcional de controle externo

Exemplo de botões:

• S1 → comando de partida

• COM → comum

• AI / 10V / GND → potenciômetro para controlar velocidade
