IHM OP 320

FX3U

1 – ENTRADAS DIGITAIS: 8
2 – SAÍDAS DIGITAIS: 6 – SAÍDA A RELÉ, TENSÃO DE 24Vdc E CORRENTE MÁXIMA DE 1A
3 – ENTRADAS ANALÓGICAS: 6 – 12 Bit (0 A 4095), TENSÃO DE ENTRADA DE 0 A 10V OU DE 0 A 20ma
4 – SAÍDAS ANALÓGICAS: 2 – 12 Bit (0 A 4095), TENSÃO DE SAÍDA DE 0 A 10V
5 – TIMER: 200 100ms, 50 10ms E 134 1ms
5 – CONTADORES: 200 16 Bit, 21 32 Bit
6 – REGISTROS: 8000
7 – PONTEIROS V, Z: 8 DE CADA
8 – SUB-ROTINAS: 64
9 – PORTAS DE COMUNICAÇÃO: UMA RS232 (DB9) E UMA RS485
10 – TENSÃO DE ALIMENTAÇÃO: 24Vdc
11 – PESO: 239g
12: DIMENSÕES: 11,8 X 10,8 X 4 (CM)
13 – SOFTWARE DE PROGRAMAÇÃO: GX
14 – CAPACIDADE DE MEMÓRIA: 8000 PASSOS

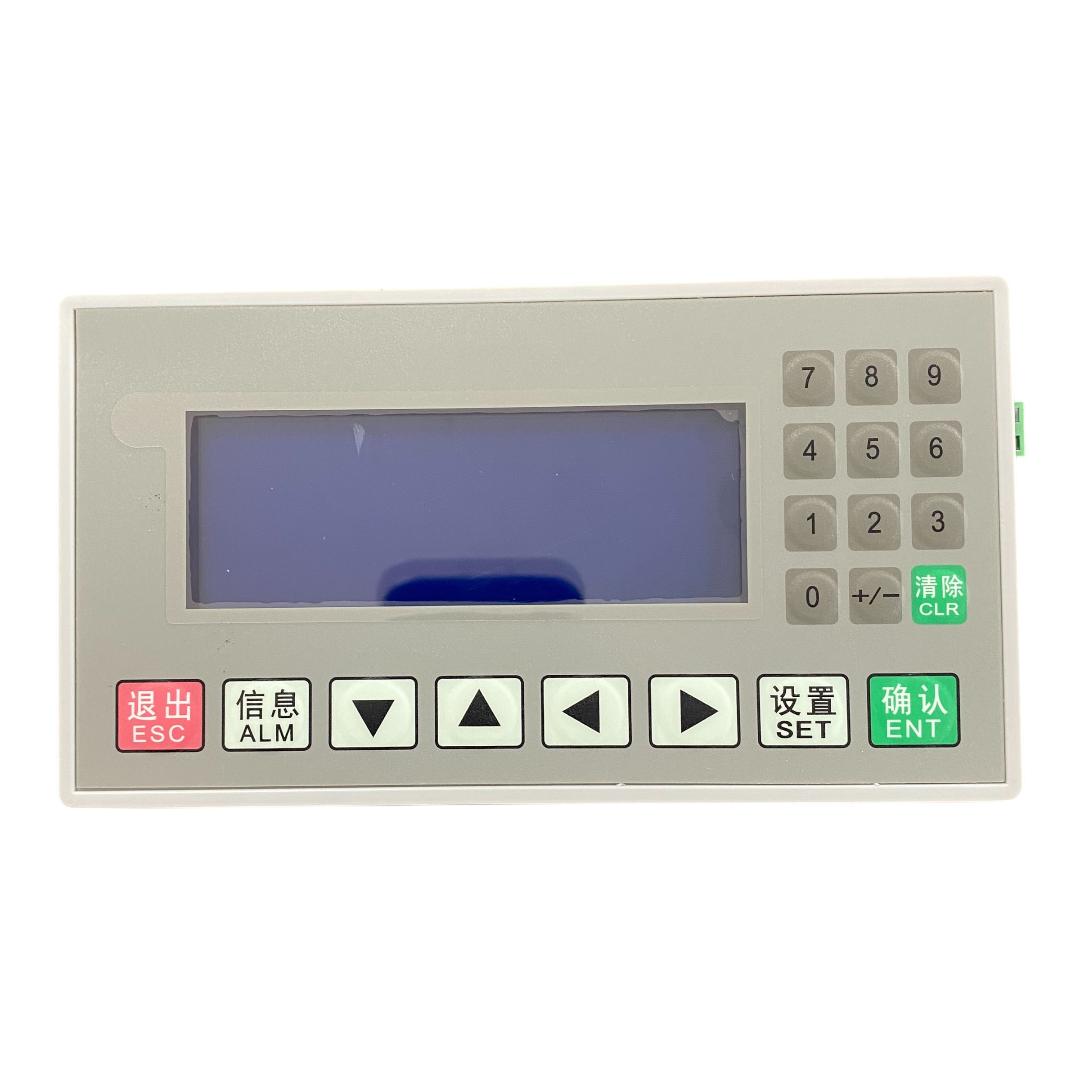

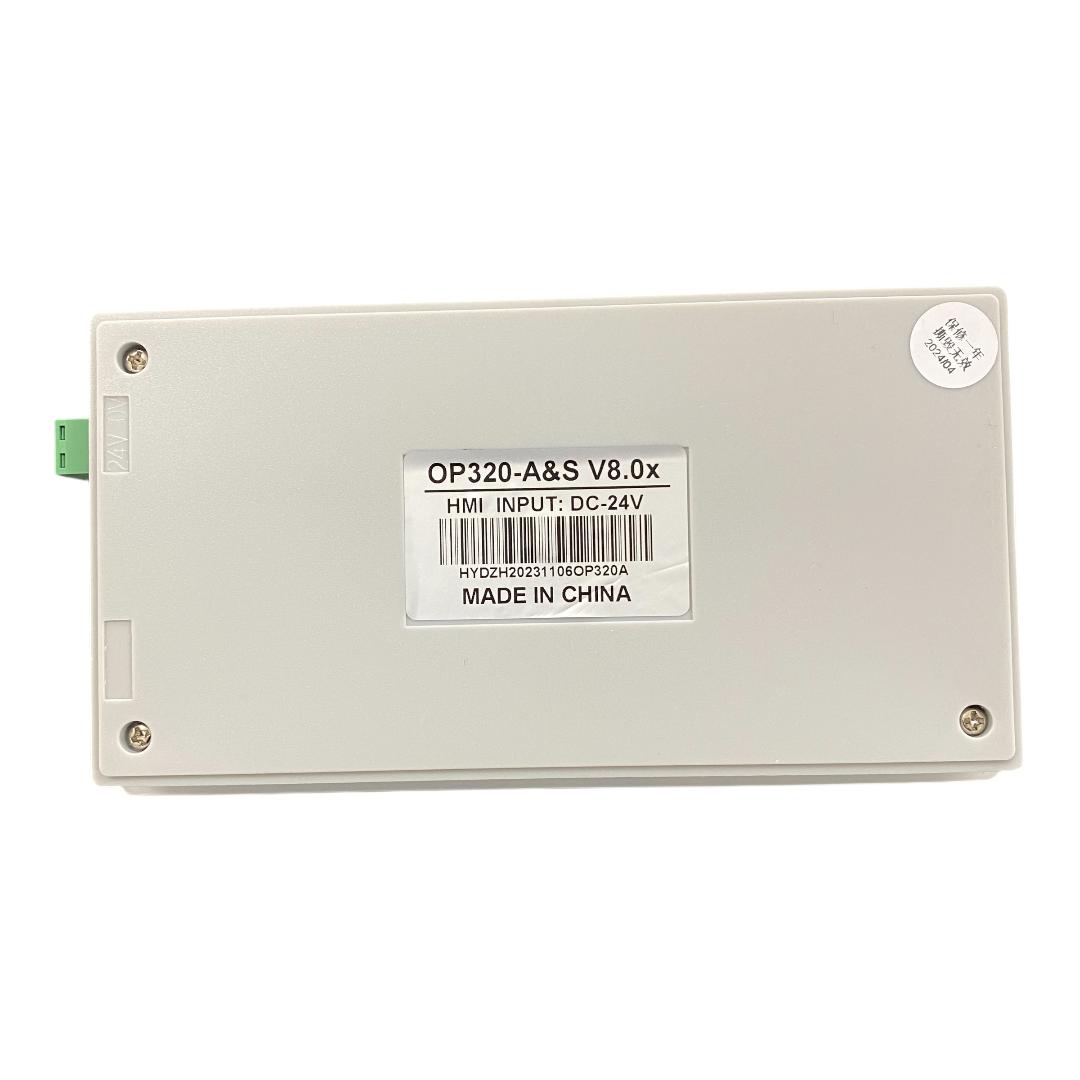

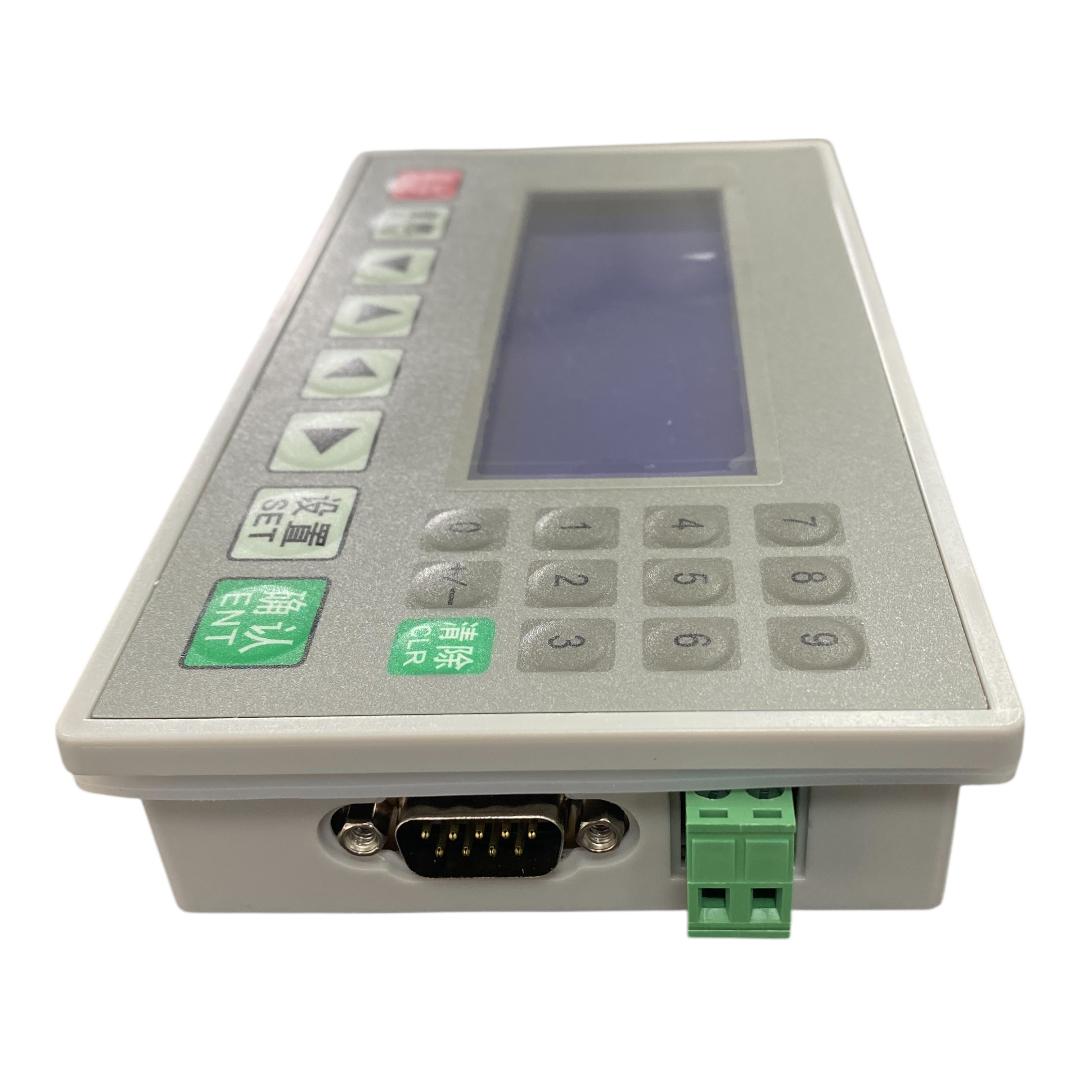

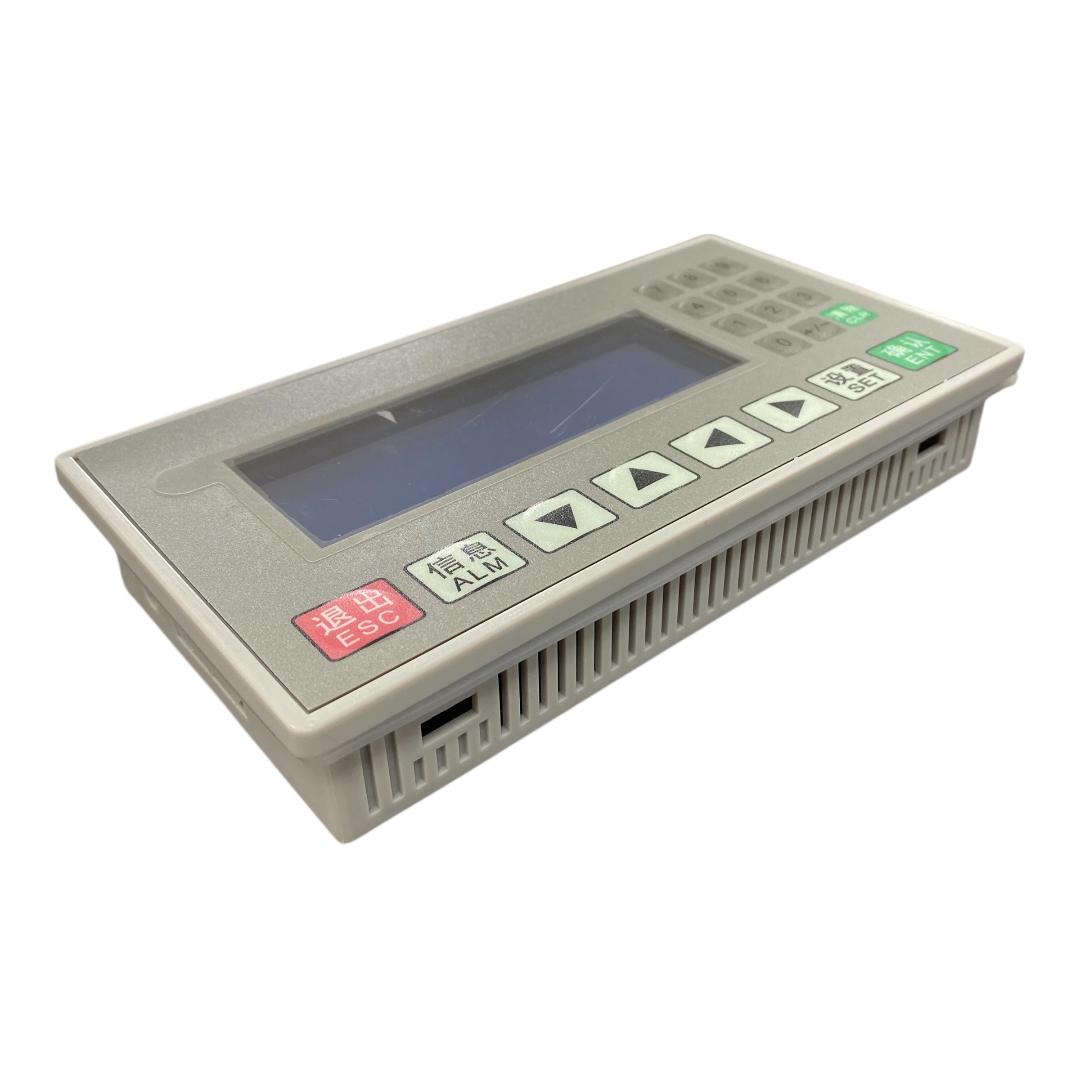

OP320
1 – Tipo do Display: LCD verde-Amarelo
2 – Vida útil: Mais de 20.000 horas, a uma temperatura ambiente de 25°C e 24 horas de operação contínua
3 – Área de exposição: 192 x 64 (mm)
4 – Brilho: Potenciômetro ajustável
5 – Configurações de texto: Simplificado Inglês
6 – Tamanho dos caracteres: Fonte Bitmap, fontes vetoriais
7 – Quantidade de Botão: 20
8 – Menu: 64KB FlashROM
9 – Memória de Dados: 1KB SRAM
10 – Porta de Download: RS232
11 – Porta de comunicação: RS232/RS422
12 – Faixa de tensão de alimentação: DC12V-DC24V
13 – Consumo de corrente: <140mA
14 – Proteção contra surto de tensão: AC1000V, 20mA menos 1 minuto
15 – Resistência de isolamento: 10 MOhm, DC500V
16 – Temperatura de operação: 0 a 50 graus Celcius
17 – Temperatura de armazenamento: de -20 a +60 Graus Celcius
18 – Umidade de operação: de 10% RH a 90% RH (não-condensação)
19 – ciclo de Pulso: 1uS Em Duração: 1 min
20 – Método de resfriamento: Natural ar-refrigerado
21 – Dimensões: 17,1×9,3×3 cm

ITENS INCLUSOS
1 – CLP FX3U
1- CABO RS232
1- IHM OP320
