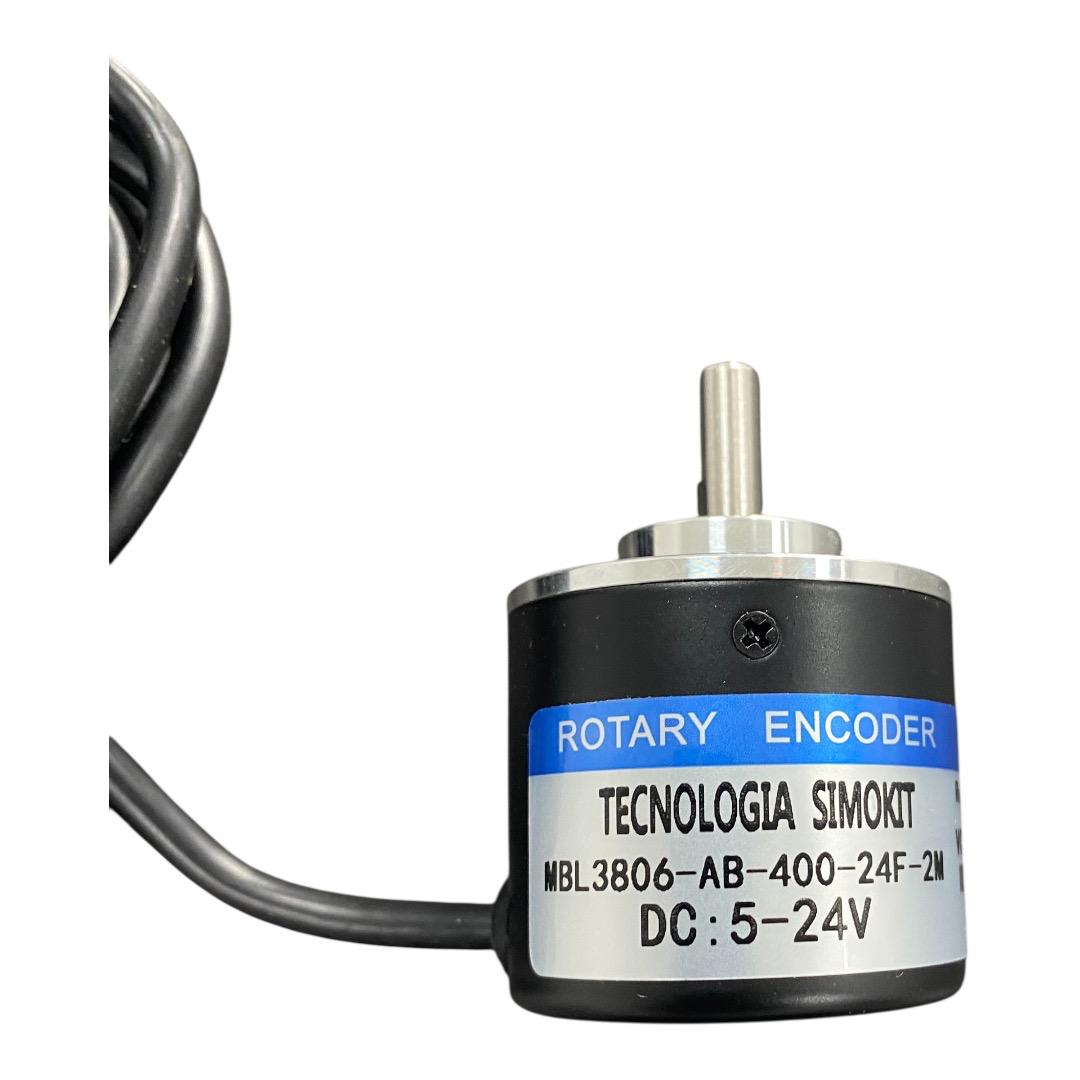

Encoder 400 Pulsos PNP Eixo 6mm 5-24v – SIMOKIT

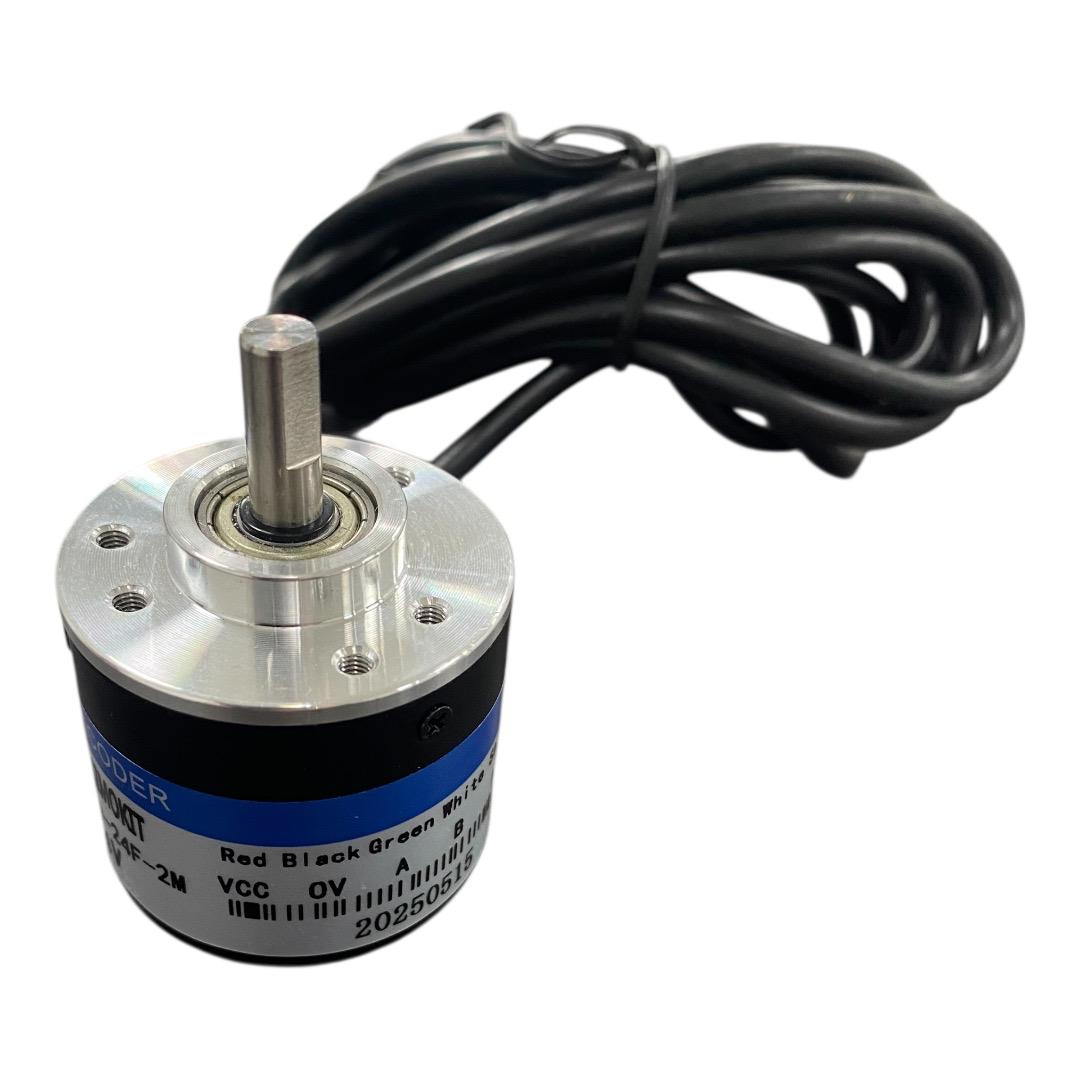

O que é ? O encoder incremental é um tipo de sensor que fornece normalmente dois pulsos quadrados defasados em 90º, que são chamados usualmente de canal A e canal B. A leitura de somente um canal fornece apenas a velocidade, enquanto que a leitura dos dois canais fornece também o sentido do movimento. Incremental Rotary Encoder 400 400 p/r (Single-fase 400 pulsos/R, duas fases 4 duplicação de frequência para 2400 pulsos) Fonte de alimentação: DC5-24V Eixo: 6*13*0.23mm/0.51″ Tamanho: 38*35.5mm/1.49*1.39″ Saída: saída de fase AB 2 circuito pulso ortogonal retangular, a saída para o tipo de saída de coletor aberto NPN Velocidade mecânica máxima: 5000 R/min Frequência de resposta: 0-20 KHz Comprimento do cabo: 1.5 metros Aviso: AB 2 fase de saída não deve ser conectado diretamente com VCC, caso contrário, vai queimar a saída triode, porque diferentes lotes, e não pode ter o terminal Conexão: Verde = A fase, branco = fase B, vermelho = Vcc poder +, preto = V0 Aplicação: É usado para medir a velocidade de rotação, o Ângulo e aceleração do objeto e a medição do comprimento Adequado para controle inteligente de vários medição de deslocamento automático, fixo-comprimento de couro automática máquinas guilhotina, controle do comprimento de corte de aço, civil medido altura escala humana, Os Alunos corrida robôs O pacote inclui: 1 x Encoder 400 P/R Incremental Rotary Encoder
