Encoder 200 Pulsos6mm 24v + Roda 96mm+ Contador+ Suporte

O que é ?
O encoder incremental é um tipo de sensor que fornece normalmente dois pulsos quadrados defasados em 90º, que são chamados usualmente de canal A e canal B. A leitura de somente um canal fornece apenas a velocidade, enquanto que a leitura dos dois canais fornece também o sentido do movimento.

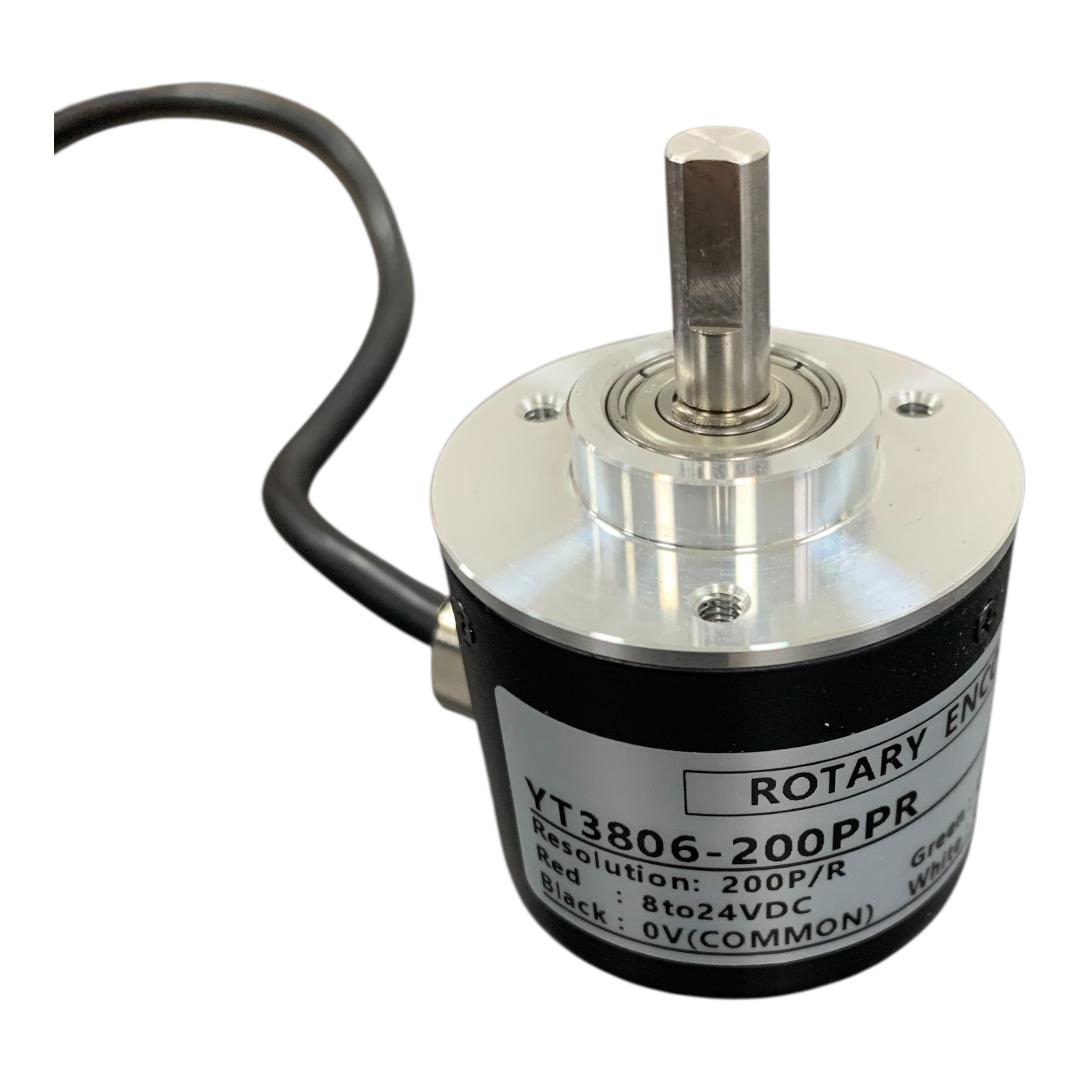

Incremental Rotary Encoder 200
200 p/r (Single-fase 200 pulsos/R, duas fases 4 duplicação de frequência para 2400 pulsos)
Fonte de alimentação: DC5-24V
Eixo: 6*13*0.23mm/0.51″
Tamanho: 38*35.5mm/1.49*1.39″
Saída: saída de fase AB 2 circuito pulso ortogonal retangular, a saída para o tipo de saída de coletor aberto NPN
Velocidade mecânica máxima: 5000 R/min
Frequência de resposta: 0-20 KHz
Comprimento do cabo: 1.5 metros
Aviso: AB 2 fase de saída não deve ser conectado diretamente com VCC, caso contrário, vai queimar a saída triode, porque diferentes lotes, e não pode ter o terminal
Conexão:

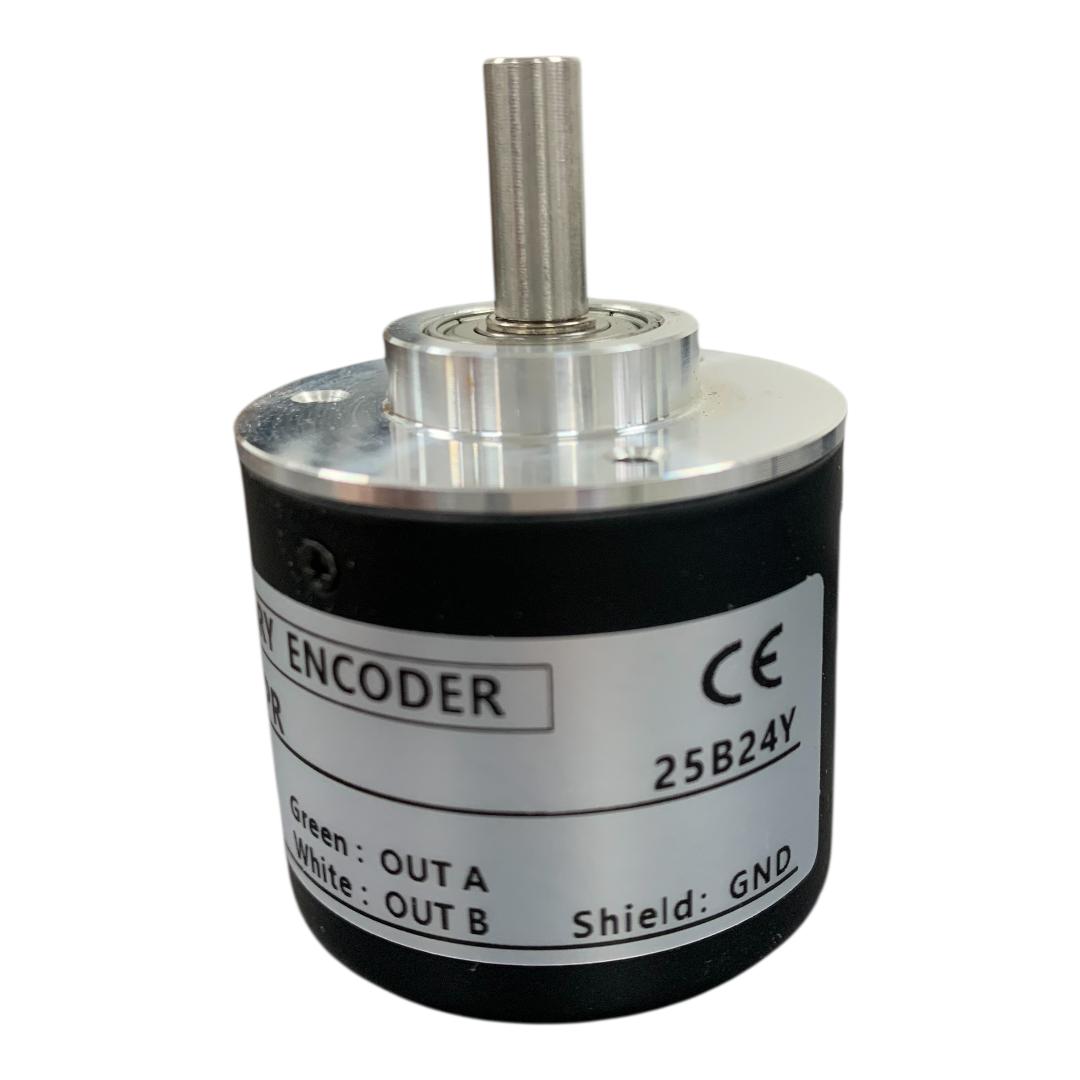

Verde = A fase, branco = fase B, vermelho = Vcc poder +, preto = V0
Aplicação:
É usado para medir a velocidade de rotação, o Ângulo e aceleração do objeto e a medição do comprimento
Adequado para controle inteligente de vários medição de deslocamento automático, fixo-comprimento de couro automática máquinas guilhotina, controle do comprimento de corte de aço, civil medido altura escala humana, Os Alunos corrida robôs
O pacote inclui:
1 x Encoder200 P/R Incremental Rotary Encoder

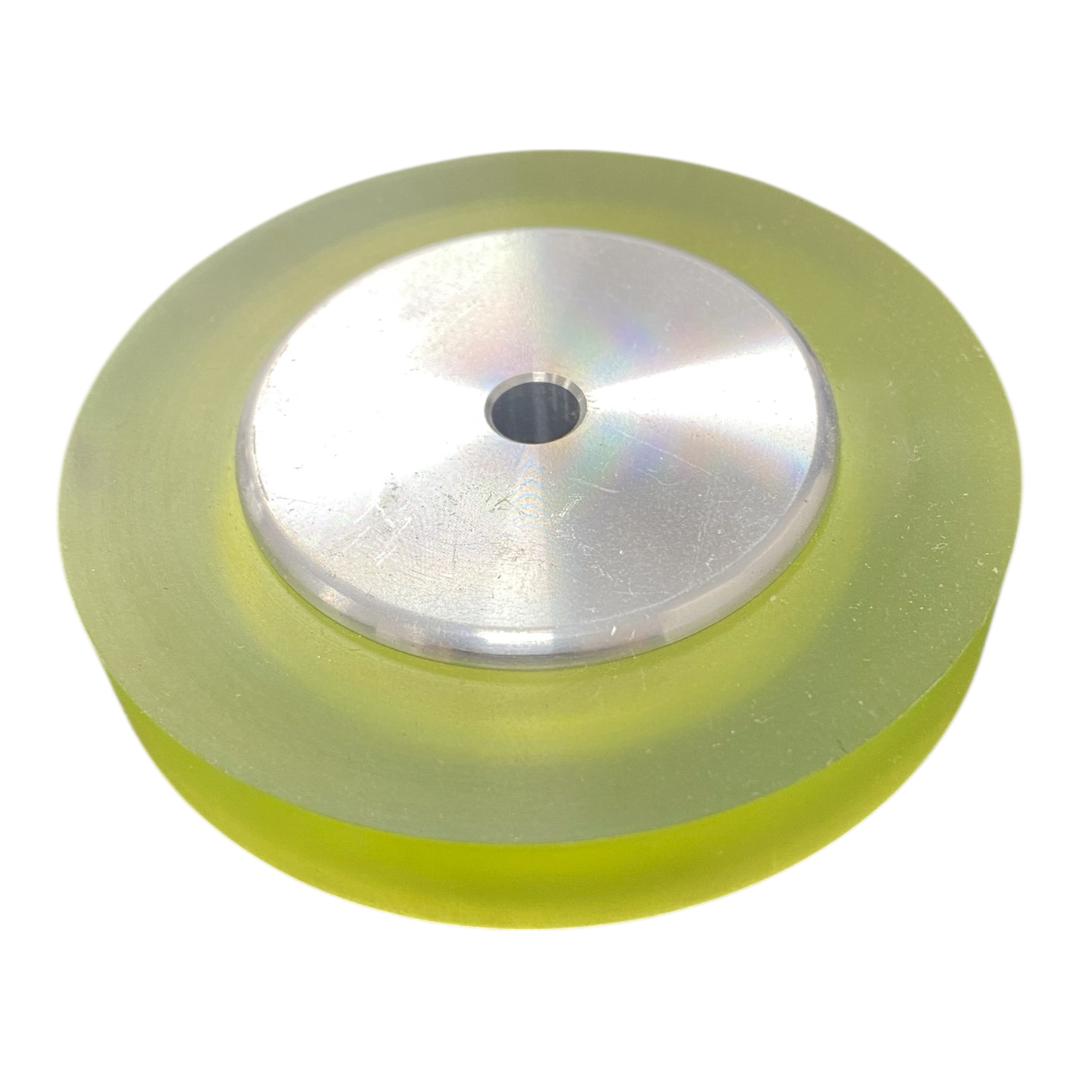

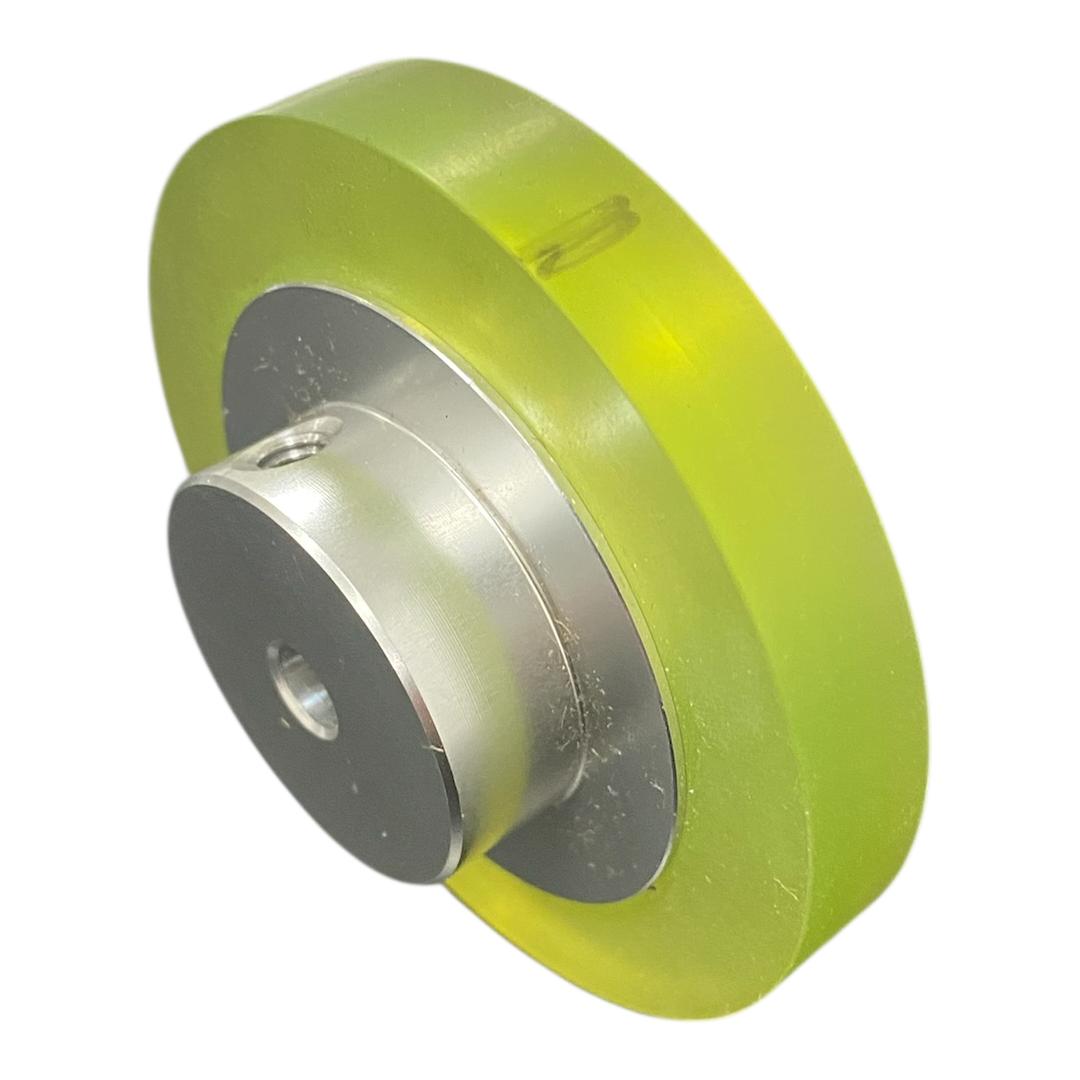

1x roldana 200mm perimetro para Encoder 6mm

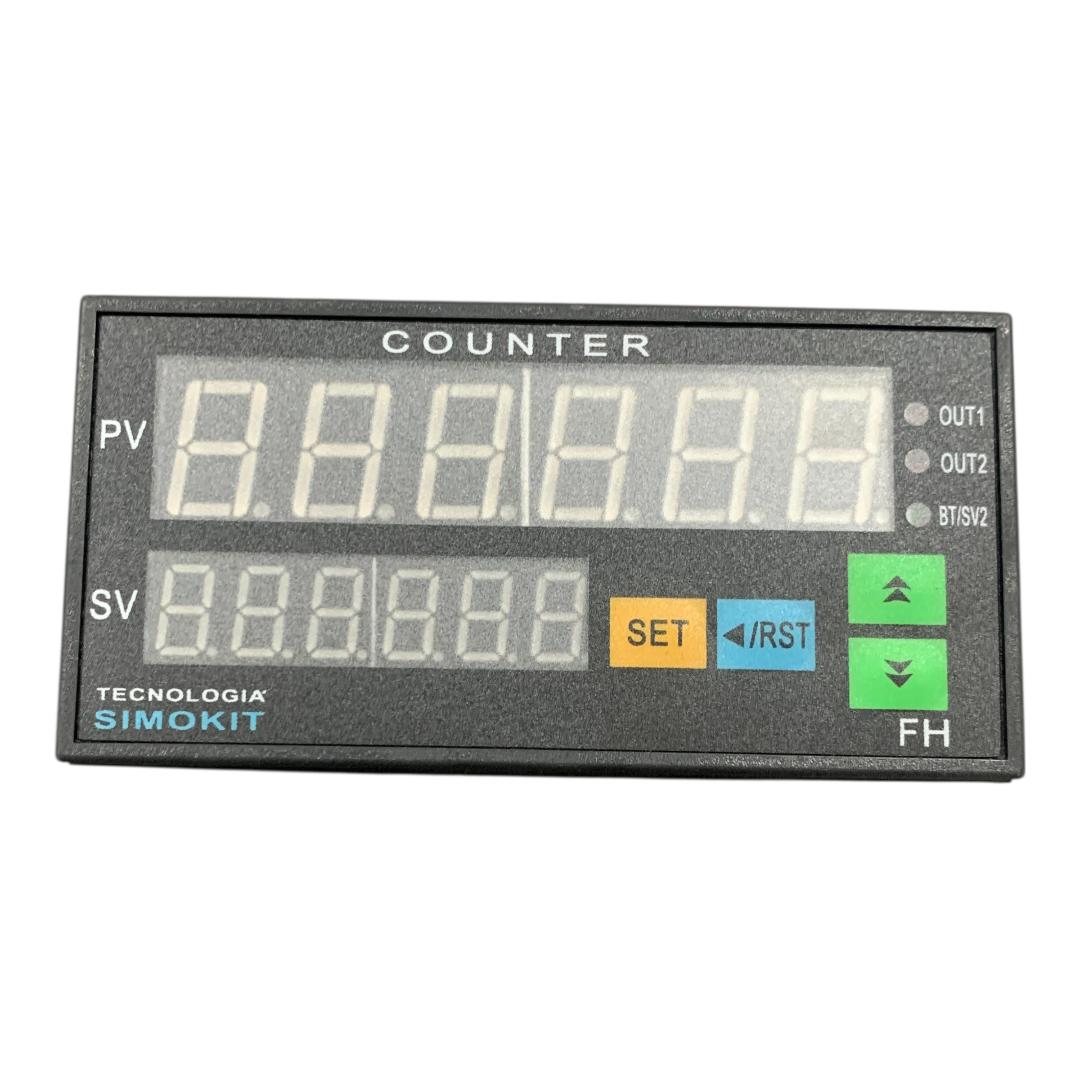

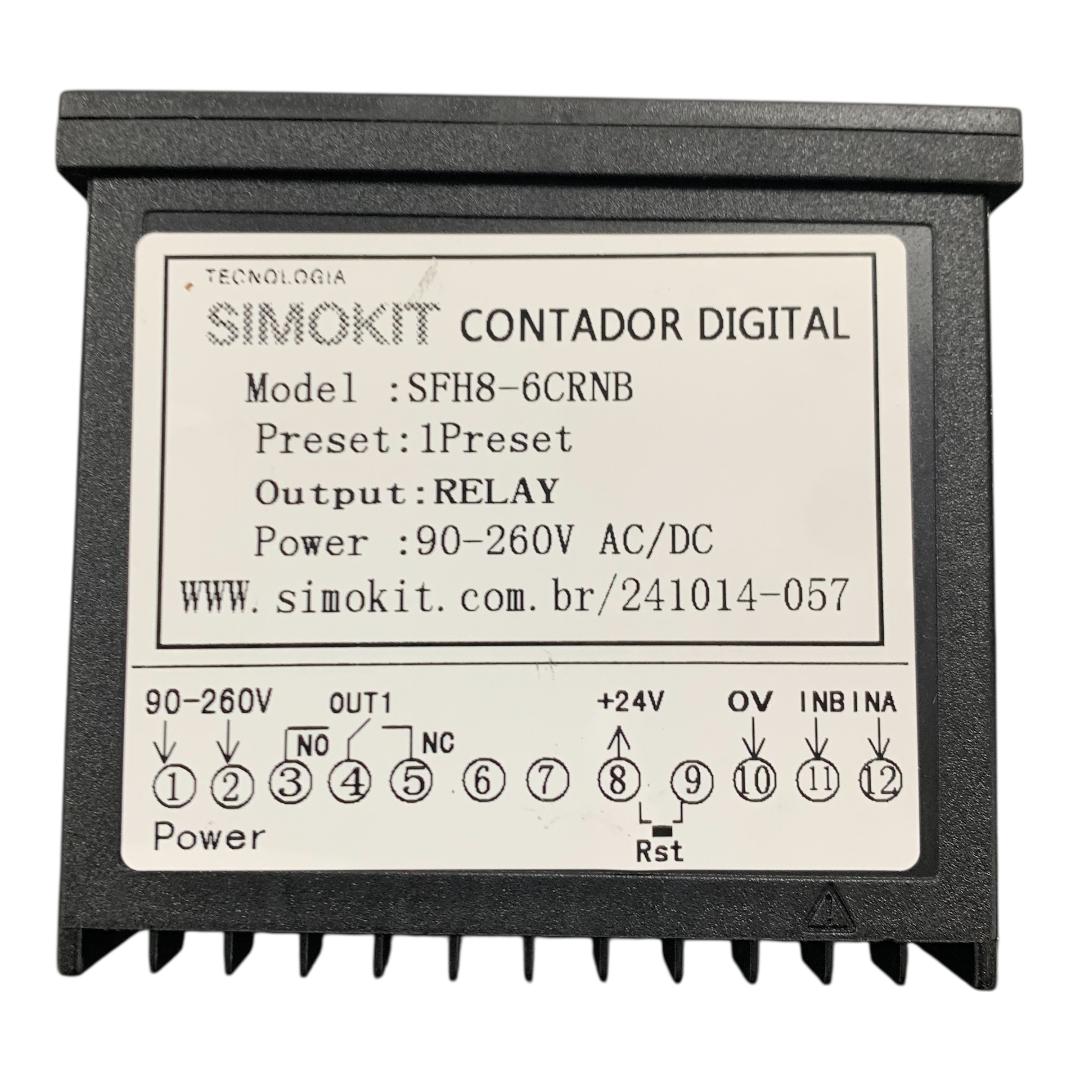

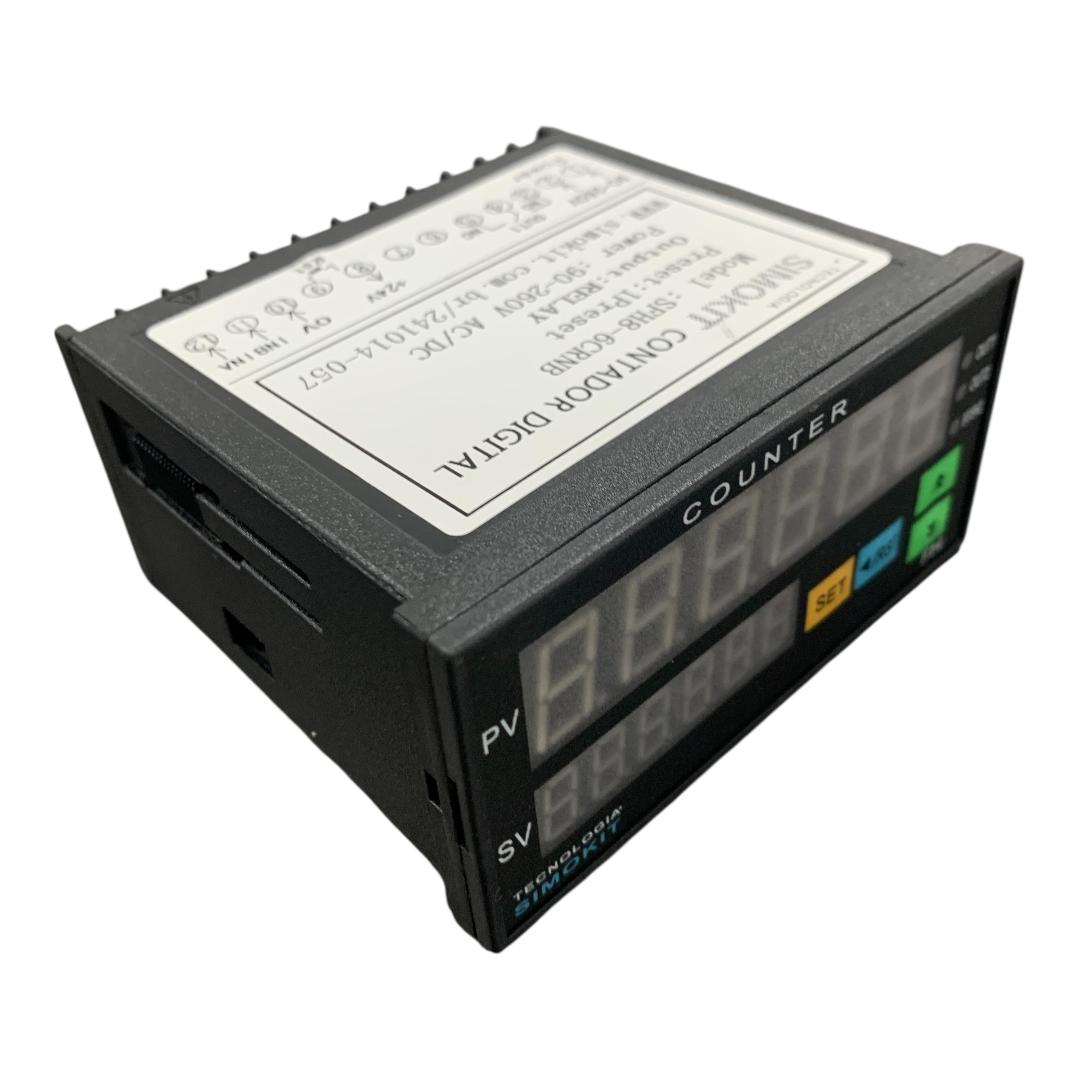

1x contador digital

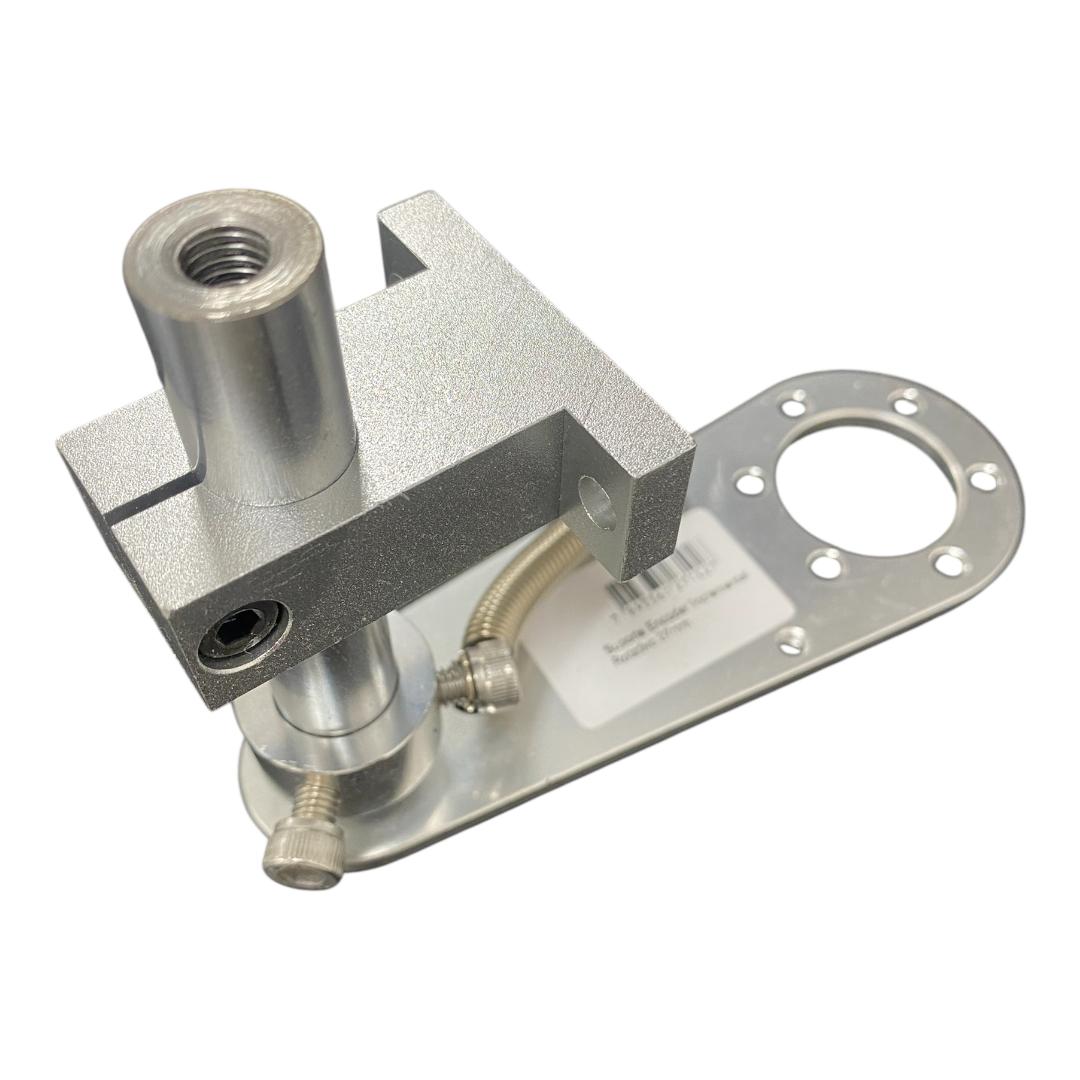

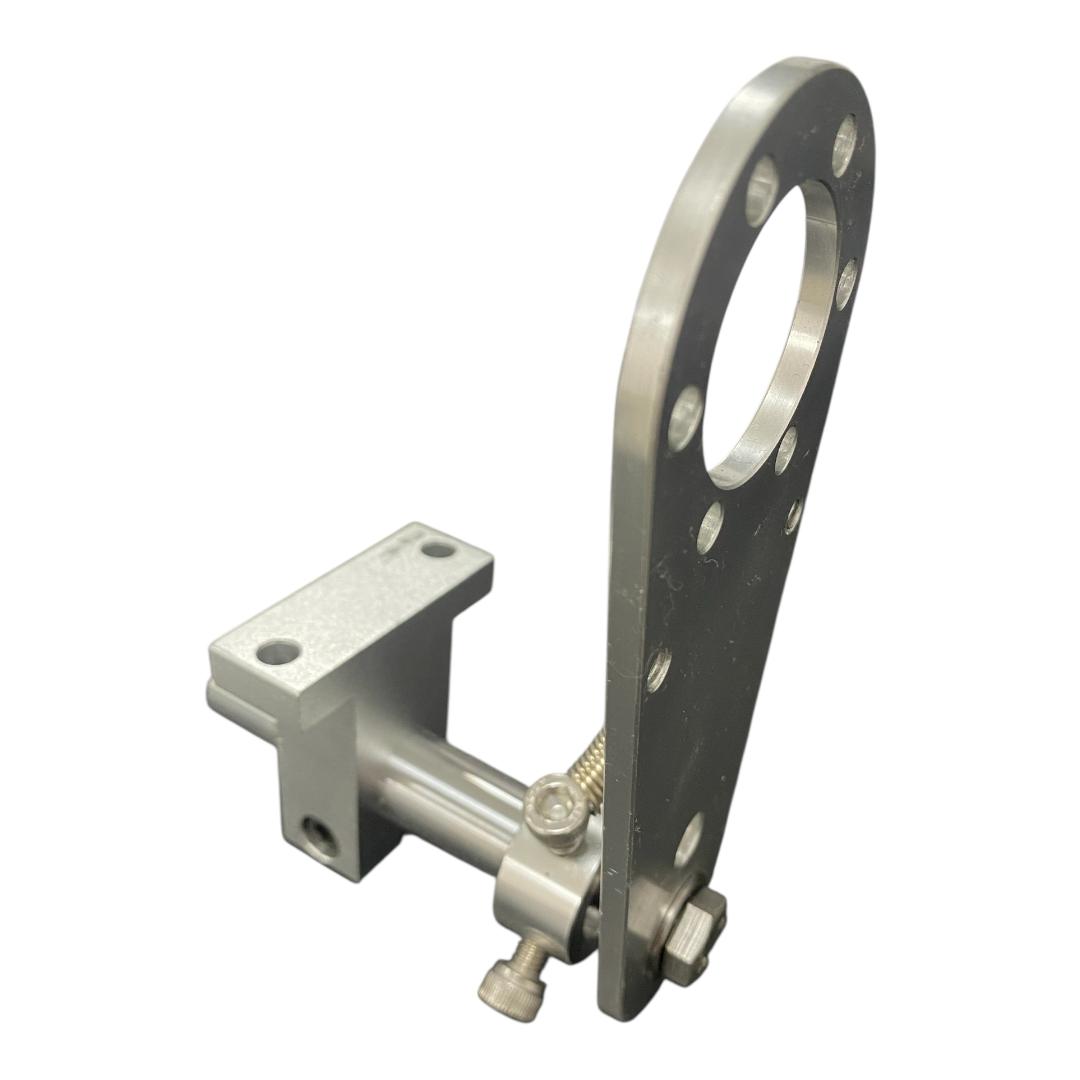

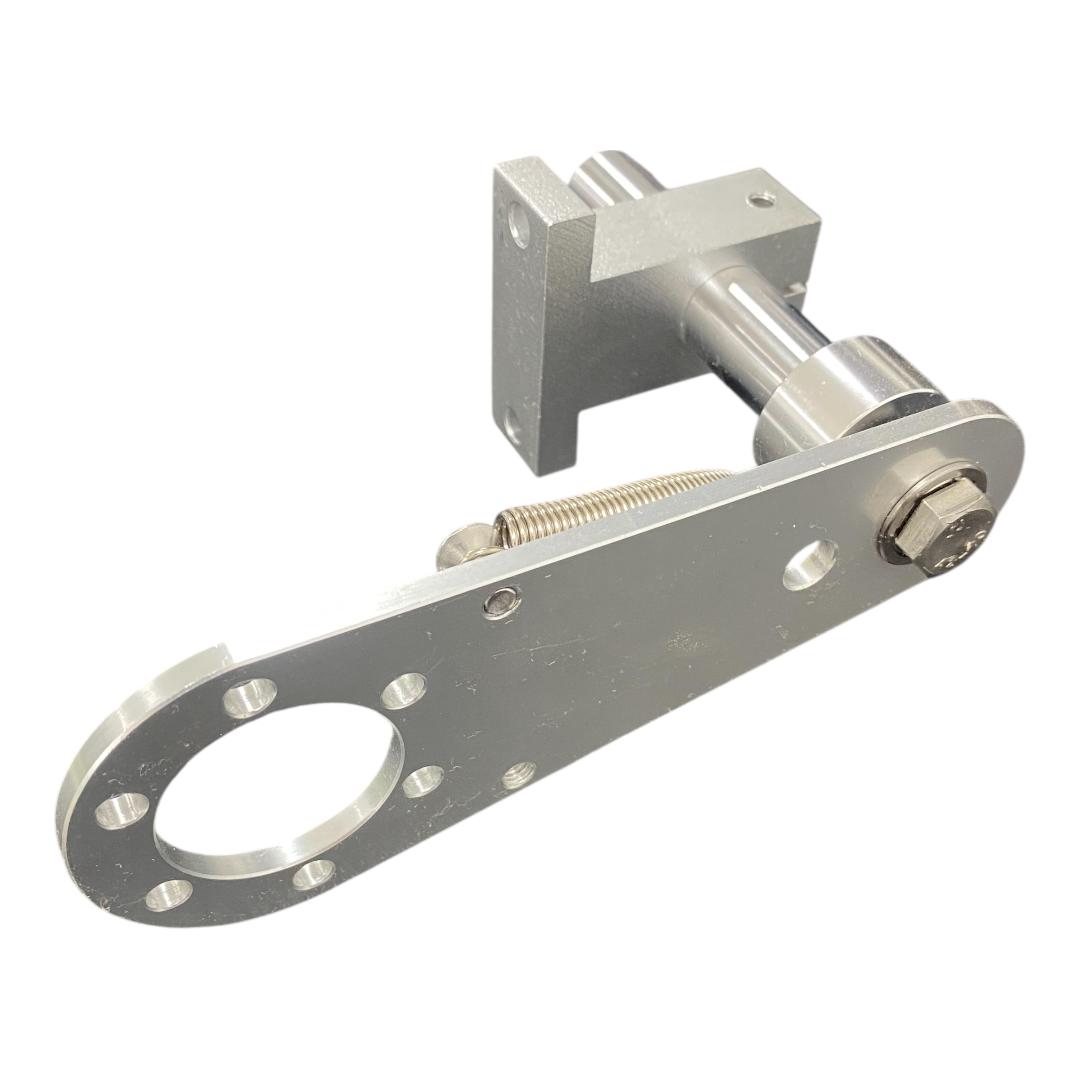

1x suporte para Encoder
