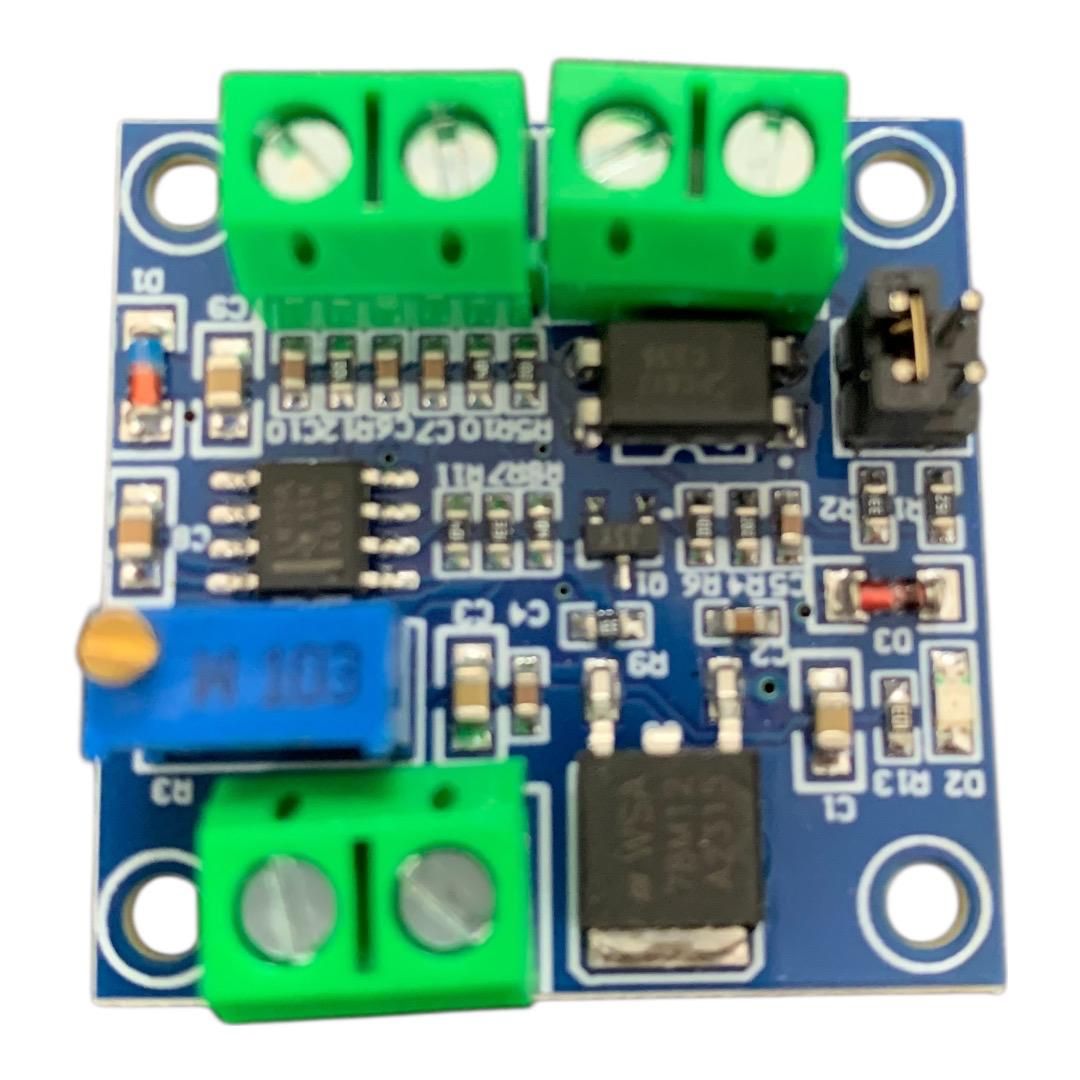

Conversor PWM em Analogica 0-10V

Este módulo é um módulo capaz de converter tensão e PWM. O sinal digital PWM é convertido em sinal analógico O a 1OV. A tensão de saída é ajustada pelo ciclo de trabalho de todo o PWM.

PWM ajustando a tensão.

Parâmetro do produto

PWM à tensão: Tensão de funcionamento do módulo: DC 12V-30V: (requisito de energia: maior que 100MA)

Sinal PWM recebendo faixa de freqüência: 1KHZ-3KHZ:

Escala do nível da entrada do sinal PWM:

O pico 4.5V ao nível 10V, pino do jumper é introduzido em 5V.

Este tipo de sinal de nível é voltado principalmente para o cartão de controle industrial convencional (como a placa MACH3) e a interface da CPU 5V;

Nível pico 12 a 24V, jumper pin inserido em 24V. Este tipo de sinal de nível destina-se principalmente à interface PLC convencional.

Faixa de conversão: 0%-1000% conversão PWM para tensão 0-10V

Saída freqüência PWM: sobre 50KHZ

Amplitude PWM: 5V

Escala da conversão: 0-5V/0-10V

Tensão conversão: 0%-100% 6PWM

Tolerância: 1%-3%

Descrição do Pin:

PWM à tensão:

VCC: Fonte de alimentação 12V-30V.

GND: trabalhando poder chão.

PWM: Entrada no terminal positivo do sinal PWM.

GND: Entrada sinal negativo terminal.

VOUT: saída tensão 0-10V

GND: saída tensão terra.
