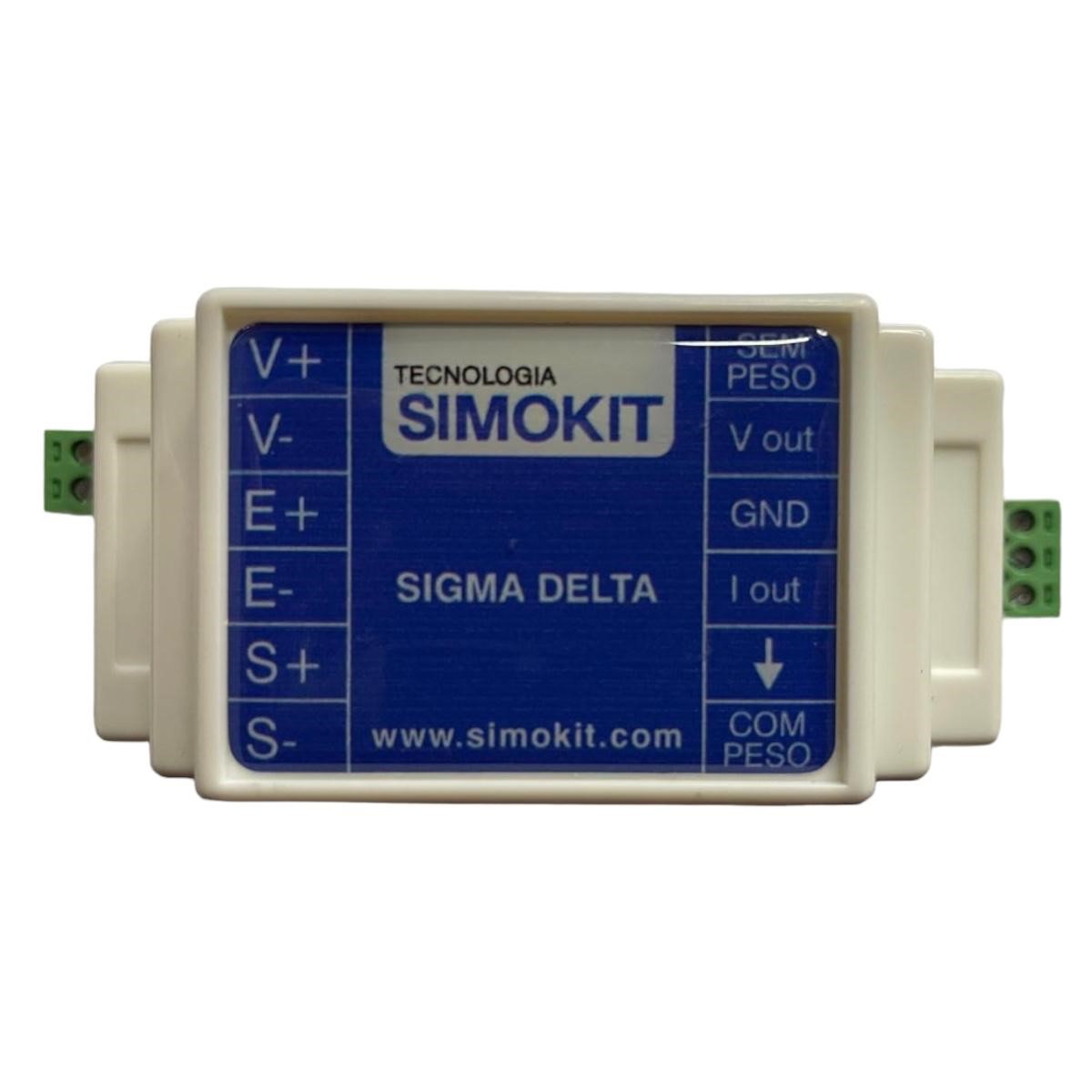

Conversor Célula Carga Saídas 4-20ma, 0-5v 0-10v Sigma Delta

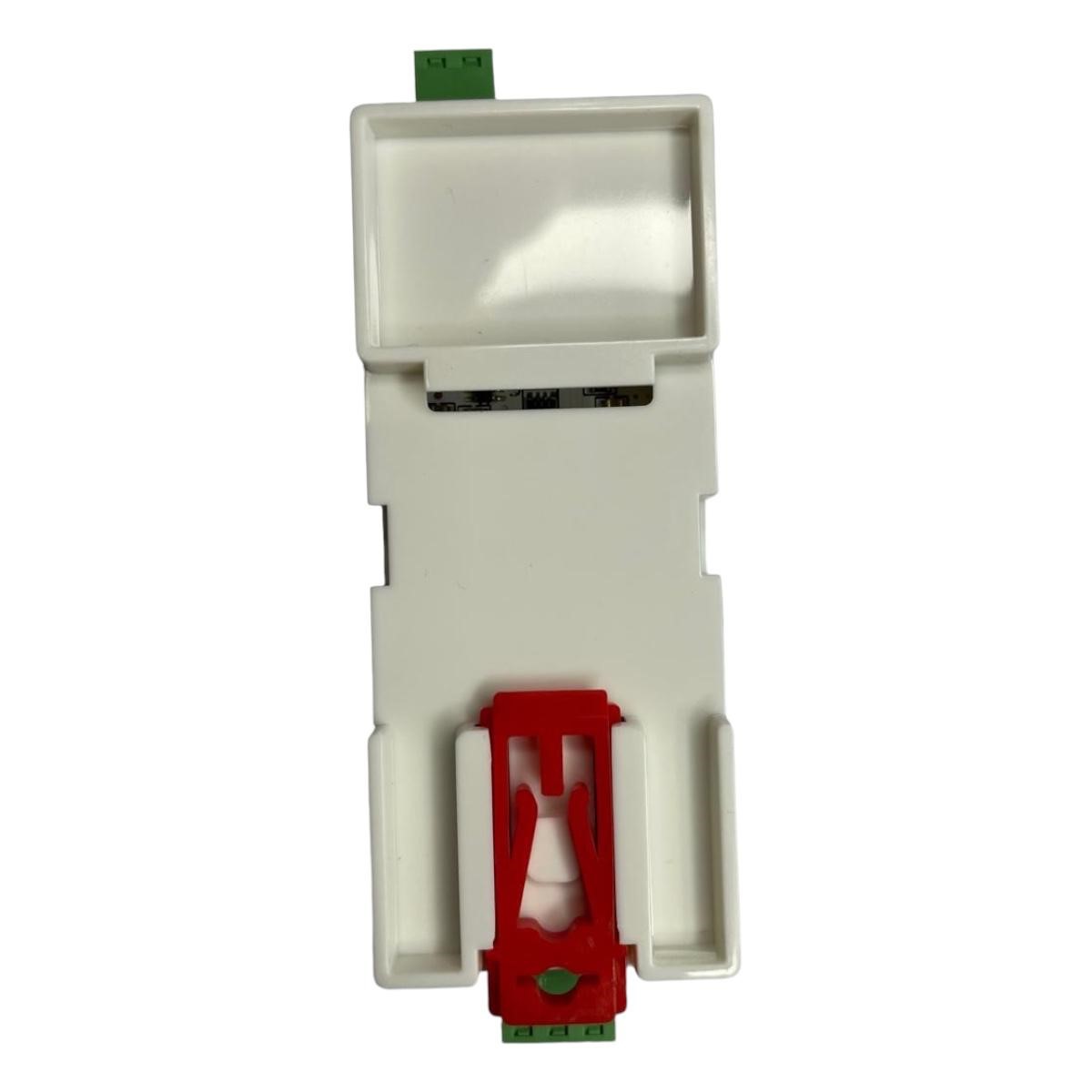

Padrão DIN35 trilho de guia,  transmissor, síncrona saída 4-20mA e 0-5 V (ou 0-10 V) corrente analógica e sinais de tensão;

Implementação de 0-5 V e 0-10 V através do interruptor de botão;

Todas as funções de calibração são completados por 2 botões;

Também é equipado com 1 indicador LED de duas cores, através de suas 3 cores diferentes (vermelho, verde, laranja) e diferentes status piscando, para alcançar uma variedade de instruções necessárias;

Pode suportar até 8 a 350 ohm de carga do sensor;

característica

1) 12- 24 Vdc tensão de alimentação;

2) conversão de peso com 24 sigma delta chip integrado;

3) todos as  funções configuradas em 2 botões ,

4) botão de ajuste, zero e valor total de uma única vez;

5) zero, ultra larga faixa de tara;

(6) ultra ampla gama de gama completa de sinal (-19mV ~ + 19mV);

7) 0 ~ 5 V e 0 ~ 10 V gama através das definições do interruptor de chave, nenhum jumper;

8) suporte para qualquer peso de calibração, zero e a carga pode ser calibrado separadamente;

9) coeficiente de filtragem inovadora função de ajuste, incorpora plenamente as vantagens de digital.

parâmetros:

1) temperatura de trabalho:-10 graus a 40;

2) temperatura de armazenamento:-20 ~ 80;

3) escala da saída: 4 ~ 20mA: 0.5 ~ 24.5mA;

0 ~-1.5 ~ 5.3 V ~ 5 V;

0 ~-1.5 ~ 11.5 V ~ 10 V;

16) resolução de saída: 4;

5) resistência de carga:4 ~ 20mA:menos do que 750 24 V;menos do que 300 12 V;

0 ~ 5 V e 0 ~ 10 V:mais do que10 K.

6) de carga do sensor: 1 ~ 8 = 350 Omega de pesagem sensor de 12 ~ 24 V;

7) faixa de sensibilidade do sensor: 1 ~ 3mV/V;

8) máxima gama de sinal de entrada:-19 ~ + 19mV;

9) ondulação de saída: menos de 5mVp-p;

coeficiente de temperatura:

10) = 120PPM/c-10 a 40 ° c;

(11) compreensível precisão: melhor do que 0.2% (30 ° C)

(12)  Taxa de amostragem: 48 vezes / seg (max);

(13) Profundidade de amostragem: 24 bits;

(14) Resolução: 16 bits.
