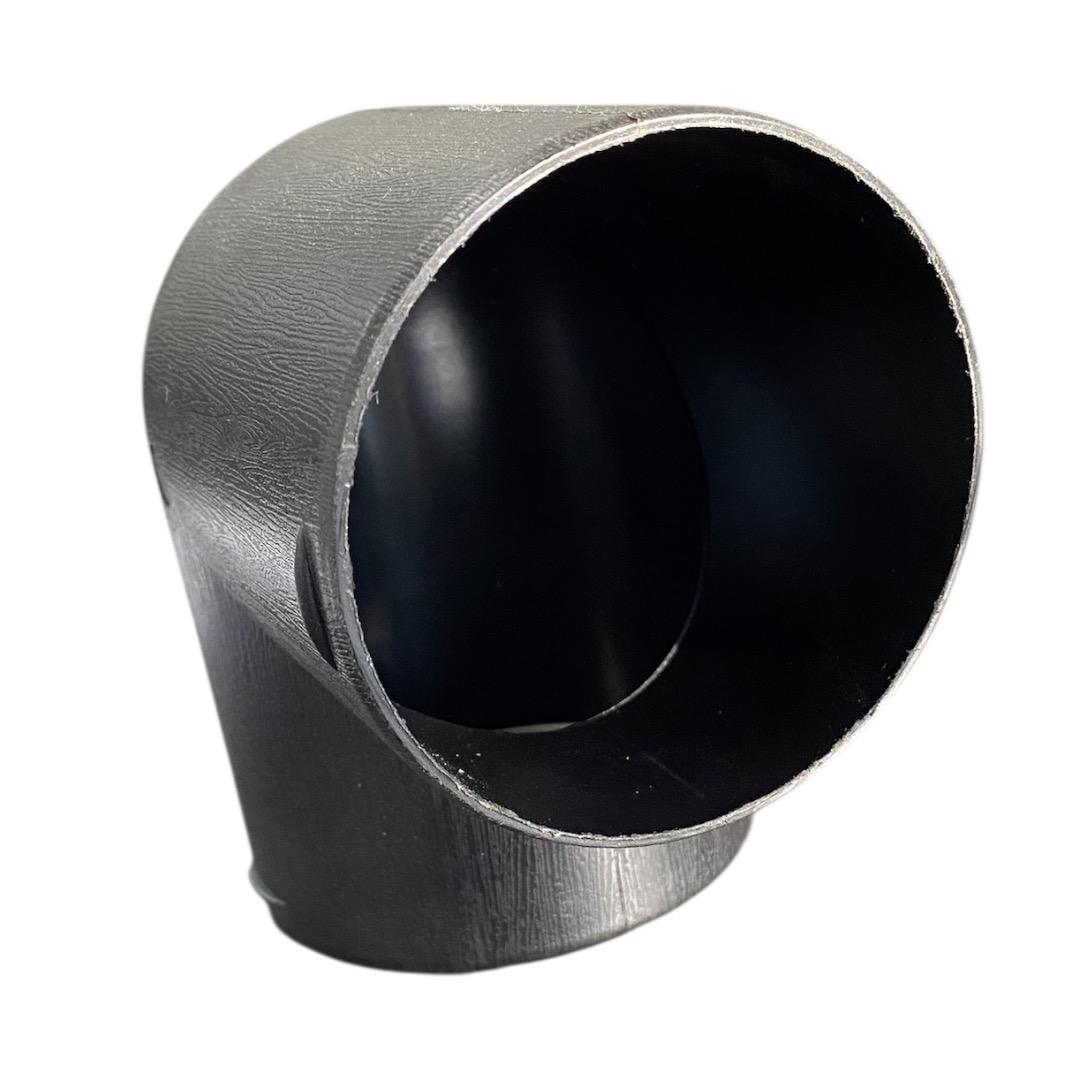

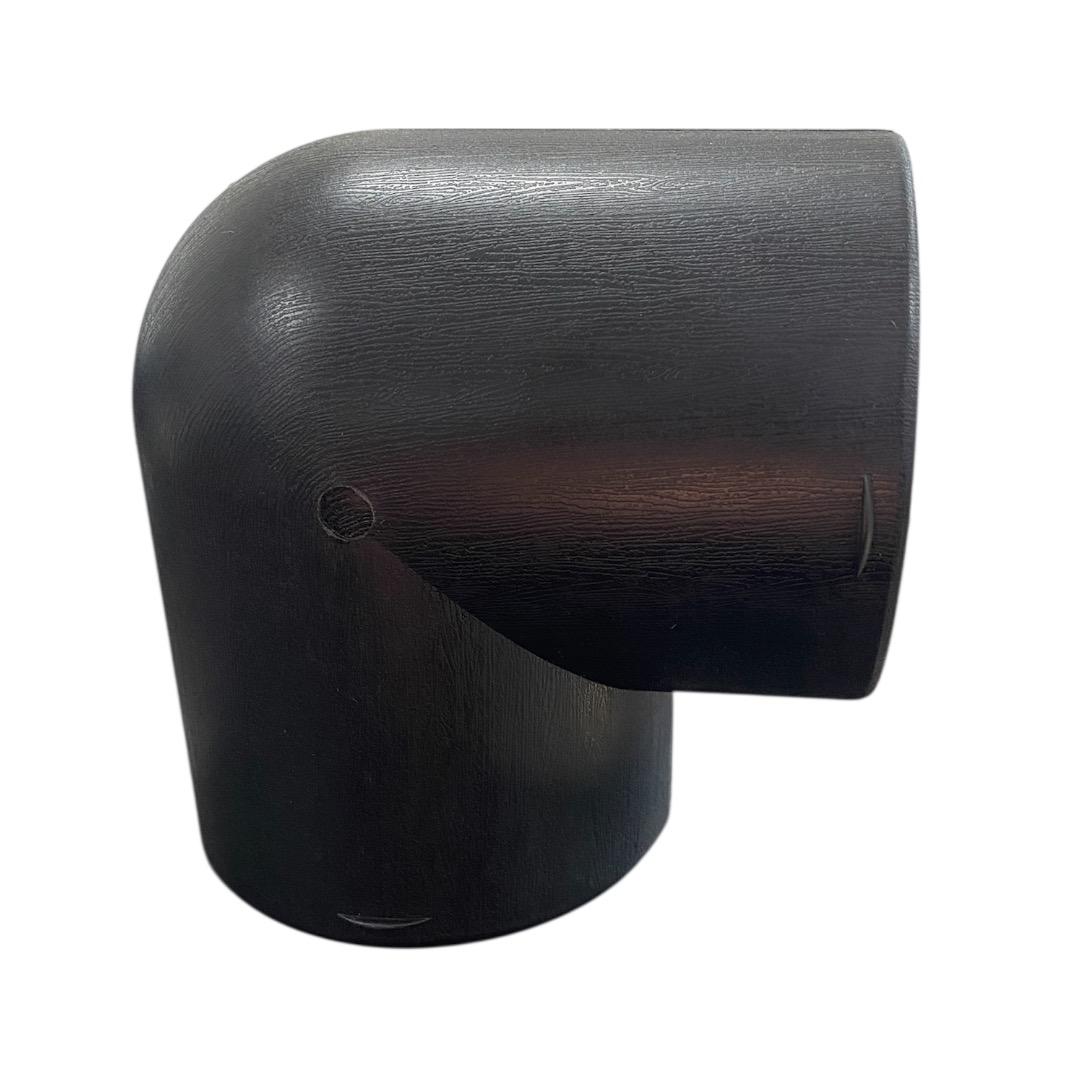

CONECTOR FLANGE LISA 90° DN90

Denominação do Produto:
Conector flange 90° com face flange lisa (FF), diâmetro nominal DN90.

Aplicação:
Conexão angular em tubulações, permitindo mudança de direção de 90° com conexão flangeada, usada em sistemas hidráulicos, industriais, saneamento, redes prediais de água, ar, drenagem e outras aplicações compatíveis com o material especificado.

1. Características Técnicas

• Diâmetro Nominal (DN): 90mm

• Tipo de Peça: Conector flange 90°

• Configuração da Face do Flange: Lisa (Face plana – FF)

  • Indicado para uso com junta plana entre flanges

  • Permite vedação com junta apropriada e parafusos de fixação conforme especificação

• Ângulo de Curvatura: 90°

• Normas de Referência:

  • ABNT NBR 6943 / NBR 7675 – Flanges e conexões (quando aplicável)

  • ANSI B16.5 / EN 1092-1 (quando aplicável à norma do flange)

• Material

  • PVC (para aplicações em plástico)

• Classe de Pressão: PN10 / PN16 / ANSI150 (conforme projeto e material)

• Acabamento:

  • Superfície interna lisa

2. Vedação e Fixação

• Junta: Junta plana apropriada à classe de pressão e ao fluido transportado

• Parafusos / Fixadores: Parafusos, porcas e arruelas dimensionados conforme a classe de pressão e norma aplicável

3. Condições de Operação

• Temperatura de Trabalho: Conforme o material selecionado

• Pressão Máxima de Operação: Conforme a classe de pressão especificada

• Meio Transportado: Água, ar, líquidos compatíveis com o material

4. Instalação

• Deve ser instalada alinhada com as flanges das tubulações, com aperto uniforme dos parafusos em padrão cruzado

• Utilizar junta plana entre faces lisas para assegurar a estanqueidade

• Verificar torque recomendado para os fixadores conforme norma do flange

5. Garantia e Conformidade

• Fabricado em conformidade com normas técnicas aplicáveis

• Sujeito a testes dimensionais e de pressão conforme especificação técnica

• Garantia conforme política do fabricante

6. Observações Adicionais

• Especificar, na solicitação de compra ou projeto, o material, classe de pressão e norma de flange desejada
