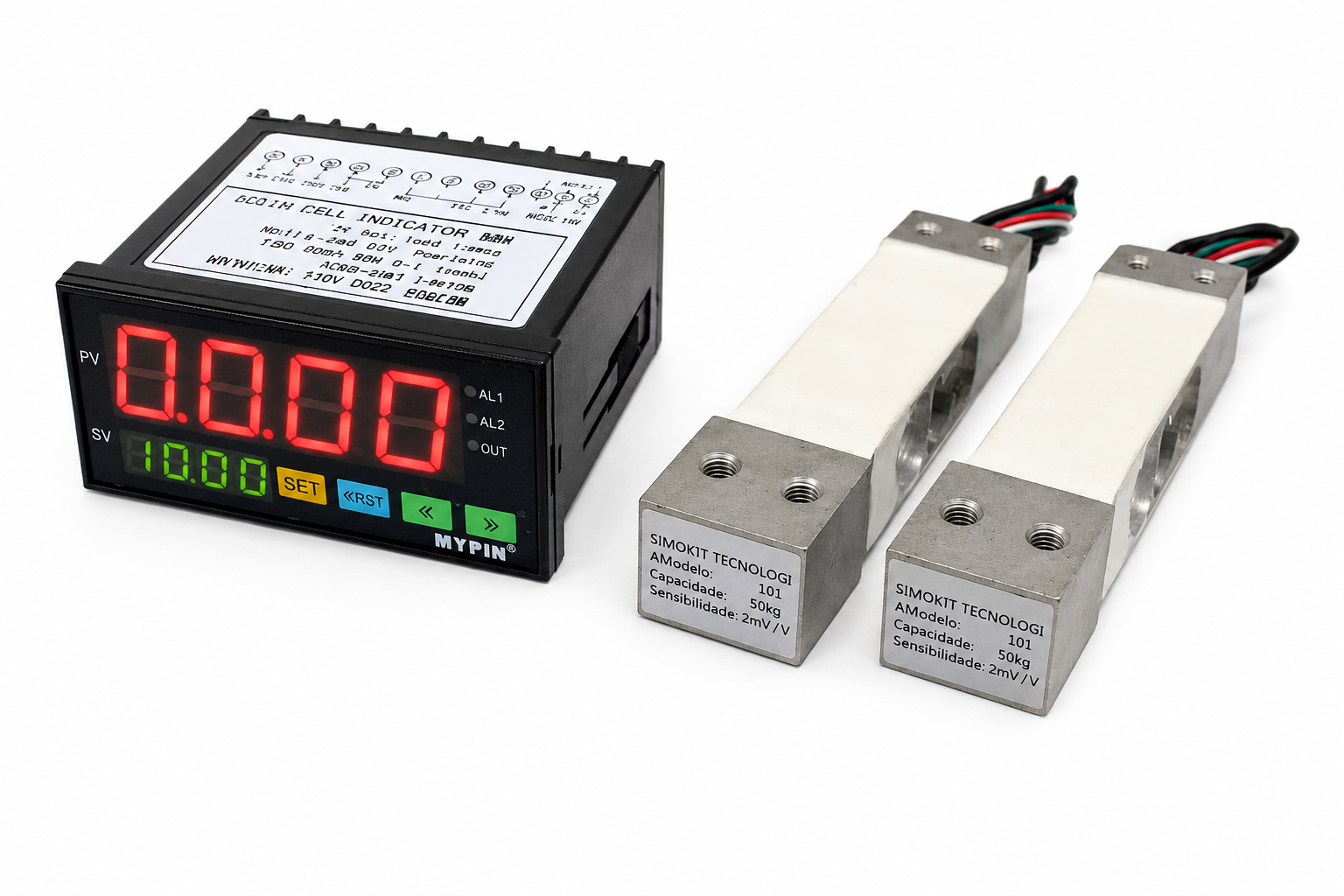

KIT INDICADOR DE PESO + 2 CÉLULAS DE CARGA 50 KG

Kit para medição, monitoramento e controle de peso em máquinas, dosadores e processos de automação industrial.

O conjunto acompanha 1 Indicador/Controlador de Peso com 2 saídas a relé e saída analógica 4–20 mA + 2 células de carga de 50 kg.

Ideal para integração em máquinas e sistemas internos de pesagem, dosagem e automação.

IMPORTANTE: Equipamento destinado a processos industriais e sistemas internos. Não indicado para pesagem destinada à venda direta ao público.

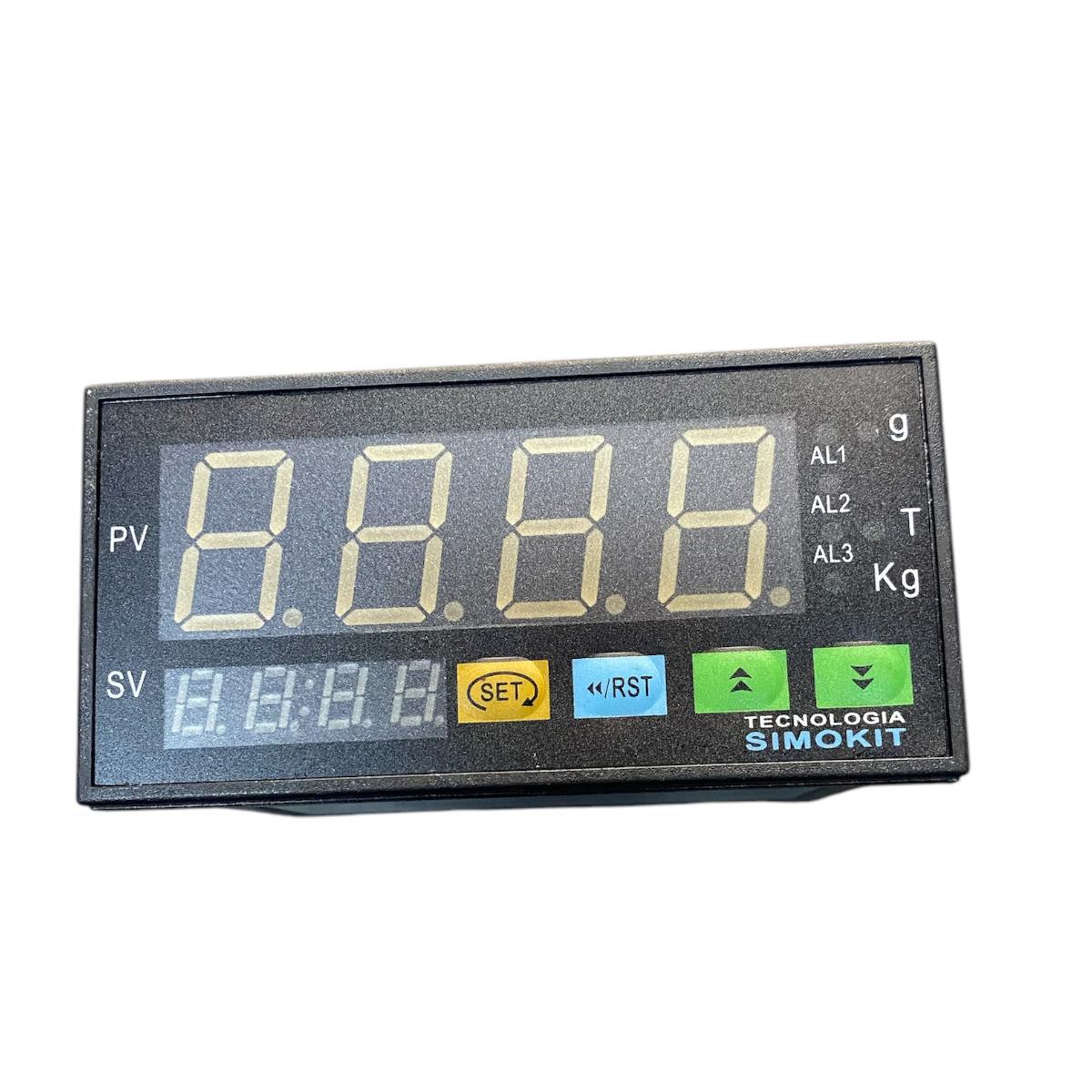

INDICADOR / CONTROLADOR DE PESO

O controlador recebe diretamente o sinal das células de carga e apresenta o peso no display digital.

Possui 2 relés configuráveis, permitindo utilizar valores de peso programados para comandar diferentes etapas de um processo.

Pode ser utilizado, por exemplo, para:

• Acionamento de válvulas

• Acionamento de motores

• Controle de dosagem

• Enchimento por peso

• Controle de nível por peso

• Sistemas de batelada

• Alarmes de peso mínimo ou máximo

• Automação de máquinas e equipamentos

SAÍDA ANALÓGICA 4–20 mA

O controlador também possui saída analógica 4–20 mA, permitindo transmitir a informação de peso para equipamentos compatíveis, como:

• CLPs

• IHMs

• Sistemas supervisórios

• Controladores industriais

• Sistemas de aquisição de dados

2 SAÍDAS A RELÉ

Os 2 relés podem ser configurados conforme os valores de peso desejados, possibilitando criar diferentes estágios de funcionamento.

Em uma aplicação de dosagem, por exemplo, os relés podem ser utilizados para comandar etapas de enchimento, corte, motores ou válvulas de acordo com o peso programado.

ESPECIFICAÇÕES DO CONTROLADOR

• Modelo: 220 – 6 dígitos

• Display: LED digital

• Alimentação: 110/220 V

• Entrada: sinal mV para célula de carga

• Saídas de controle: 2 relés

• Saída analógica: 4–20 mA

• Precisão: 0,2% FS ± 2 dígitos

• Taxa de amostragem: até 28 vezes/segundo

• Consumo: ≤ 5 VA

• Alimentação auxiliar: 5 VDC

• Contato do relé: 250 VAC / 1 A ou 30 VDC / 1 A

• Função de compensação de zero

• Ajuste de indicação/PV

• Configuração dos pontos de acionamento

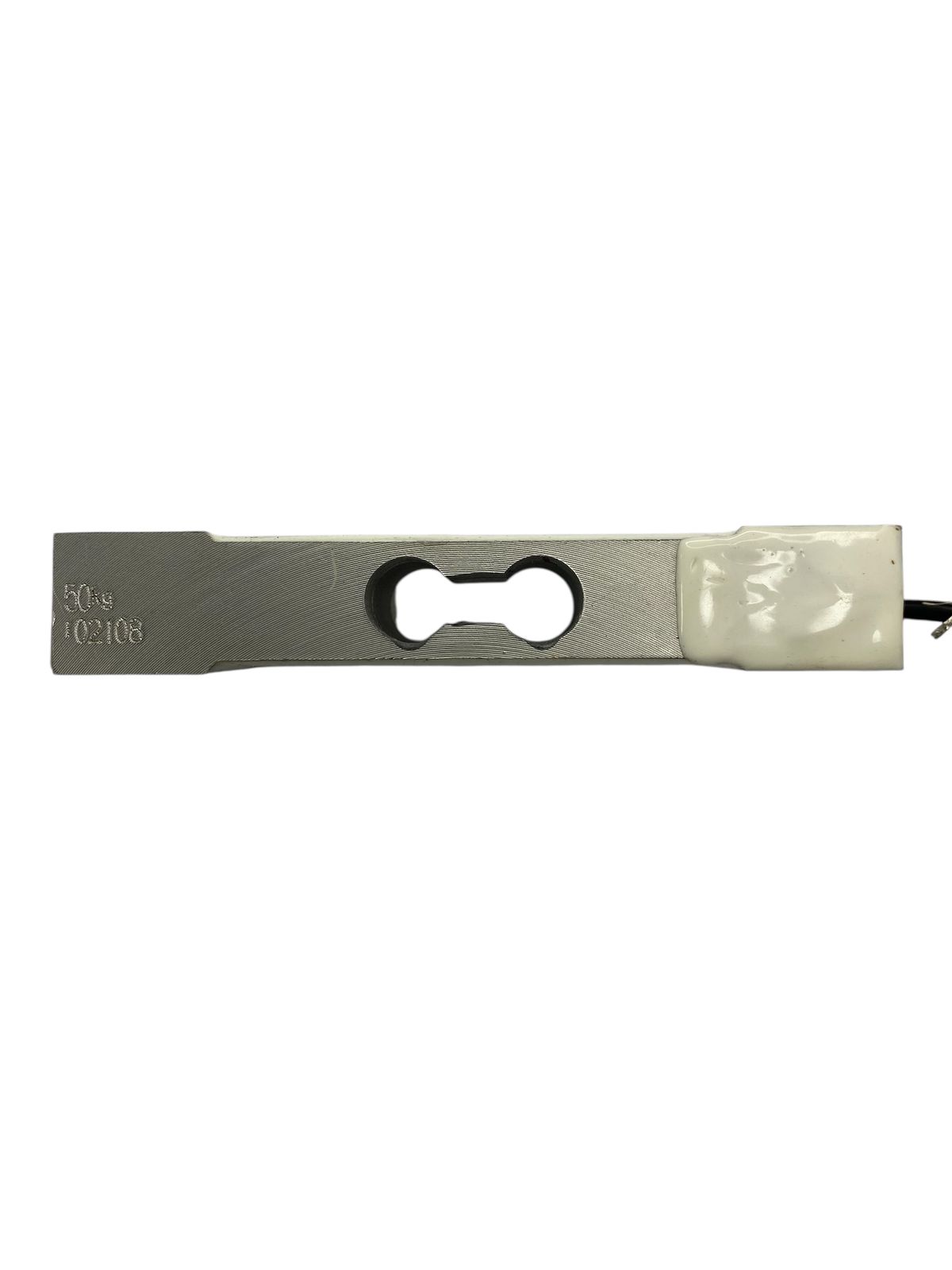

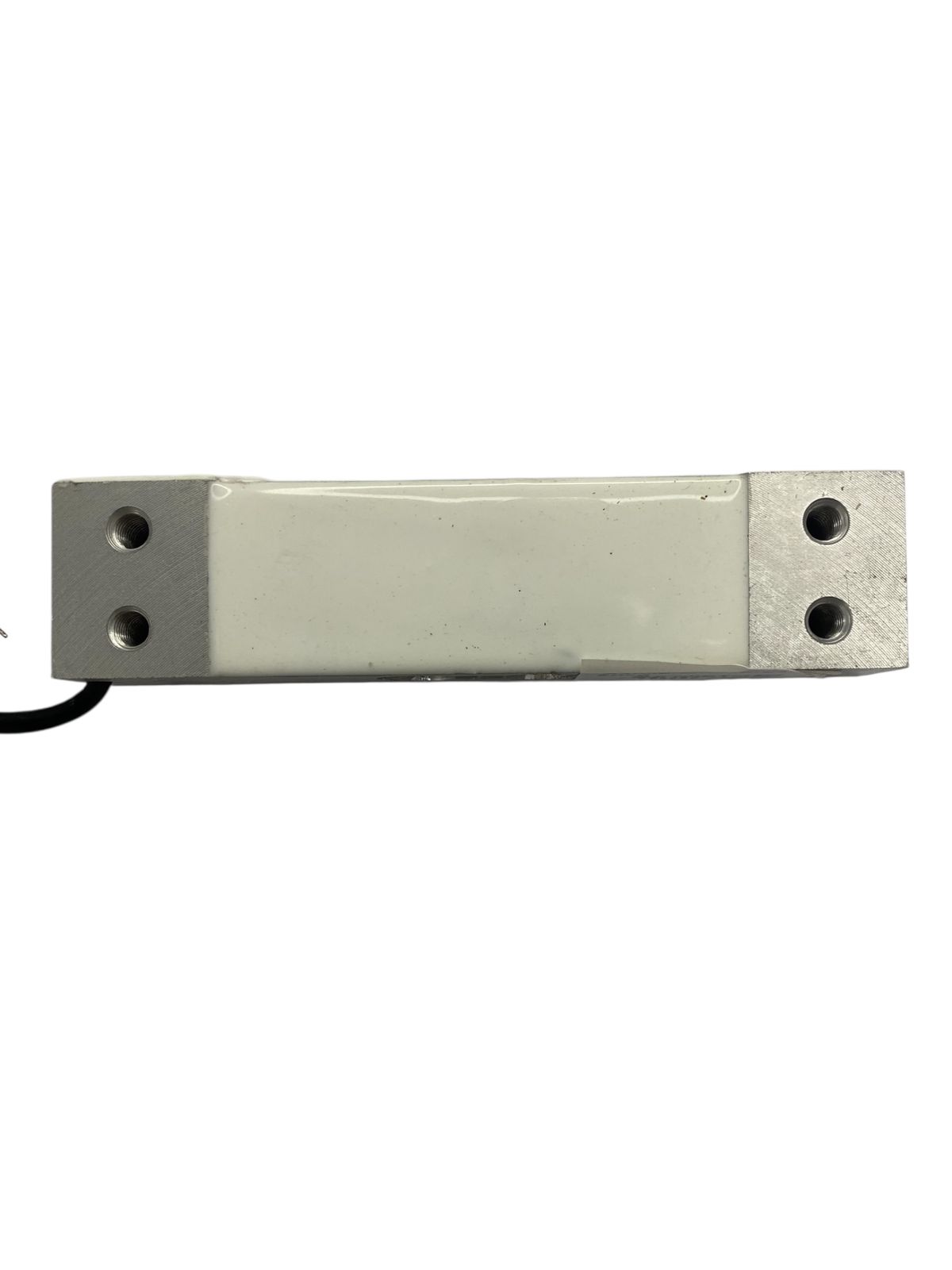

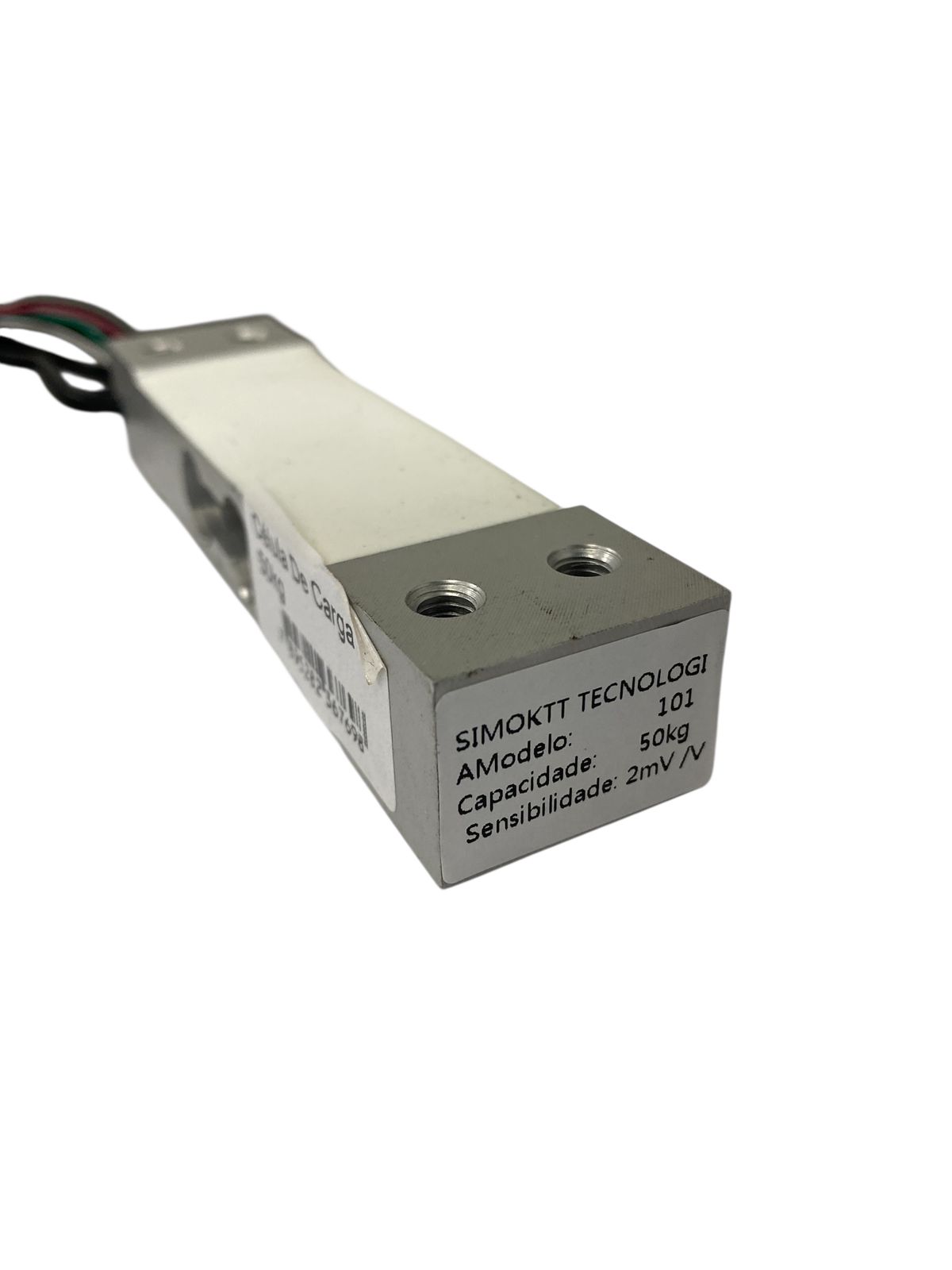

CÉLULAS DE CARGA 50 KG

O kit acompanha 2 células de carga com capacidade nominal de 50 kg cada.

Especificações técnicas

• Capacidade nominal: 50 kg por célula

• Quantidade: 2 unidades

• Margem de erro: 0,2%

• Sensibilidade de saída: 1,1 ± 0,15 mV/V

• Resistência de entrada: 1000 ± 50 Ω

• Tensão de excitação: 5 a 10 V

• Temperatura de operação: -10 °C a +50 °C

APLICAÇÕES

Indicado para:

• Máquinas dosadoras

• Dosagem automática por peso

• Pequenos silos e reservatórios

• Plataformas de pesagem

• Máquinas de envase

• Controle de processos por peso

• Sistemas de batelada

• Integração com CLP

• Automação industrial

ITENS INCLUSOS

• 1x Indicador / Controlador de Peso 4-20mA

• 2x Células de Carga 50 kg
