Kit CLP indicador de peso 2 reles + 3 Células de carga Tipo S 500kg

KIT INDICADOR DE PESAGEM COM RELÉS PROGRAMÁVEIS + 3 CÉLULAS DE CARGA 500 KG

Kit desenvolvido para pesagem e controle de processos industriais, indicado para máquinas dosadoras, silos, tanques, moegas e sistemas automatizados que necessitam monitorar o peso e acionar motores, válvulas ou outros dispositivos através de relés.

O sistema utiliza células de carga para realizar a leitura do peso e possui 2 relés programáveis, permitindo definir pontos de acionamento e desligamento conforme o peso desejado.

COMO FUNCIONA?

As 3 células de carga de 500 kg são instaladas nos pontos de apoio da estrutura que será pesada.

Os sinais das células são reunidos através da caixa de junção e enviados ao indicador/controlador, que realiza a leitura e exibe o peso no display.

O operador pode configurar os 2 relés de saída de acordo com os pesos desejados.

Dessa forma, o controlador pode, por exemplo:

1. Iniciar o processo com o relé acionado;
2. Acompanhar o aumento ou redução do peso;
3. Ao atingir o peso programado, alterar o estado do relé;
4. Utilizar os dois relés para comandar estágios diferentes de dosagem, motores, válvulas, contatores ou outros dispositivos de automação.

Essa configuração permite aplicações como dosagem rápida/lenta, enchimento, descarregamento e controle por limite de peso.

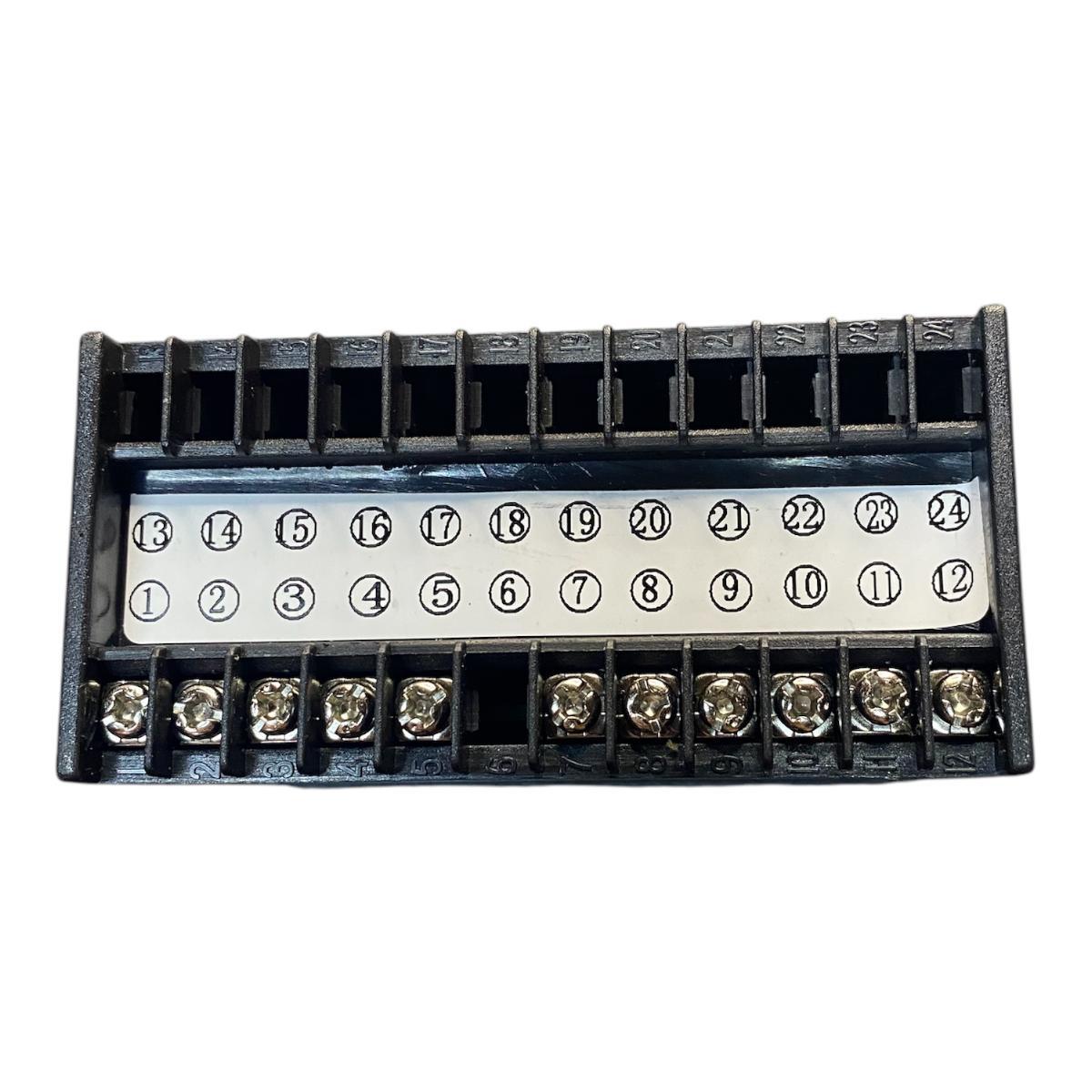

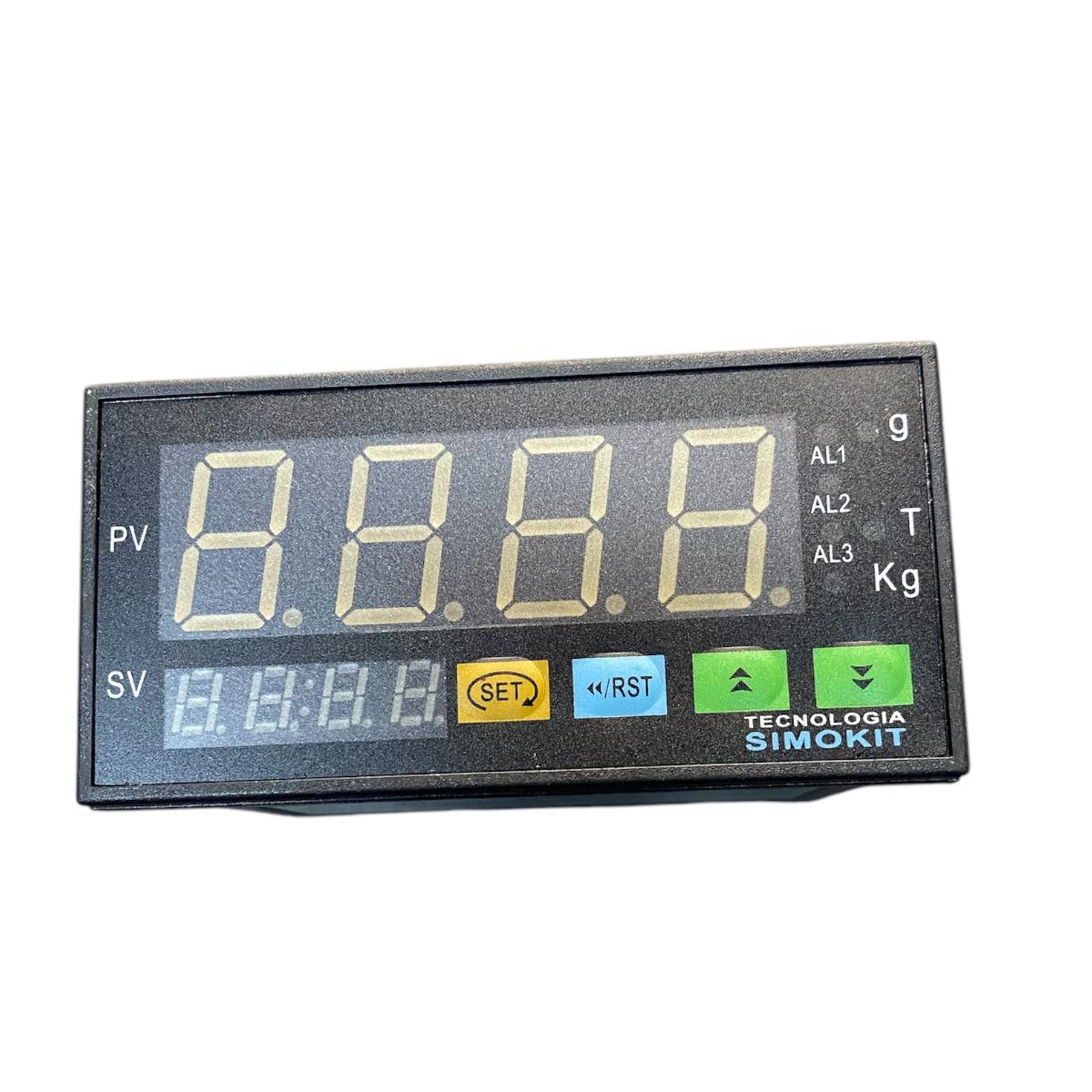

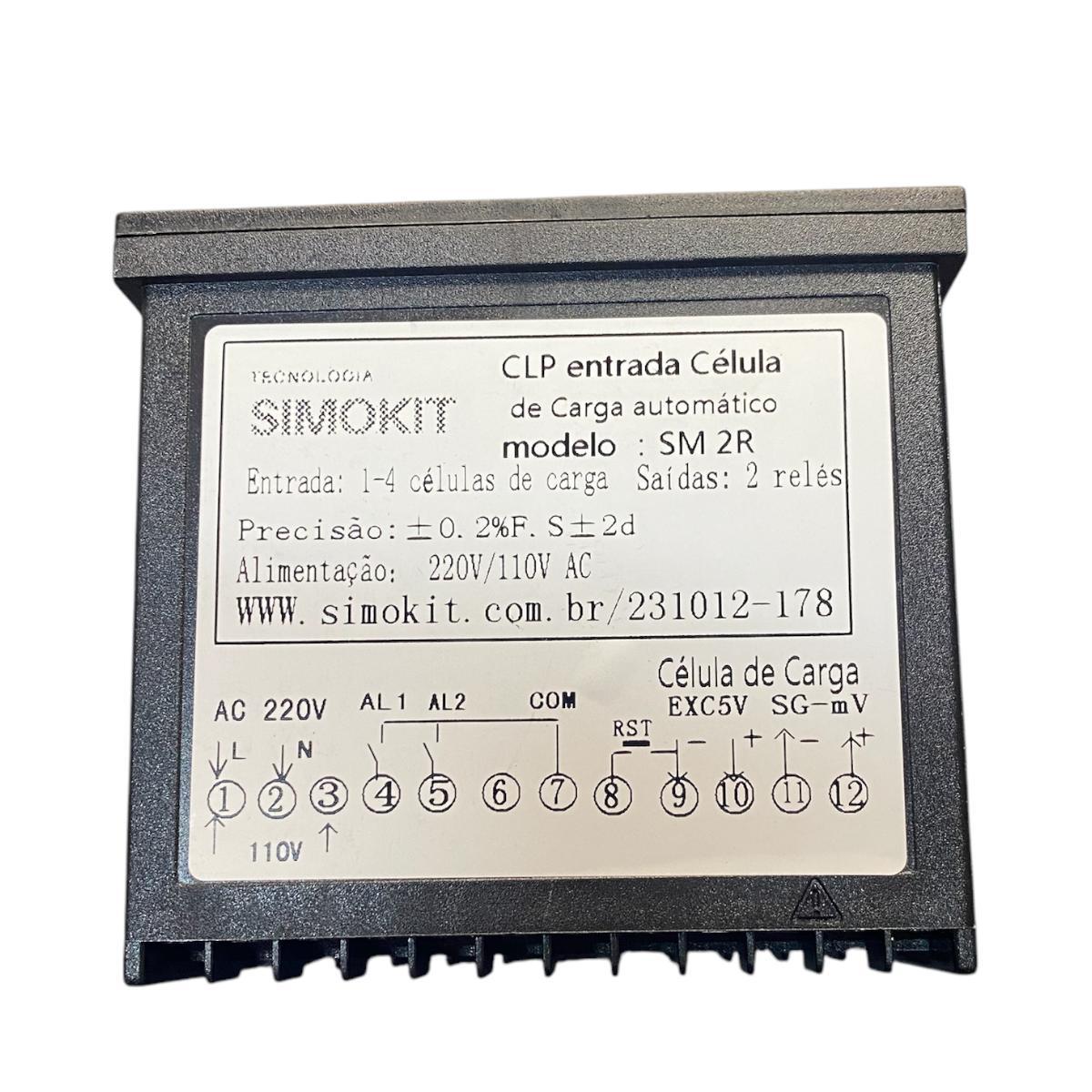

INDICADOR / CONTROLADOR DE PESAGEM

• Alimentação: 110/220 V

• Display: LED de 6 dígitos

• Entrada: sinal mV para célula de carga

• Saídas: 2 relés programáveis

• Contatos dos relés: até 250 VAC / 1 A ou 30 VDC / 1 A

• Precisão: 0,2% FS ± 2 dígitos

• Taxa de amostragem: até 28 leituras/segundo

• Consumo: ≤ 5 VA

• Alimentação auxiliar: 5 VDC

• Funções de ajuste de zero e correção da leitura

• Configuração de pontos de atuação dos relés

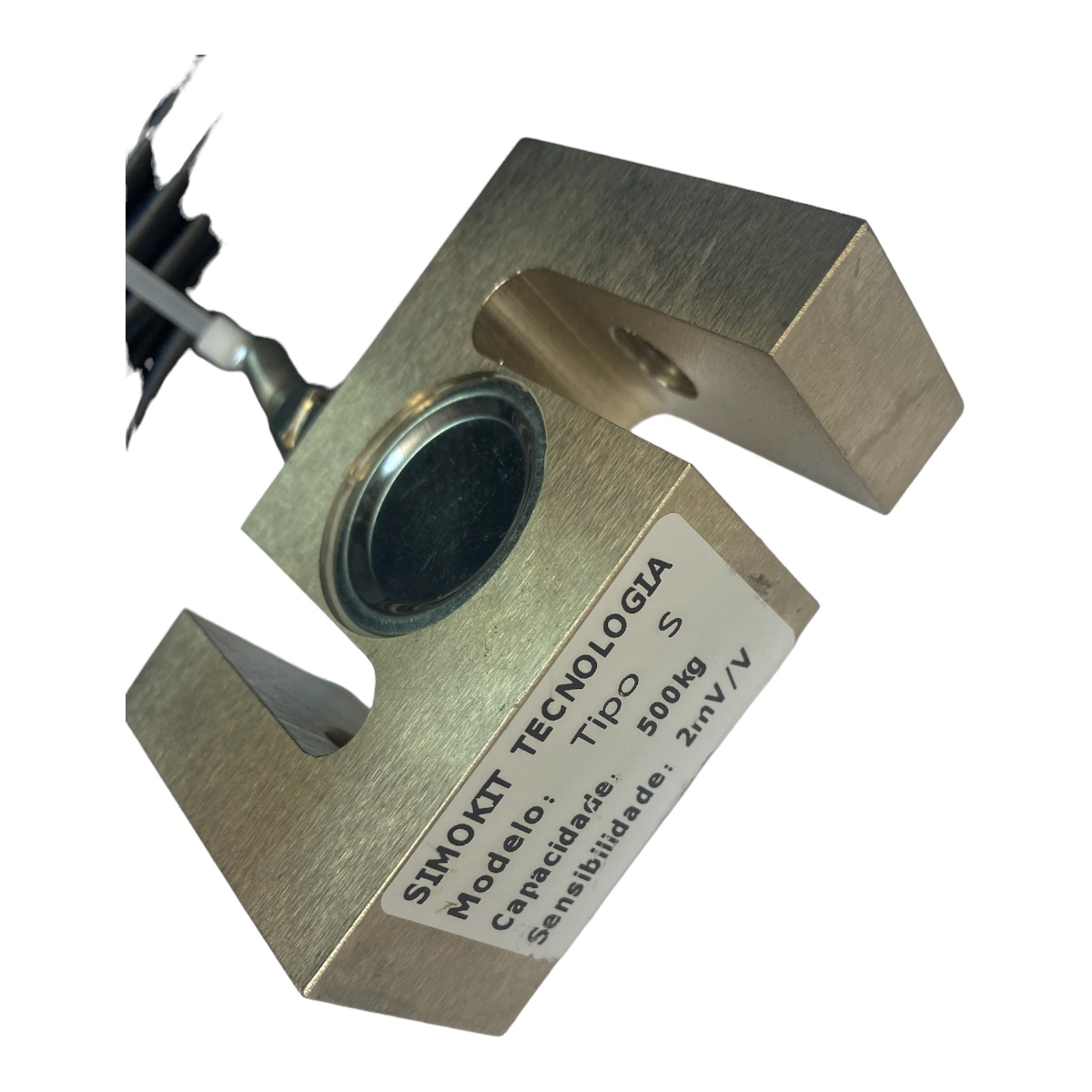

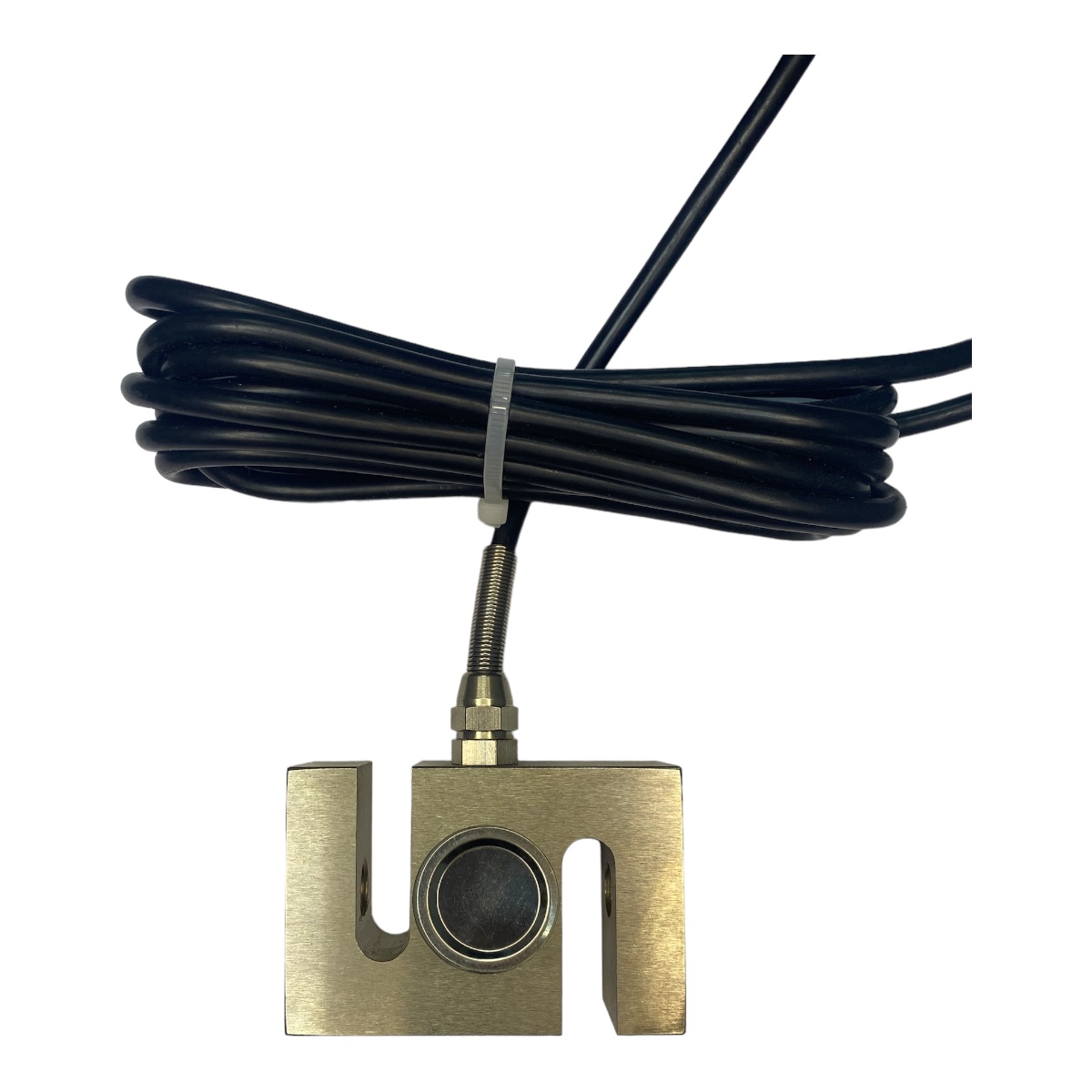

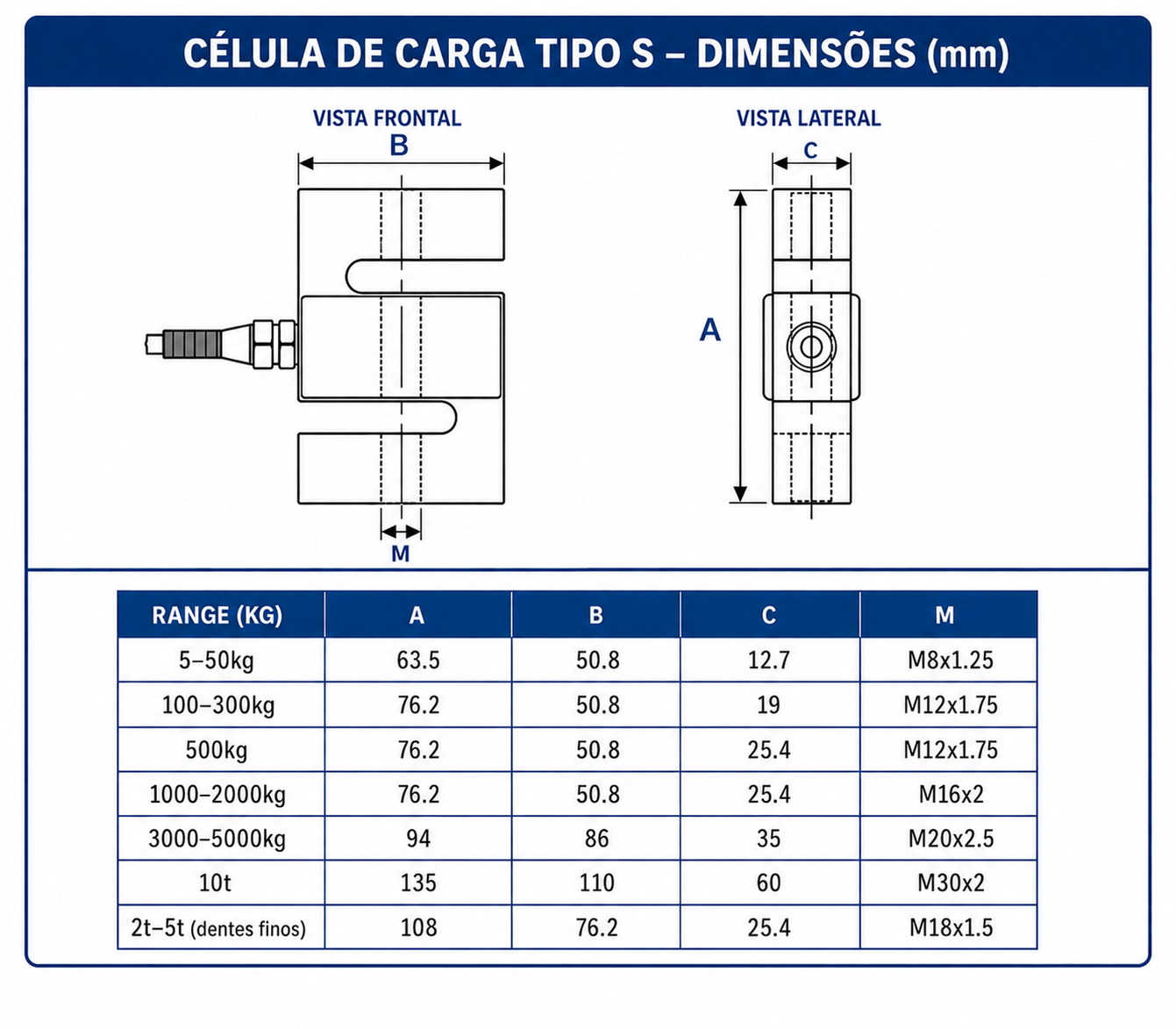

CÉLULAS DE CARGA TIPO S – 500 KG

O kit acompanha 3 células de carga com capacidade nominal de 500 kg cada, desenvolvidas para medição de força/peso através de extensômetros resistivos.

Características técnicas

• Capacidade: 500 kg por célula

• Sensibilidade: 2,0 ± 0,05 mV/V

• Não linearidade: ± 0,03% F.S

• Histerese: ± 0,03% F.S

• Repetibilidade: ± 0,03% F.S

• Creep: ± 0,05% F.S / 3 min

• Temperatura de operação: -20 a +80 °C

• Sobrecarga segura: 150% F.S

• Saída em zero: ± 1% F.S

• Resistência de entrada: 350 ± 20 Ω

• Resistência de saída: 350 ± 5 Ω

• Resistência de isolamento: 5000 MΩ / 500 VDC

• Tensão de excitação recomendada: 10 a 15 V

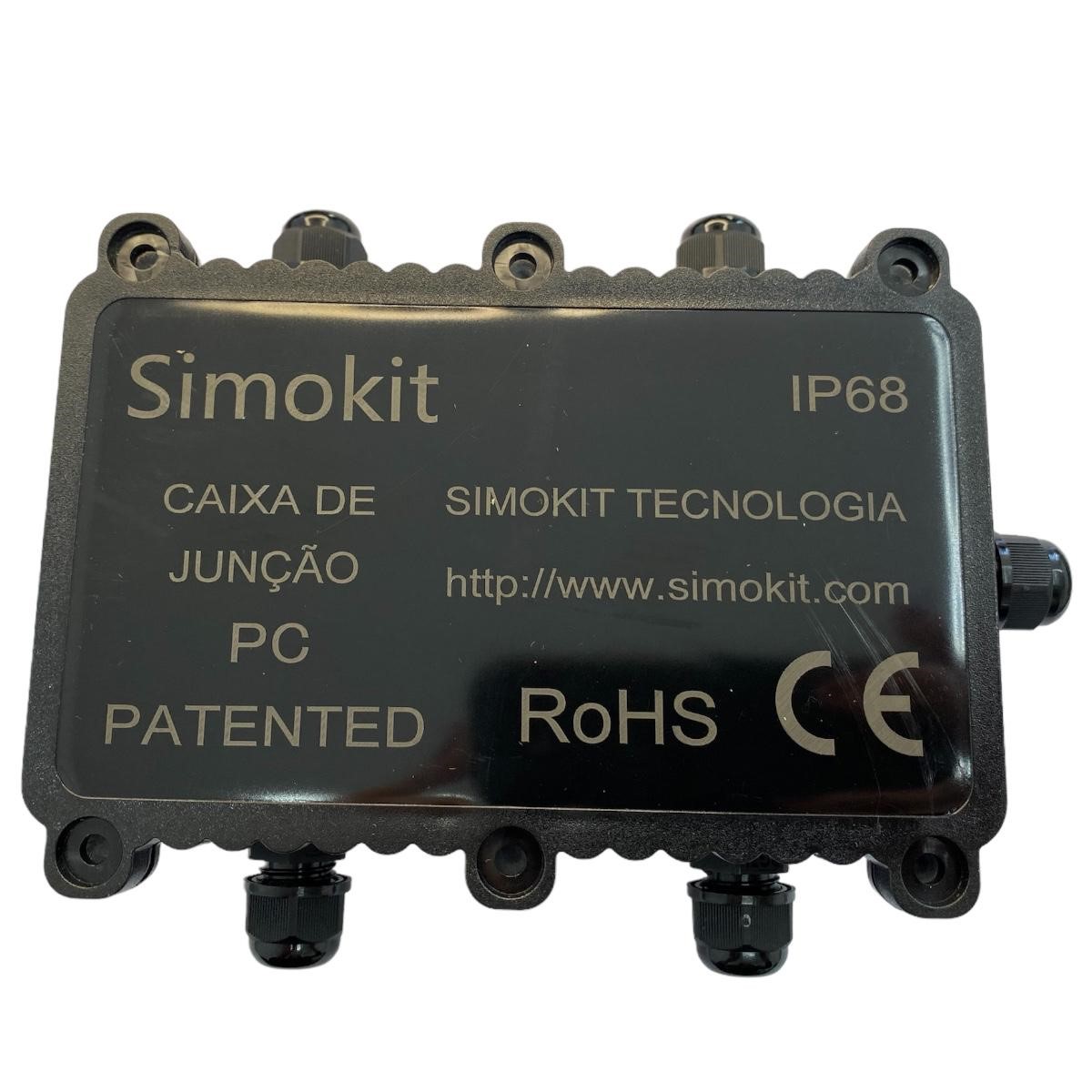

CAIXA DE JUNÇÃO

A caixa de junção permite reunir os sinais das células de carga em uma única saída para conexão ao indicador de pesagem.

Possui capacidade para conexão de até 4 células de carga, permitindo organização e facilidade na instalação do sistema.

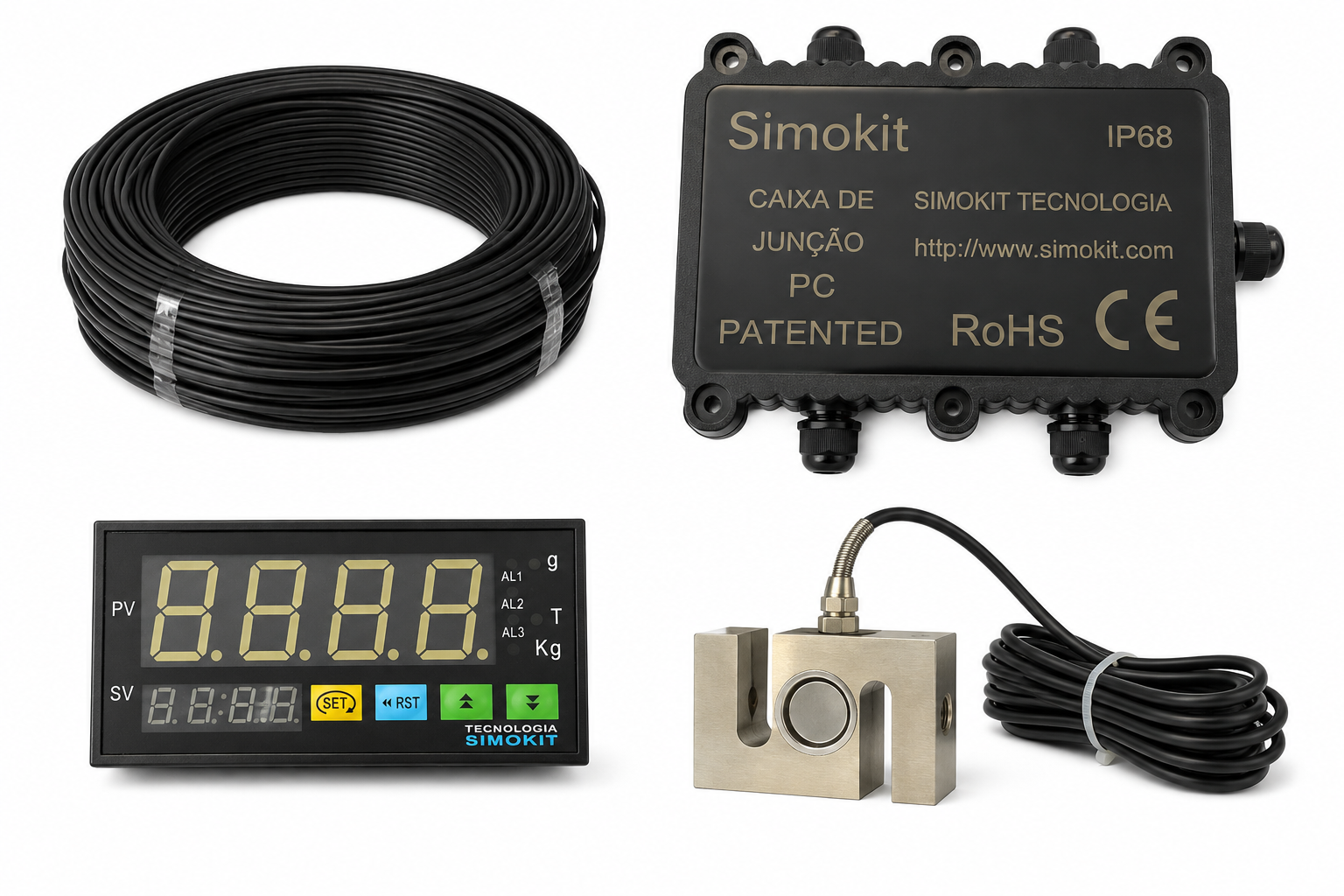

ITENS INCLUSOS

• 1x Indicador/controlador de pesagem com 2 relés programáveis

• 3x Células de carga de Tipo S 500 kg

• 1x Caixa de junção para até 4 células de carga

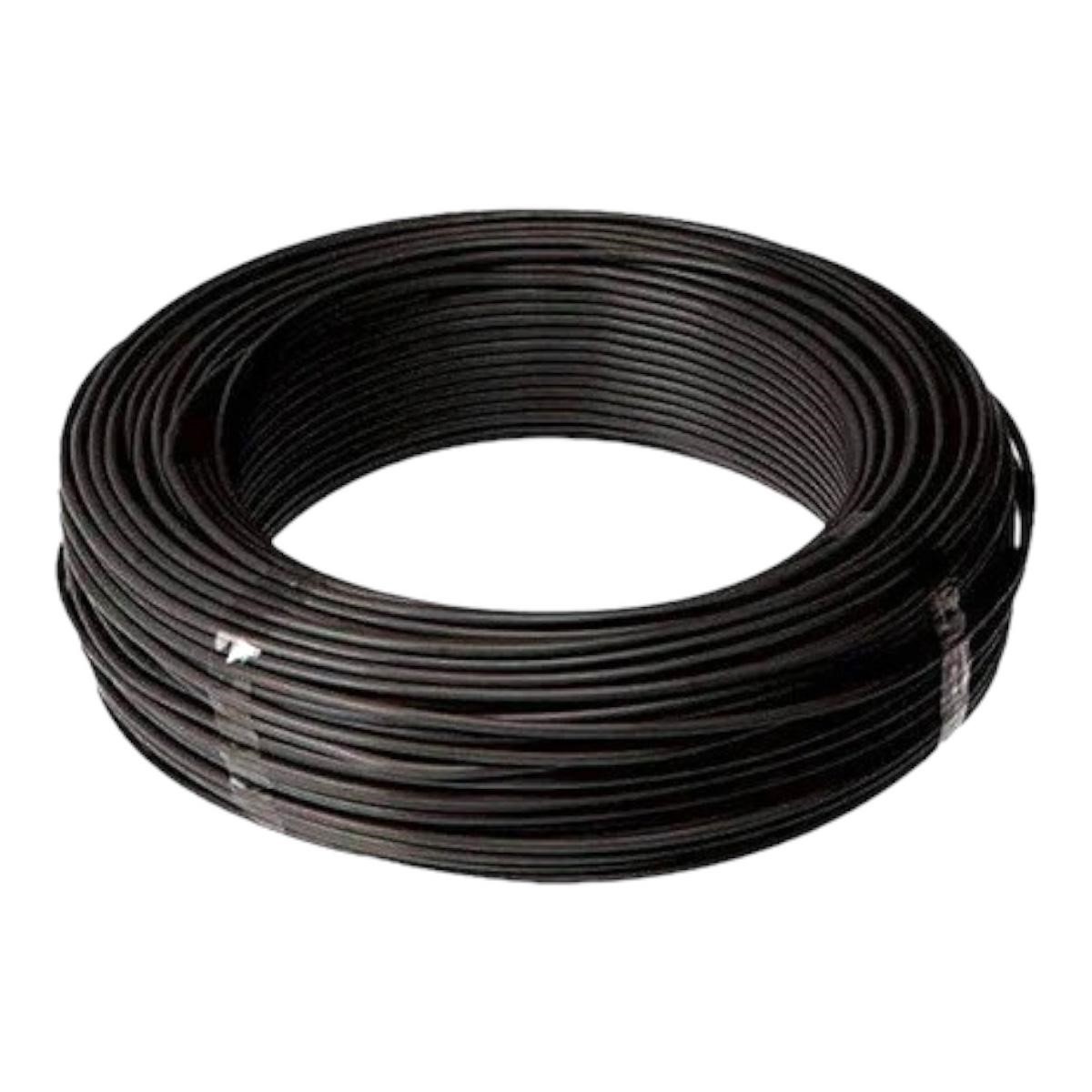

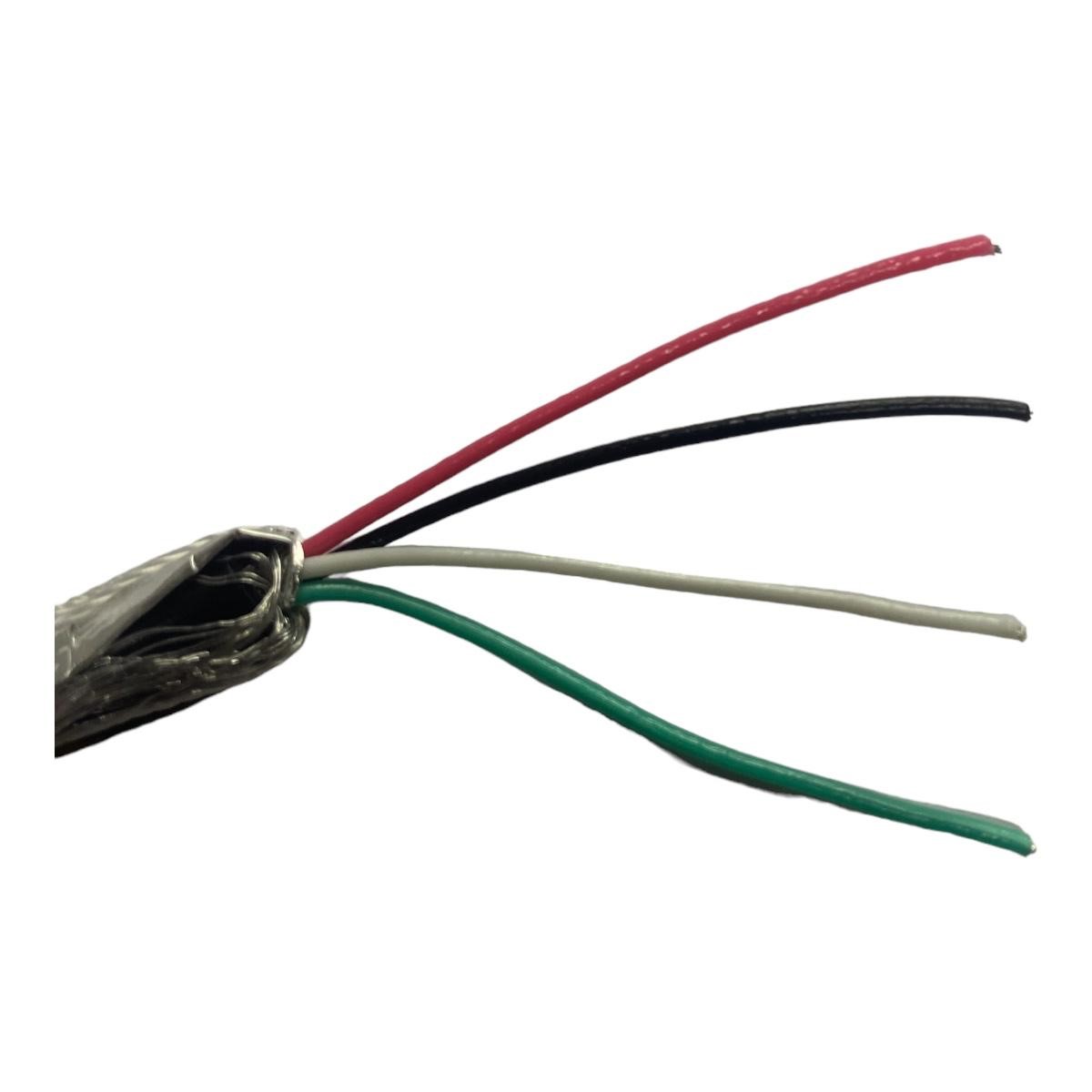

• 5 metros de cabo para célula de carga
