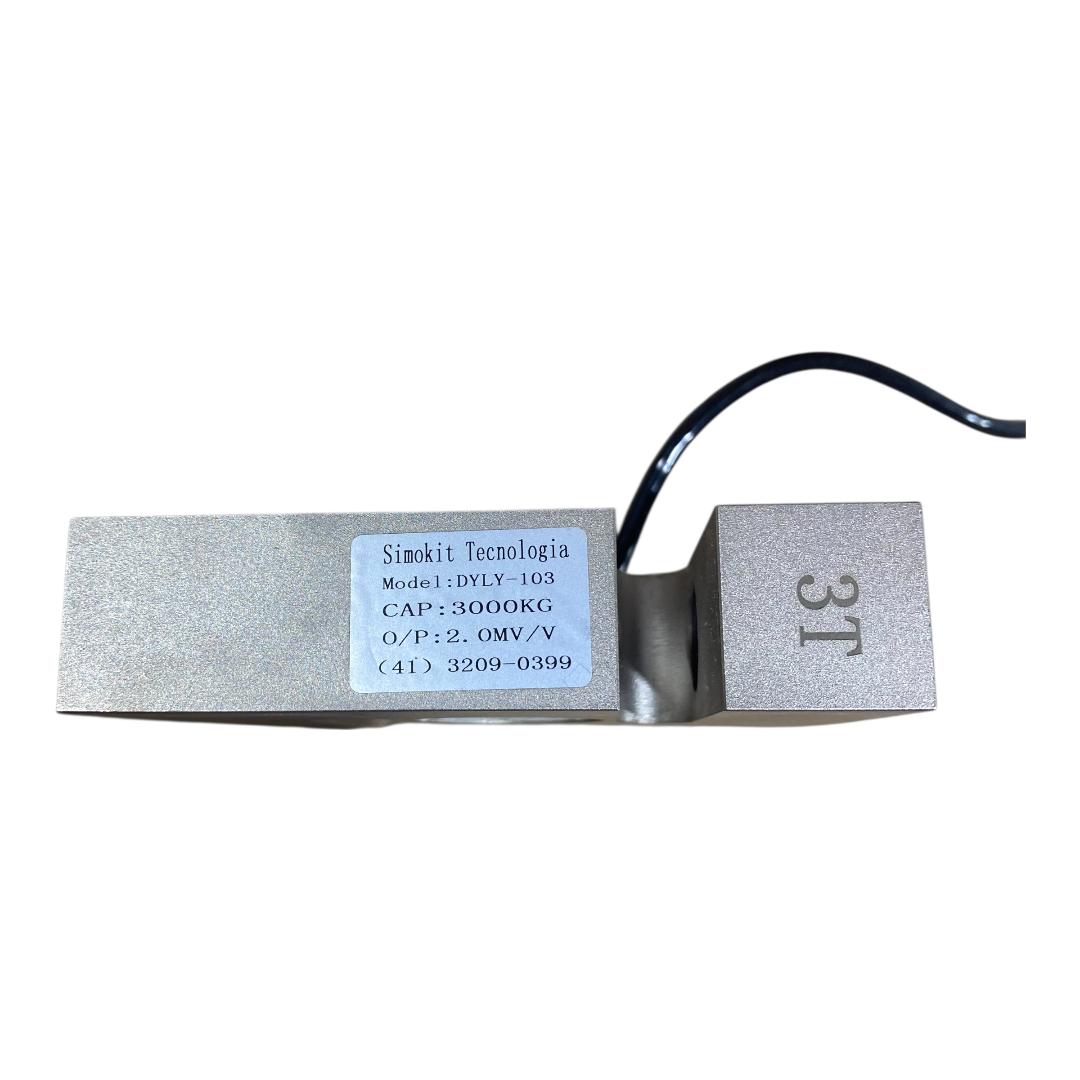

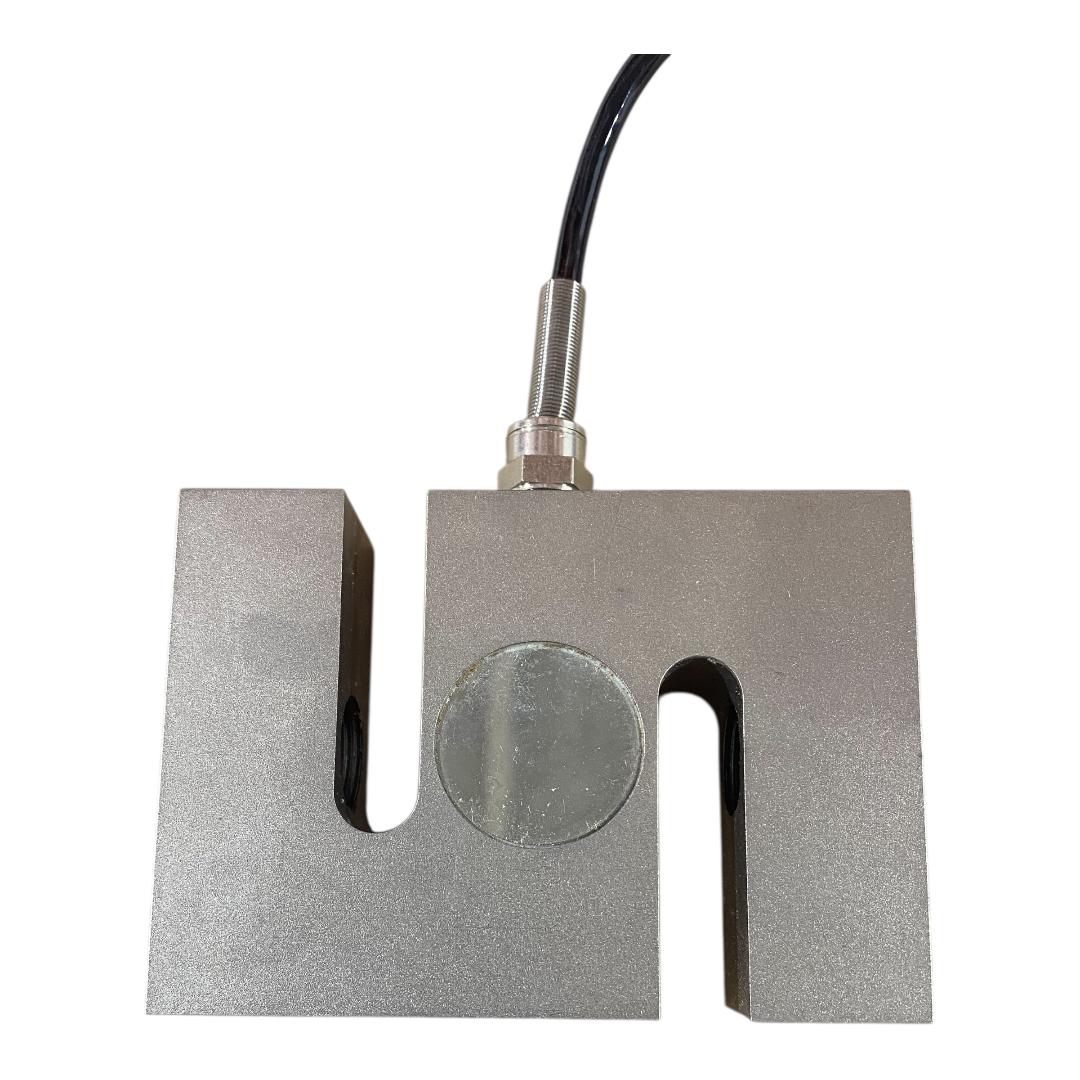

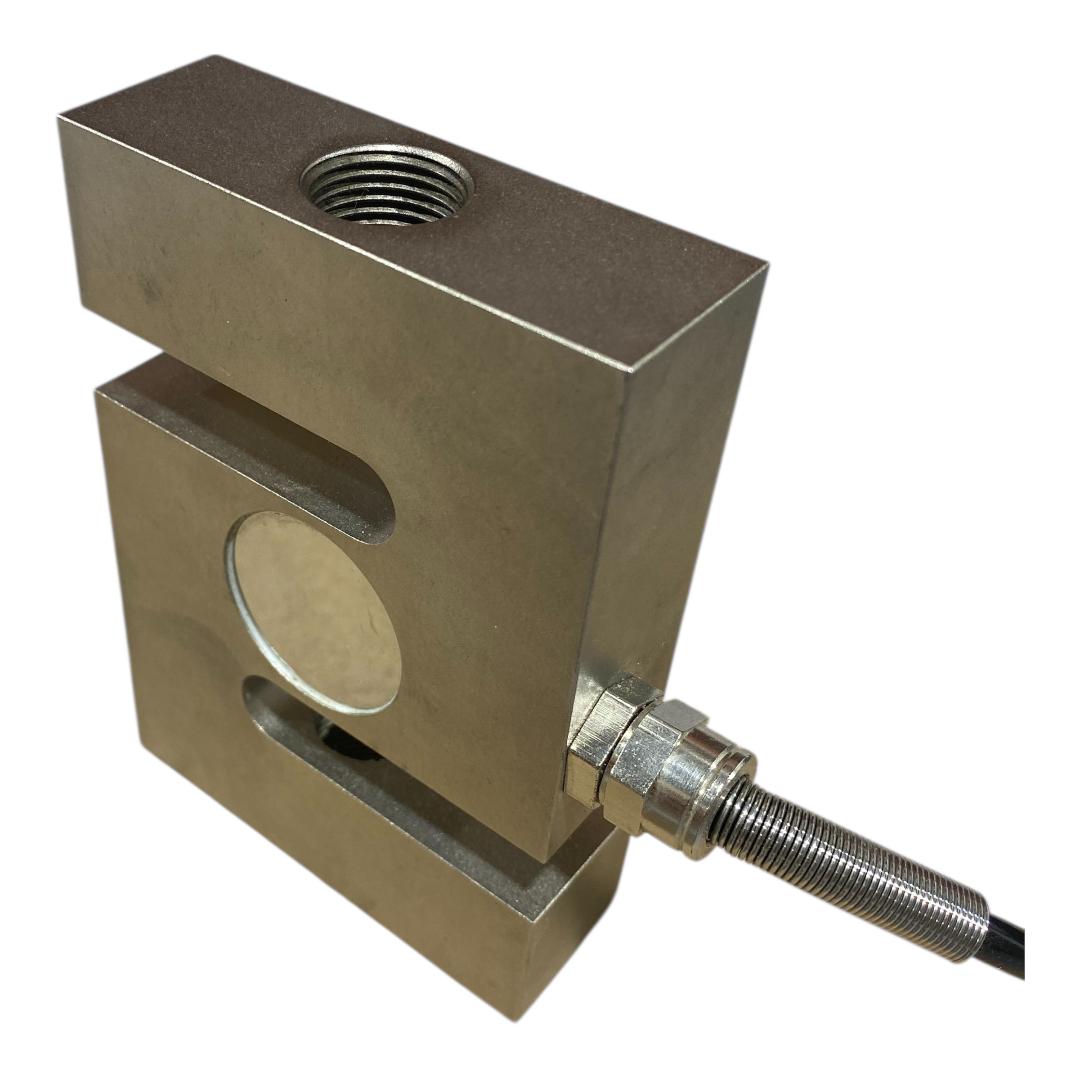

Célula De Carga Tipo S 3000kg 3t

Parâmetros técnicos

Capacidade
3.000 kg

Classe de exatidão
C2

Erro combinado
≤ ±0,03%

Sensibilidade
2.0 ± 0,05 mV/V

Não linearidade
0,02% F.S

Histerese
0,02% F.S

Repetibilidade
0,02% F.S

Creep
0,02% F.S / 10 min

Saída
2% F.S

Impedâncias
Entrada 365 ± 5 Ω
Saída 350 ± 3 Ω

Resistência de isolamento
5000 MΩ (100 VDC)

Tensão de excitação
5 ~ 12 VDC

Temperatura
Compensação -10 ~ +40 °C
Operacional -20 ~ +80 °C

Efeito da temperatura
No zero 0,005% F.S / 10 °C
Na sensibilidade 0,0017% F.S / 10 °C

Sobrecargas
Segura 150%
Final 200%

Classe de proteção
IP65

Fiação
Entrada: Preto – / Vermelho +
Saída: Verde + / Branco –

Informações importantes

Produto testado antes da expedição.
Mercadoria especial: pode apresentar sinais de soldadura, pino de cisalhamento, montagem, arranhões ou manchas. Não é reembolsável.

Nota especial

O sensor é uma peça de precisão, sensível a vibração intensa, quedas, colisões, sobrecarga ou sobretensão, que podem causar danos permanentes ou afetar a precisão e linearidade. Recomenda-se cuidado na aquisição caso não haja conhecimento técnico. Componentes como resistência e capacitância são mais frágeis em comparação a outros eletrônicos.

Descrição do produto

Sensor de pressão por tensão de resistência (condutor de resistência), com cabo e outros componentes.
O circuito interno utiliza ponte de Huygens: quando o corpo elástico é deformado sob carga, a resistência varia, desequilibrando a ponte e gerando um sinal diferencial para o circuito de medição subsequente.
