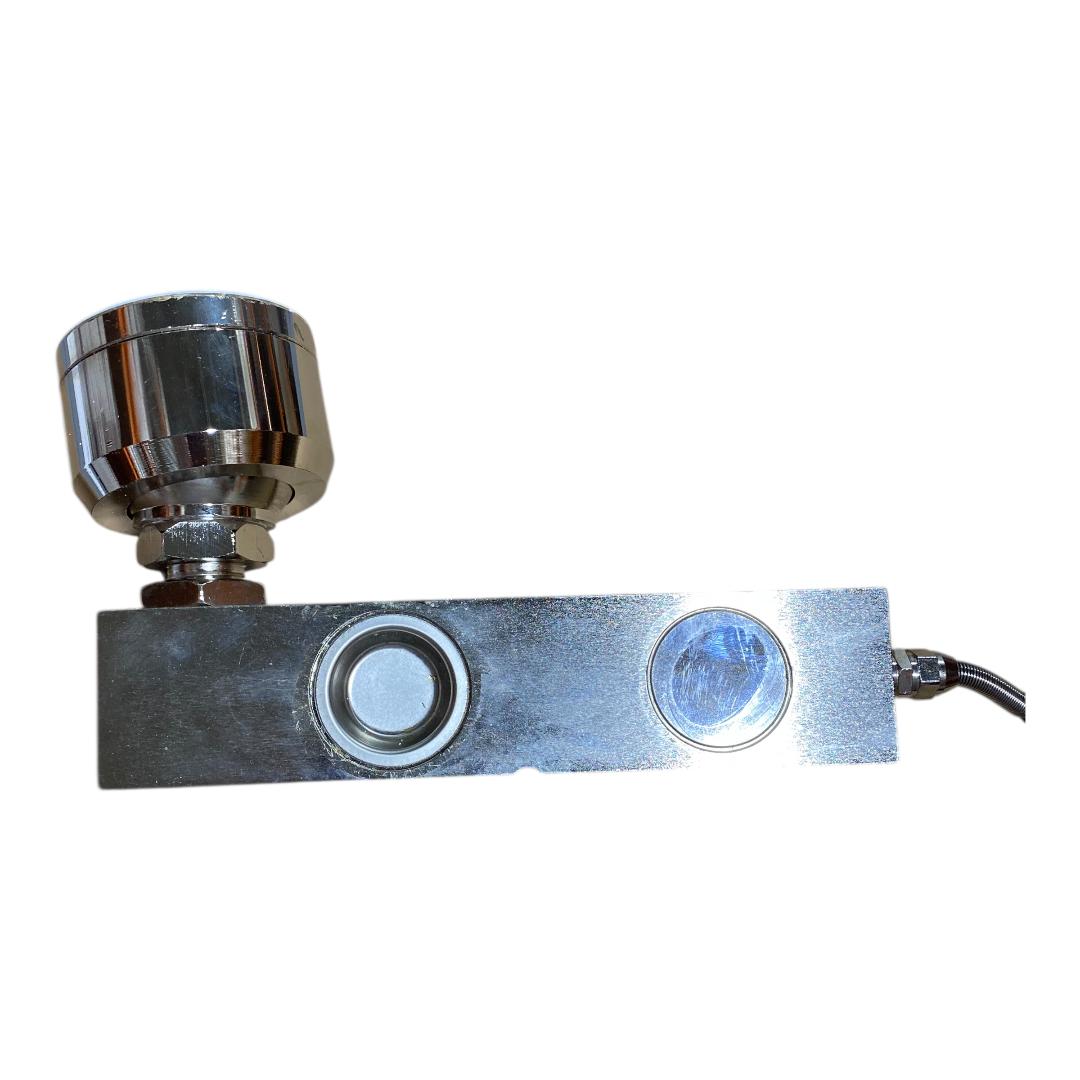

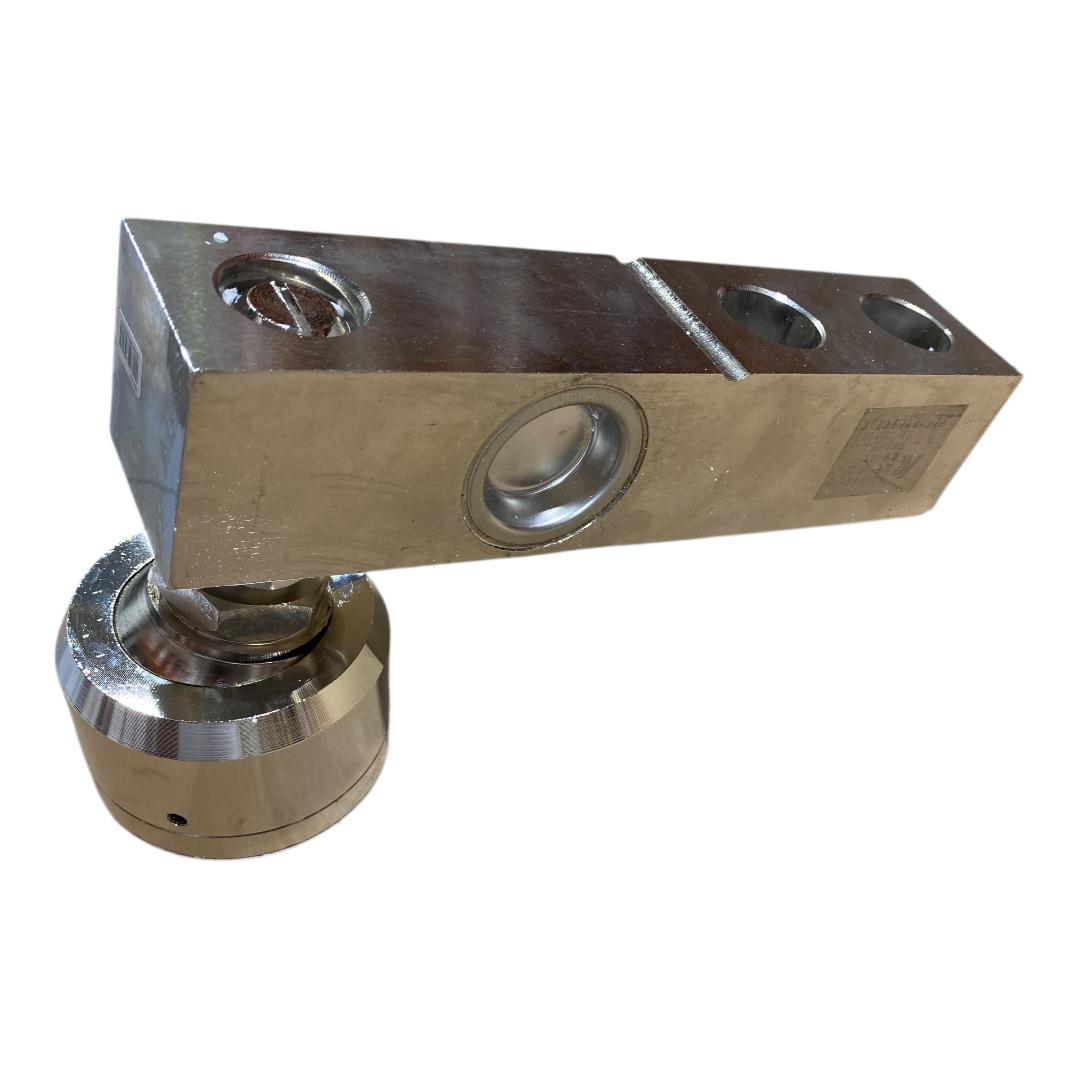

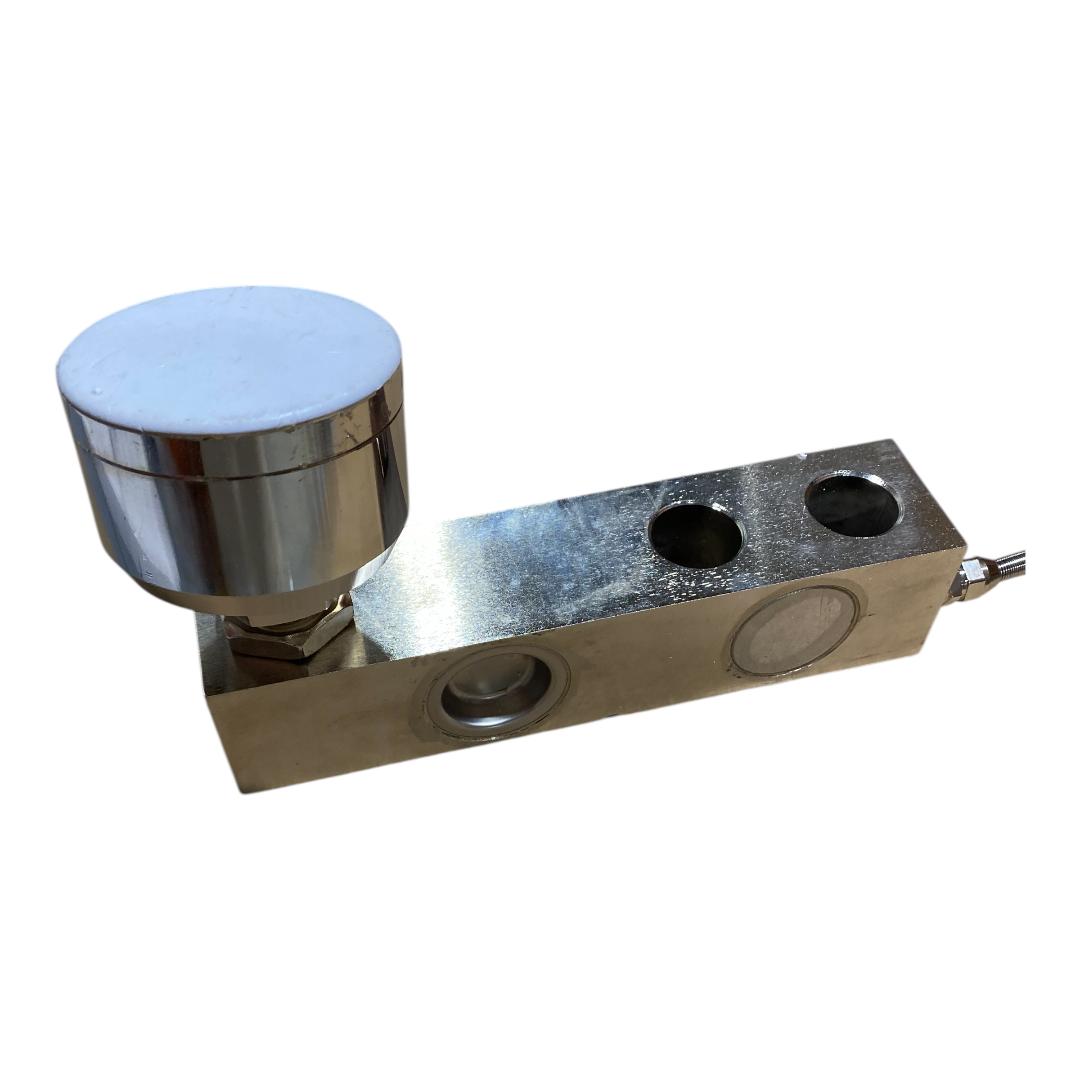

Célula De Carga Tipo I 10T

As células de carga consistem de um elemento de medição onde os strain gages são fixados. Este elemento é geralmente feito de aço ou alumínio. Isso significa que é muito resistente, mas também possui uma elasticidade mesmo que mínima. O aço ou alumínio é levemente deformado sob o efeito da carga, mas então volta à sua posição inicial, com uma resposta elástica a cada carga.

Aplicações: Grau de proteção IP 67 | IP68 Plataformas de piso Barras de Pesagem Balanças de Tendal Ensacadeiras Envasadoras

Modelo: I ( Dimensões: 22 cm x 51mm x 51mm)

Capacidade: 10.000 kg

Saída: 2.0mV/V

Saldo Zero: <±1,00% da escala completa Fluência (30 minutos): <±0,02% da escala completa Não-linearidade: <±0,02% da escala completa Histerese: <±0,02% da escala completa Repetibilidade: <±0,01% da escala completa Efeito da temperatura na saída: <20 PPM/C de carga aplicada Efeito da temperatura em zero: <20 PPM/C de carga aplicada Faixa de temperatura: operacional -20°C a +60 Faixa de temperatura: compensada -10 °C a +50 Sobrecarga Segura: 120 % de capacidade Impedância de entrada: 404 ± 15 Ohms Impedância de saída: 350 ± 5 Ohms Impedância de Isolamento:  > 5.000 MOhms Excitação: Recomendado: 10 V CC/CA Excitação: Máximo: 20 V CC/CA

Código de cores:

Vermelho    + Excitação Preto

 – Excitação Verde

+ Sinal  Branco

– Sinal Cabo: 7 Vias 10,30 Metros
